问个技术性问题，对蝰蛇主板有研究的请进，1楼带拆解图 …

Shee · 发表于 2011-9-24 17:28

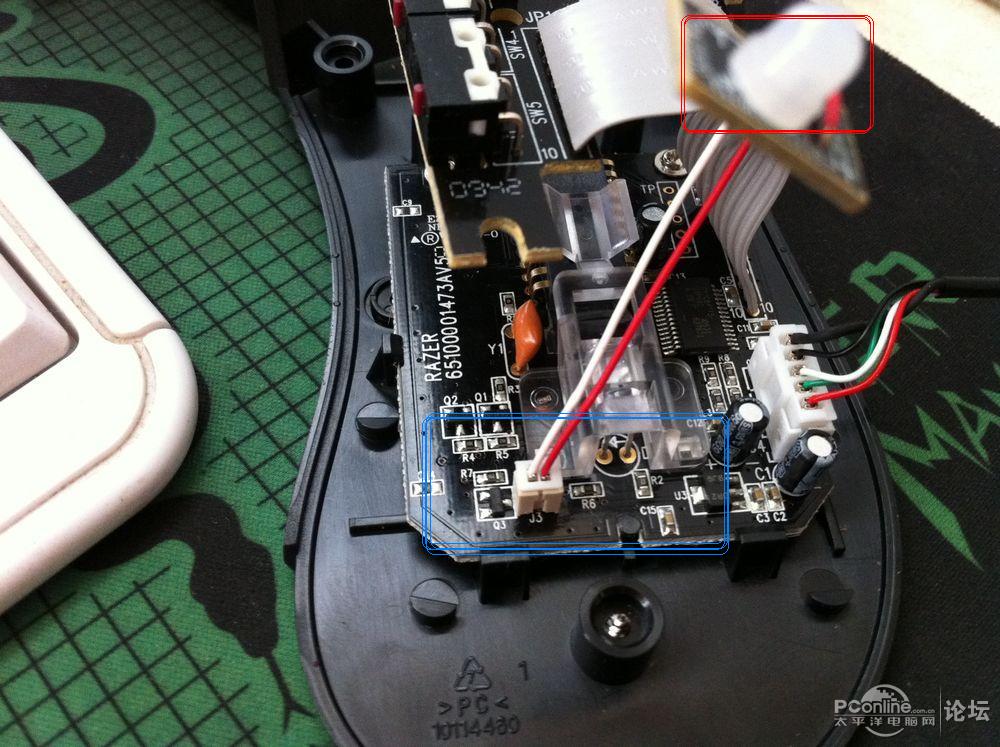

请教一下对蝰蛇主板有研究的高人，蝰蛇呼吸灯的控制电路是在红色圈起来的上面的小板子上？还是在下面蓝色圈起来的主板上的呢？

在小板子上就没疑问了，我打算把网上购入的蝰蛇呼吸灯带小板子整块移接到狂蛇上，应该可行 … 如果在主板上的就不行了 …

这里还有个疑问，如果说控制电路是在主板上，那为何又在上面红圈那多出一块电路板，直接像金环蛇那样直连LED，不需要小板子不就行了么 …

求高人指点 …

{:1_002:}

y2kjim · 发表于 2011-9-24 18:06

控制电路在下面蓝色圈起来的主板上

红圈那一块电路板是为了定位在面壳上

kugoo88888888 · 发表于 2011-9-24 18:10

侧键微动坏了可就麻烦了

TanKaFei · 发表于 2011-9-24 18:13

你在小pcb上找到芯片啦？

saeko · 发表于 2011-9-24 18:48

控制电路在下面蓝色圈起来的主板上

红圈那一块电路板是为了定位在面壳上
y2kjim 发表于 2011-9-24 18:06

+1

Shee · 发表于 2011-9-24 19:52

你在小pcb上找到芯片啦？
TanKaFei 发表于 2011-9-24 18:13

还没拆开看，没舍得折腾自己的新蝰蛇 … 图片是网上找的，蝰蛇呼吸灯在物流路上了，明后天应该能到 … 那悲剧了，小PCB上没芯片的话我白买了 …

Shee · 发表于 2011-9-24 20:01

本帖最后由 Shee 于 2011-9-24 20:04 编辑

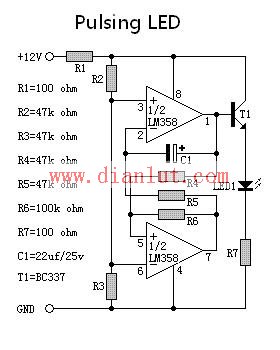

网上找的呼吸灯电路图，改变C1、R4、R5可控制呼吸灯频率 …

在学校里只研究文科、音乐类的东西，虽然学过电路，但看着还是像看天书 …

不过看着觉得似乎没多少成本，几毛几块钱的东西Razer都舍不得加上去 …

继续找资料去 … 估计想把狂蛇改呼吸灯的人不在少数 …

saeko · 发表于 2011-9-24 20:09

http://static.video.qq.com/v1/res/QQPlayer.swf?vid=ZWGAb1JiE5A

Shee · 发表于 2011-9-24 20:15

楼上这个给力啊，只是我在想要是自己弄插拔类的电路，而不是像高集成贴片的那种，估计塞不进去啊 … 鼠标要爆了 …

兵不厌诈 · 发表于 2011-9-24 20:18

咋这么喜欢灯捏，我的蝰蛇都把灯拆掉，讨厌光污染
