本帖最后由 beare 于 2011-9-27 11:01 编辑
因为看到响应这只哈帝斯的 H8 和 CM 的地狱火非常的类似，才做了这样的比较文啊！
但…又看到回应等拆解…让人疼啊！！
可是为了这个响应～还是决定拆解了这支美丽的H8…
虽然一个不小心就浑浑噩噩的过了好几天, 这几天才猛然想起....
对唷, 来拆了这高贵美丽的 H8...最後来分享一下吧！
H8, 全名是: Phyorcys H8,
Hades-Gaming Phyorcys H8 光电游戏鼠标

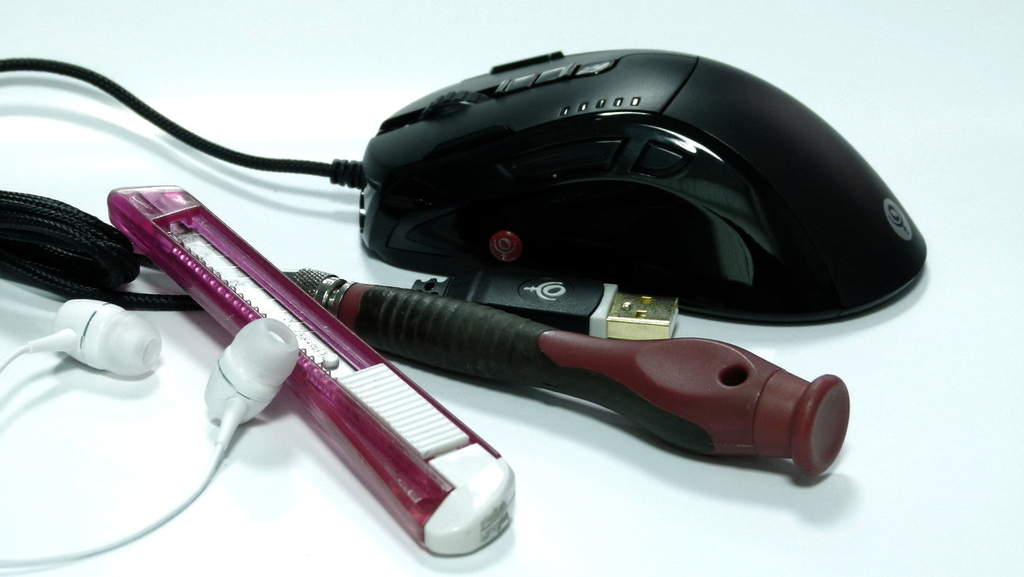

杀鼠标工具:
1. 螺丝起子(必备),
2. 美工刀(可用指甲代替),
忽然想到: 防震, 防水, 防尘, 防无聊~~杀虞姬!! 杀虞姬!! 杀虞姬!!.....最近天气有点凉~~)
要杀鼠标, 当然要先找到鼠标的罩门, 用蛮力硬干就不优雅了, 也是和钱过不去的行为~~
好啦, 回说罩门!!

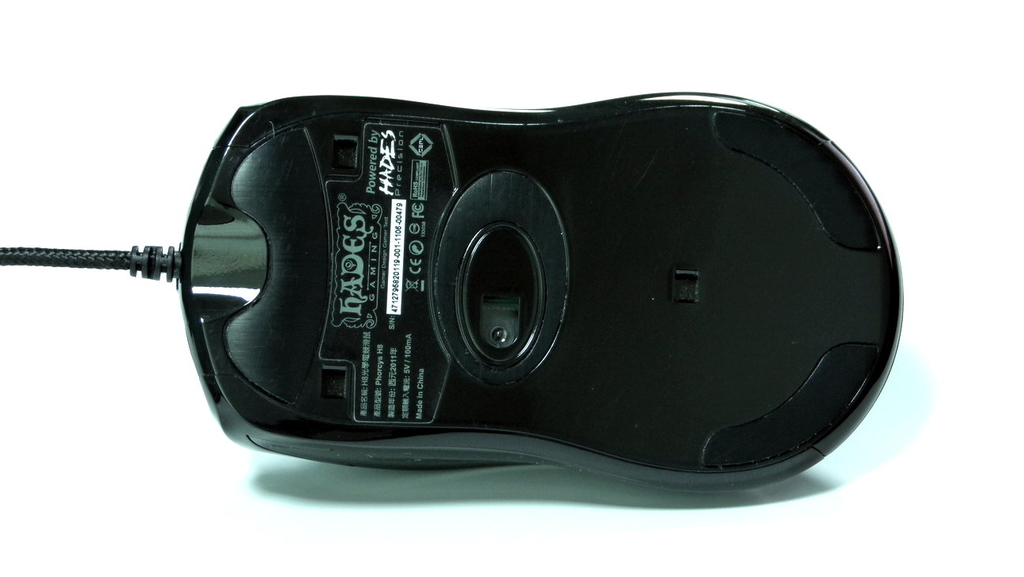

通常鼠标的罩门会在鼠标底部...
不信...翻过来看看...
底部...没看到罩门呀?!!
当然, 既然是罩门, 就一定不会贴着标签说 "我是罩门", 也当然不会轻易的露在外面让人看到...

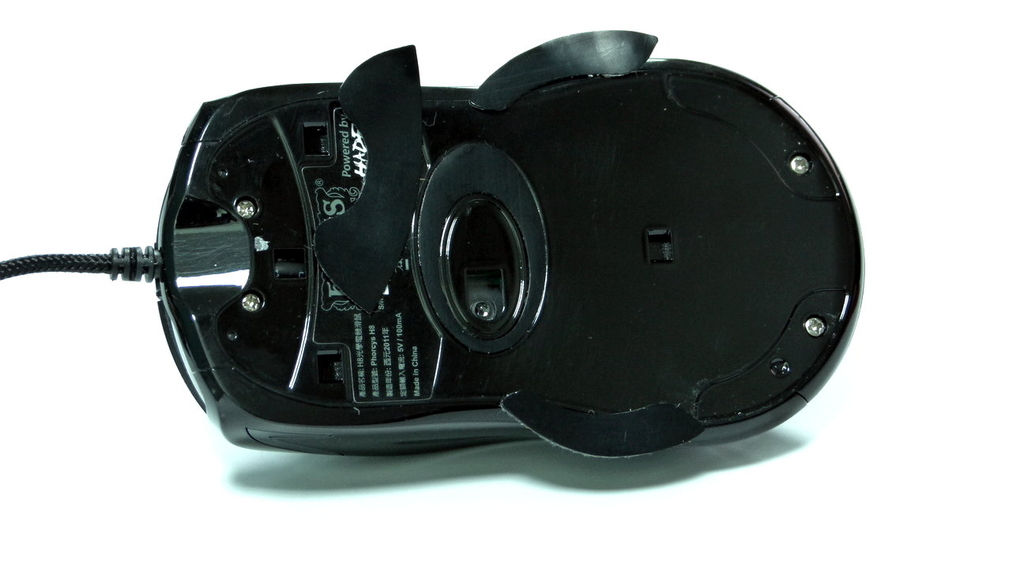

用美工刀小心的撬起 H8 的铁氟龙鼠脚吧....
拔掉这三大片铁氟龙鼠脚, 就会露出 H8 的四大罩门....四颗螺丝~~
附带一提, H8 的铁氟龙鼠脚面积相当大, 滑顺度 100 分,
但是在拔的时候, 真的很容易就折到了, 然后就...就会被发现这鼠标八成拆过, 保固也....瞬间消失了~~~
没有保固也无所谓??..
还是别拔, 因为....看到有折到的鼠脚.....不舒服~~~(为了帖子...拼了!!)
卸下这四颗螺丝以后, 就可以轻松的把 H8 的上半部拉起来....
既然都卸下来了, 那就先来看看这 H8 的上半部....

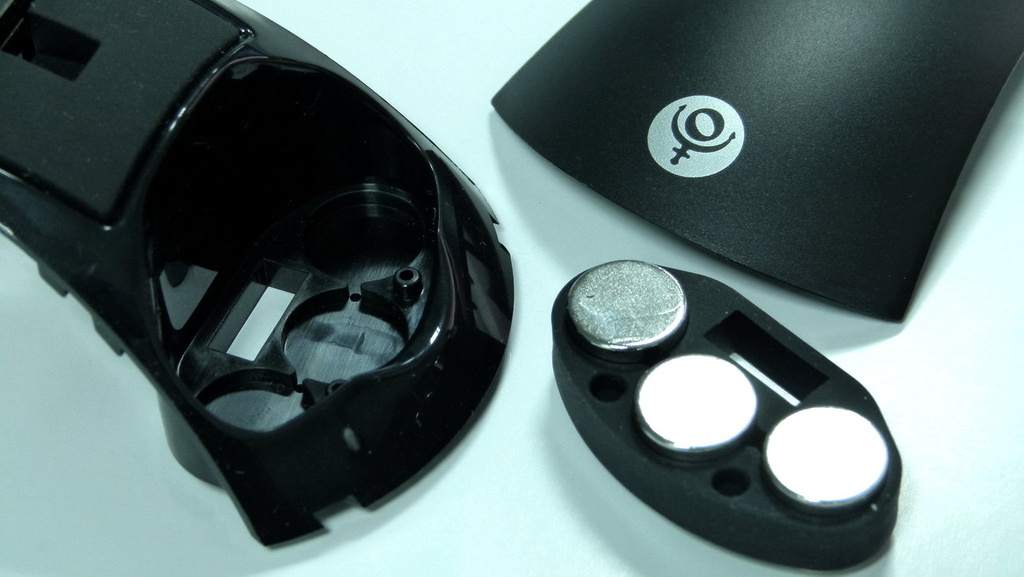

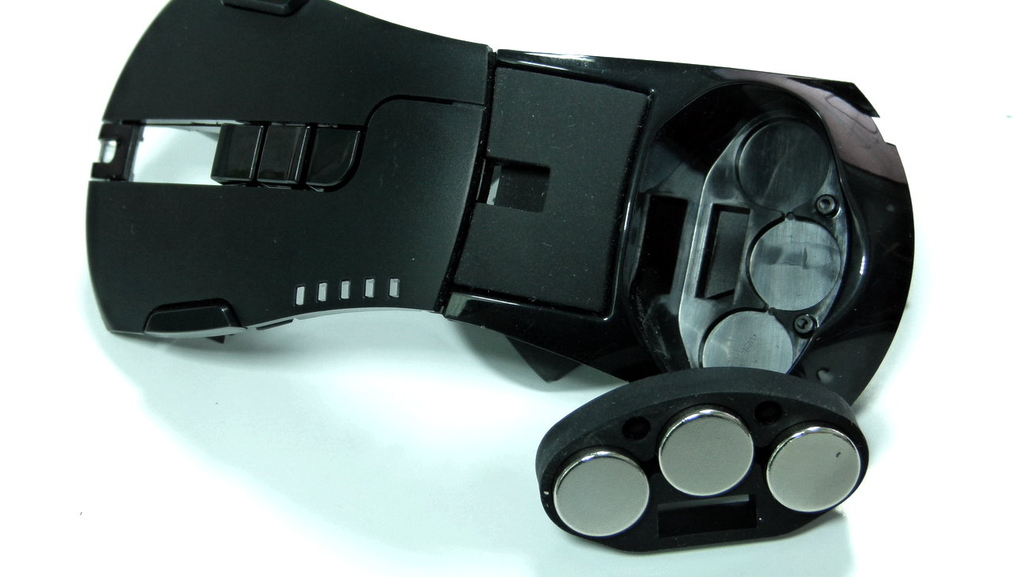

H8 的上半部有一个背盖, 背盖中藏有 "一块橡胶固定着 6 颗配重砝码"
(拆背盖不需要卸螺丝啦, 直接往后推就下来了)
另外要注意的是, 固定砝码的橡胶是正反两面的, 两面都藏有 3 颗砝码, 而这橡胶有一面上有两个孔,
刚好可以和本体中的砝码放置空间中的两根柱子结合固定, 这样砝码在鼠标肚子中就不会跑来跑去了~~
接下来把上盖翻过来看看....
这....好复杂呀~~~
H8 一共有 12 个按键, 其中 8 个是固定在上盖的,
所以 H8 的上盖背面才会有这么惊人又错综复杂的结构躲在这...
对了...还有一个要注意的地方...
记得 H8 的 DPI 档位灯, 组态指示灯都是在左键上...
看看背面...灯柱直接与左键结合, 真是大胆的设计, 不过因为这样, 灯才有一体性的感觉.....

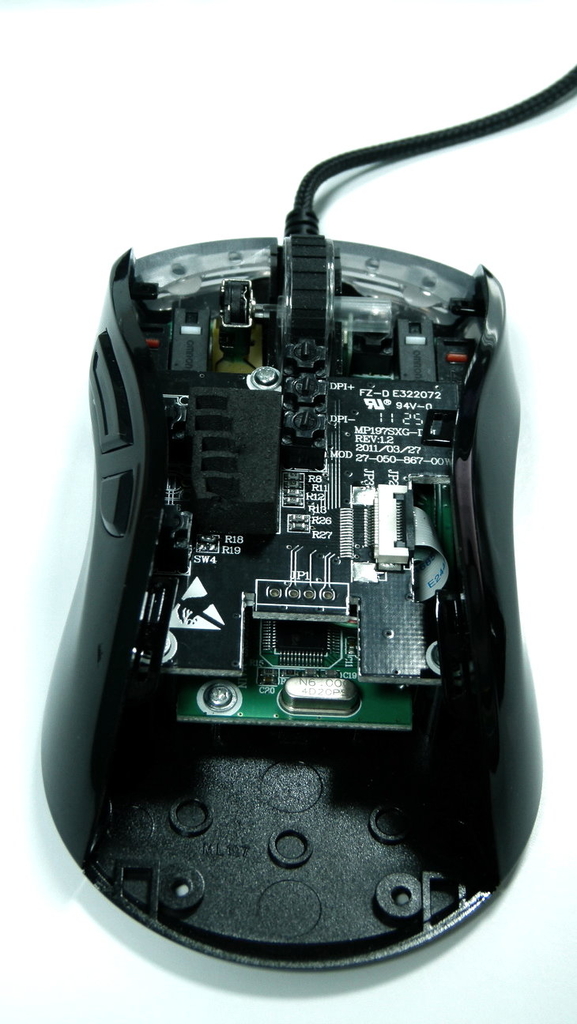

拔掉上盖的 H8.....
感觉上, H8 的零件非常复杂, 但是看起来却很干净整齐 (别忘了, H8 是一只有 12 个按键的怪兽...)
主板等等再看, 先来看一下其他的东西....

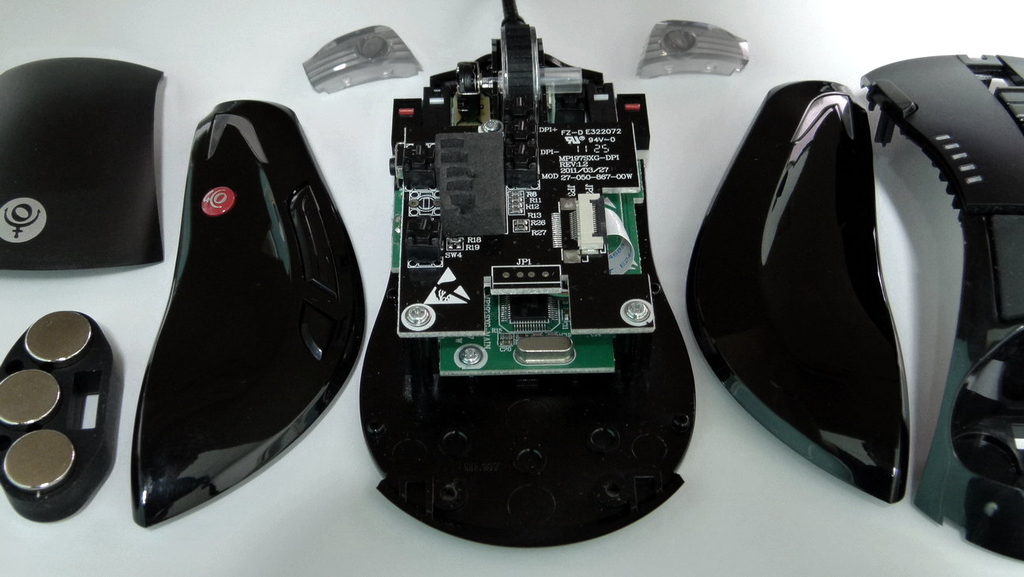

东西拆下来排排站~~
不知道为什么, 总是觉得....H8 真的好干净......
没这感觉??....那...我拆了翅膀....
这样就看得清楚多了吧...
真的...感觉就是很整体, 很干净, 很简单的结构....(明明 H8 是只复杂的鼠标呀)
没有绕来绕去的线, 也没有东一块西一块的板子.....就整个是一个简单, 干净的设计...
转到右边来看看,
原来, H8 干净的秘密就在这里....
H8 放弃了传统用粗粗的电线来做上下版的连接方式,
而采用了这种高质感的扁扁平电缆, 让 H8 在上下板的连接看起来更干净了...
把上板也卸下来, 这样就清楚了上下板的连接方式了....
不过..中间那条线是??....
什么东西从滚轮那钻出来呀??.
有看不懂, 不了解, 有疑问的地方就要进行研究....
拆吧, 把主板拆下来看看....
原来真是 USB 线材唷...
H8 很大胆又巧妙的将线材从滚轮下方穿过, 这样做我想的到的好处有:
1. 利用前方的强化固定住线材, 使线材内部不会受到拉扯而损坏...
2. 直直的进去, 而不是传统又绕又转弯的方式, 这样可避免线材因为 "绕, 转, 折" 而产生断线情况, 大大的延长了线材的寿命..
所以....断线这种故障, 应该是没有机会出现在 H8 的身上了....
接下来就来看看 H8 的上下板子的状况吧...(反正已经拆下来了)
实在是黑喜欢这样玩相机, 有景深的感觉~~(自我感觉技术良好中)
离题了~~
还是来看看这干净清爽的 H8 主板吧...
H8 的左边按键, 白色的奥姆龙是左键, 红色的就是左键旁的小按键了(第二组第四键)
左侧的 Hades Logo 小红按钮..(这种结构的按键都会比较硬)
H8 右边的按键...
白色的是右键(奥姆龙 微动), 从色的是右键旁边的小侧键(就是第二组第五键)
三颗按钮: DPI 檔位+, - 还有组态切换...(用小的微动, 这样再切换档位, 变换组态时候手感会比较好)
高质感的连接方式, 看了就觉得清爽~~
IC, 这就是 H8 强大功能的来源....
这颗应该是和 H1 PLUS 同等级的,
也是曾经叱咤江湖 IE3.0, IO1.1 的升级版引擎, 这样就可以知道...
稳定--是这引擎的最大特色...
以上报告完毕!! |
