[评测] V7黄轴机械键盘非权威拆解,欢迎拍砖

24 15093
楼主
跳转到指定楼层
本帖最后由 地下情人 于 2011-9-14 16:37 编辑

在坛子里貌似还没有看见一个完整的V7拆解帖,不知是怕拆坏自己的心爱之物,还是怕把V7“大卸八块”得罪厂家呢?

呵~就由我来拆吧~拆给喜欢V7和不喜欢V7的各位XD看看。究竟这把国产黄轴机械键盘的做工与工业设计是如何的!!

特此声明,本拆解非权威,欢迎路过的XD拍砖~

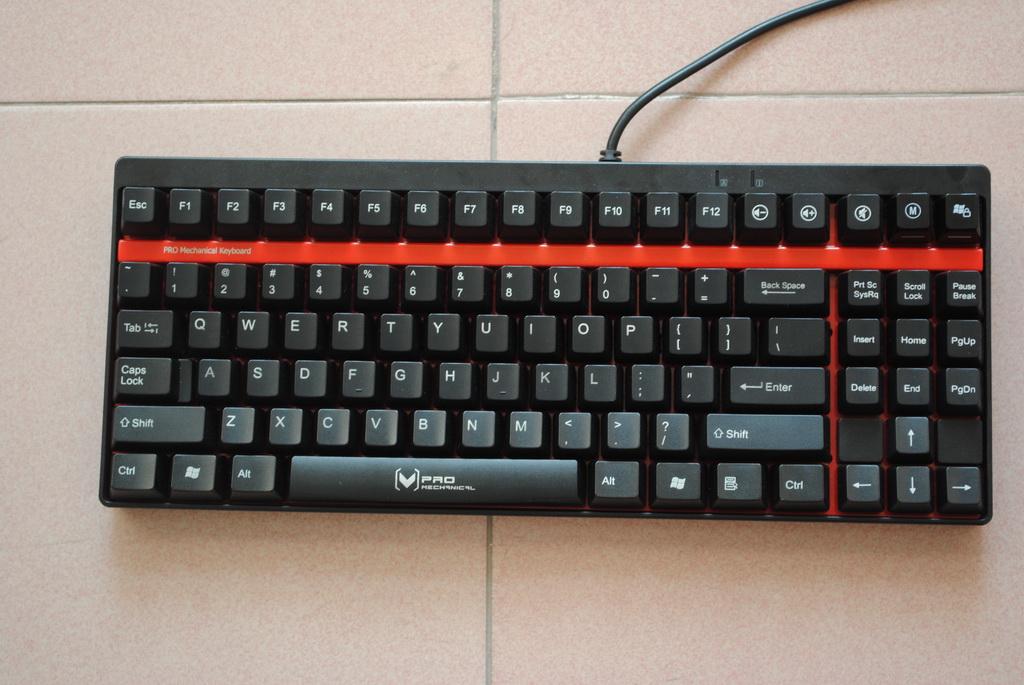

拆解前的V7:

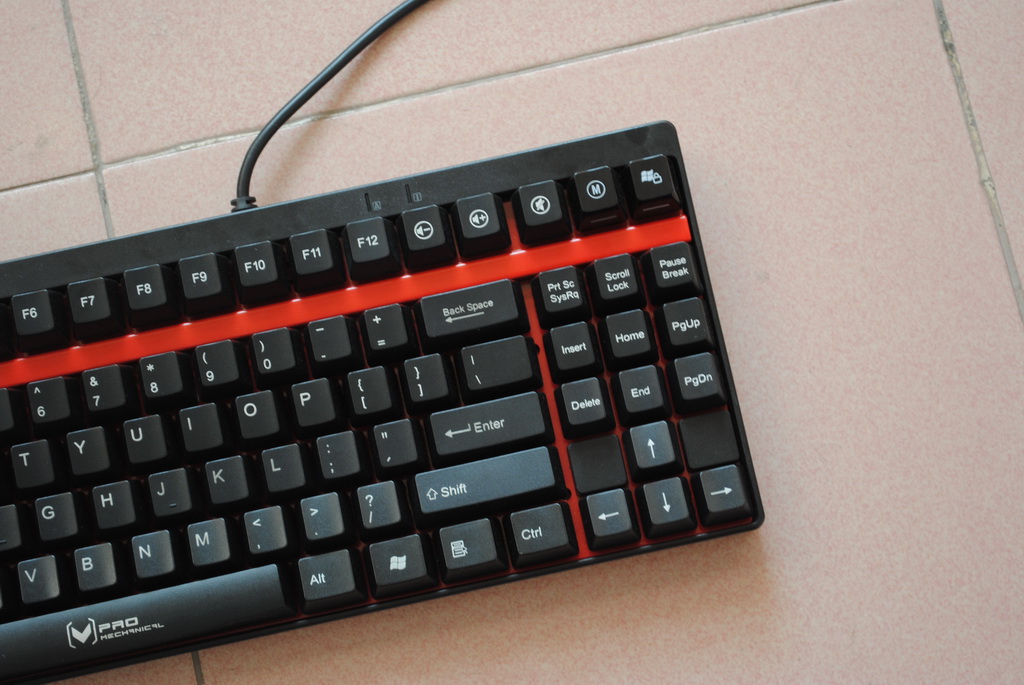

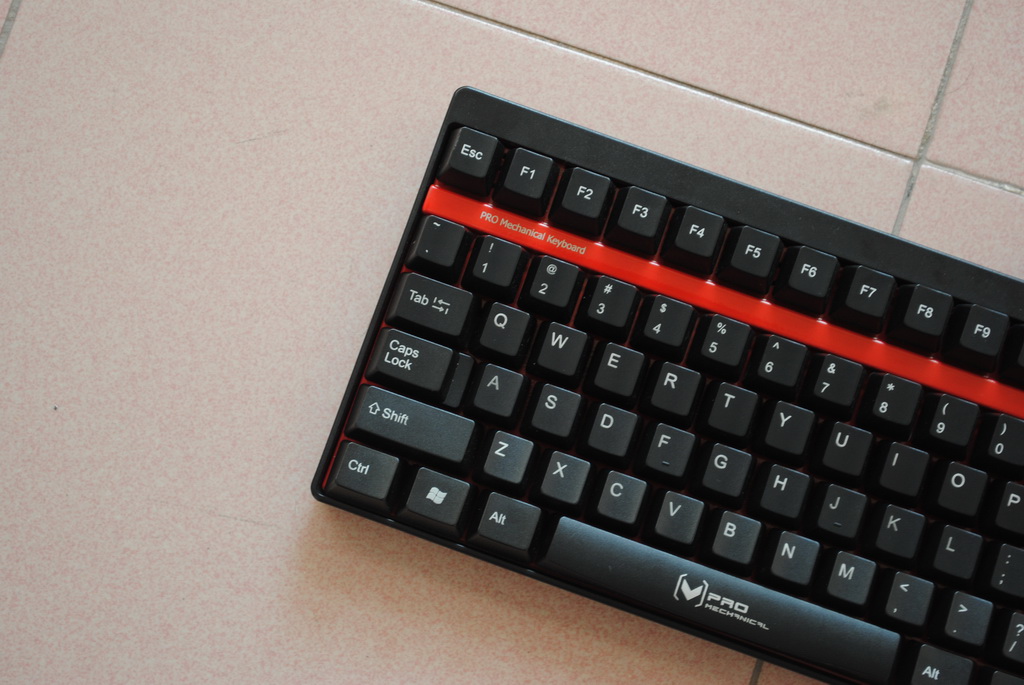

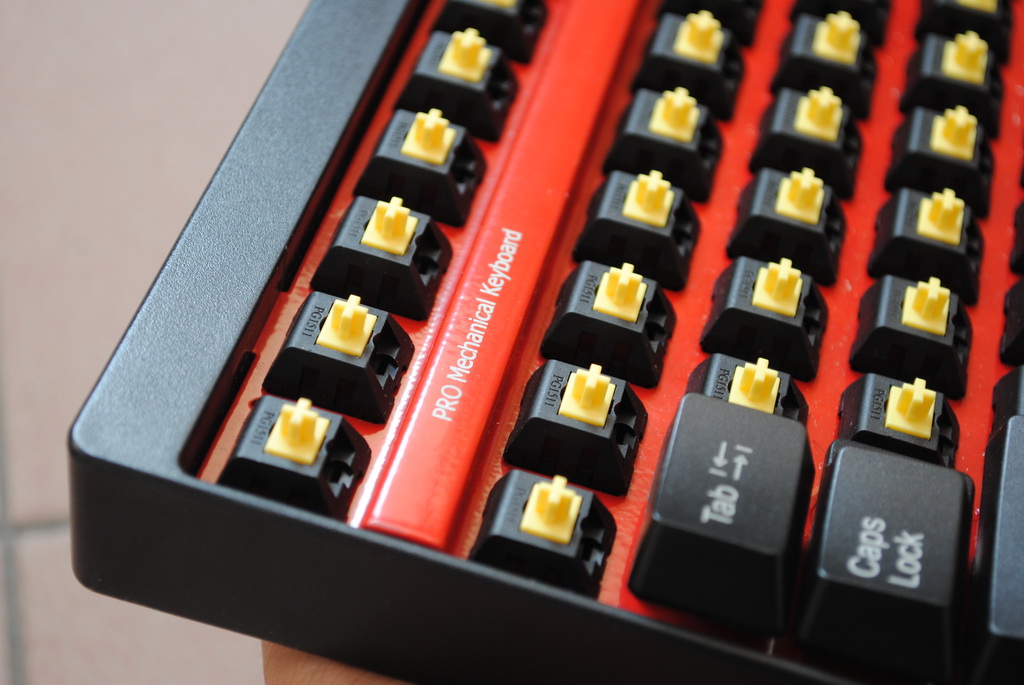

1, 最抢眼莫过于F区下面的一条红色横杠,V7钢板延续了V5的红钢板风格,我表示很有爱。
2, 采用无上盖设计,但V7的无上盖设计与ducky1087的无上盖设计又明显不同。V7是通过钢板体现,而ducky1087的上盖则是用塑料块挡着,塑料块与边框相连的地方则由螺丝固定。
3, 标准的80%键盘大小,但F区和编辑区很紧凑,估计让不少WAR3玩家蛋碎了~~嗯嗯,我也是蛋疼其中之一~~
4, 第一把国产黄轴机械键盘,手感很好,类似cherry红轴的手感,诚然也和日耳曼红轴接近:手感轻,无段落感,触发比较快,让我有误按的时候。
5, 全键可编内置存储是一大亮点。我的设置是一个普通模式,一个游戏模式,很方便的说。

V7黄轴机械键盘非权威拆解,欢迎拍砖

V7黄轴机械键盘非权威拆解,欢迎拍砖

V7黄轴机械键盘非权威拆解,欢迎拍砖

V7黄轴机械键盘非权威拆解,欢迎拍砖
V7通过钢板与卡扣体现的无上盖设计~
0
已赞
微信分享 收藏
回复

使用道具 举报

我的人缘0
2
发表于 2011-9-14 16:35 只看该作者
本帖最后由 地下情人 于 2011-9-14 16:42 编辑

拆解进行时:

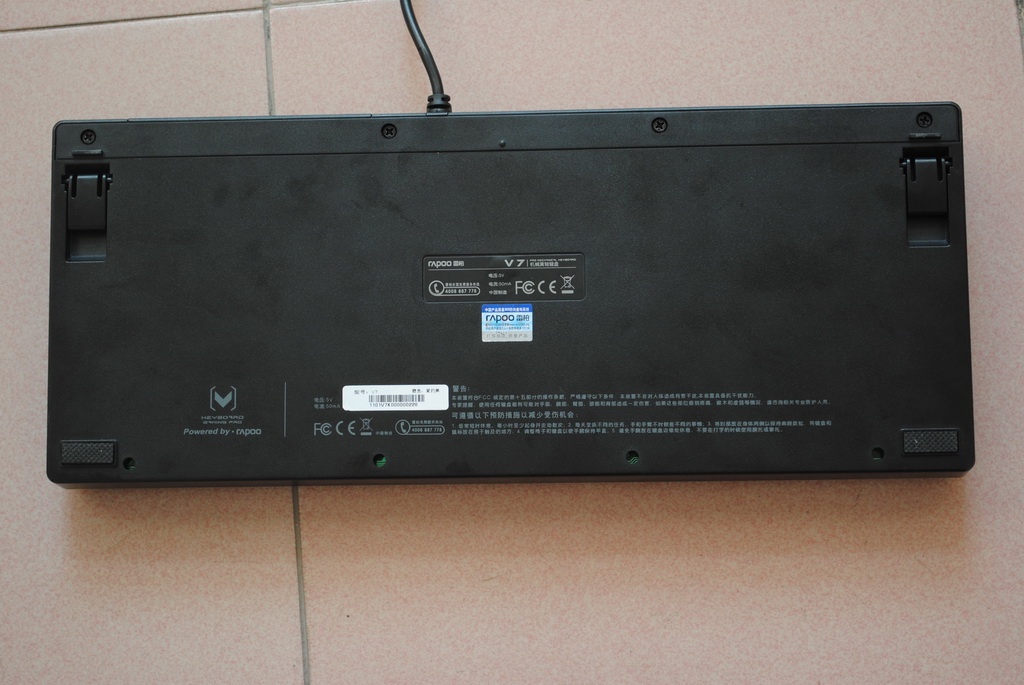

拆解一般是背面开始,你们懂的~
V7黄轴机械键盘非权威拆解,欢迎拍砖


V7黄轴机械键盘非权威拆解,欢迎拍砖

V7黄轴机械键盘非权威拆解,欢迎拍砖

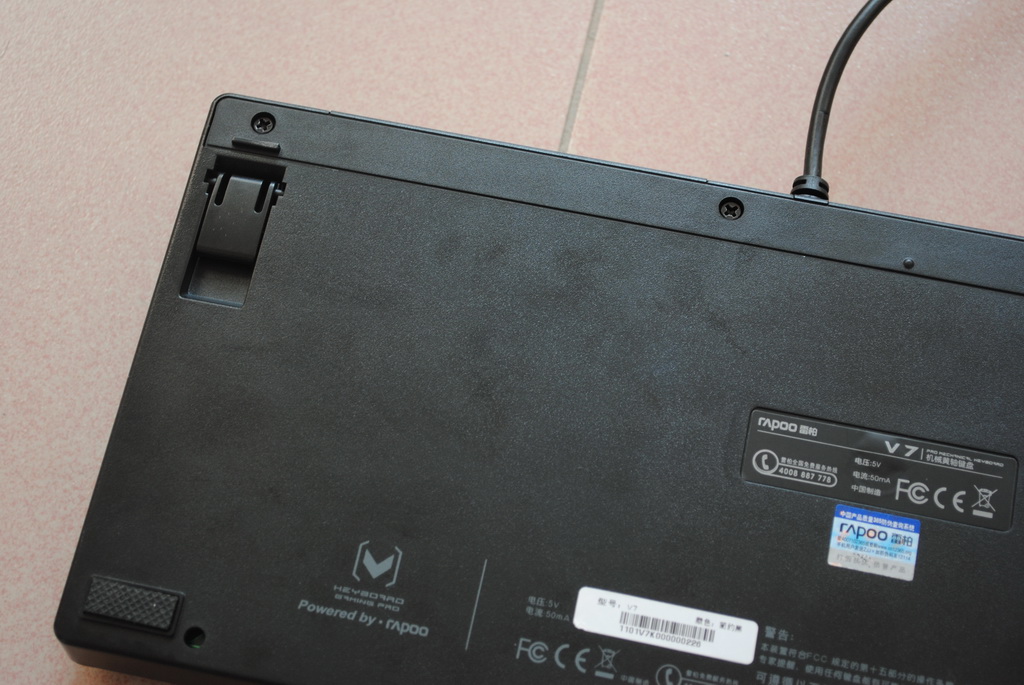

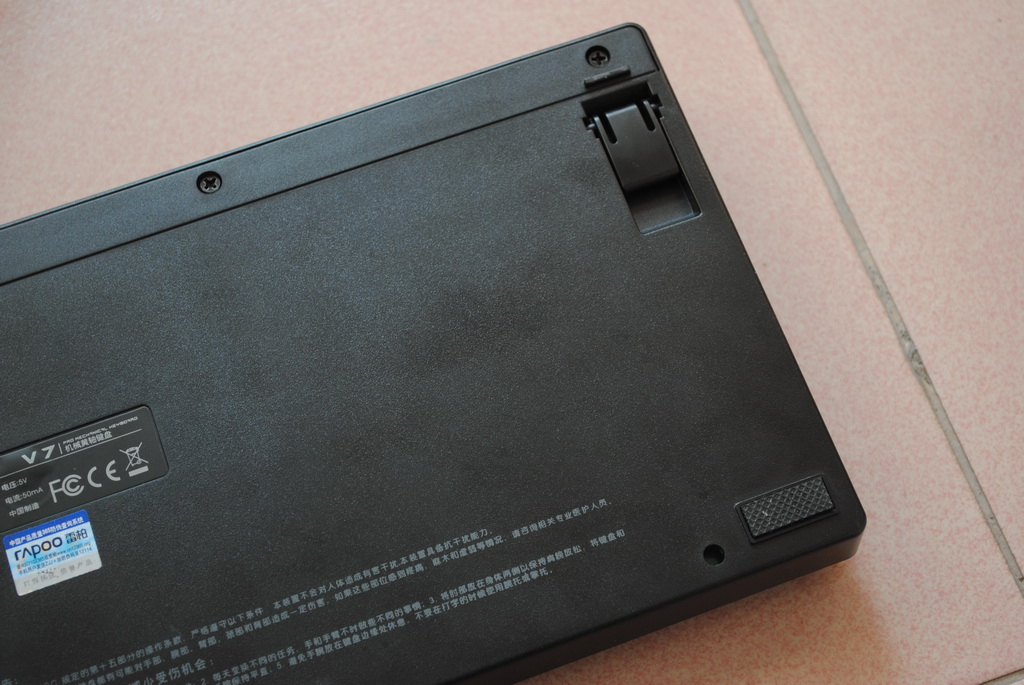

从肉眼看,背面仅有四颗螺丝,我又用手摸了摸V7铭牌和防伪标签下面,并没有感觉到有螺丝,应该只有这四颗螺丝~

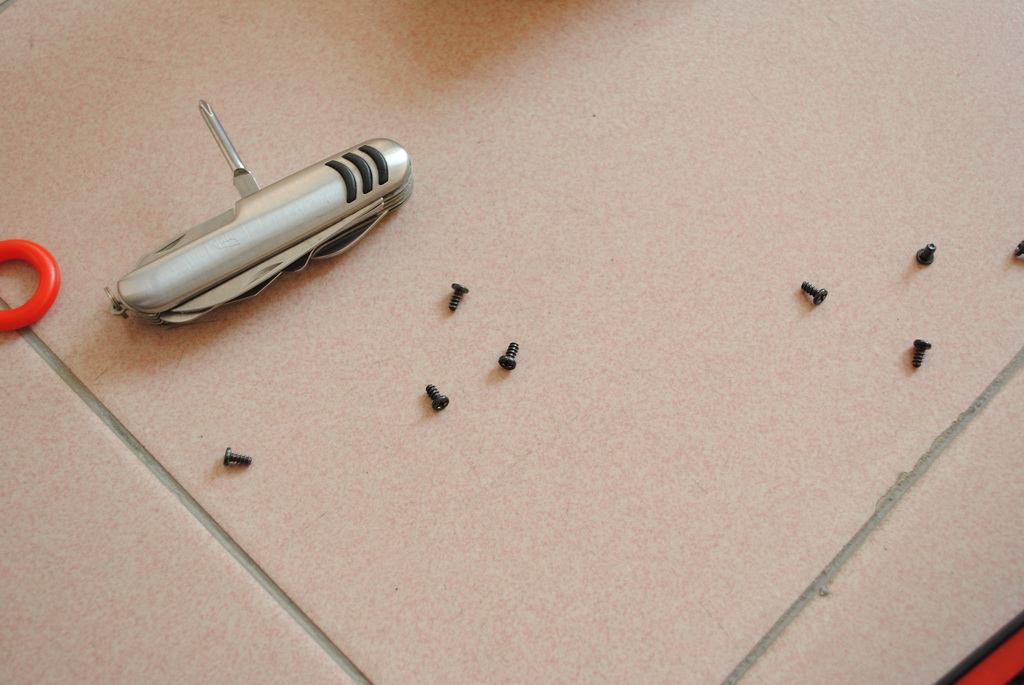

下面,万能XX刀登台~掌声有木有~有木有
V7黄轴机械键盘非权威拆解,欢迎拍砖


V7黄轴机械键盘非权威拆解,欢迎拍砖

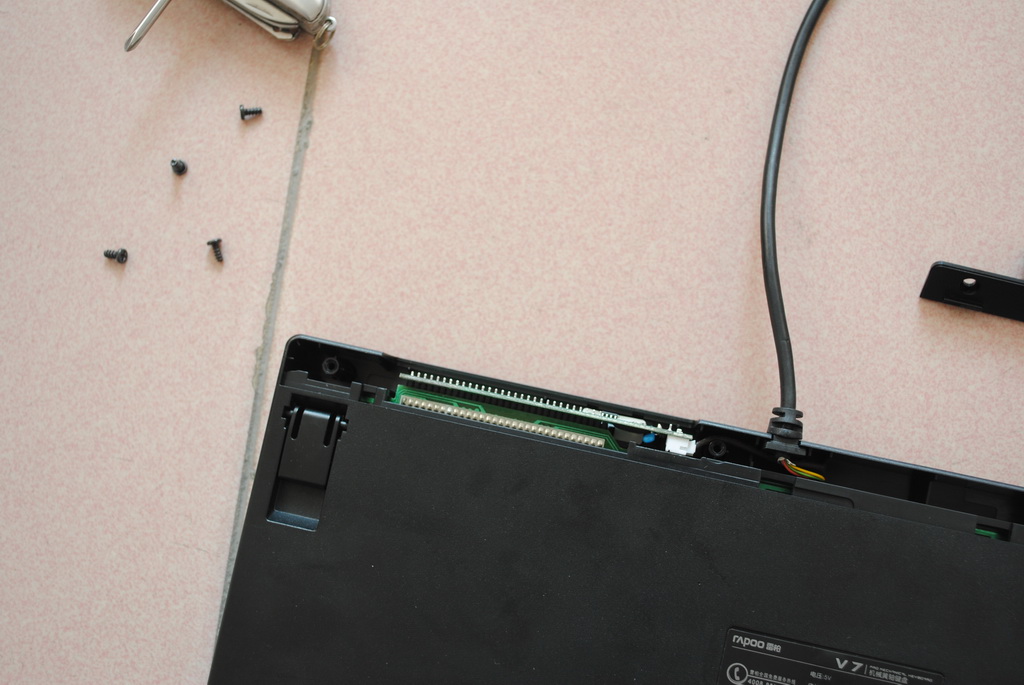

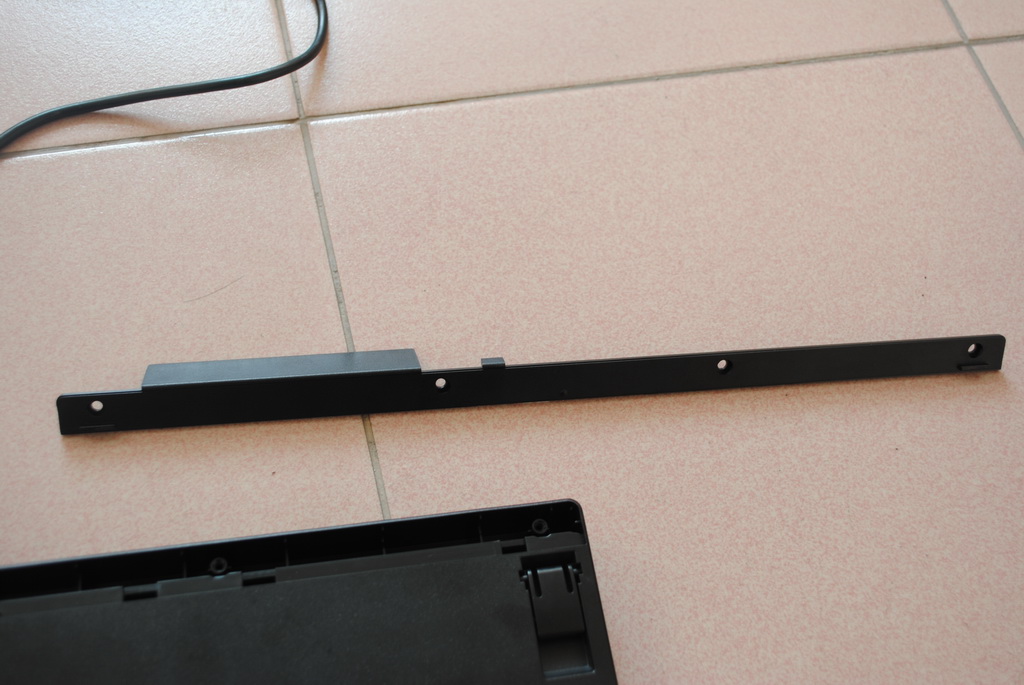

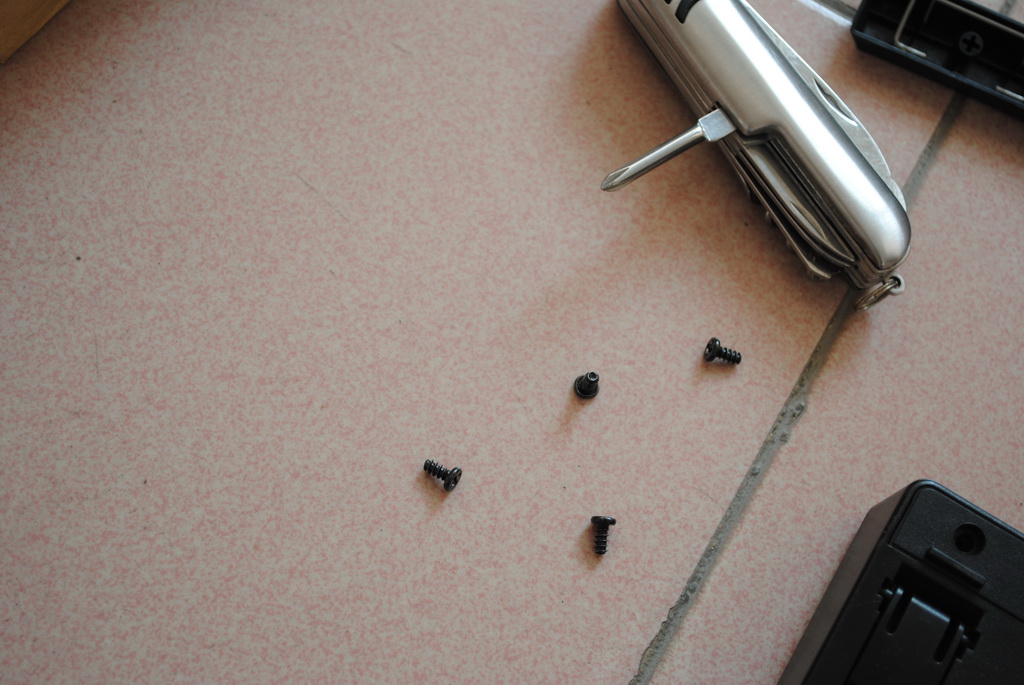

瞬间就拆下螺丝,拿下这块挡板

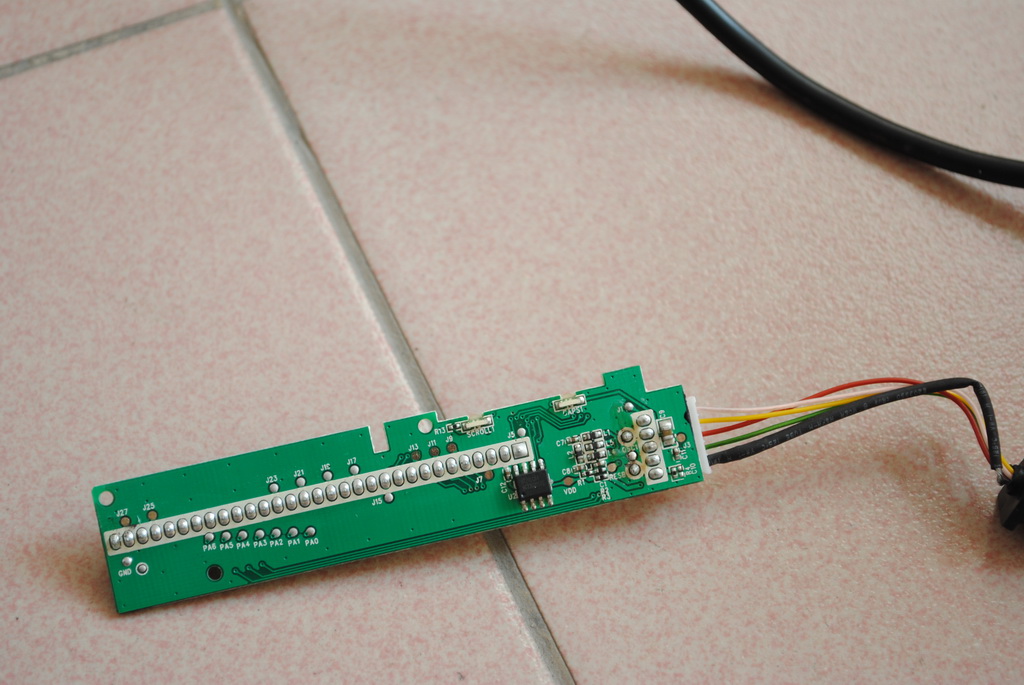

看见了一个类似我们80后小时候玩的小霸王插卡的PCB板,这个应该是雷柏V7内置存储的秘密所在了~

V7黄轴机械键盘非权威拆解,欢迎拍砖

V7黄轴机械键盘非权威拆解,欢迎拍砖
V7的主控PCB比较特殊,与其他机械键盘的不同,PCB是分离结构。
左右轻轻的往外拉,如此反复就能把V7的内置存储器拨了出来。仔细看看了,有64K,这个大小虽然不大,但存储一些个人常用设置已经是绰绰有余了。


V7黄轴机械键盘非权威拆解,欢迎拍砖

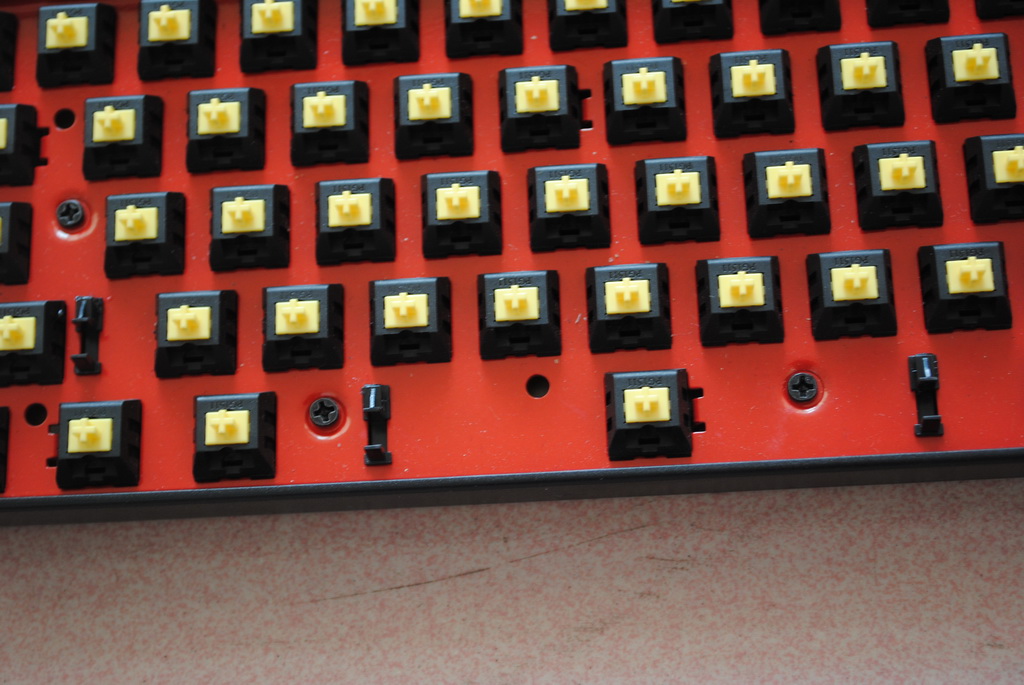

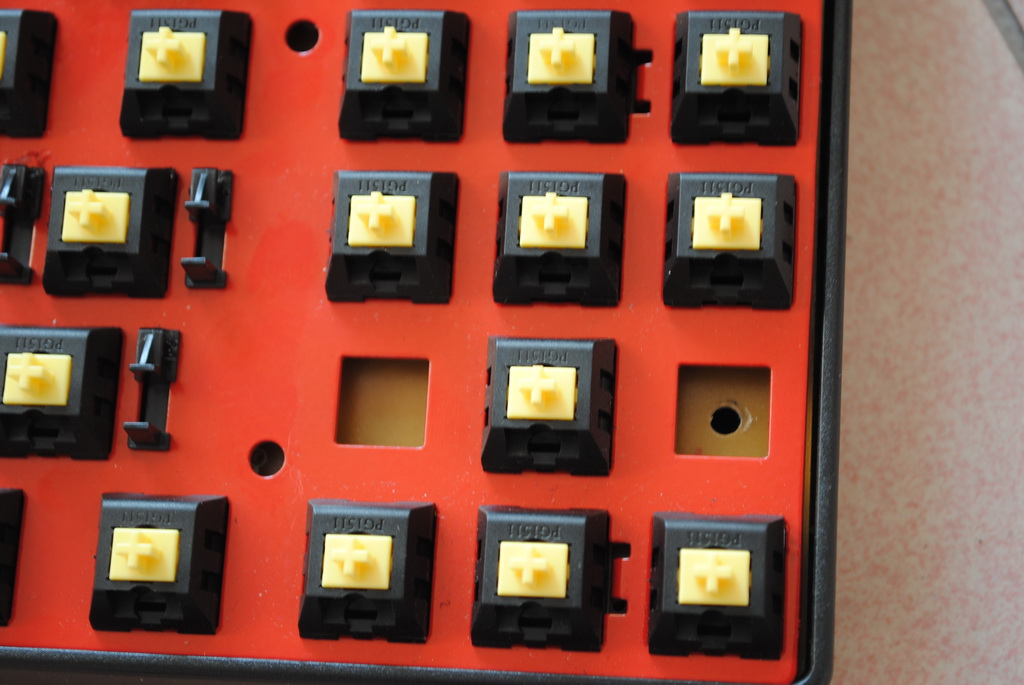

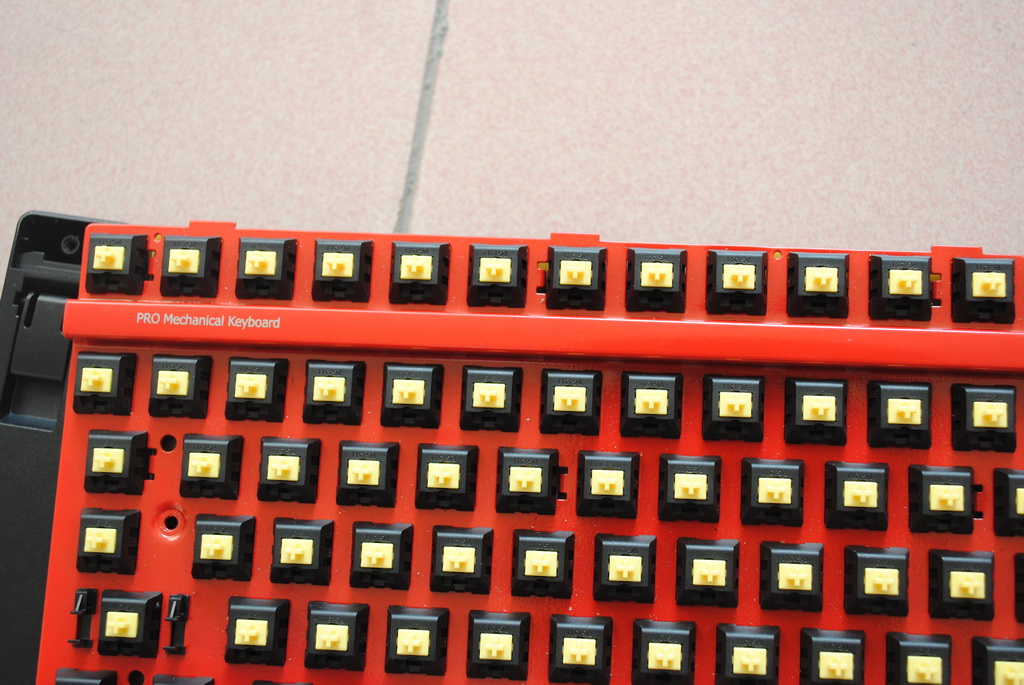

正面红色钢板有四颗螺丝,这四个螺丝固定在键盘底座上面,把这四颗螺丝拆下来,离拿下这块YD的红色钢板也就差不多了


V7黄轴机械键盘非权威拆解,欢迎拍砖
拿下这四颗螺丝之后,杯具的事情来了,主PCB板的左边已经可以出来了,但主PCB板的右边怎么也出不来,貌似给什么卡住了。
前文已经说过,背面四颗螺丝已经搞了下来,正面钢板上的四颗螺丝也已经出来了,其他地方怎么也找不到螺丝,这究竟是神马一回事呢


V7黄轴机械键盘非权威拆解,欢迎拍砖

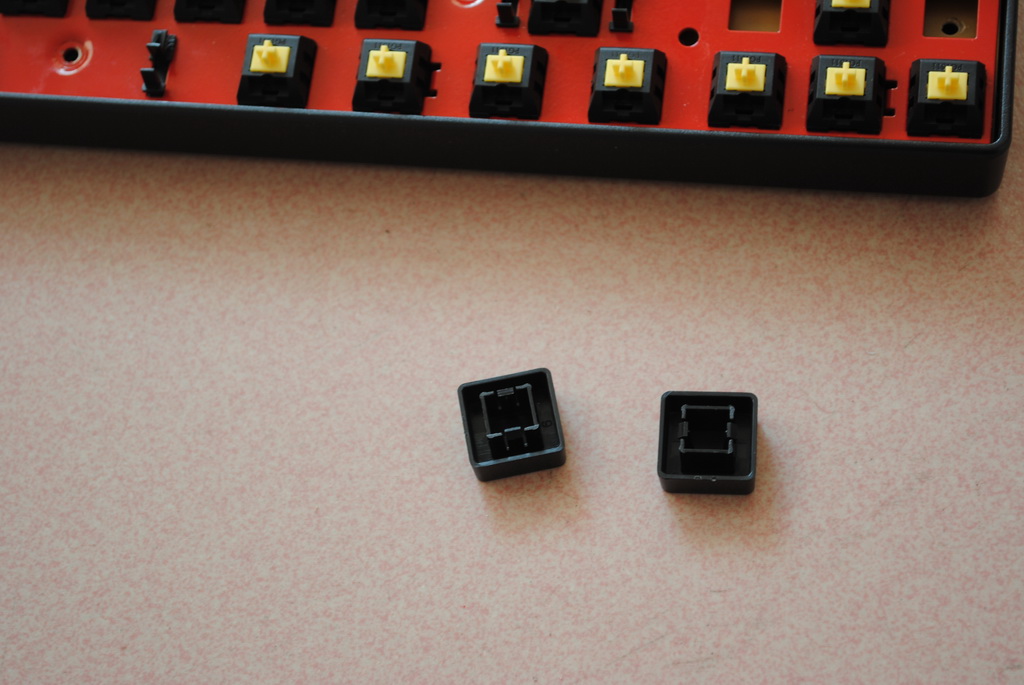

坑爹啊~找了N久,才确定应该是方向键旁边的两块东西有猫腻,原本我以为这两块东西是连在钢板上

结果,我拿小刀片轻轻一橇。


擦,这两块竟然是类似薄膜键盘火山口的键冒,键冒下还潜伏着一颗螺丝更让我凌乱了,这颗螺丝可是让我搞了半天啊~~啊~~啊,各位XD,切记,V7一共九颗螺丝,不是八颗。
V7黄轴机械键盘非权威拆解,欢迎拍砖
下了第九颗螺丝,主PCB板很简单的就拿了出来

回复 支持 反对

使用道具 举报

我的人缘0
3
发表于 2011-9-14 16:36 只看该作者
本帖最后由 地下情人 于 2011-9-14 16:44 编辑

V7的无上盖结构
V7黄轴机械键盘非权威拆解,欢迎拍砖

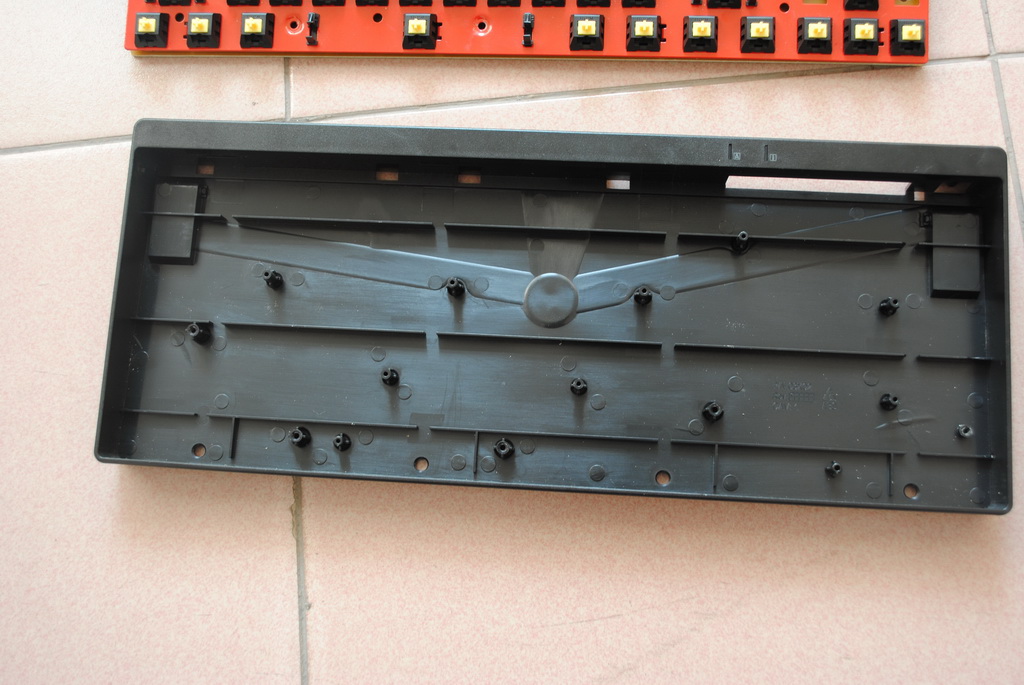

拿下主PCB之后,就只剩下这塑料外壳了,虽然很简单、简洁的一个塑料外壳,但整体感觉还算结实。


V7黄轴机械键盘非权威拆解,欢迎拍砖

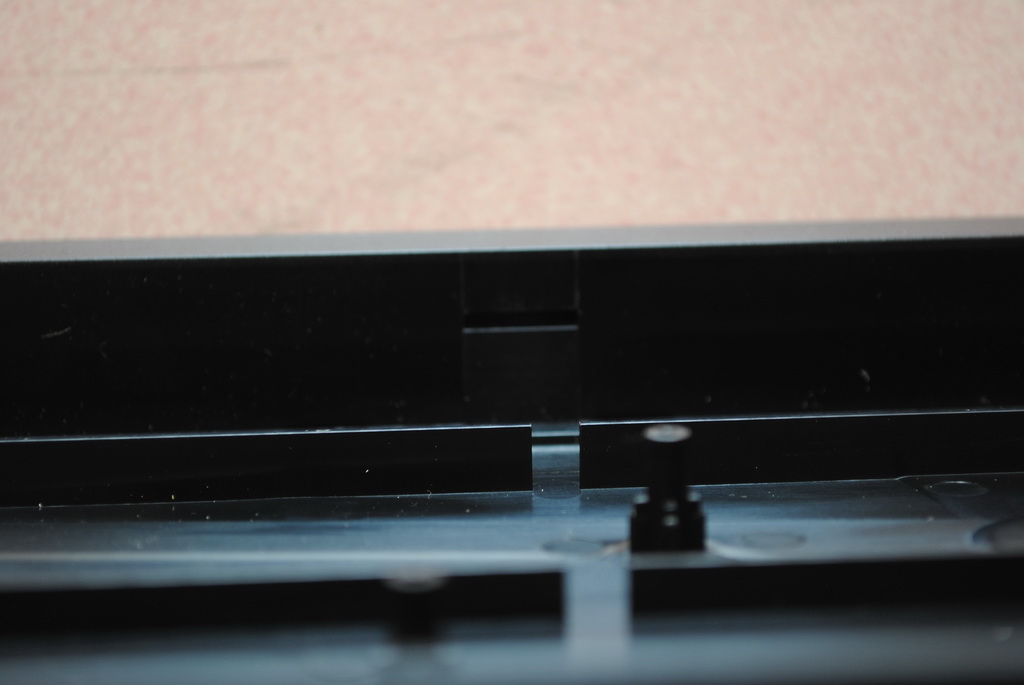

键盘外壳的卡笋,与主PCB相连


V7黄轴机械键盘非权威拆解,欢迎拍砖
与键盘外壳呼应,V7主PCB的钢板上也有三处凸出部分,卡在键盘外壳上。
这样,V7的开上盖设计就很清晰了。V7的主PCB钢板固定主要靠正面的五颗螺丝和这三处卡扣组成。所以,虽然V7是无上盖设计,但是很稳。一点也不会晃动。这也是V7与ducky1087在无上盖设计的不同之处。
回复 支持 反对

使用道具 举报

我的人缘0
4
发表于 2011-9-14 16:36 只看该作者
本帖最后由 地下情人 于 2011-9-14 16:46 编辑

V7主PCB板:
V7黄轴机械键盘非权威拆解,欢迎拍砖

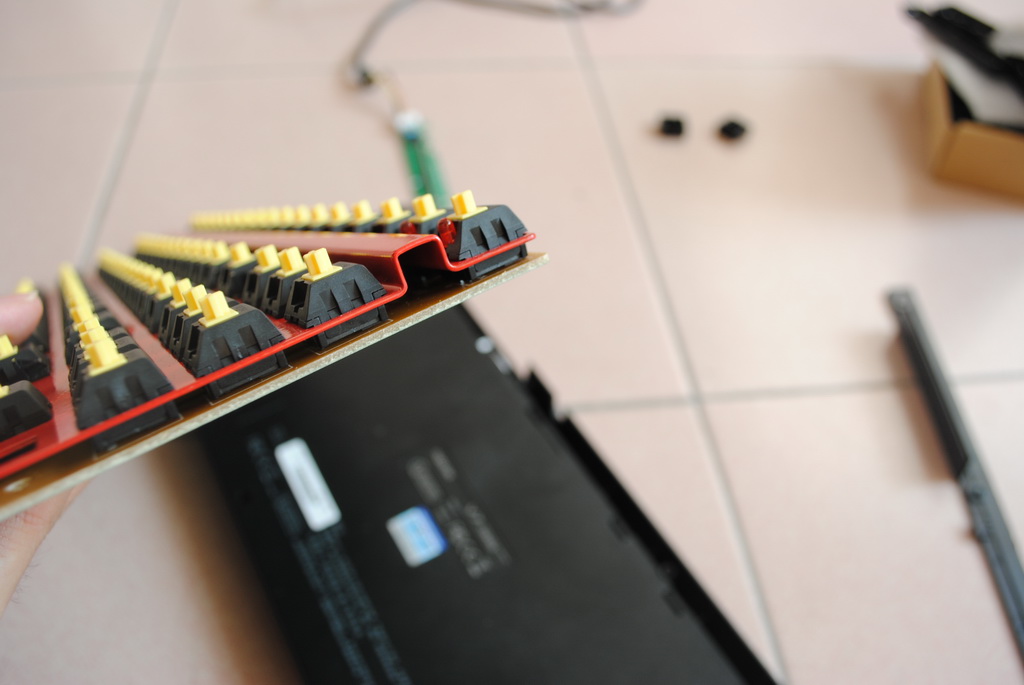

红色钢板固定在轴与PCB的中间


V7黄轴机械键盘非权威拆解,欢迎拍砖

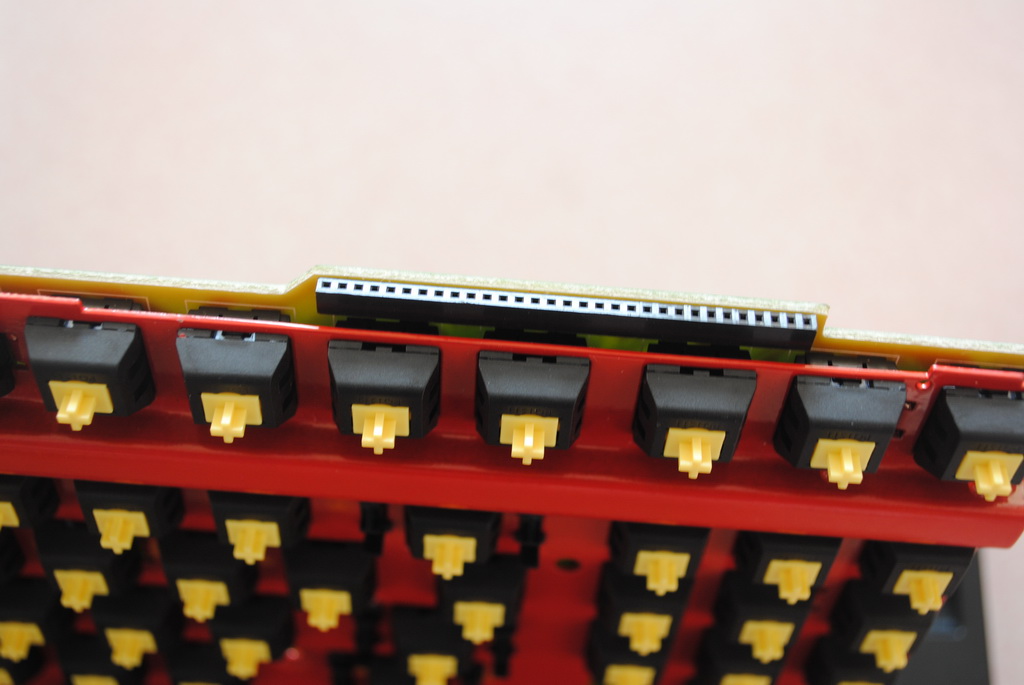

这是V7主控PCB与主PCB相连处
插卡式,真的是与我们80后的小霸王类似的结构。


V7黄轴机械键盘非权威拆解,欢迎拍砖
一个轴脚与两个焊点。
与OEM厂是一致的,要是想搞日耳曼和国产混轴键盘的话,也是可以行的通,只要搞OEM厂的MX轴就行了,如果是原厂轴就要另外切掉两个角。


V7黄轴机械键盘非权威拆解,欢迎拍砖

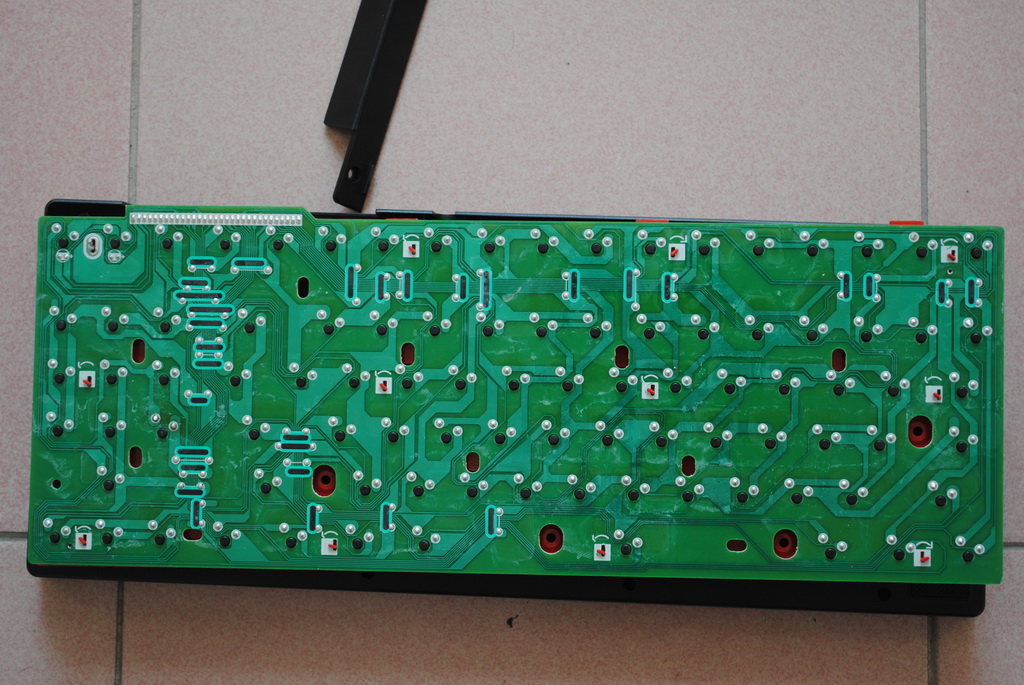

V7的PCB焊点及做工都算不错,但也谈不上精密,毕竟V7本身的的价格定位已经可以看出V7是黄轴第一款普及版键盘,要想分离PCB板和钢板,除了解除焊点,就要顺时针扭转红色铁片,没大力精钢指,手拧不动,


V7黄轴机械键盘非权威拆解,欢迎拍砖


V7黄轴机械键盘非权威拆解,欢迎拍砖

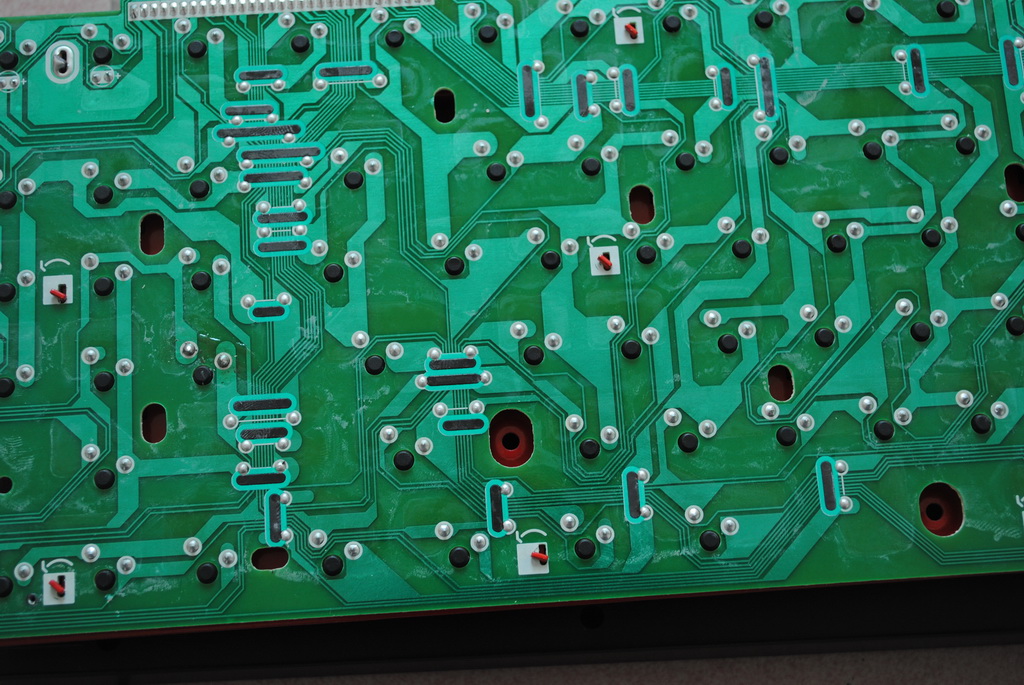

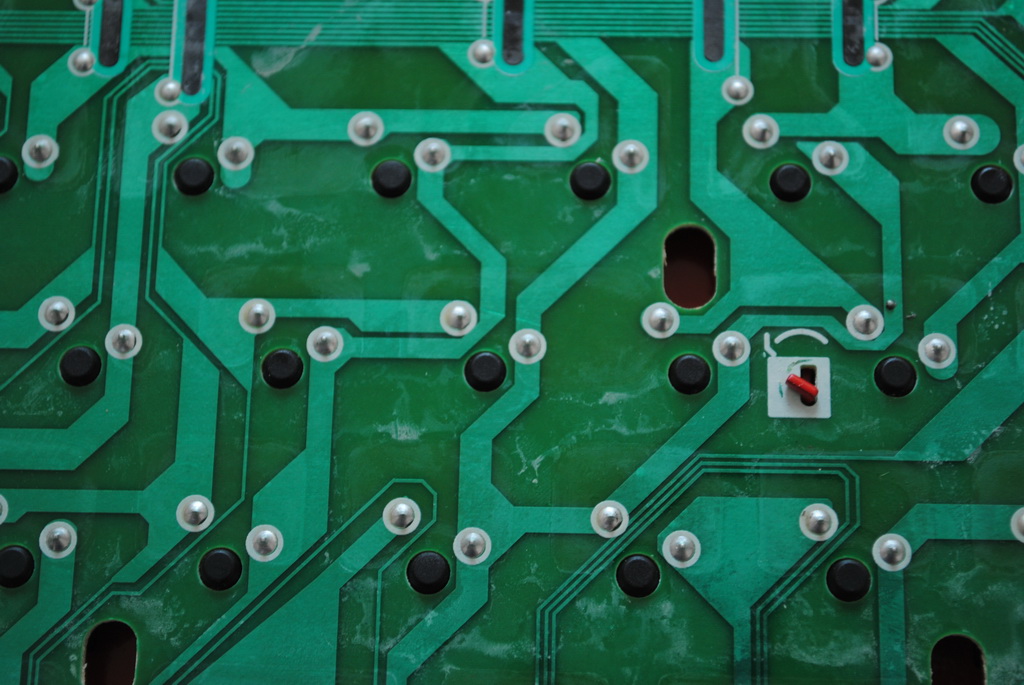

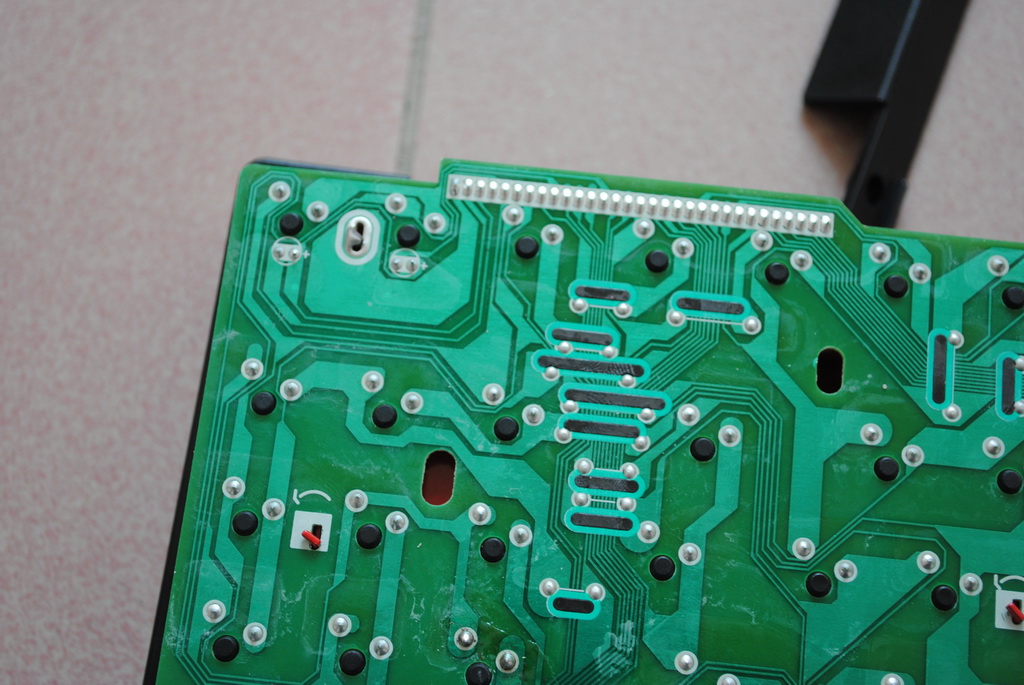

这一条条的本来我也不懂,查了下资料:“这是为了使用单面板,而在双面板镀炭跳线和单面板钢丝跳线两个方案的折中,据说这个方案并不代表好或者不好。”


拆解完毕:

V7机械键盘设计很有特色,有大厂风范,采用比较新颖的无上盖固定方法和主控PCB的连接方式。主PCB的做工、用料也OK,放心了。
