G500拆解过程分享。。。

IGAME999 · 发表于 2011-8-24 23:26

本帖最后由 IGAME999 于 2011-8-25 23:26 编辑

痒痒的N天终于耐不住好奇心拆开了G500，目的很简单：找出到底是哪里导致的晃动有响声，这个现象好像挺普遍，我起初也认为是滚轮部件发出的响声，直到拆下电路板才发现问题所在。按道理说滤镜松动的话肯定会影响光的折射，一定程度上反映为定位不准或者光标抖动，唉，花了300多还要自己动手去擦粑粑。。。

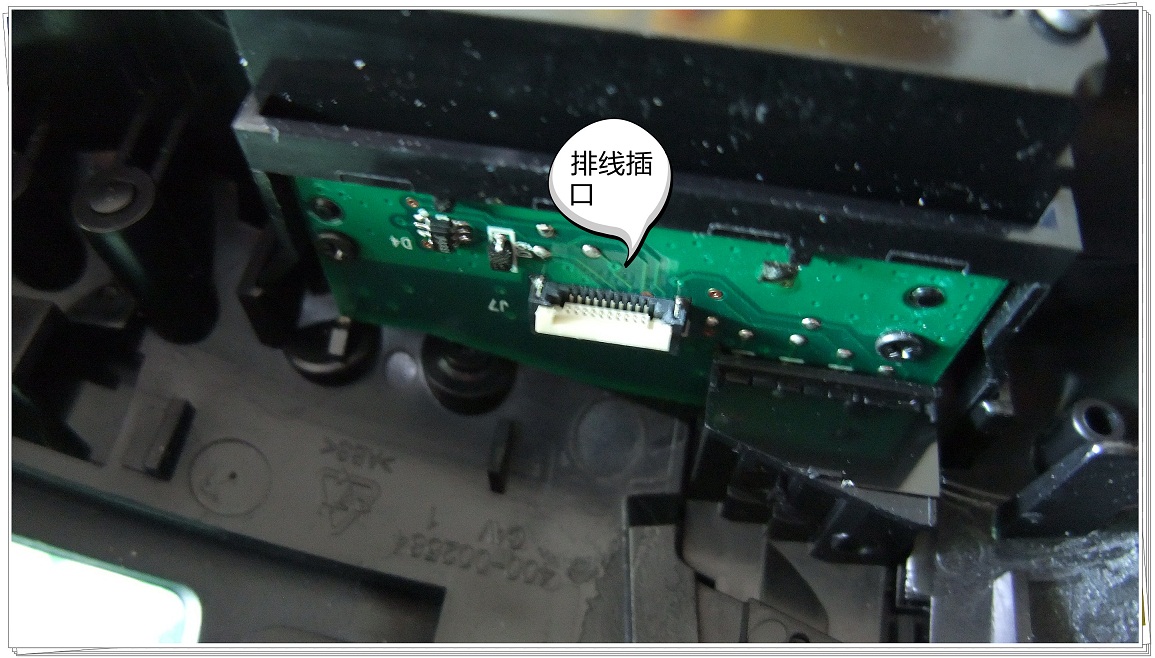

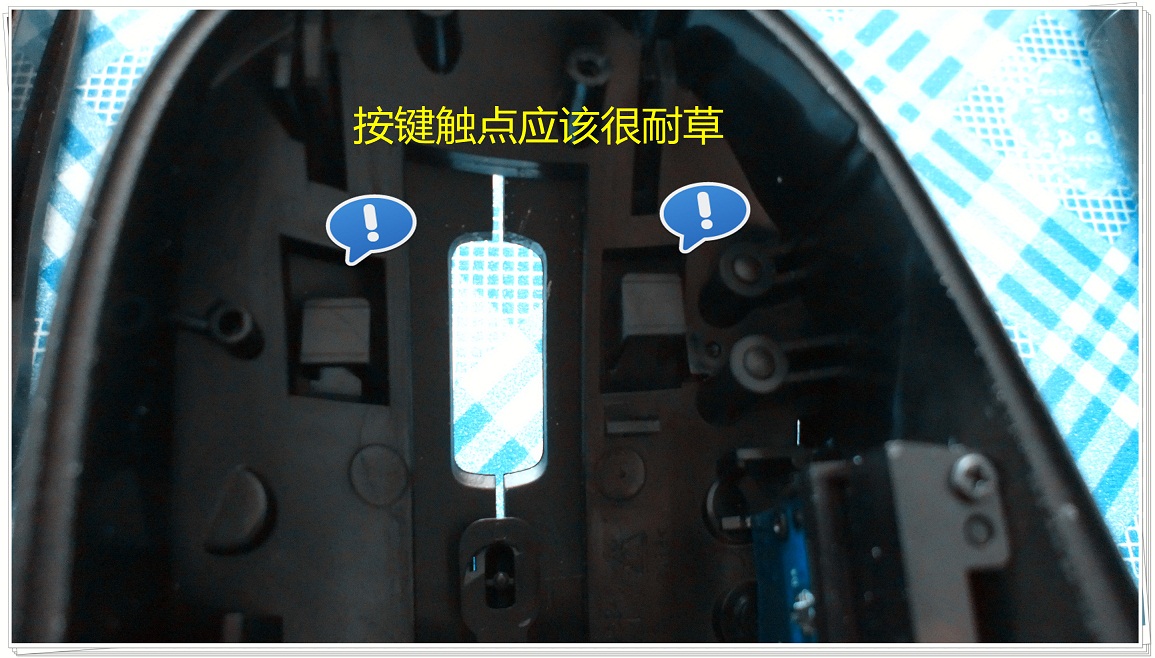

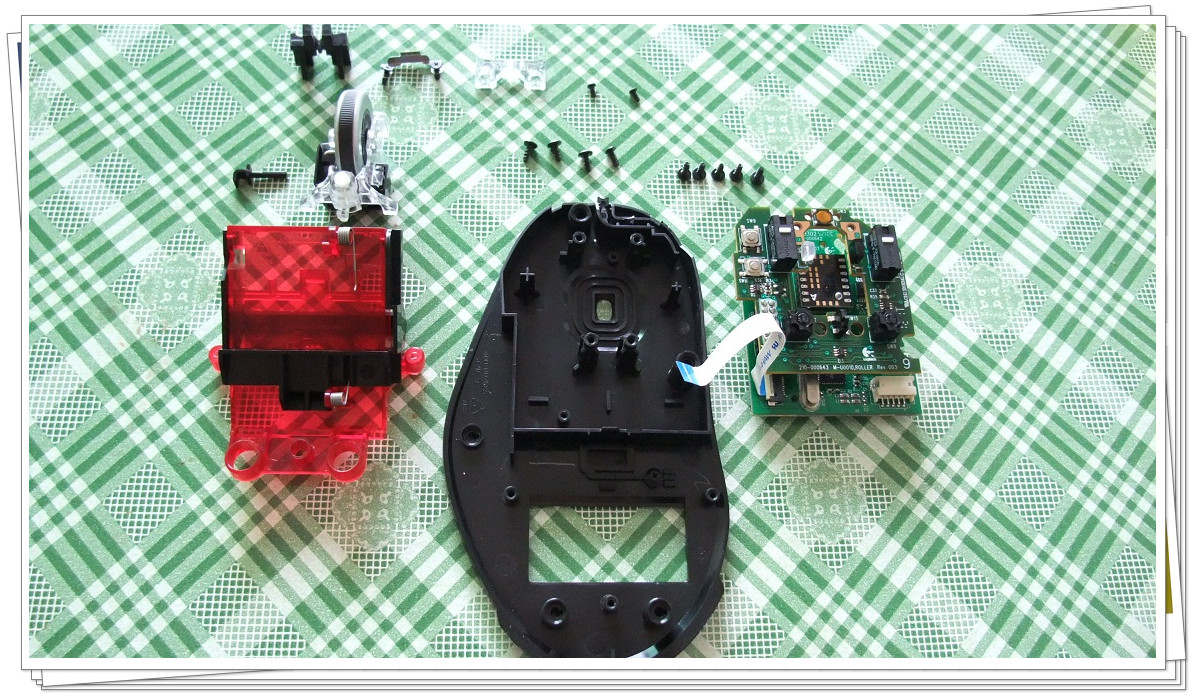

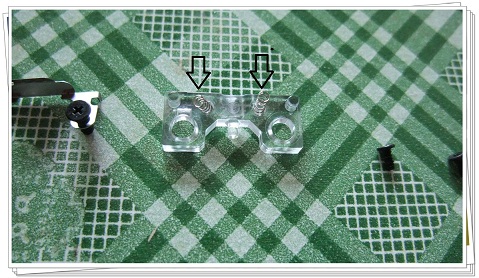

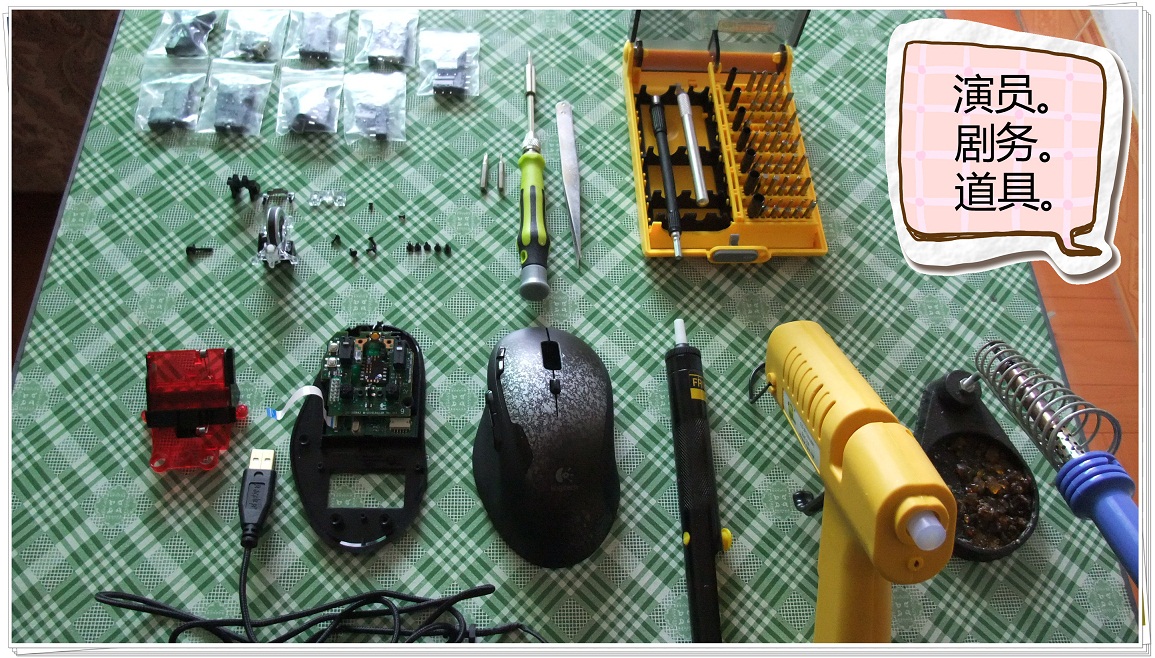

G500底部一共有5颗螺丝，上部1颗底部2颗都在脚贴下藏着，中部G500标签下一颗，左侧竖条脚贴下一颗，原装脚贴好像是分层结构很难完整的揭下来。。。中间的G500标签这个罗技耍了点小花招，对应螺丝处有易碎孔而且标签背部有一条曲折的线贯穿，基本也是很难复原地。。。打开鼠标后内部比较复杂，排线，弹簧，支撑件，插销一堆小部件。。。幸好手头工具齐全，各种螺丝一一顺利拧下，不过还是建议提前做好功课准备好工具。

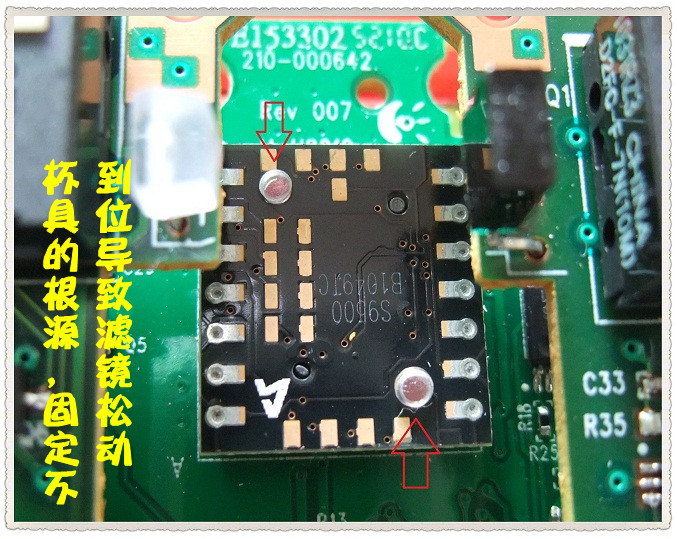

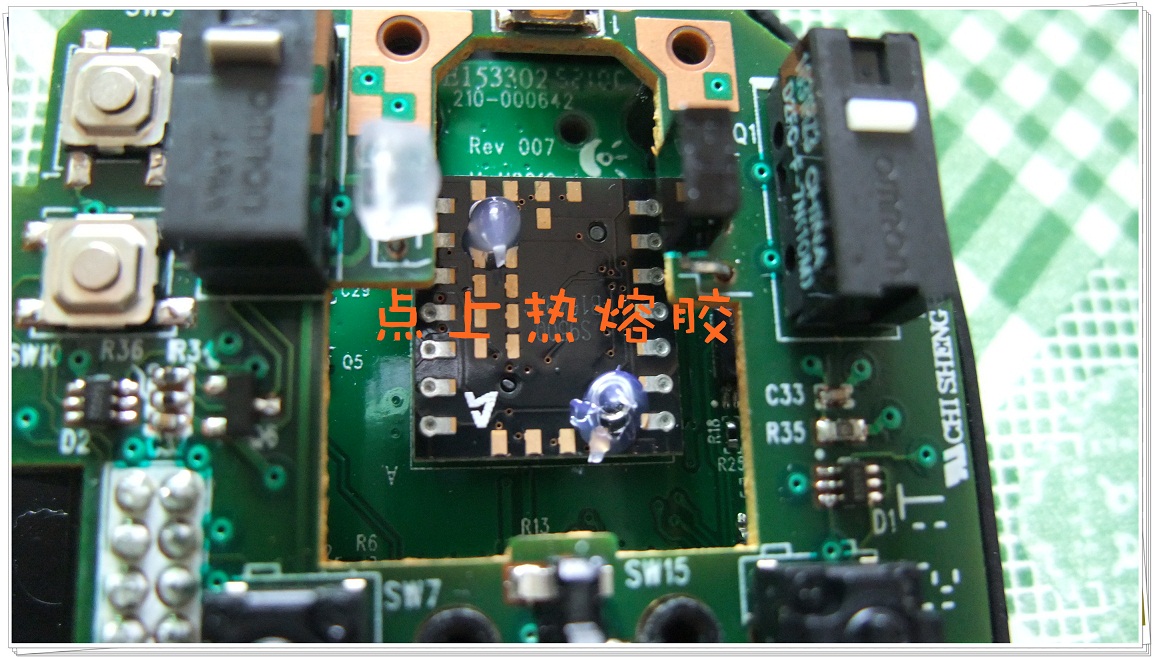

电路板采用双层设计，空隙不大给换微动带来一定的难度。滤镜是固定在9500芯片上，有两根支柱是穿过芯片表面然后以溶胶的方式固定的，但是存在空隙有明显松动，所以晃起来哗啦哗啦响就是这丫惹的祸，考虑了半天用热熔胶枪点上一点胶固定解决了问题。中途换微动倒是挺顺利，焊盘体积够大用尖头的烙铁很轻松搞定，总之拆装G500很费劲，零部件小螺丝很多，以至于后来电路板没装平，扣上外壳右键按不到，花在外壳调试上的时间都有一个小时，不过完工后还是比较满意地，至少去了一块心病，再晃动鼠标也不会哗啦哗啦响了，使用起来貌似貌似比以前精准了？呵呵或许吧。。。
