探寻80块钱的含金量，闪电豹S460的不权威试用（汗拆解明细）

win2431

ID小，资历浅，技术残，就说点心里话，虽然我老爹是语文老师，但我高考语文80分的文笔也许不够犀利，但我承诺不会味同嚼蜡，稍稍习惯就好，欢迎盖楼，哦~盖楼要用砖，少拍，轻拍，谢谢！本来想先挖坑的，但是怕忘记。


周日一早收到了，春梦被吵醒了无痕，里三层外三层的拆啊，不是卖家负责任，是商家包装设计不给力，纸盒有点薄。这两天啥游戏都测试了下，最满意的是在星际2下，手感不错，以下是分解动作~kikakoko~变形。

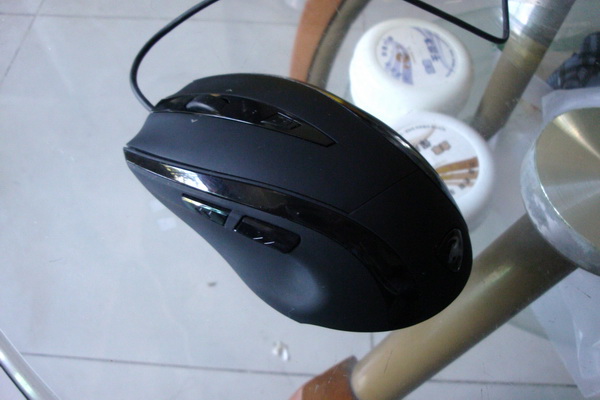

闪电豹S460为右手鼠标，一体式按键设计，但按键与上盖在约2/3处分离了，这种结构不多见，介于传统的一体式按键和分离式按键之间。

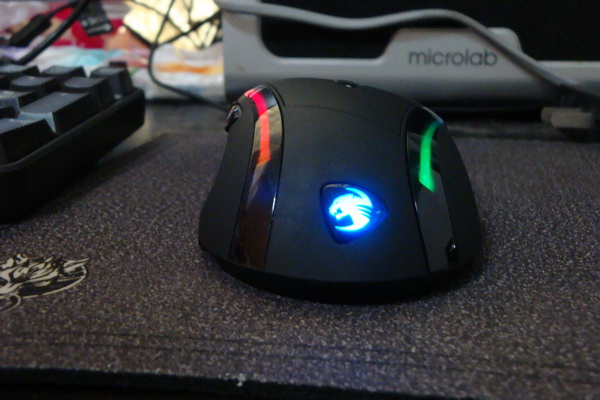

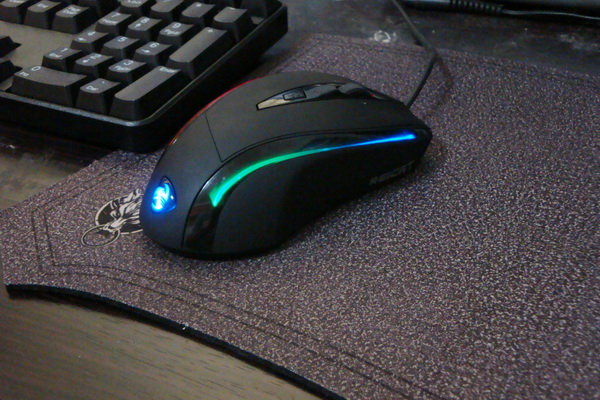

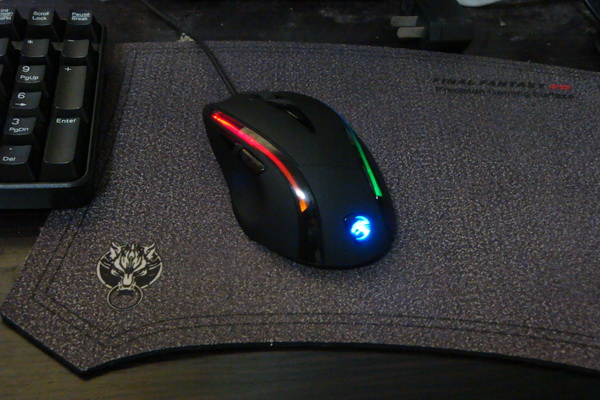

鼠标的灯光可以用华丽来形容，但没有过分造次，鼠标尾部轻微凸起的豹头背光灯色彩非常均匀柔和，显然是用类似磨砂玻璃半透明的材质来控制光线；同时增加了2×2个LED（左边红、橙，右边蓝、绿）灯分布在两侧，形成纵向渐变效果，能呼吸就更绝了。


卖相好同时也带来了一个小小的顾虑，如果我不提，似乎不尽责，由于两条“星光大道”的介入，导致在鼠标有限的体积内，按键的面积就变得略显紧张，按键面积的横向延伸收到限制，整个按键比较细长，仅比我的食指、无名指略微宽，这里我只提一下，但我实际用，没有任何不适，不管你信不信，我都不解释。

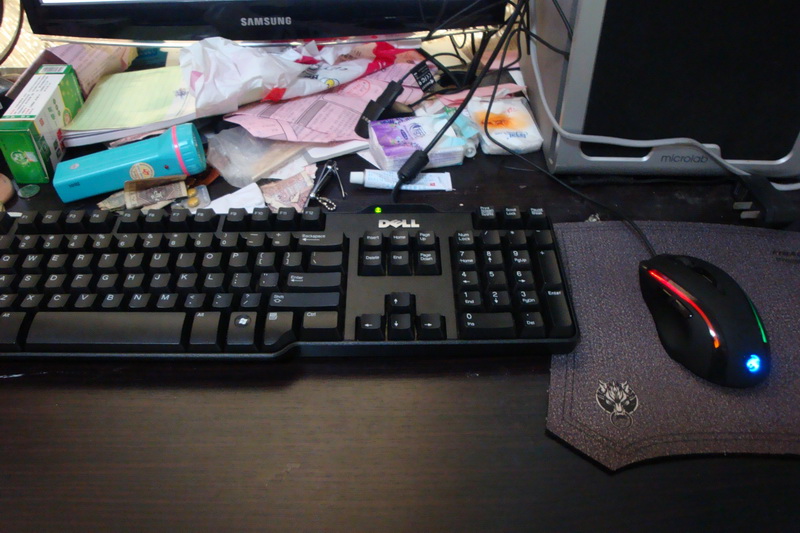

自己的桌面，鼠标和键盘是同时购买，一起125元，DELL 8115是第二把了。

下面开始便拆别说，80块钱的内脏逐一看

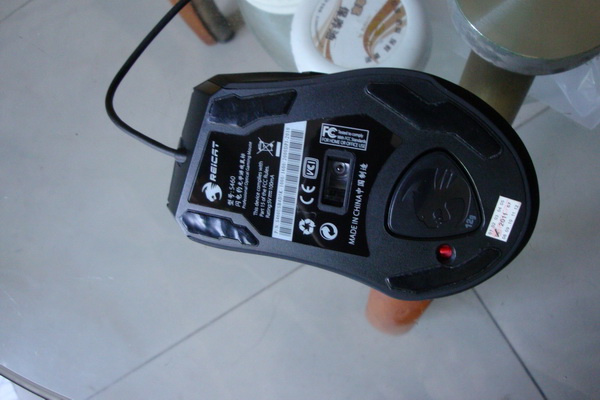

螺丝成三角分布，上面两脚贴下各1颗，配重取下来，里面1颗。

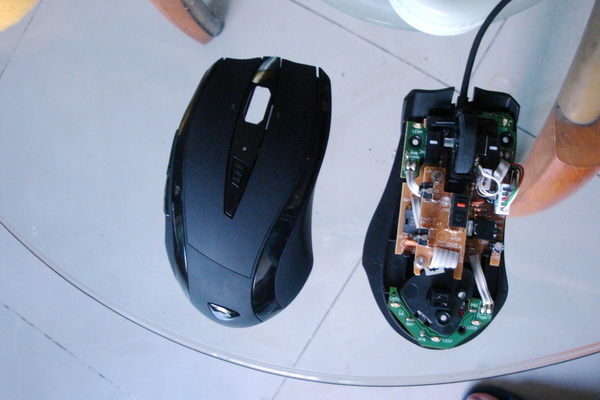

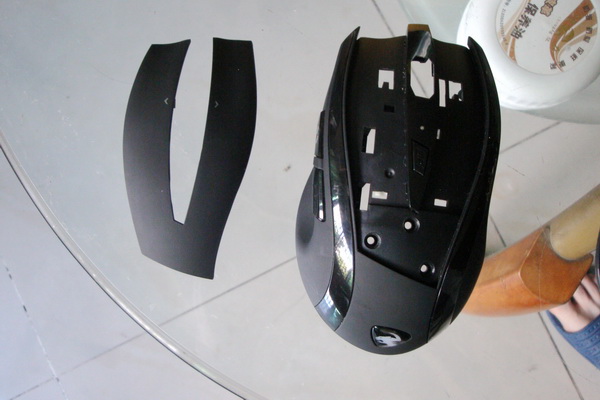

按键部分和主体通过3颗螺丝+2卡扣连接，卸下螺丝、从内部找到卡扣，可轻松取分离。

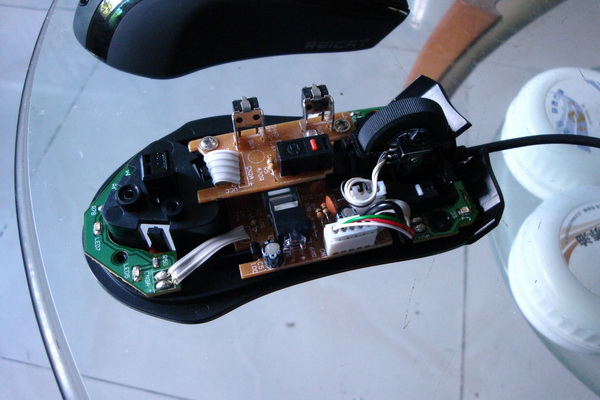

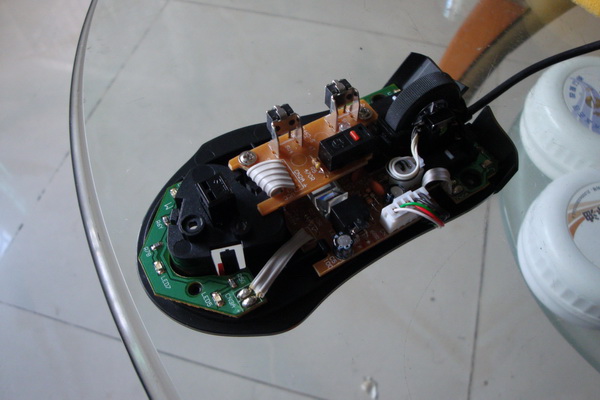

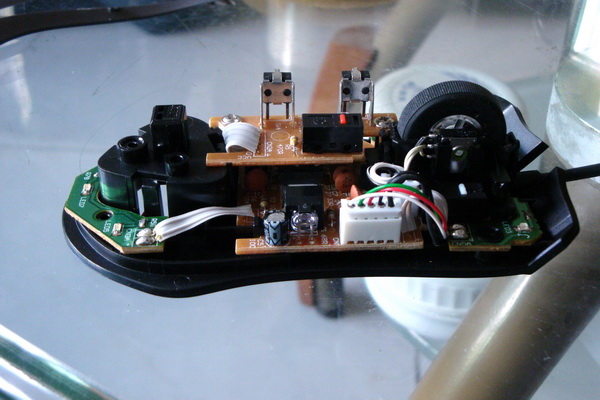

非常饱满的内脏，双层PCB板设计，主PCB板、次PCB板和控制灯的PCB板，格局清晰、布局合理，PCB板上电子元器件均错落有致，不说模具，这电路设计者是很有水准的。在看模具情况和料。

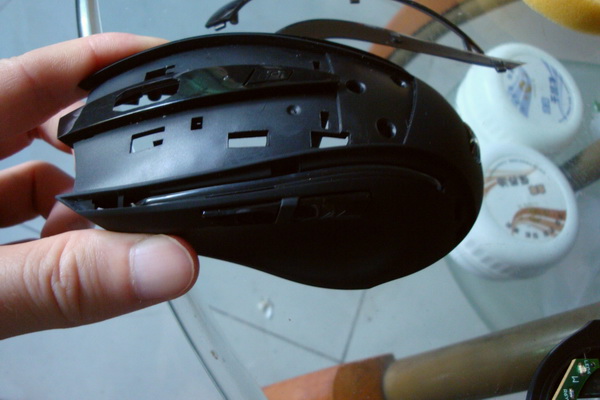

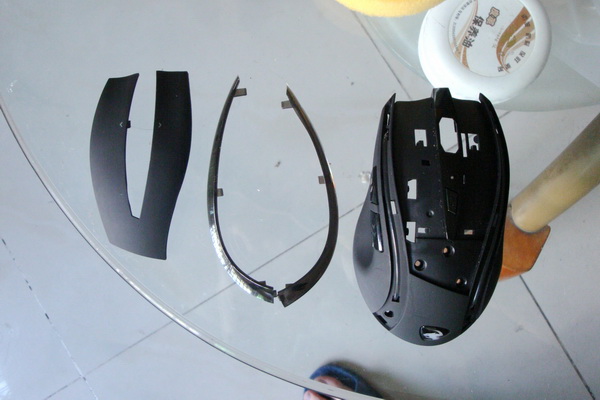

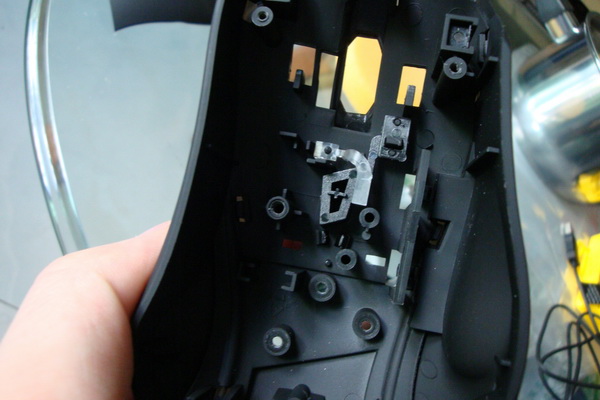

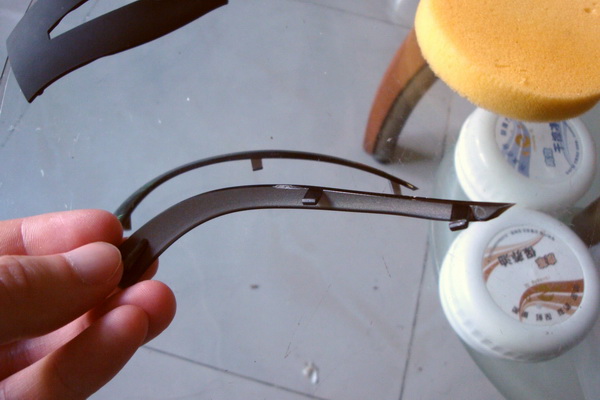

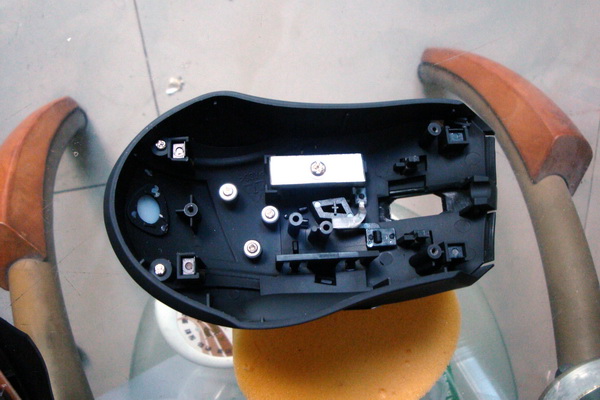

除了可更换的配中外，还内置了一块配重用螺丝固定。从ABS材质来看，质地和君度理想，可见料不错，外表的橡胶油喷过之后，边缘紧致顺滑，无脱落和毛刺感。貌似设计比较复杂，下面还有两颗螺丝固定的就是左右两条“星光大道”的外层壳。取下螺丝，两条大道各有3个卡扣与主体固定，用镊子挤开卡扣，方可取下，分解如下：






外层是有色透明，拆下后可以看到两侧引光条（貌似拆不下来），各引上下两个LED灯光线，渐变的效果就是这么来的。在回到PCB版和微动

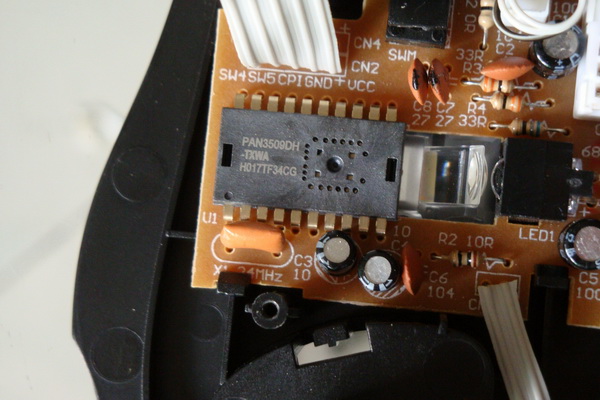

拆雕第一层控制4、5键和CPI键的PCB板，就看到S460采用的是tw原相的PAN3509DH芯片，也是有10多年历史的IC厂商，是安华高之外的一个性价比不错的选择，多见于国产、台系鼠标之中，性能不算很强，但够用。

貌似要开第二页了，挖~

win2431

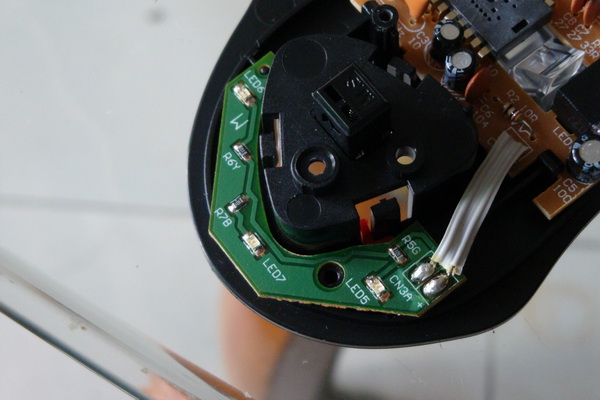

尾部的3个LDE灯，左右两个用于“星光大道”，LED07则是屁股上的LOGO背光灯，全部采用的是贴片LED，美观同时，电光源的发散面和均度比LED灯泡更好。

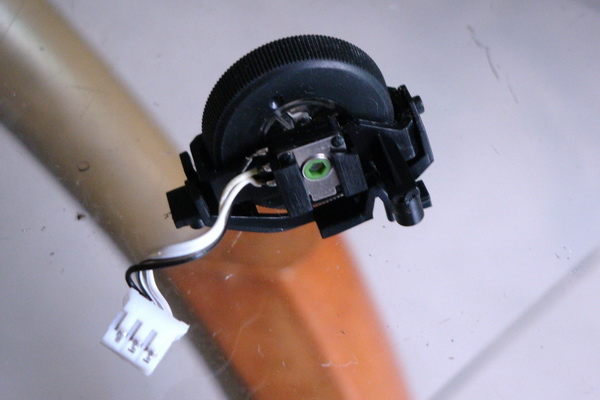

五维式设计机械编码滚轮，即可前后滚、左右摆、下按。滚轮外皮为细纹橡胶轮，和IO1.1一样材质，不过是平的，滚动时，刻度感密、清晰，略有阻力感，几乎是无声。通过3pin的排线与主板相连，可轻完整拆下来，据小弟所知100元内有此设计的不多。

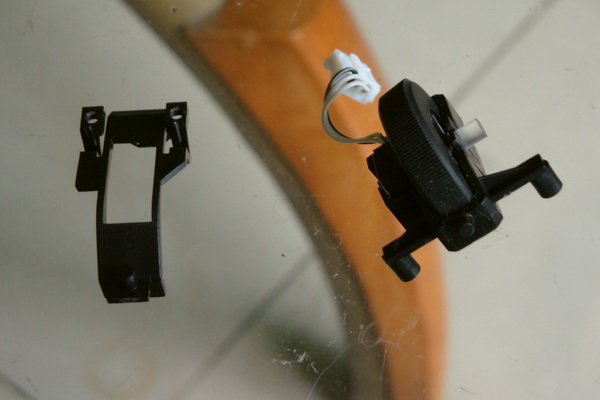

左边为滚轮上取下来的，用于固定滚轮以及底部的PCB板，右边的滚轮呈现3轮车的造型，前面两侧分辨控制PCB板上的贴片微动。

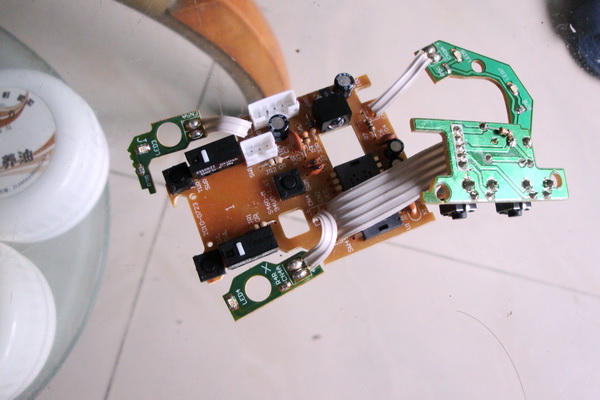

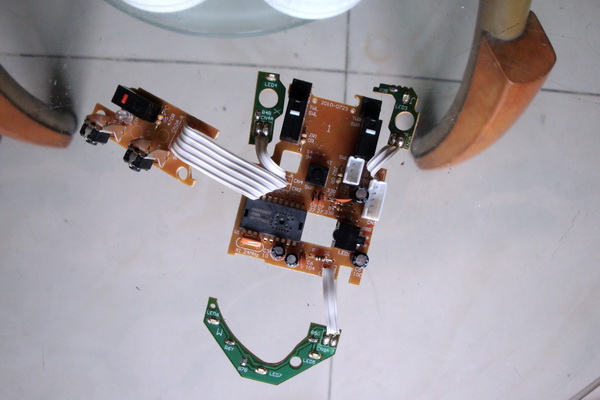

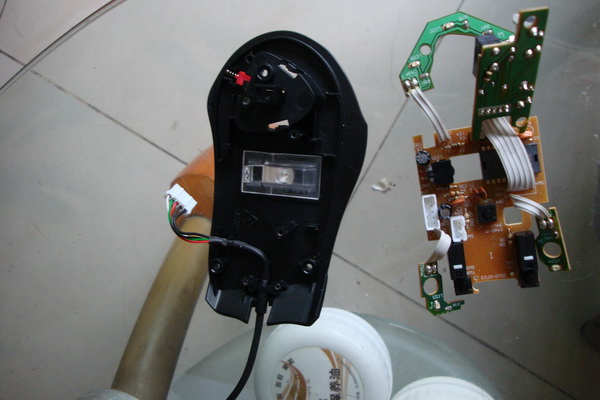

分离下来的PCB板全貌，可以张牙舞爪了这造型。看看微动开关

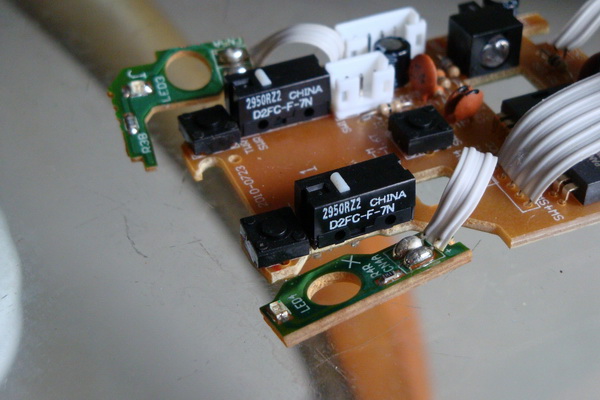

左右微动为欧姆龙白点，老套路了，点击轻松回弹快，但这微动装上外壳之后调的声音比较不清脆，感觉不太像欧姆龙。4、5键为贴片微动，位置在拇指正上方，还可以，没什么特别。左右欧姆龙的前端为不知名黑色贴片微动，可能是凯华吧。

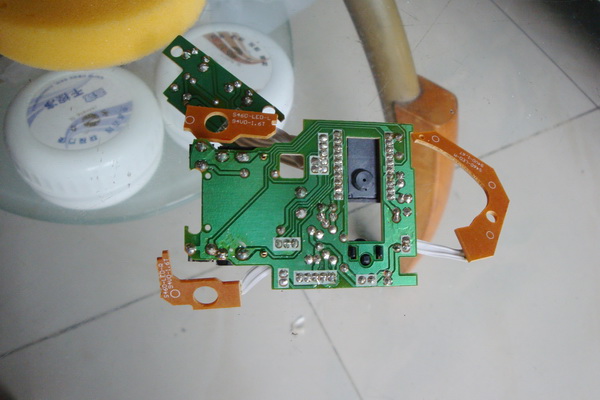

PCB板背面，焊点还是比较整齐的，有些地方甚至还很饱满。

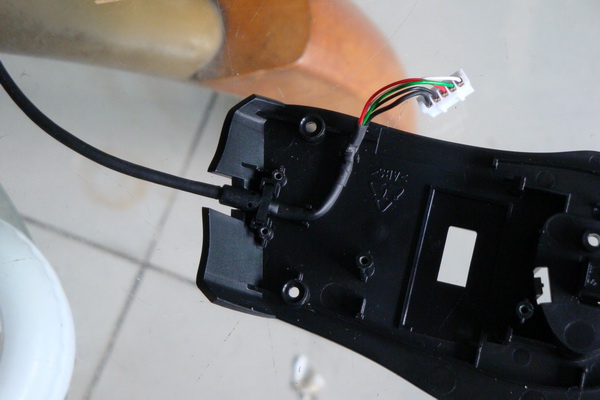

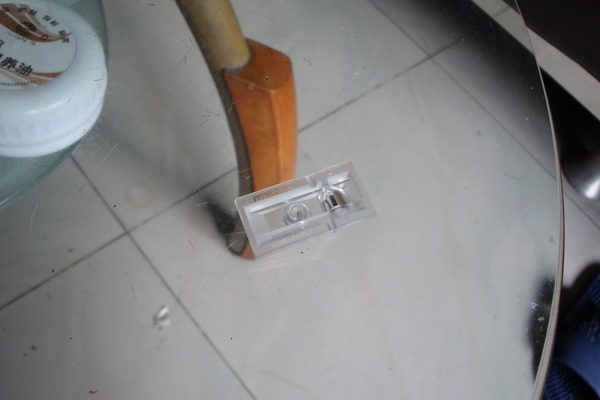

透镜和固定连线的槽，很稳。OK,看完了，装起来吧

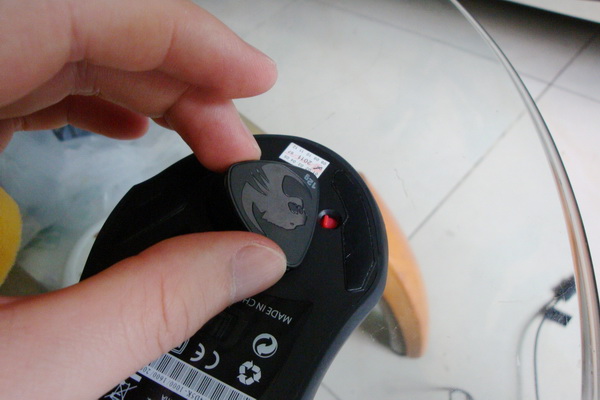

最后说下配重，配重系统确实是没什么稀奇的，不过在80元的鼠标上出现可更换的还是难能可贵的。雷柯特提供了6、12、18g的配重，无配重情况下，鼠标大约90多g，很轻。配重是三角立方块，通过一个特殊的底座和卡槽固定在底部，将配重块对好红色拨动开关，并挨着边先压下一点，在将整个配重块下压，啪~一声之后，就固定住了，如果直接垂直下压，可能进不去。取出来是，先拨红色开关，在下压配重块，会自动弹出。鼠标的PCB板设计靠前，配重的位置略微靠后，以此平衡鼠标的重心尽量中间，非常合理。

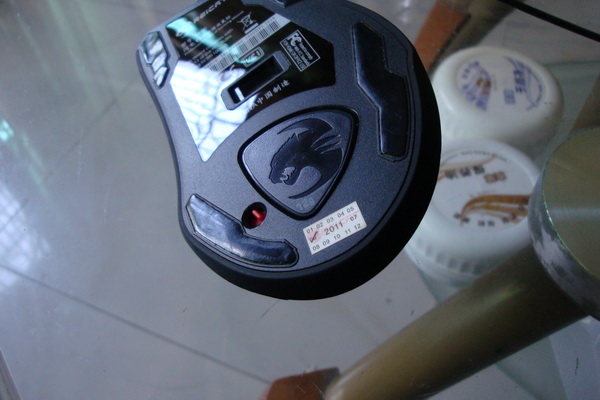

有一个脚贴搞得不完美，还是技术不过关啊，郁闷，还好不刮布垫，可以用，不然麻烦了，没有赠送的，这种形状怪异的脚贴还真不好做。日期是2011年6月出厂。

拆完装好，感触良多，因为走的路线不同，设计比较复杂，不过鼠标的模具和电路设计都有比较高的水平，用料上也挑不出神马毛病，还带配重系统，该有的都有，80块钱的含金量我个人认为是很理想的了。

整体感觉，基本吻合我的习惯
大小，大致测量了一下，S460的三维是11.5*6.8*4.1cm，显然是属于体形比较小的范围，和罗技G1（11.6*6.3*4.3cm）是非常接近，只不过一个是对称，一个是右手，理论上大致的操控风格是相同的，比较适合捏、轻抓，手大与手小并不是绝对的问题，与握持习惯有关。

静默距离，高与低我认为其实是由于一直以来的习惯决定的，多数人喜欢更低的静默距离，小弟也不例外，2~3mm内是可以接受的，S460约为2.5mm左右。

快结束了，原本想搞个PK的，后来想想还是算了，还是不太合适，回帖的有点技术含量，别太水，兄弟我不是土，掩不住。88


我的自爆，需回复
[]


别喷我，呵呵，其实用这个图是测试下鼠标的直线修正问题，用我初中那会荒废了10几年的漫画水平，用S460随便画了下，意思一下而已，别认真。由于漫画的曲线比较多，所以对于鼠标的可控性是一个考验，感觉S460有轻微的直线修正，对于CS略有影响，而在RTS下就没太大问题，这是因为RTS的移动不仅讲究频率，而且多为直线移动，CS就不同了。好了，没回复的同学他们是看不到了。
