自制曲线机械键盘开工。part 3

acg

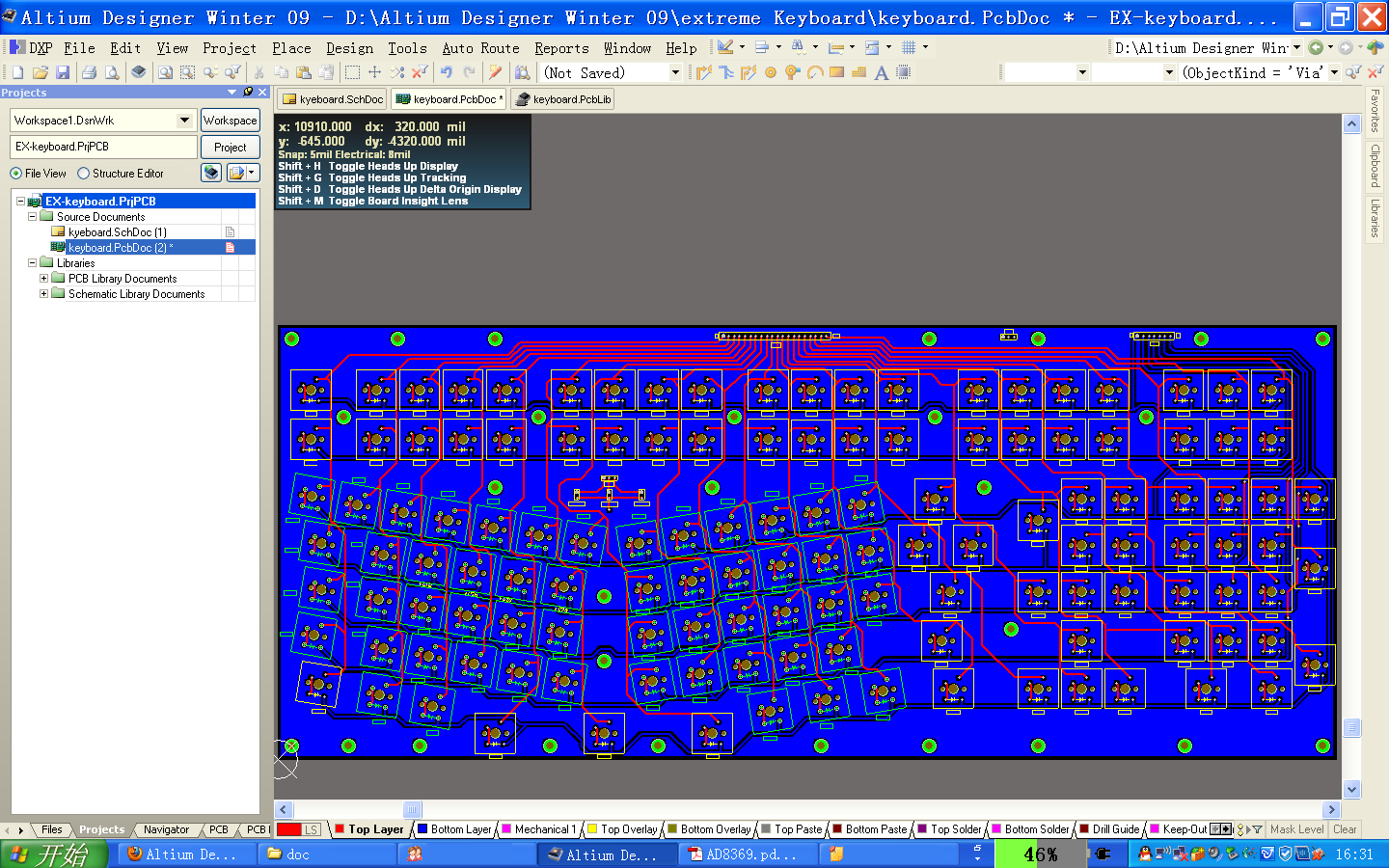

布线完成。。就等着送出去让工厂制版了。

红色的是上层线，蓝色线是下层线。大面积蓝色的是接地的铺铜。
整块板子是19.5英寸X8英寸的。其实就比普通全尺寸键盘宽8厘米左右。
接下来就要等一段时间了，因为送出去的板子至少要等十一那时候才能到我手里。
到时候一口气更新吧。

sl811104

用木头和亚克力自制，我各种电锯电钻都有
acg 发表于 2011-8-17 08:15

用电锯和电钻很难弄出曲线吧。

penny9053

键盘本身没有高低落差？

光是曲线，用着也不会舒服的啊
SoulKnight 发表于 2011-8-17 09:10

pcb板是平的，做壳的时候还得考虑好键盘角度的问题，等着看楼主成品

SoulKnight

键盘本身没有高低落差？

光是曲线，用着也不会舒服的啊

skyzhgch

小白只能围观了。。。

acg

壳怎么搞？
sl811104 发表于 2011-8-17 07:51

用木头和亚克力自制，我各种电锯电钻都有

sl811104

壳怎么搞？

z8110506

坛里真是虎人辈出啊！

acg

键盘本身没有高低落差？

光是曲线，用着也不会舒服的啊
SoulKnight 发表于 2011-8-17 09:10

键帽是有高度差的。

caizimage

{:1_054:}
