罗技G400拆解，以及和MX518拆解对比(G400芯片S3095，MX518芯片A3080E)

兵不厌诈 · 发表于 2011-7-11 22:22

本帖最后由兵不厌诈于 2011-7-17 18:43 编辑

罗技G400拆解，以及和MX518拆解对比(G400芯片S3095，MX518芯片A3080E)

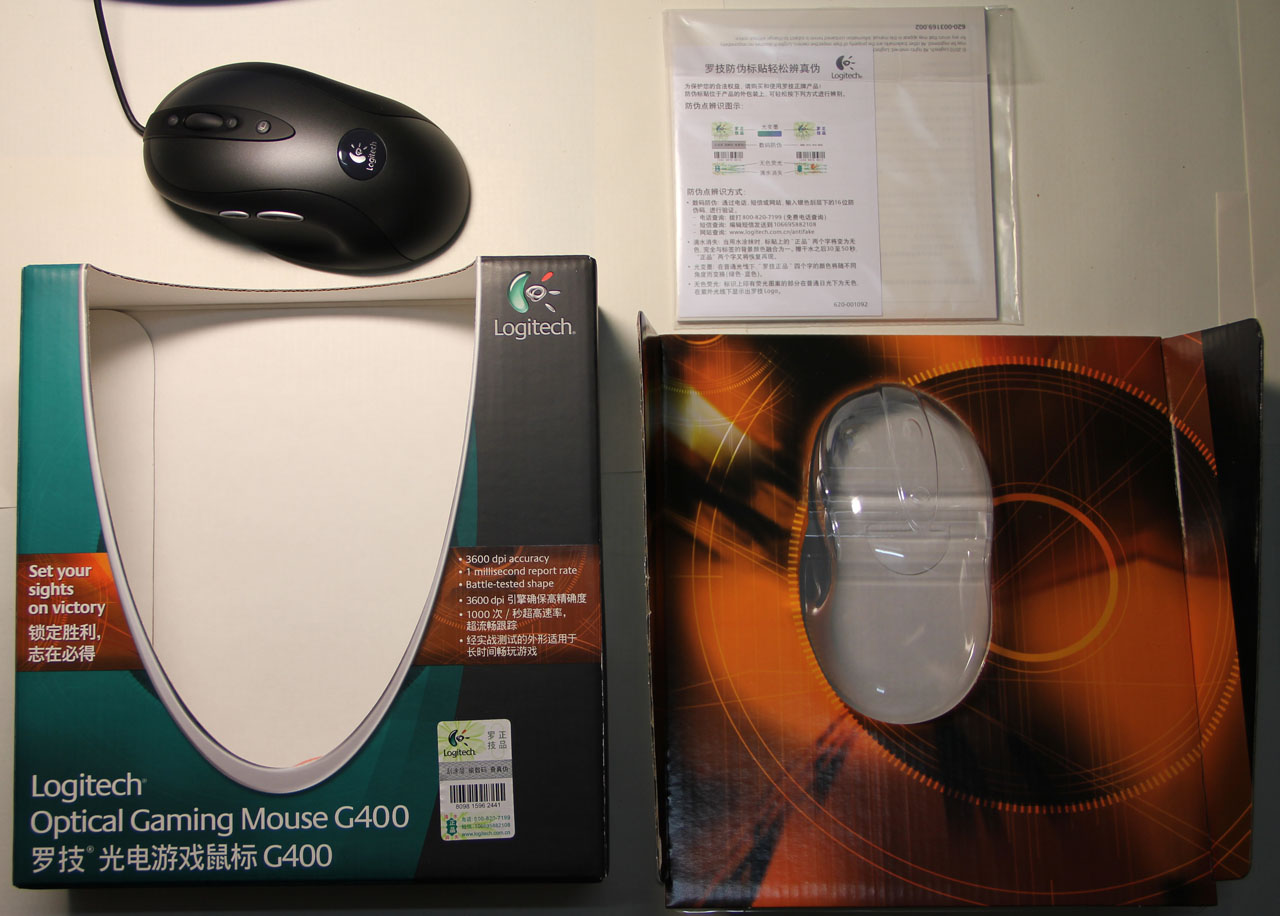

打开只有这些，没看见保修卡
----------

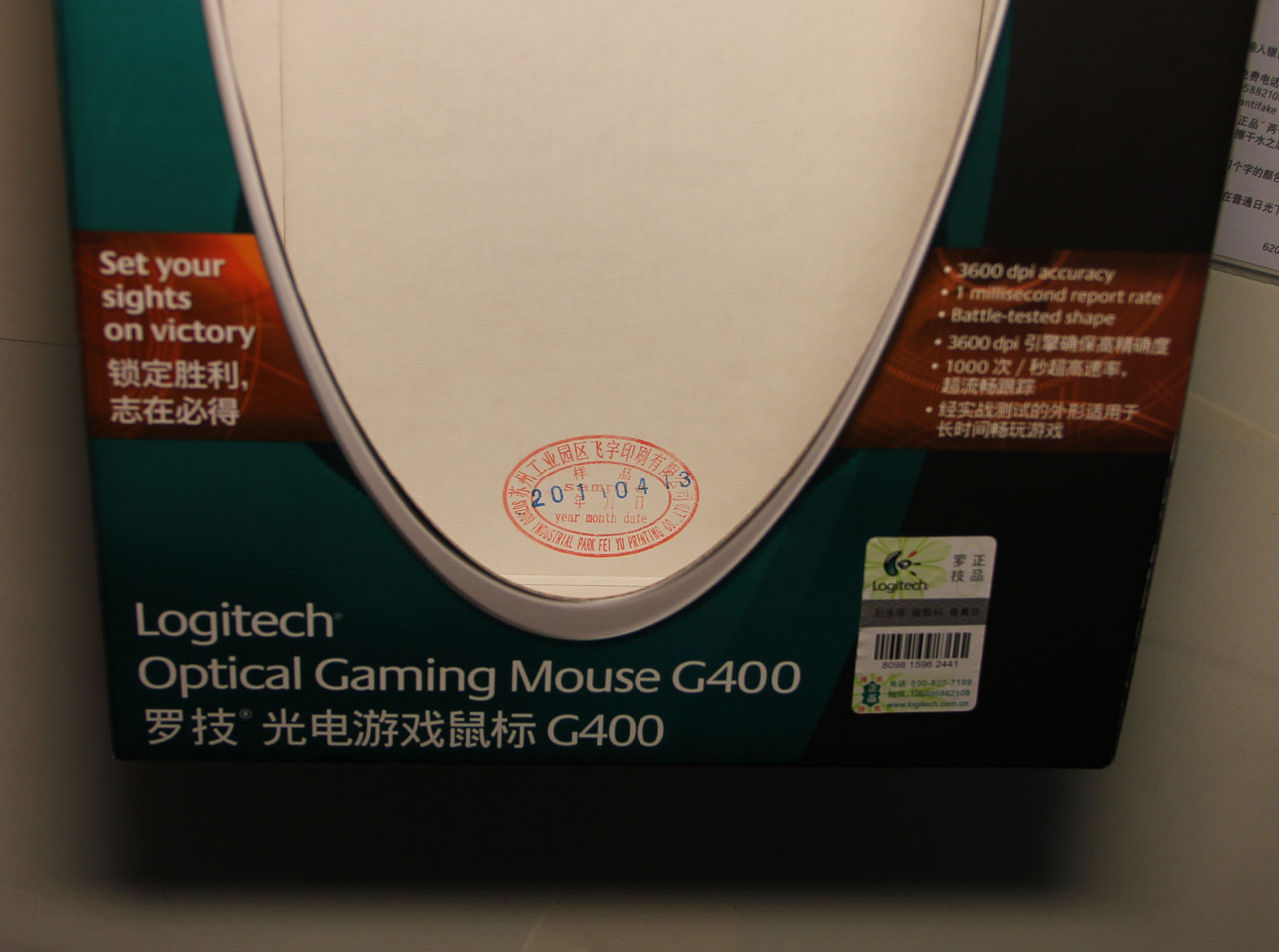

在盒子里面有一个戳，刚看见的时候吓我一跳，我这鼠标是样品么？还是说这个盒子是样品？
----------

------------

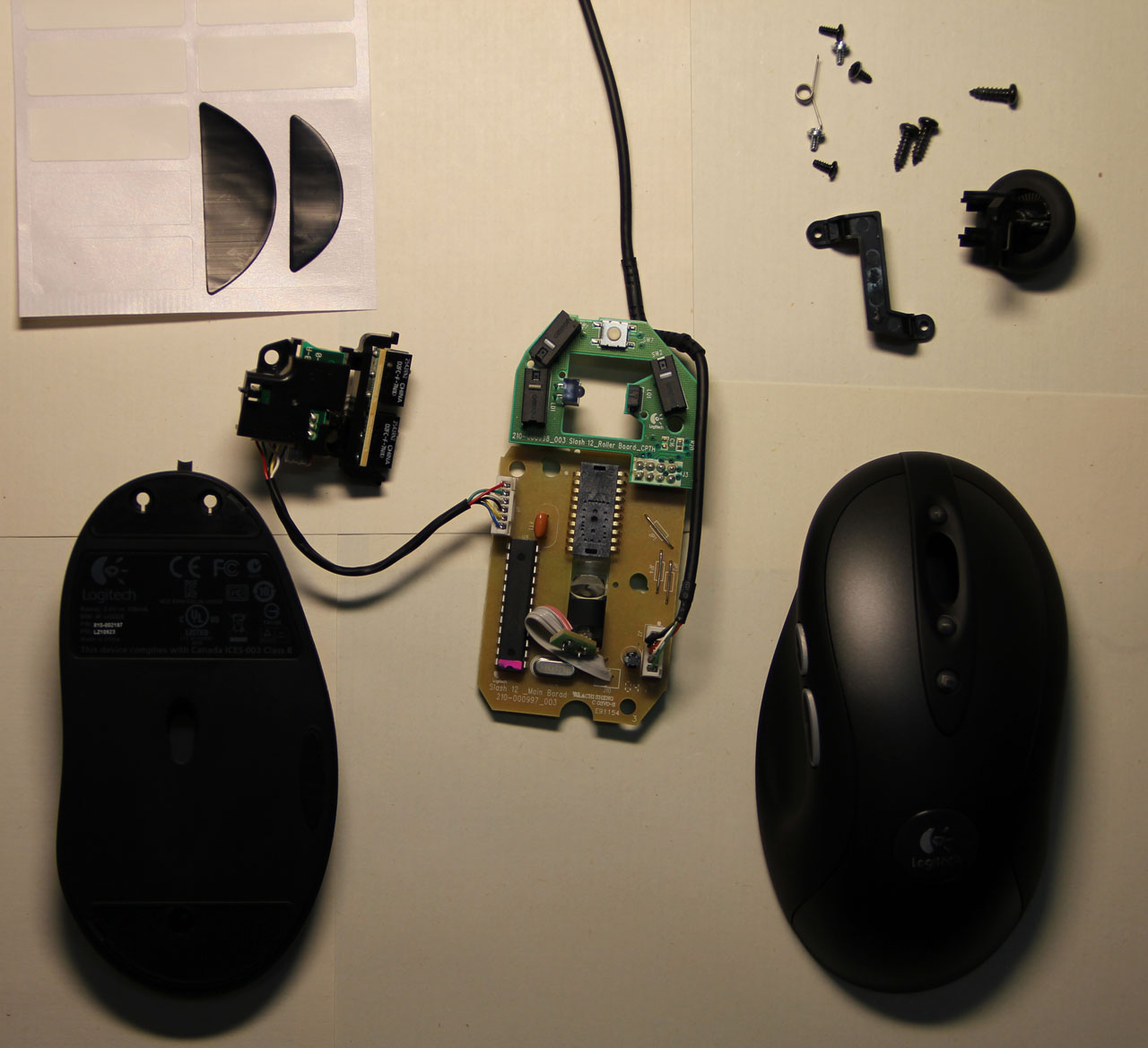

拆解，拆开主要是修整左键空隙的问题，拆开上盖往下压左键，用火机轻烤一下左键根部下凹的地方，火苗与上盖接触的时间不能超过半秒，不然烧变形就悲剧了
------------

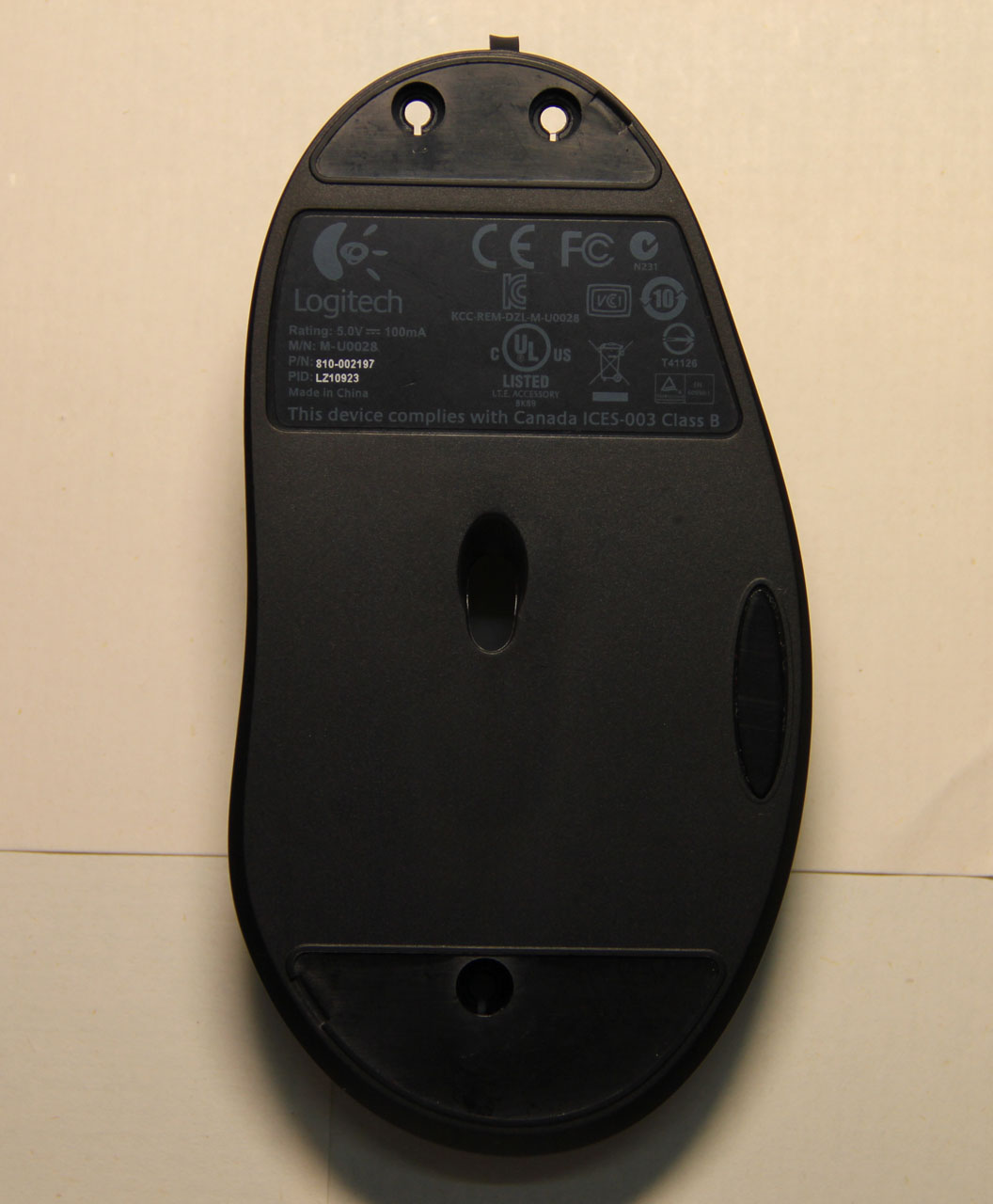

生产日期2011年第9周，真够早的
-----------

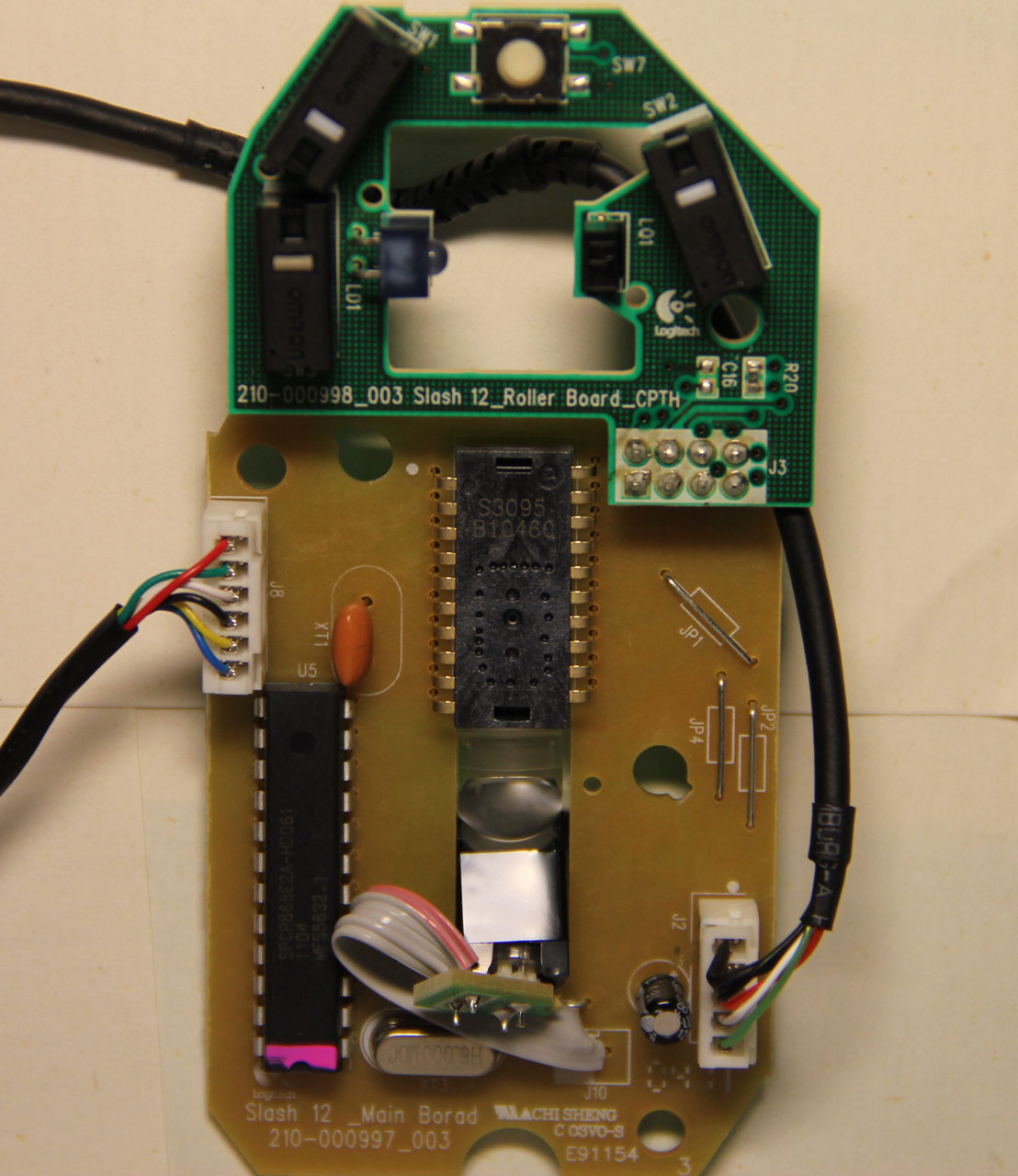

主角来了，芯片S3095，第二行B1046C，不知道这个芯片什么水平？网上搜不到相关资料
和早前另一位兄弟的G400不同，他的芯片是A3080E，这是他的帖子http://www.pcwaishe.cn/thread-179863-1-1.html
罗技搞虾米灰机呢，这是怎么回儿事？！这两芯片有什么不同？会不会只是名字不同，其实是一个东西？！费解中~~求科普~~~
-----------

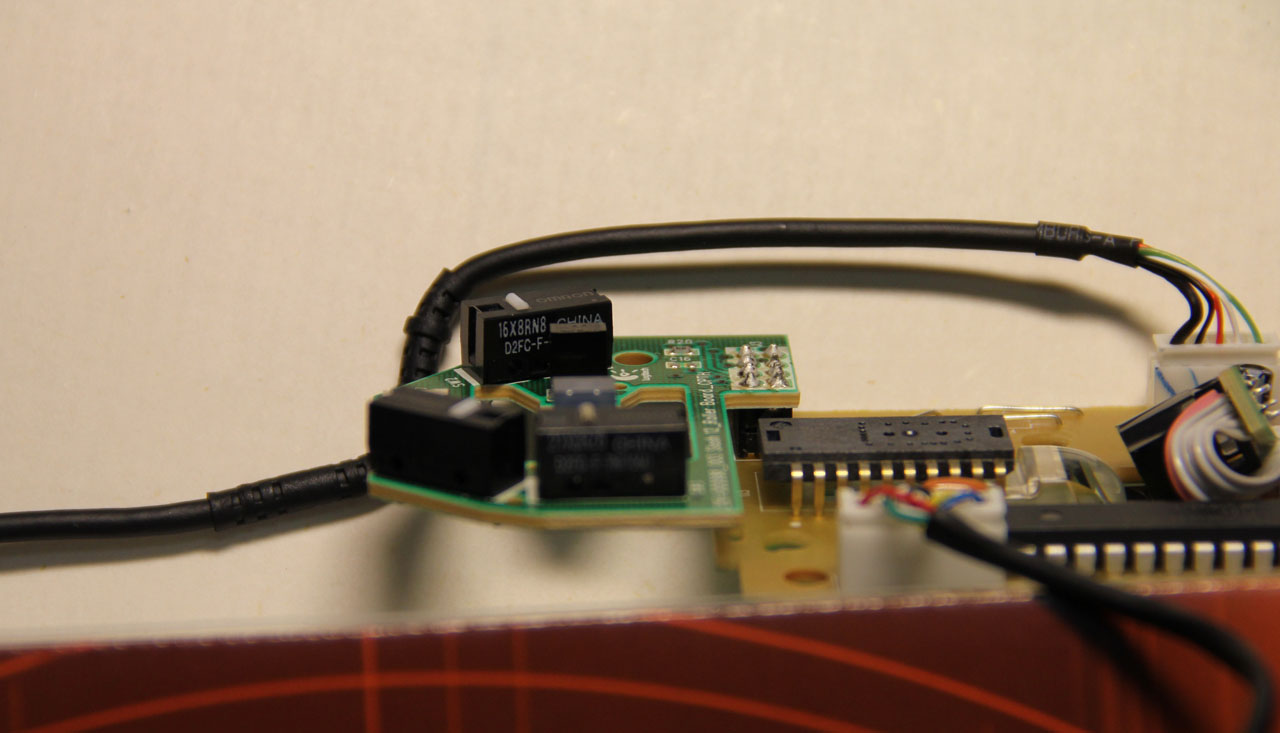

这颗批号为16X8RN8的7N(10M)微动是我自己换的，原右键微动换给了中键，因为感觉原右键微动太软了
-----------

这颗批号为21X0RZ6的7N(10M)中键微动就是号称1000万次寿命的原装右键微动，左键也是这个批号，还给它换了灰点，让它高一点。原来的中键微动是HiMAKE，直接拆了扔垃圾桶
------------

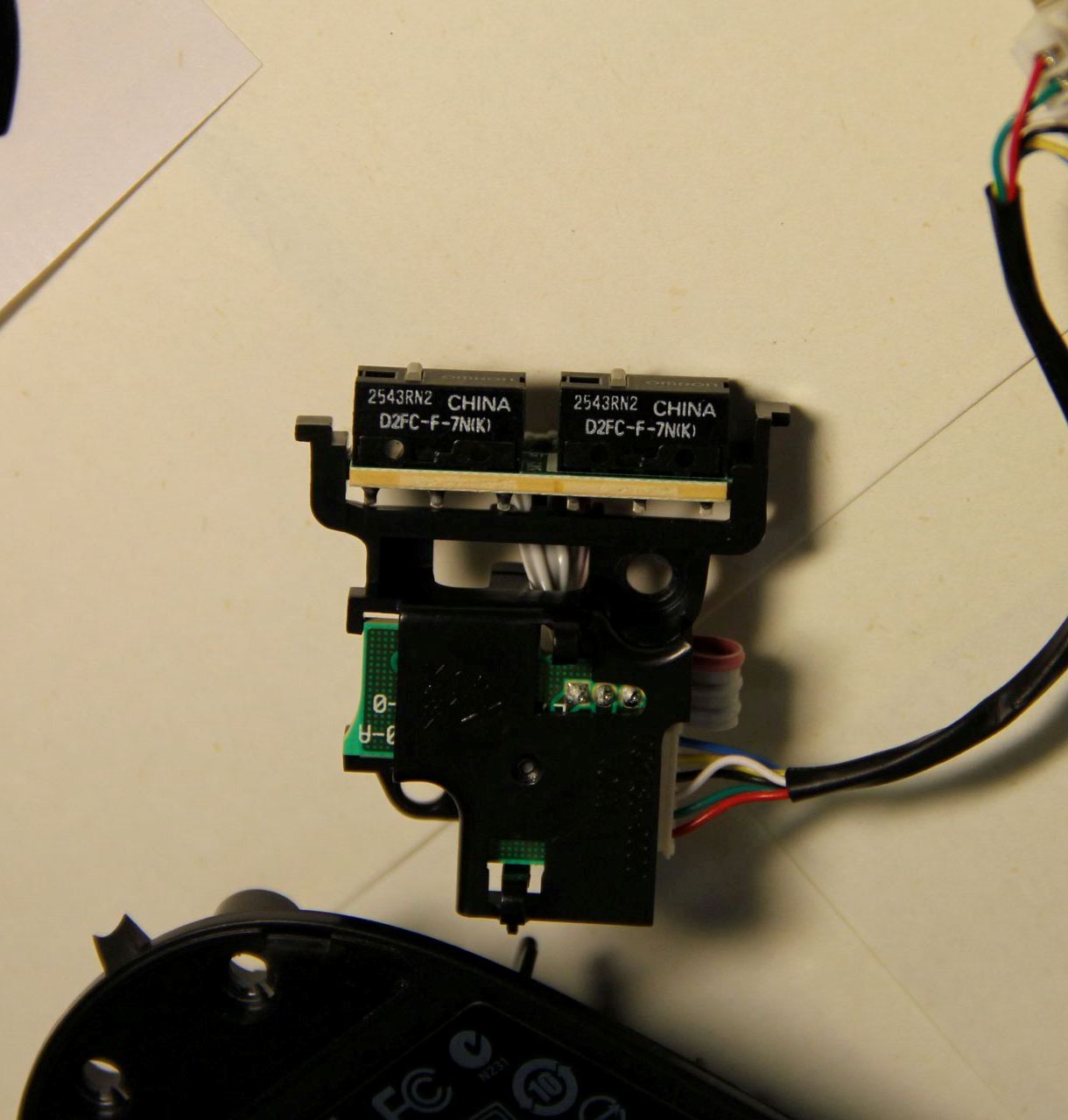

原侧键同样是HiMAKE微动，我给换成了7N(K)，点也换成了灰点，并且要磨掉一点点，不然顶得太紧。这个灰点必需换，因为HiMAKE的点比较高，换7N系列的白点侧键会有空隙
-------------

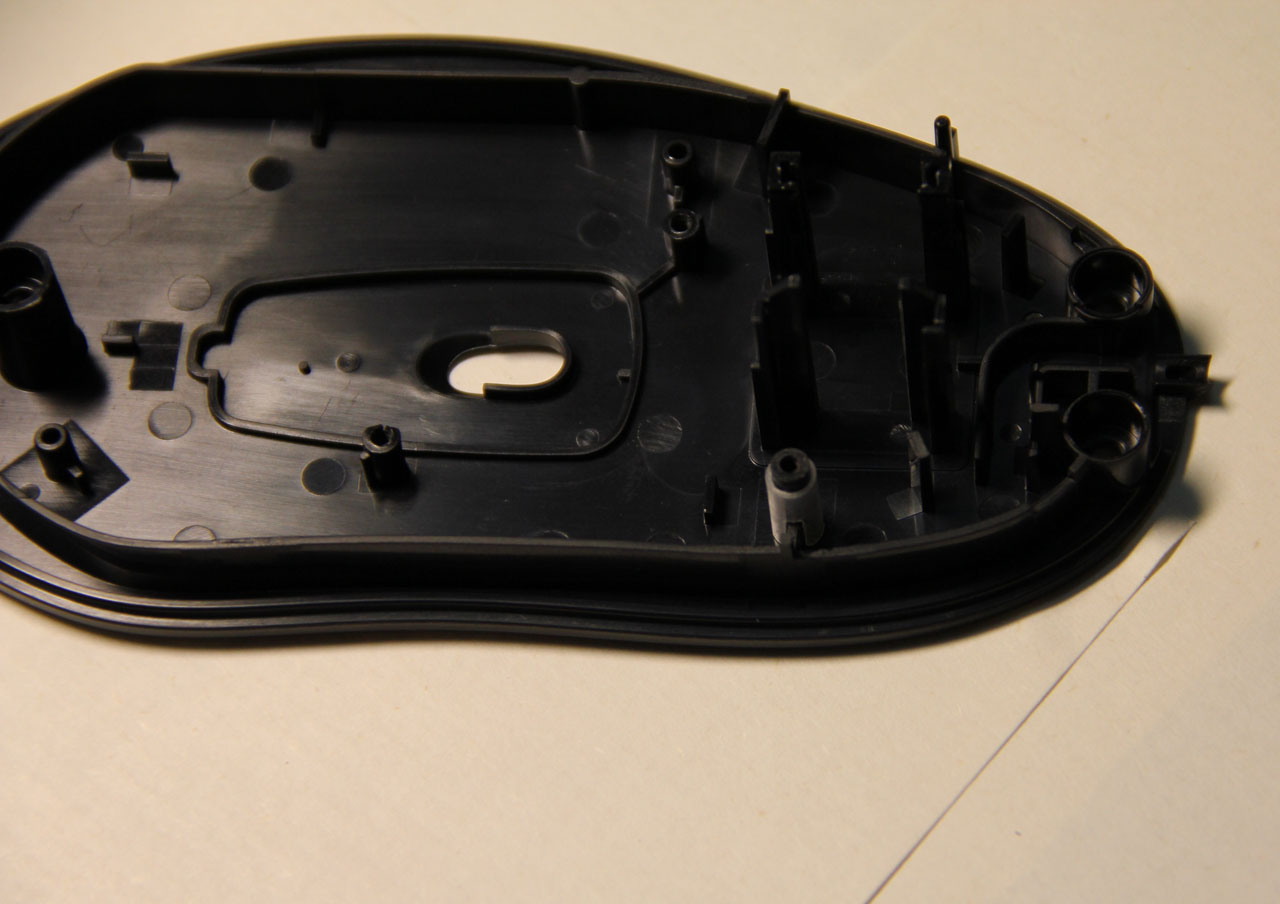

哥给螺丝位做了一个支撑柱，做这个很费时
-------------

简单总结一下我这个G400：
左键空隙（双响），不知道是个体差异还是都这样
侧面和MX518相比有点滑
G400的线虽然变细了，但是感觉还是蛮硬的
滚轮有点涩，用牙签撩一点滚轮支座的润滑脂抹于滚轮内圈可以有效缓解涩涩的感觉
左右键软硬度相差过大，左键硬右键软，（后经多次更换微动测试证实是原左右键微动硬度相差太大造成的，这应该属于微动个体差异），我觉得最好的人体工学是左键比右键硬一点点，不要太明显，其实MX5系列也正是这么设计的，上盖左键比右键硬一点点，下压点比右键靠前一点，如果两颗微动硬度一样的话，左键刚好比右键硬一点点
-------------

关于直线修正，我不知道G400有没有直线修正，我也不懂测试
其实使用中我感觉不出来有直线修正和没有直线修正的区别，但是如果知道有直线修正心里就会有点小纠结
对于直线修正我的看法是：你作为鼠标是受我控制的，我叫你直走你就直走，我叫你转弯你就转弯，我画的线直不直是我的事，你不要多事把我的线给弄直了

----------------------------------------
----------------------------------------
7月13号上传几张G400和MX518简单对比，MX518芯片是A3080E，生产日期B0912C

以下对比图均是左为G400

完全一样的外形，就是上盖和侧面的材质不同
------------

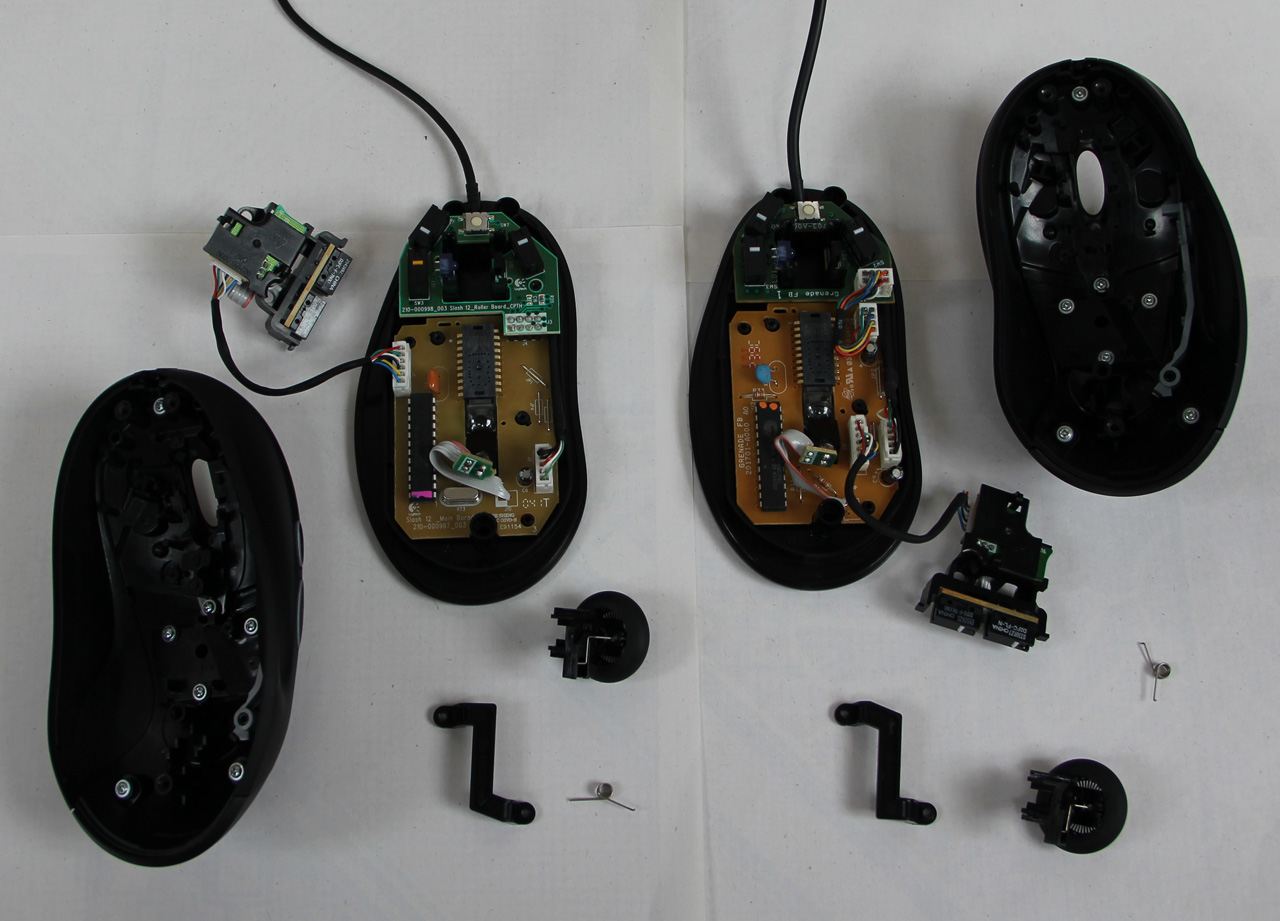

拆解对比，不懂说，自己看
-------------

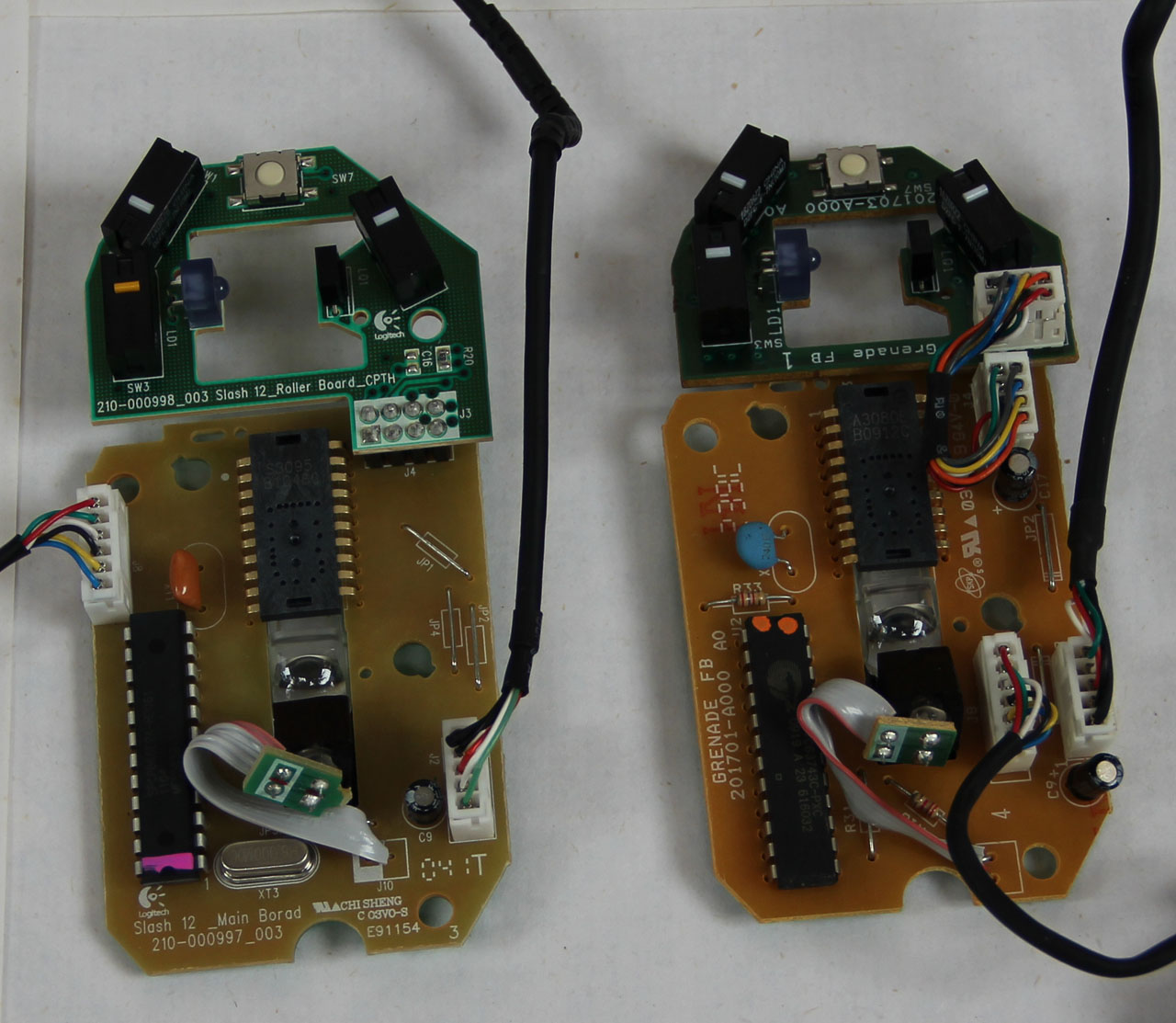

PCB板对比，G400的中键微动我又换成了D2FC-3M黄点
--------------

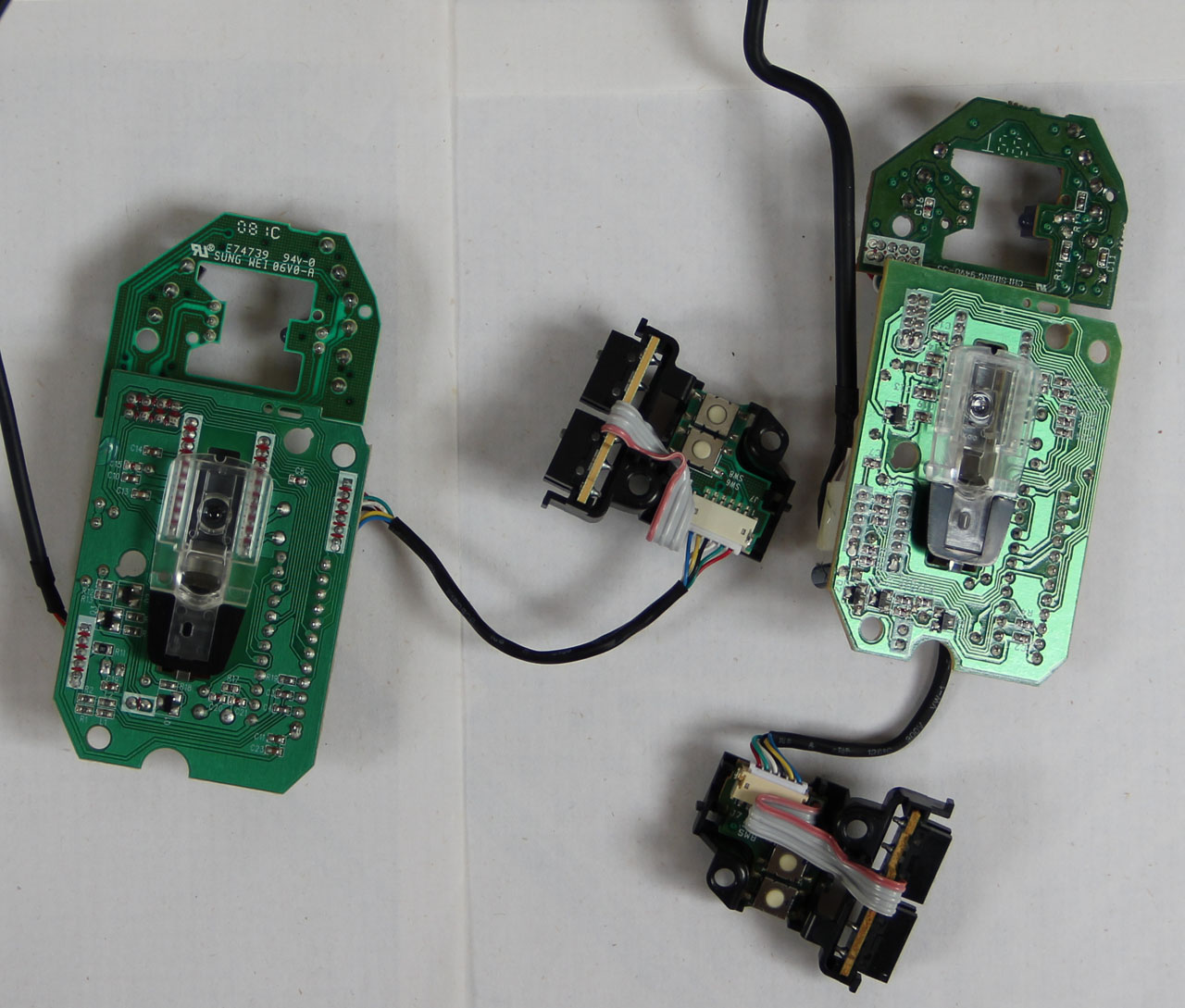

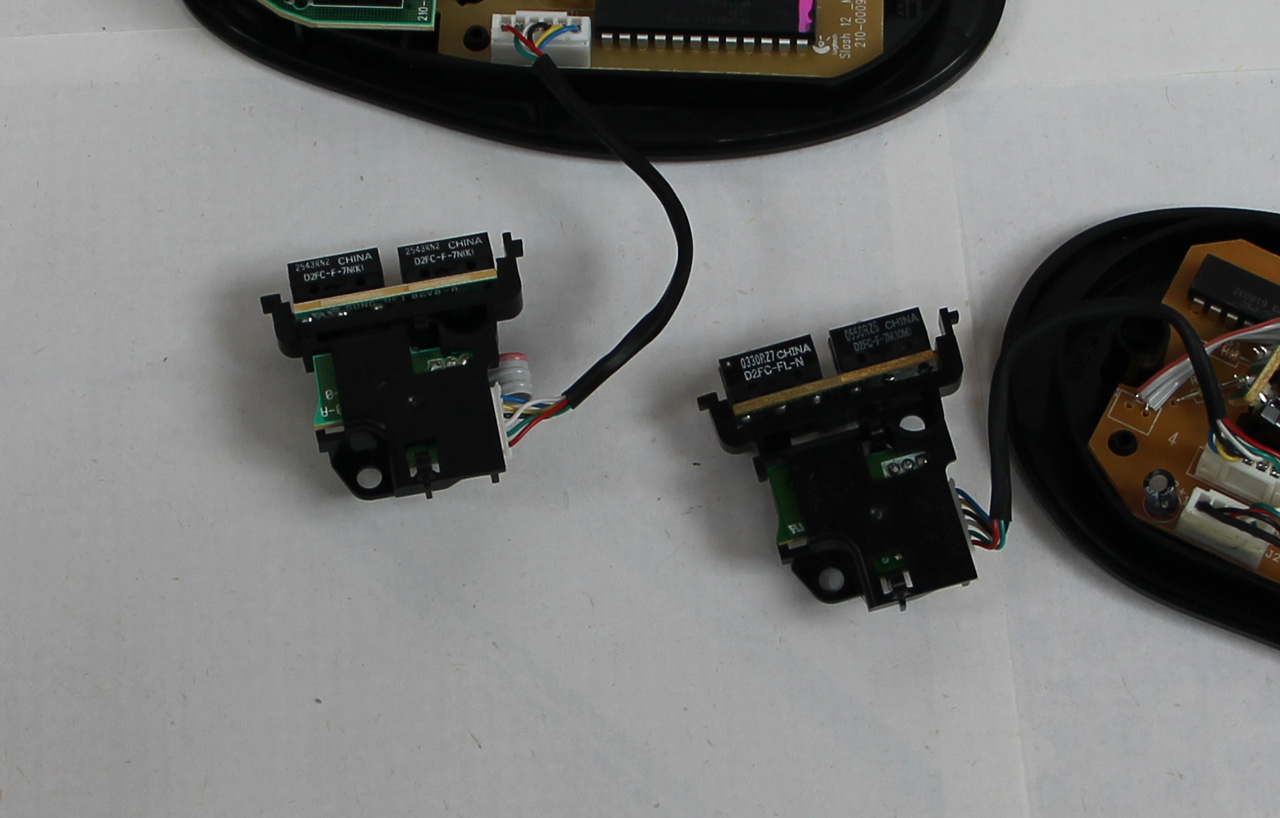

侧键构造无差别，MX518的侧键微动也是换过的，原微动是D2FC-F-7N
--------------

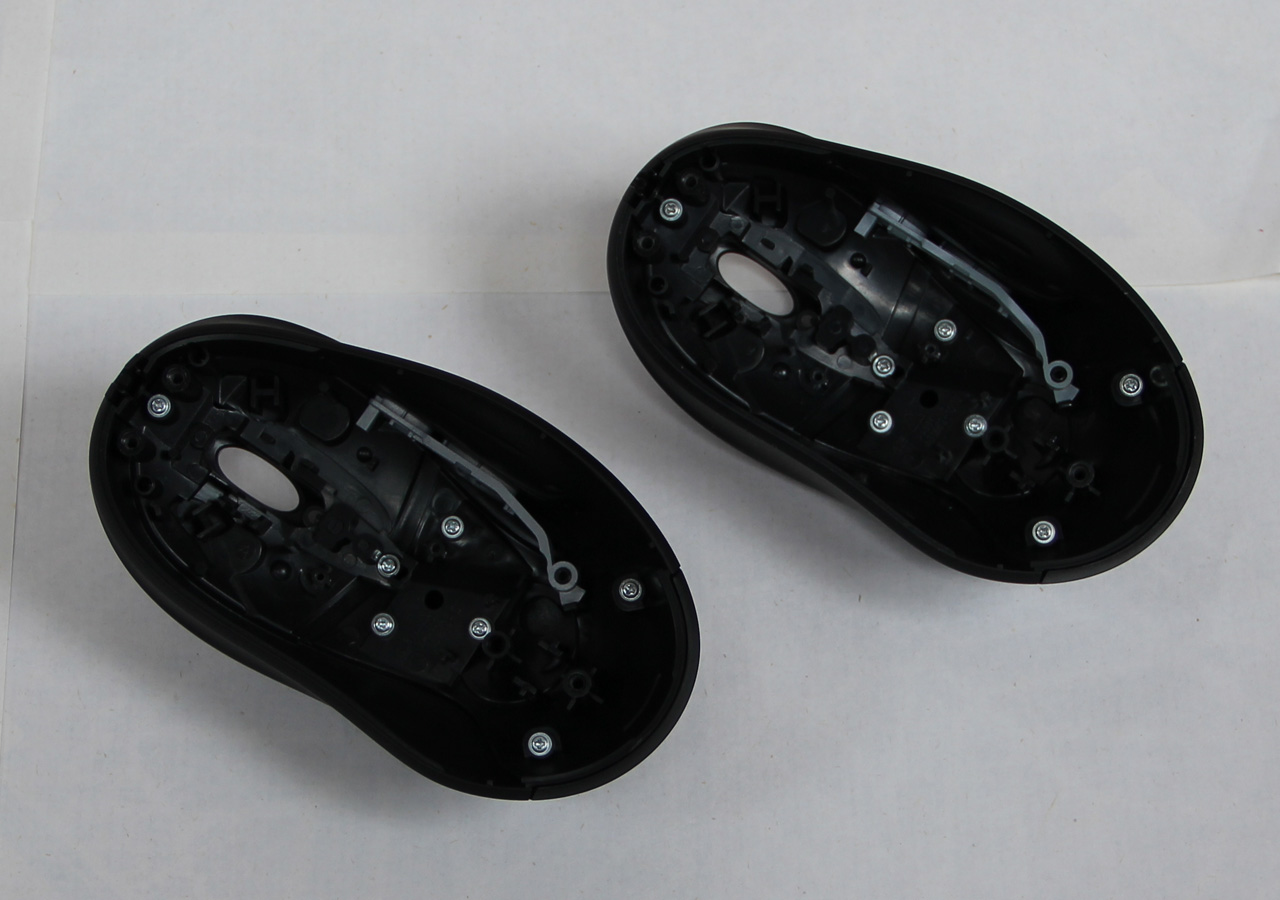

外壳和底板也完全一样，应该是同一模具所铸造

------------------------------
------------------------------
7月16号上传几张左右键调整好之后的高度图

右键原来是紧贴着中间那条压簧的，把右侧PCB板的支撑点磨掉一点点之后，右键位置下降到我认为最合适的高度，呵呵

--------------------------

原装脚贴还能用，下次再拆的话就要换了

大白菜 · 发表于 2011-7-11 22:30

从内部来说，300RMB的G500还是性价比无敌状态哈~

crossednick · 发表于 2011-7-11 22:29

本帖最后由 crossednick 于 2011-7-11 22:31 编辑

先谢谢LZ的拆解上图！{:1_059:}

呵呵，这个真有趣！难道批次不同，芯片都改了么？。。。
真希望有G400的XD都拆开看看，然后来个统计，呵呵呵。

xmiangui · 发表于 2011-7-11 22:24

3095？这还差不多，我猜是罗技特供 + 简化外围电路。

WLing.net · 发表于 2011-7-11 22:32

两个拆解电路板标识文字也不一样：

兵不厌诈 · 发表于 2011-7-11 22:44

本帖最后由兵不厌诈于 2011-7-17 09:46 编辑

楼上很细心，呵呵，偶都没注意到这些

----------------
----------------

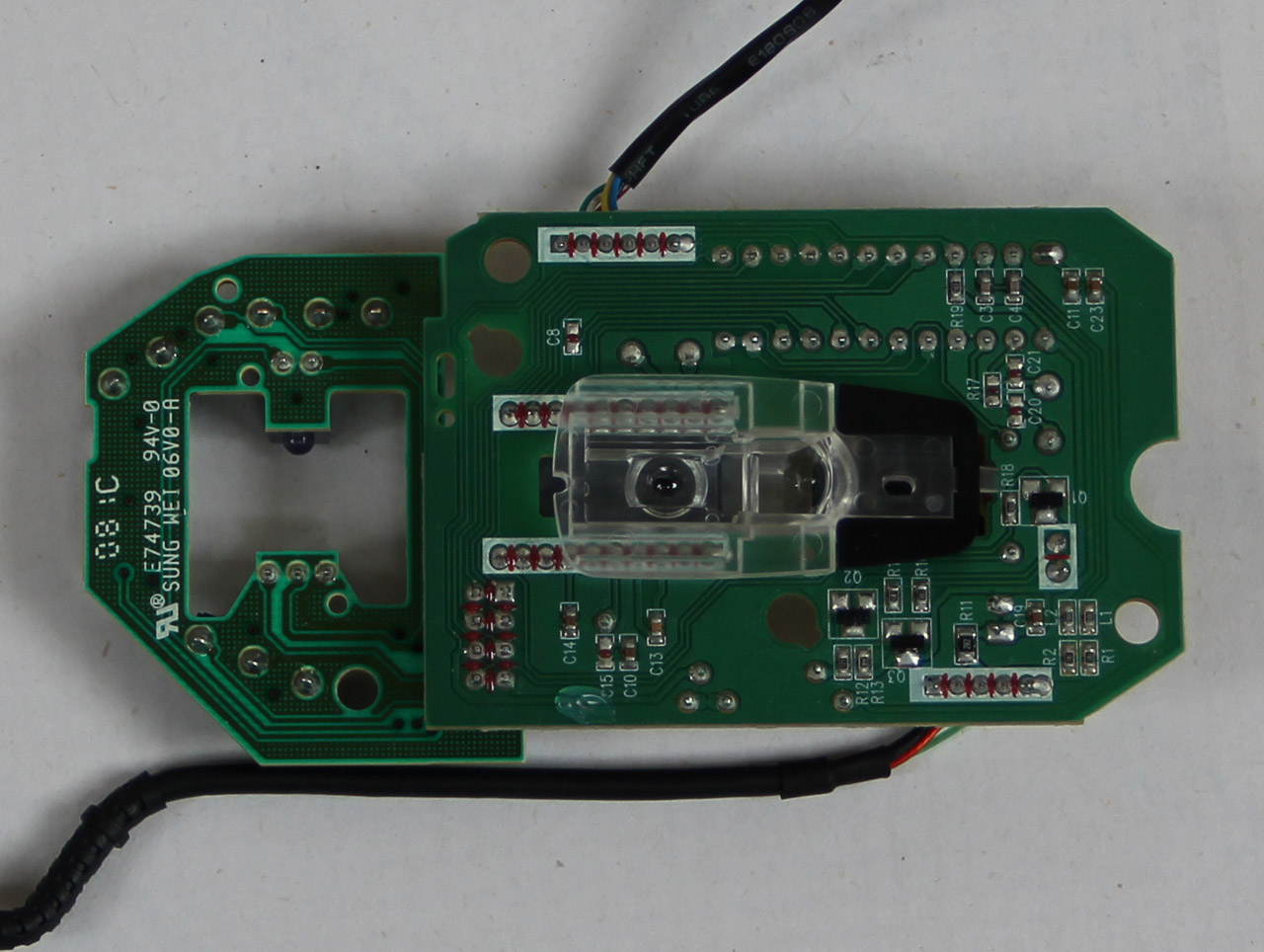

7月13号上传两张17楼crossednick要的电路板图

--------------------------
--------------------------

7月17号存几个我贴过图的帖子连接，给以后好找
http://www.pcwaishe.cn/thread-157168-1-1.html  10 楼
http://www.pcwaishe.cn/thread-173412-1-1.html  6 楼
http://www.pcwaishe.cn/thread-173741-1-1.html  17 楼
http://www.pcwaishe.cn/thread-181420-1-1.html  13 楼
http://www.pcwaishe.cn/thread-181850-1-1.html

Grern · 发表于 2011-7-11 22:45

G400现在卖多少钱我觉得罗技设计就这样了这个鼠标和MX518除了DPI 还有什么区别？

wwq5536 · 发表于 2011-7-11 22:45

本帖最后由 wwq5536 于 2011-7-12 08:45 编辑

顶之！

第二行的B1046就是10年46周生产的。

greatdeer · 发表于 2011-7-11 23:14

总感觉那个土黄色的电路板怪怪的。有点30元的山寨鼠标的感觉
同样的30元的响尾蛇主板为啥就那么精致那么帅呢。。。

18502539 · 发表于 2011-7-11 23:24

老土了
