剪线已入  莫要惊慌  等我评测

为大众及论坛规定着想  不发店家地址。对不住各位没下手的坛友了 淘宝只4个  我一个 另外3个 被一秘密人士全部打包了  暂时淘宝无货。不过过几天应该会有批量这种7G到来。
等我评测。
遥想去年我推荐剪线噬人鲨 祸之顿起，特今日自己玩 谁也不管。

有人说这键盘还要配键帽 还要手托 什么的可能都够买二手的了  ！

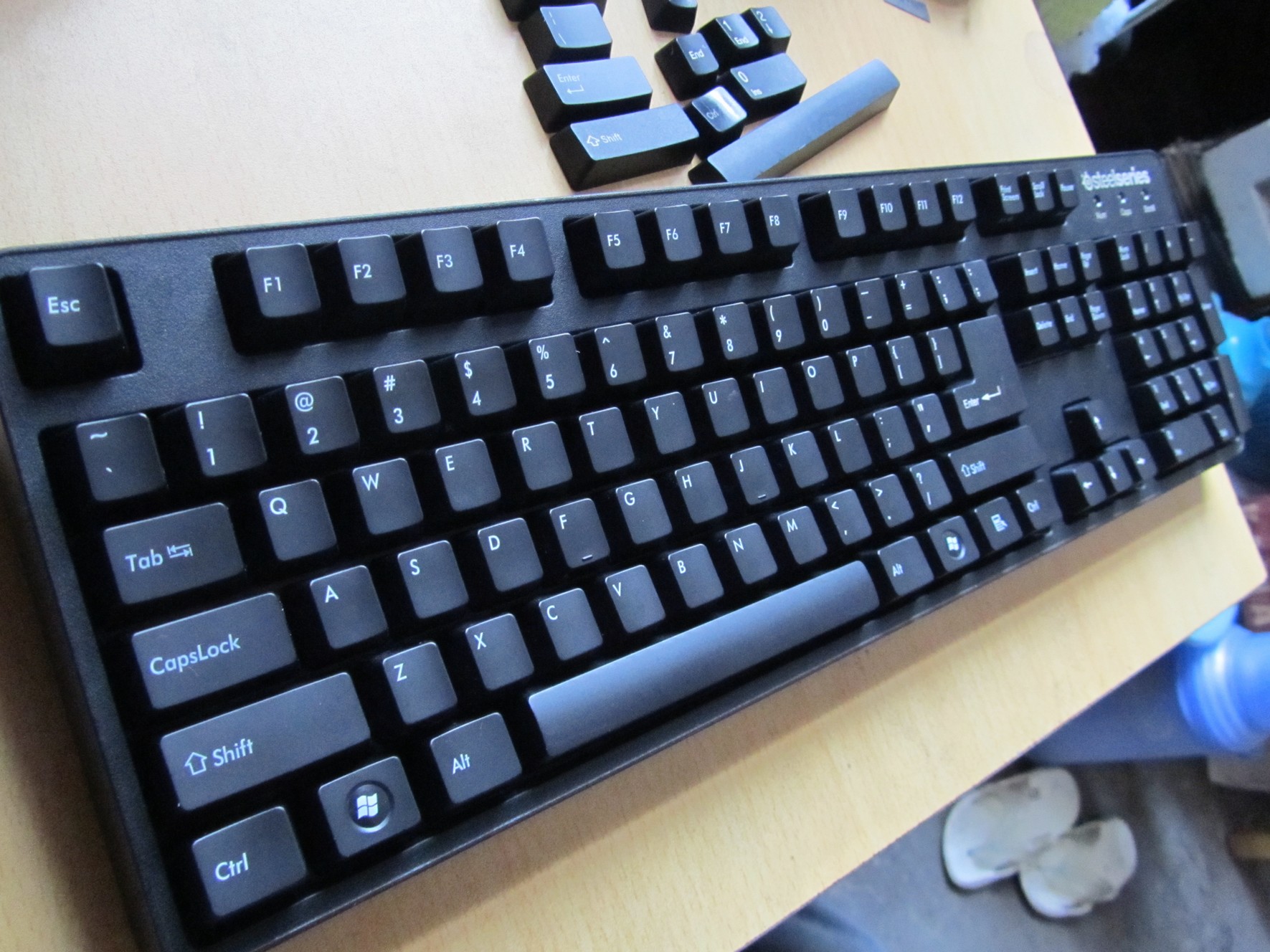

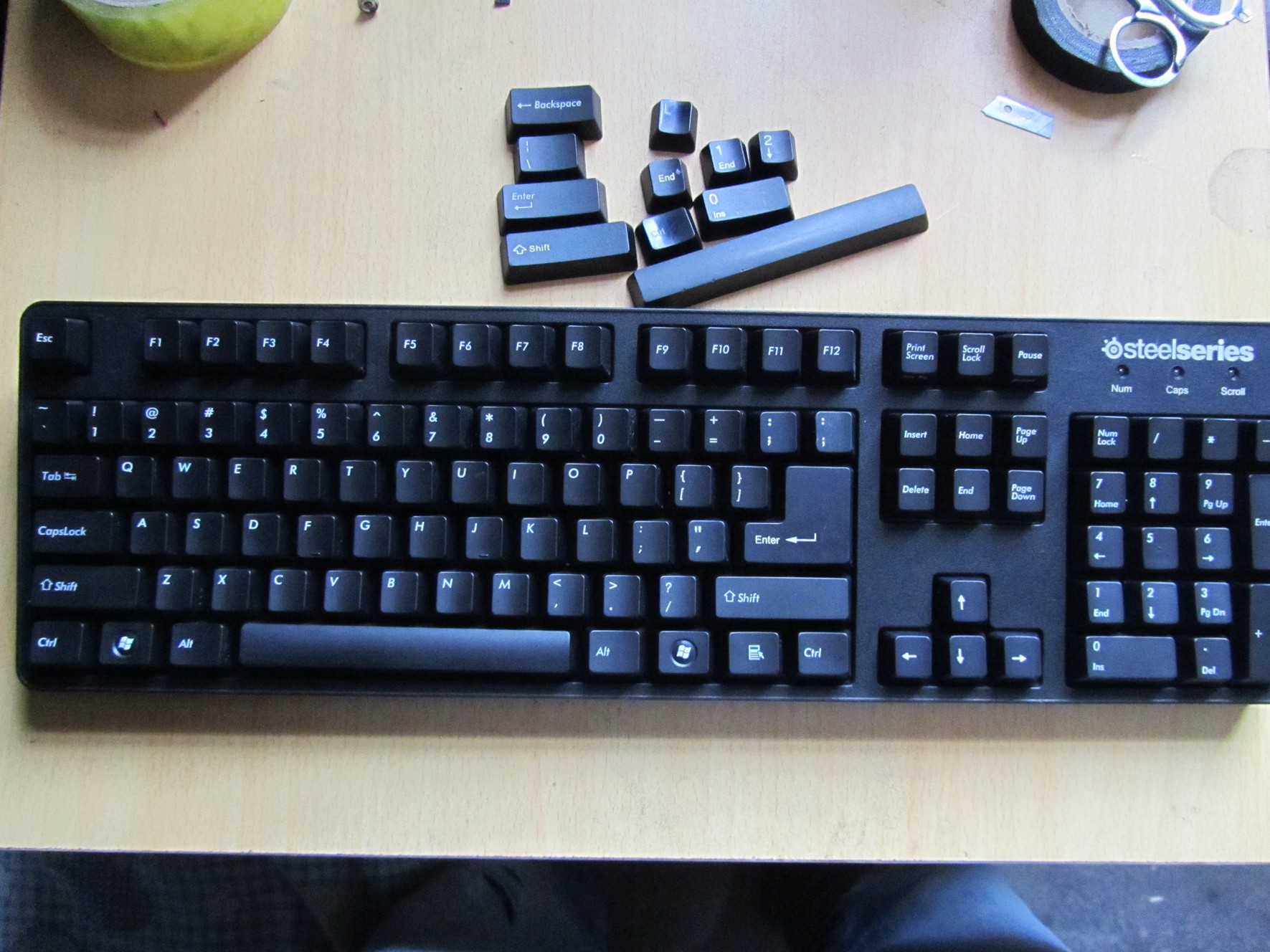

本人200包购入7G 还自带了几个键帽(空格回车等 见图) ， 85包购入104键帽(两天后到)  ,接线自己接不花银子，总价为285   手托暂时不要。值不值自己合计。

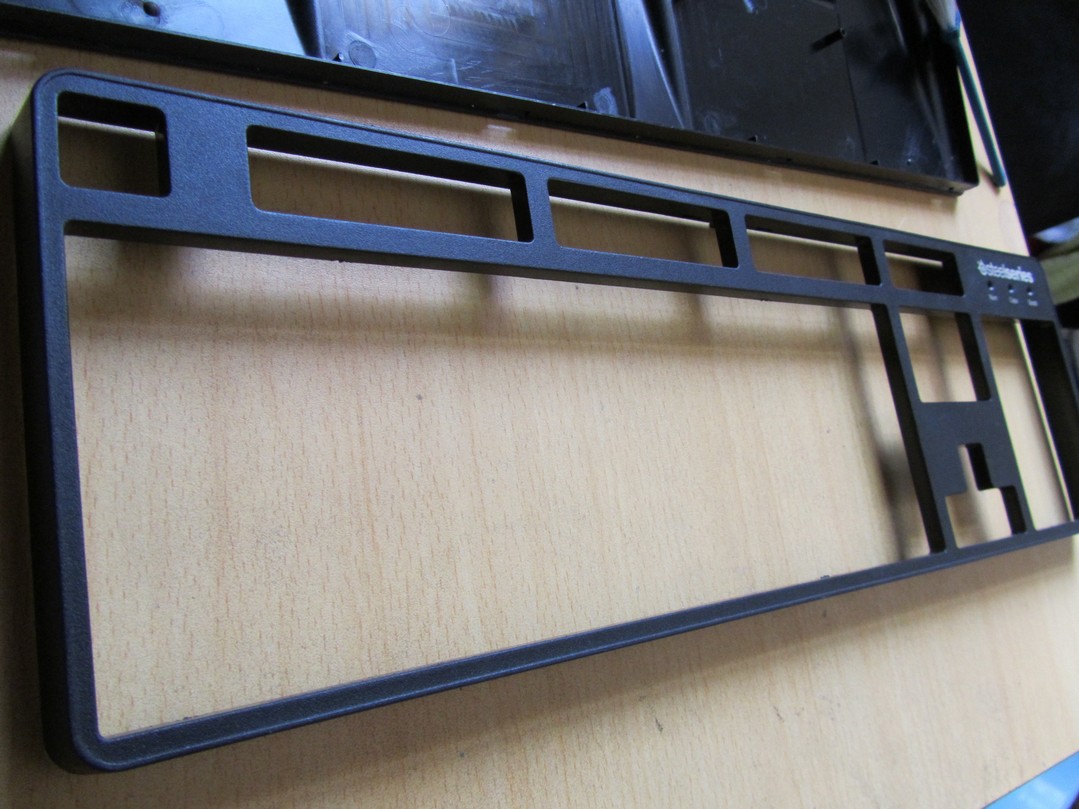

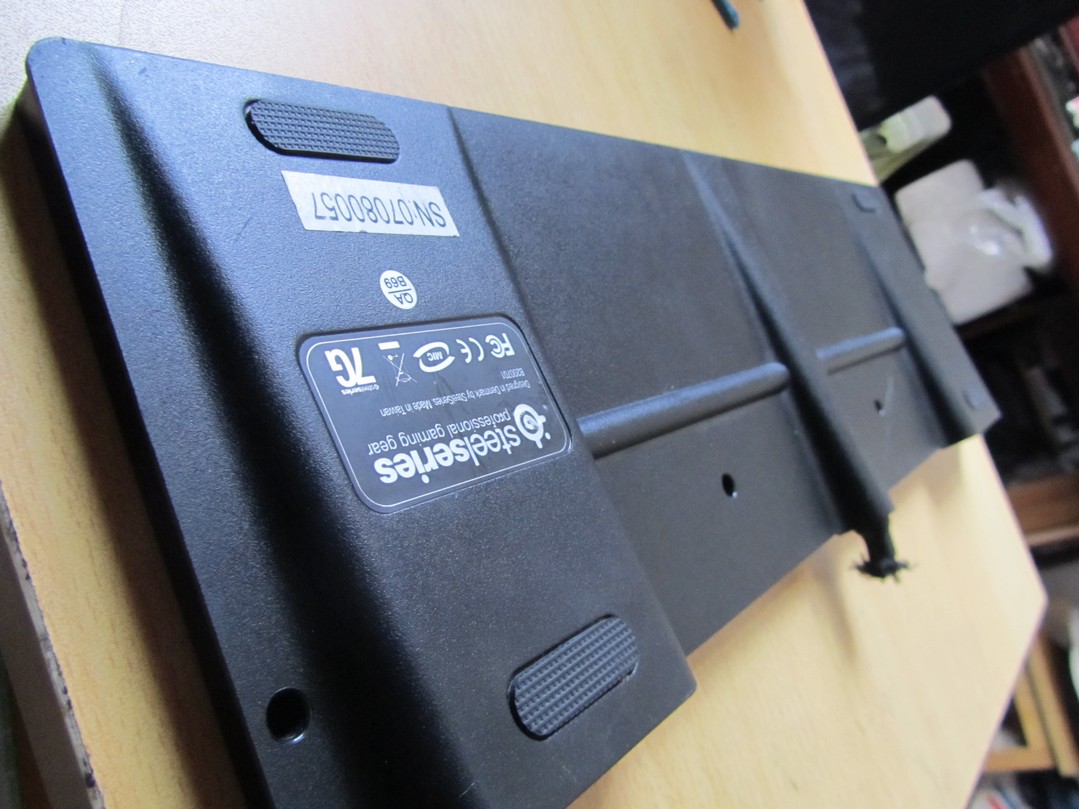

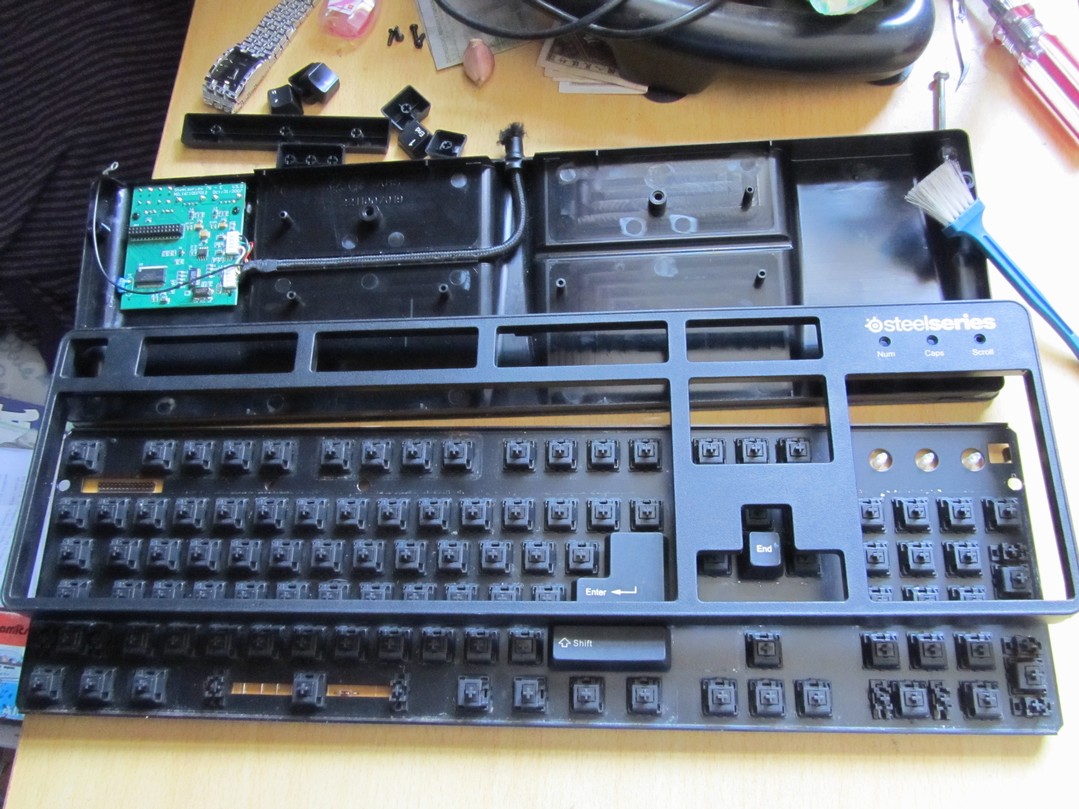

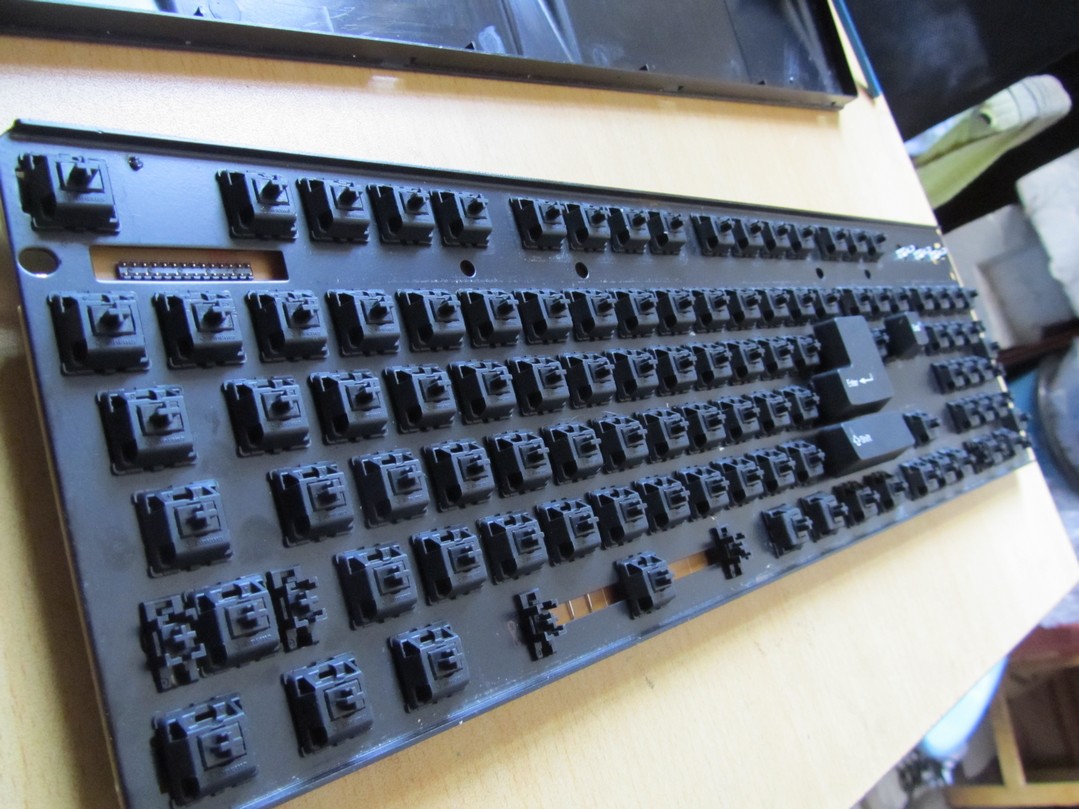

键盘已到  已经拆解 成色9新 电路完好 螺丝完美无拆解

先上图     文字说明待补

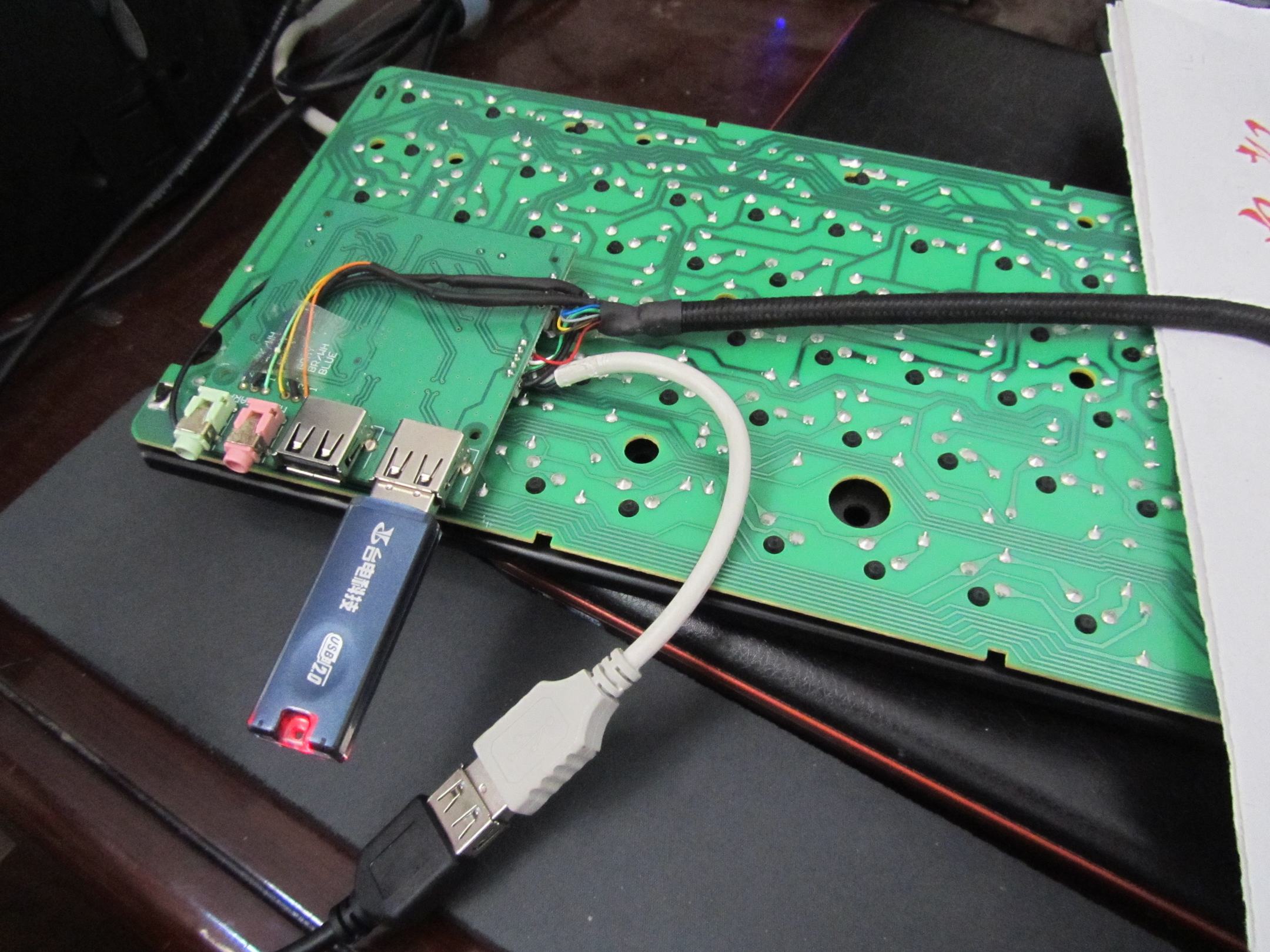

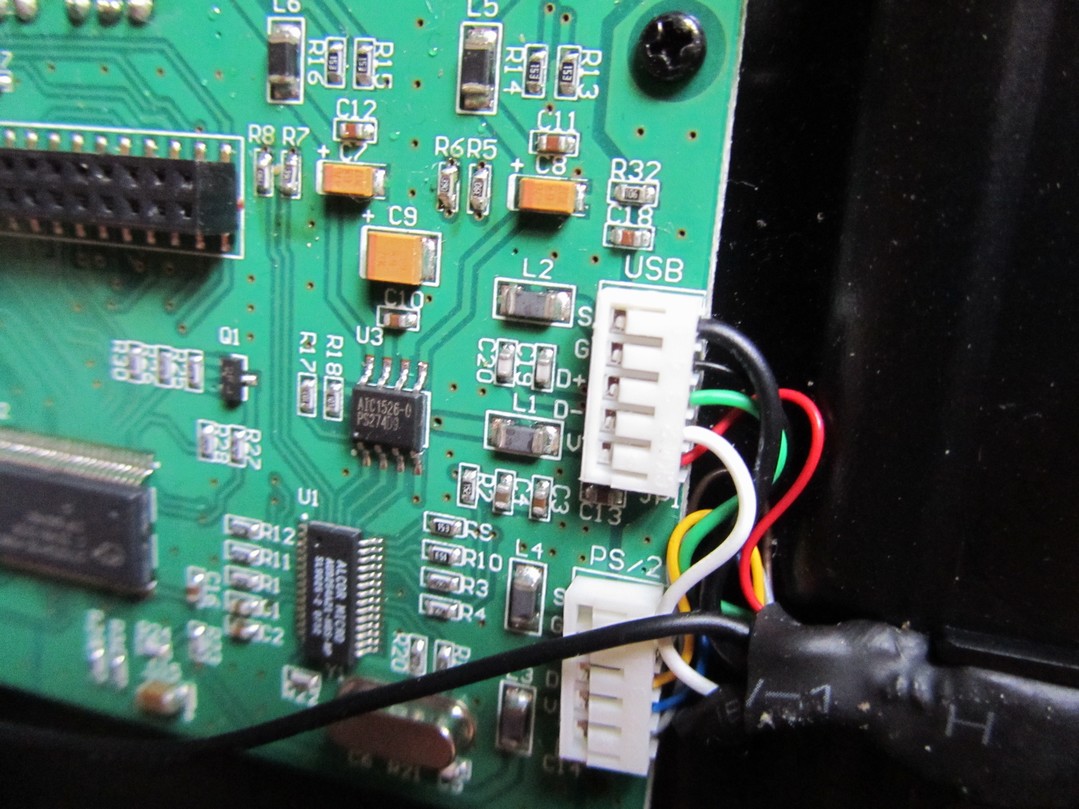

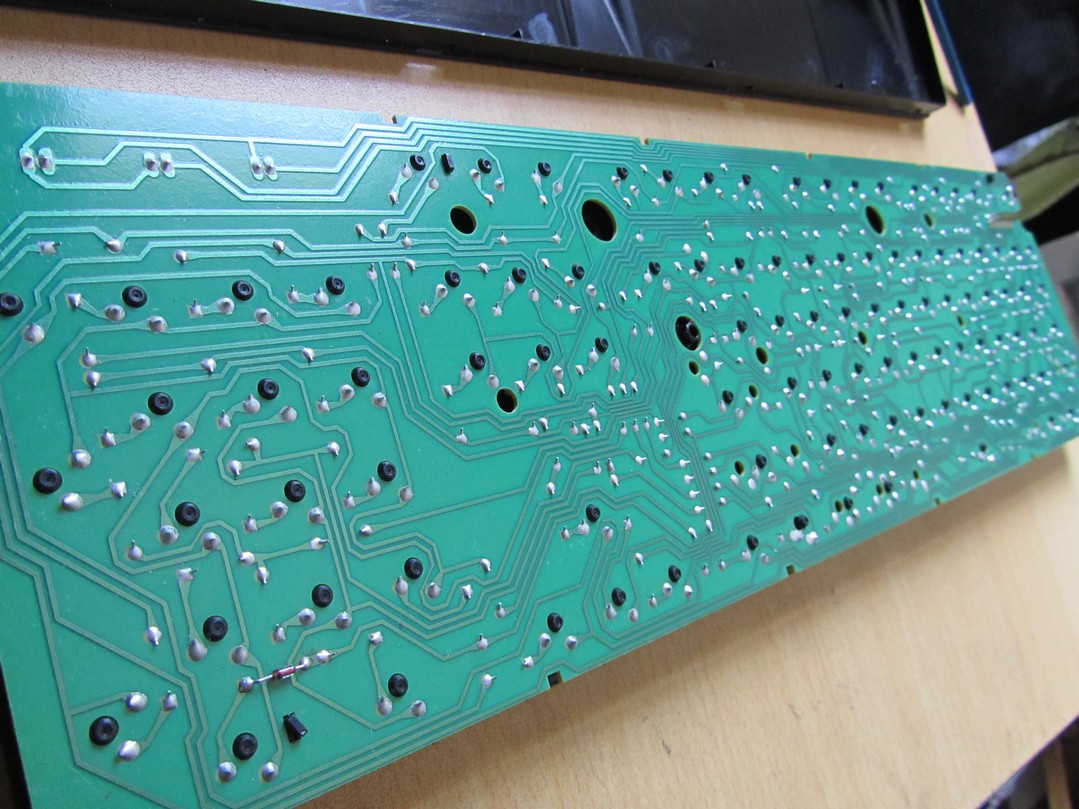

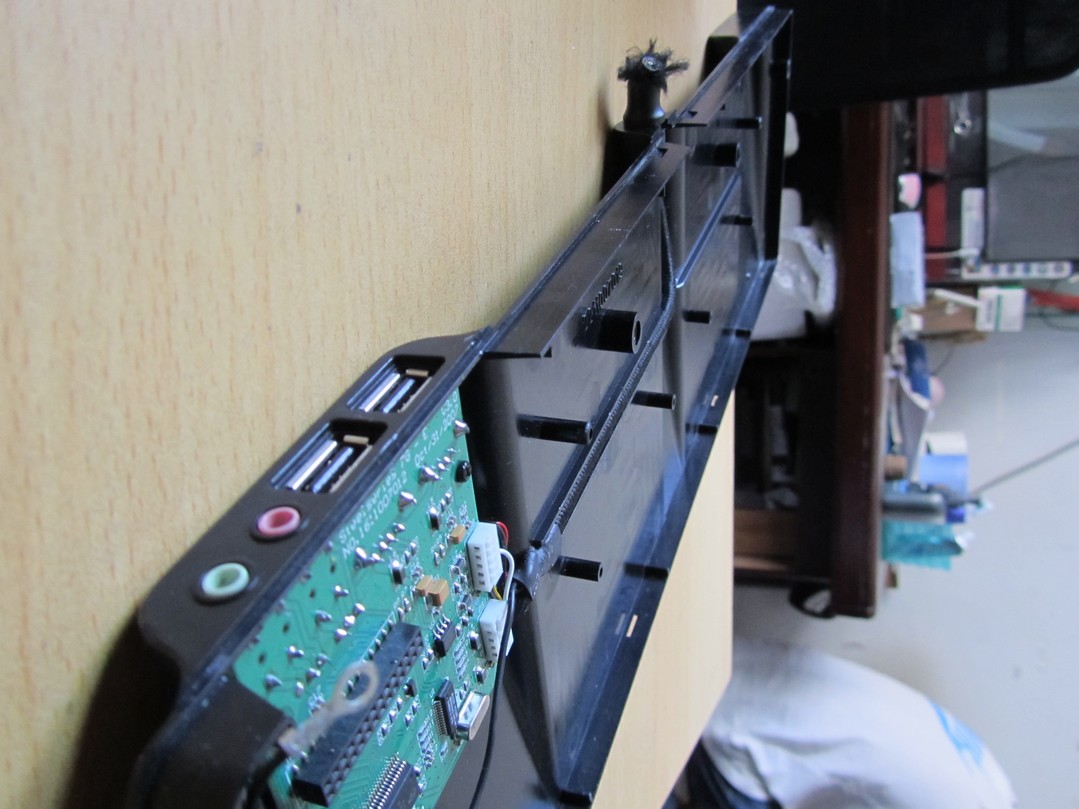

最后两张图 上面电路上写的很清楚  USB  和PS2  一共5+4跟线 颜色也好区分  很好接  背板后面各3跟音频线

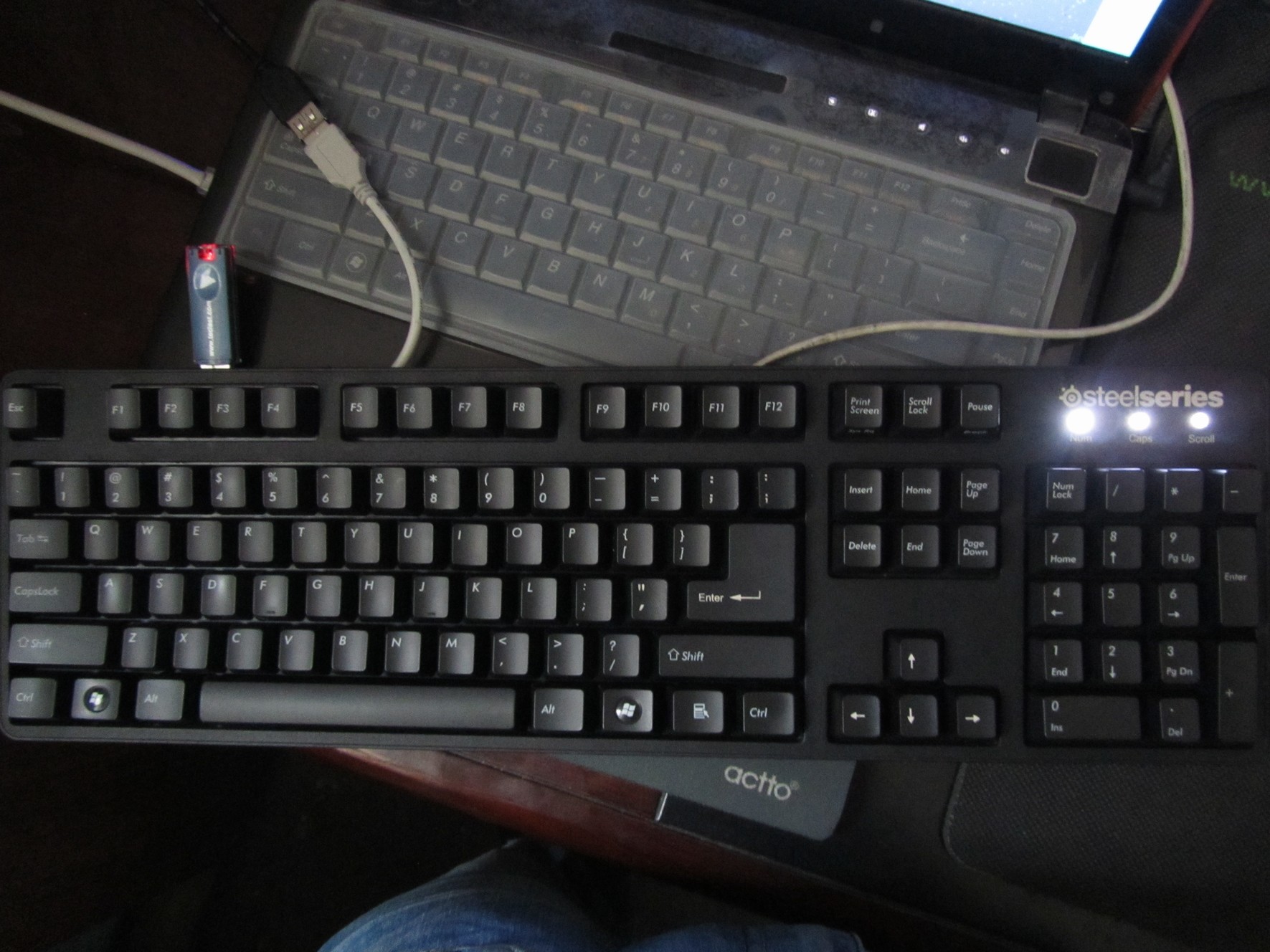

已经接线，扩张USB可以用 U盘插上可以读取。

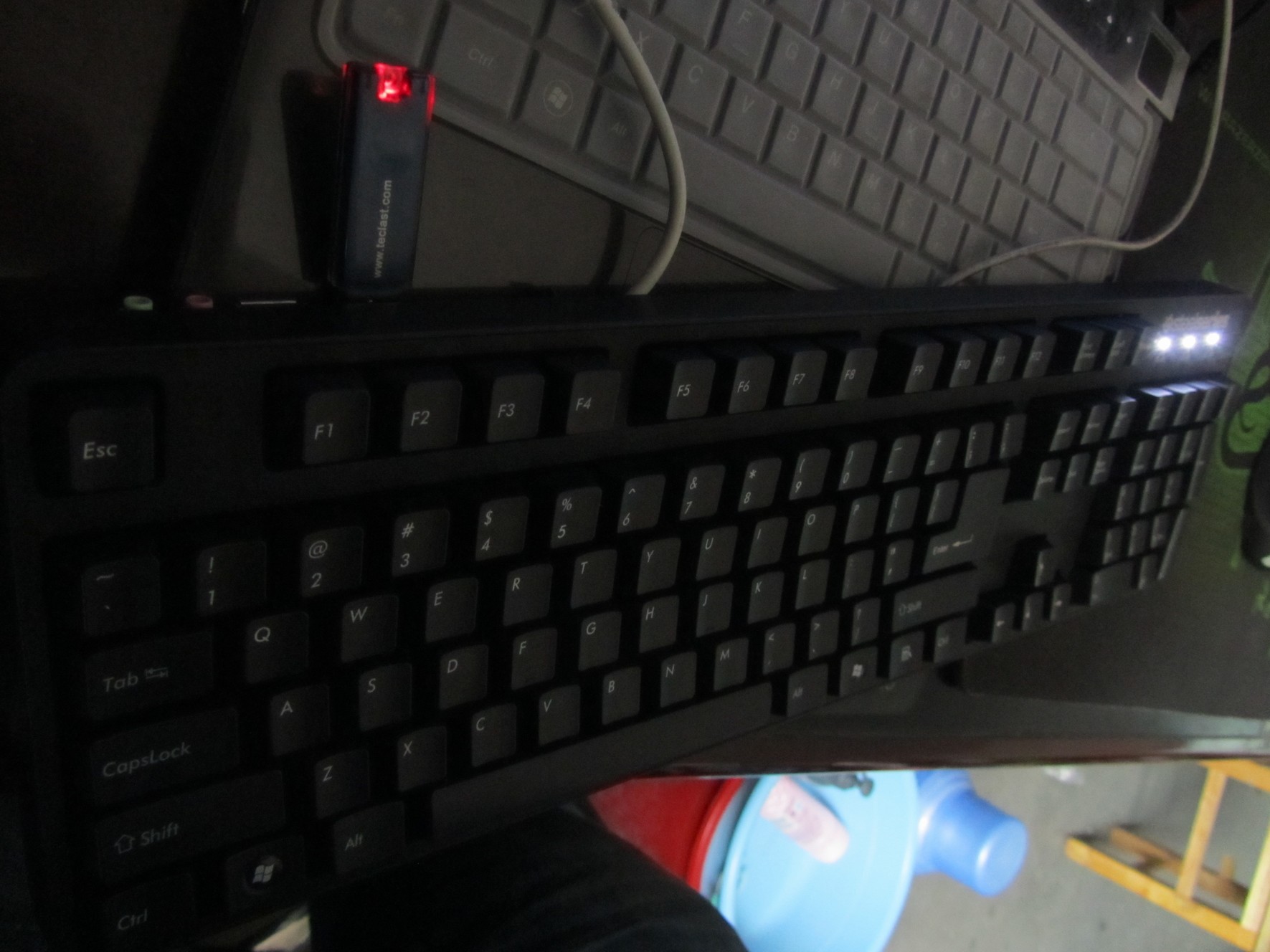

PS2已接上  不过3灯频闪，可能接线有问题或者焊接不牢固，也可能之前我接PS2的时候插错针脚了,MCU烧掉了 ，之前插错了电路板都热了- -.      再研究研究    有可能悲剧了- -
在这之前还试着接上USB  不过插上弹出找不到驱动，无法使用。



                    六一儿童节

线已接好  PS2 有问题  3灯闪 待改线修复或修复MCU处理芯片

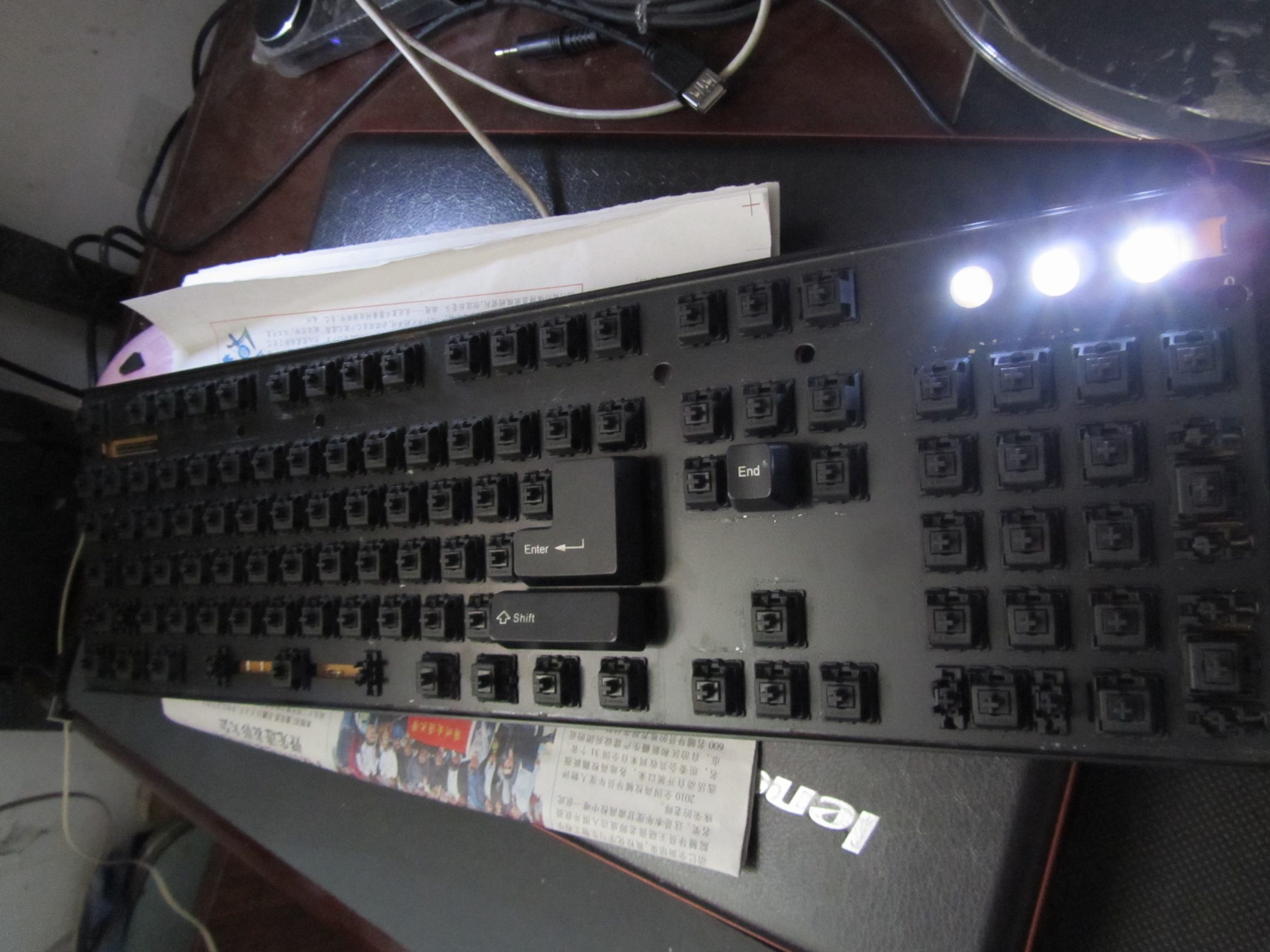

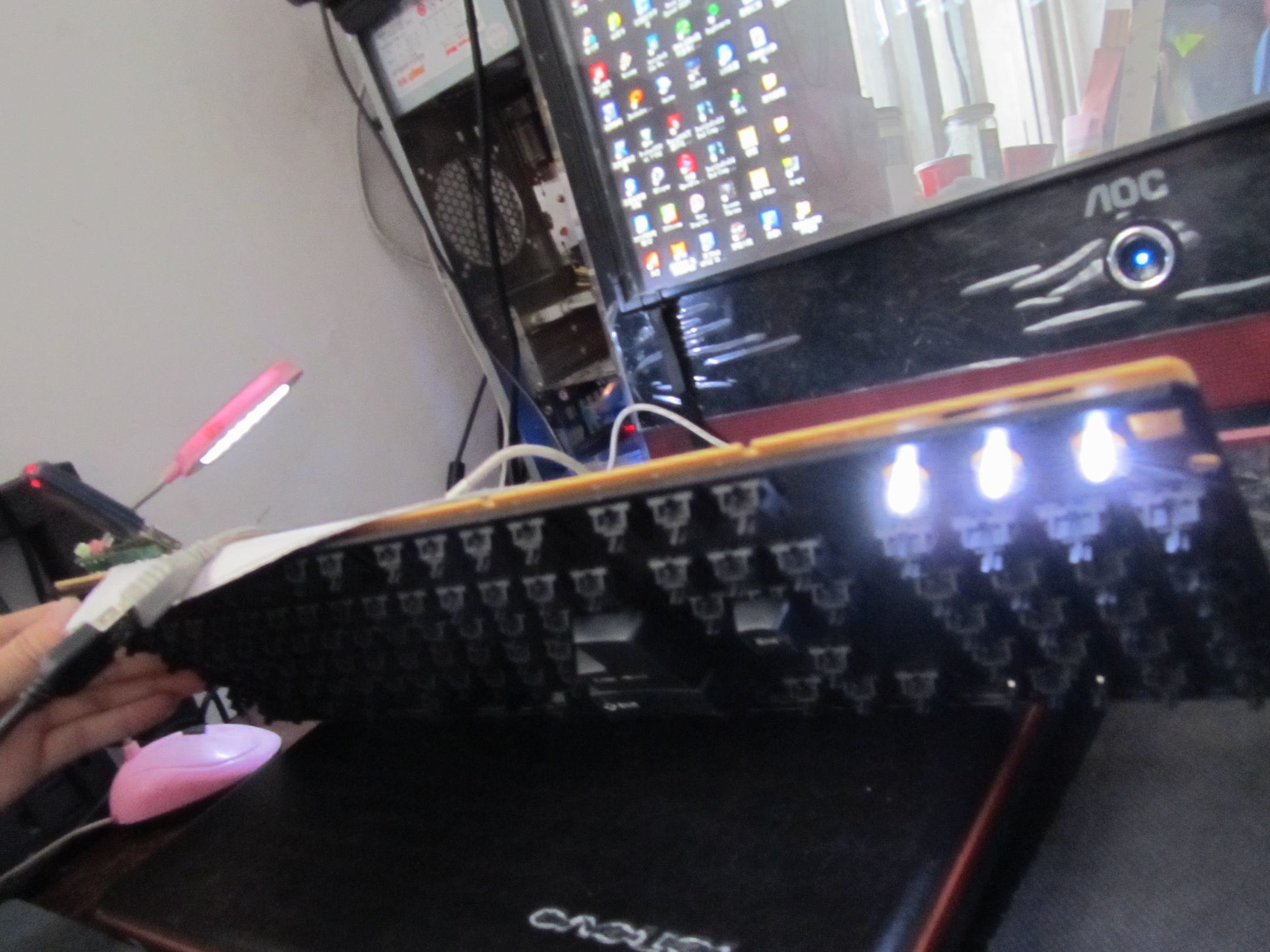

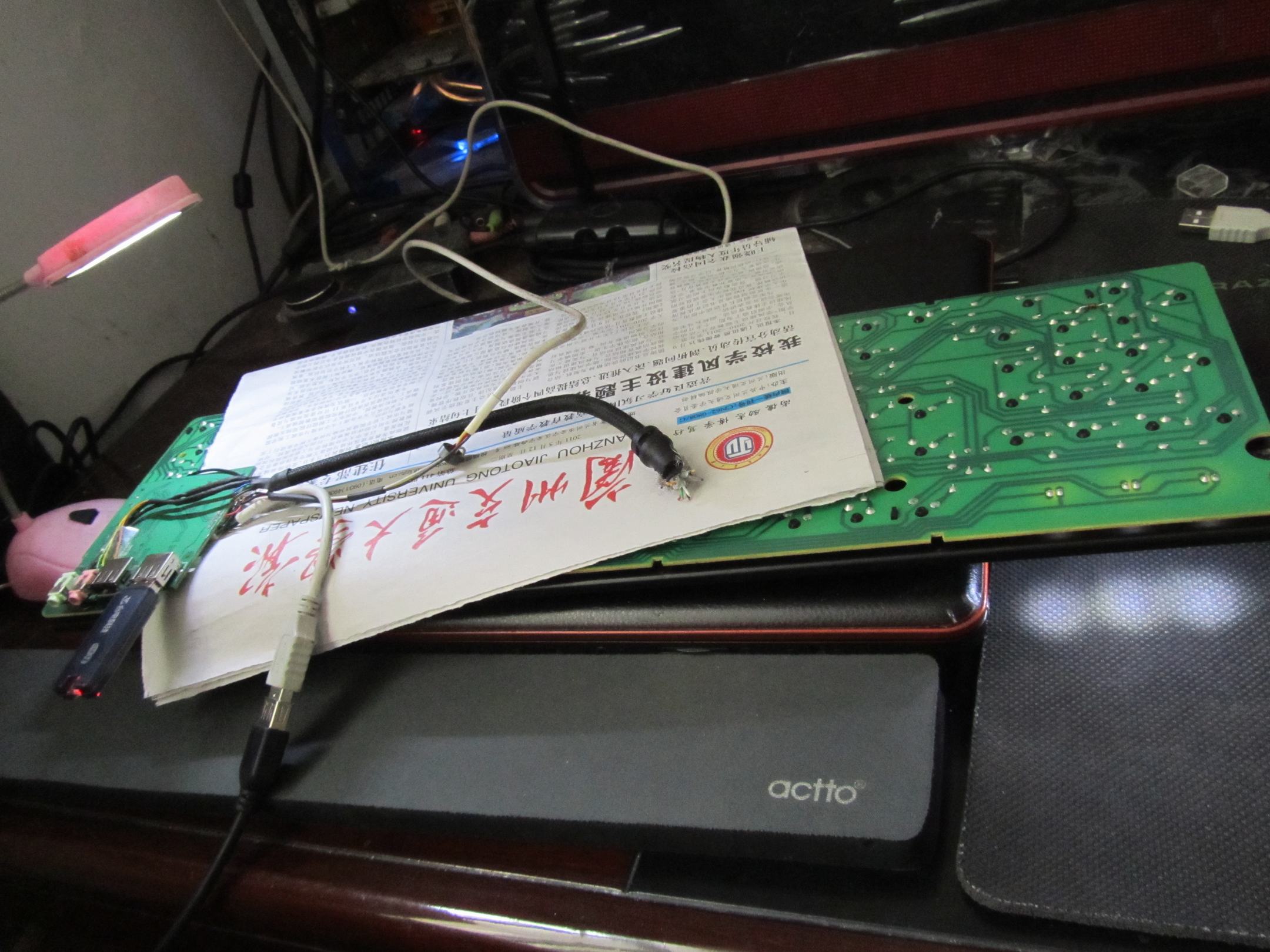

最后一张为初步接线效果图  （未接耳机线，我用声卡的暂时先不接了）

夜  参考一些文献
找到3灯频闪原因  推测是MCU被KO了  参考文献http://zhidao.baidu.com/question/9236083.html

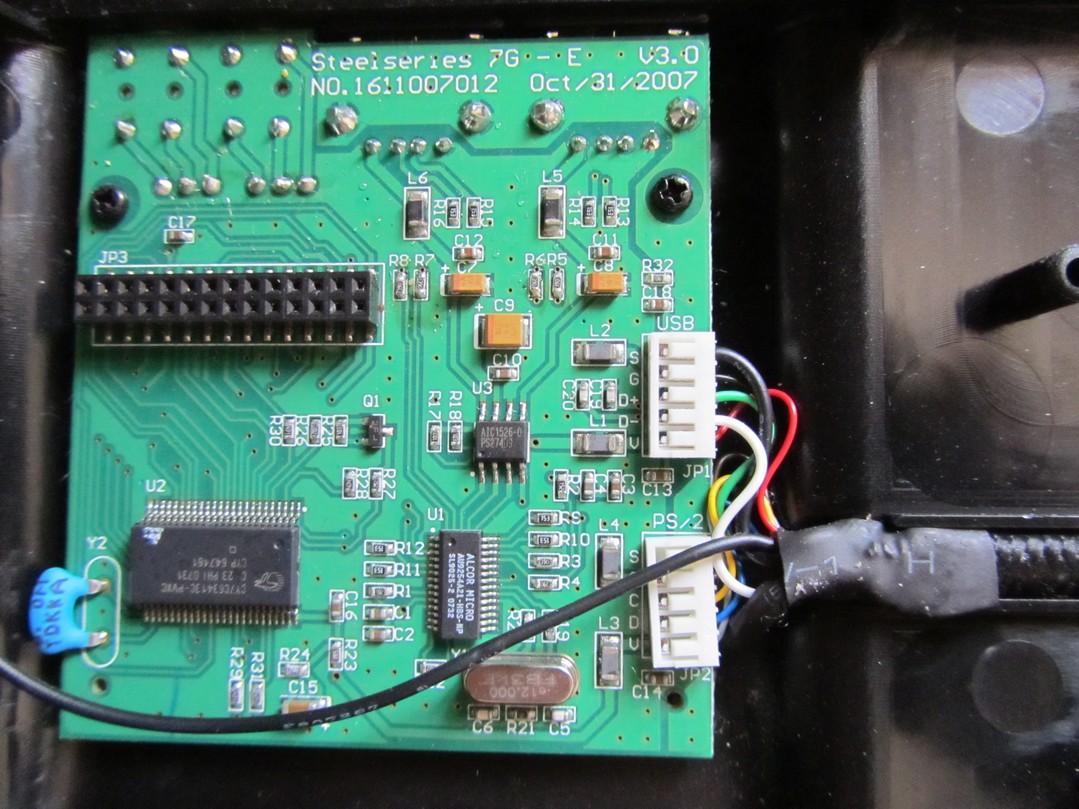

然后去电路板上找MCU芯片是哪个   一共找到3个芯片
1.小号    AIC1526-0PS                      数/模混合集成电路
2.中号    ALCOR MICRO AU9254A21    USB集线器芯片 参考文献   http://pc120.hrbit.com/NewsShow.asp?PubDate=2007070511244&NewsPageSize=7
3.最大的  CY7C63413C-PVXC             USB 微控制器  IC MCU 8K USB LS PERIPH 48-SSOP     最后一个应该是MCU芯片   参考文献http://www.goic.cc/goods-11585368-CY7C63413C-PVXC.html
http://china.nowec.com/supply/detail/16588845.html
明后天去电脑城配个CY7C63413C-PVXC这个芯片 价钱大概二十 找熟人帮忙焊上


至此 我的7G剪线算是快要终结了  这里面原电路本身是好的  我自己接线接错导致3灯频闪，不能算是剪线的7G不好什么什么的  大家也不要喷。如果再给我一个7G剪线  一定接线完美（第一次按照颜色接的，根本不对，要自己从测 V，D，C，G，SG  5跟线。7G上的电源V用的是灰白色，我的PS2线V却是棕色。相反的7G的G地线却是棕色 .......一切的一切不能按颜色接,要从新电表测试 或者小灯泡通电测试。）接线法则http://zhidao.baidu.com/question/134844284.html?an=0&si=1  供参考。 7G的USB  VDCG  分别是红白绿黑  PS2 是灰蓝黄棕，你找来的线千万不能按颜色接，我就是这么出错的。一定要测试。相关测试方法请百度 PS2一共6针 接4跟就行 第5跟是SG 接大地的,7G就是单出这么一条线接在了键盘的钢板上。

还有一点 7G的线是PS2  我想改成USB 结果提示找不到硬件或者驱动什么的，查阅资料 说是PS2键盘改USB几率小。参考文献 http://zhidao.baidu.com/question/134826859.html?an=0&si=3
