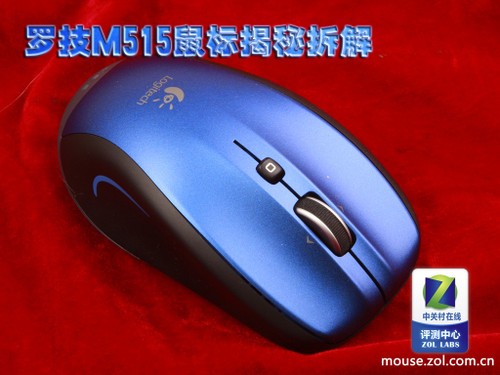

首款镜面底盘鼠标M515　　[中关村在线键鼠频道原创]2009年，瑞士巨人罗技推出了采用“无界引擎”，可在玻璃上使用罗技M950、M905鼠标。仅一年半的时间，罗技再次推出了可在沙发上使用的罗技M515鼠标。如果M515鼠标仅凭可在沙发上使用这一技术绝对不会引起广大网友的关注，关键之处在于罗技M515取消了自光学鼠标发明以来，一直附在鼠标底部的光头成像孔。罗技M515鼠标的出现让鼠标成像不再受到灰尘毛屑的干扰。


罗技M515鼠标拆解开始
    官方报价仅299元的罗技M515鼠标，是如何实现无光孔成像？它使用的是什么光学引擎？内部做工如何？今天笔者将为大家揭开罗技M515鼠标的神秘面纱。

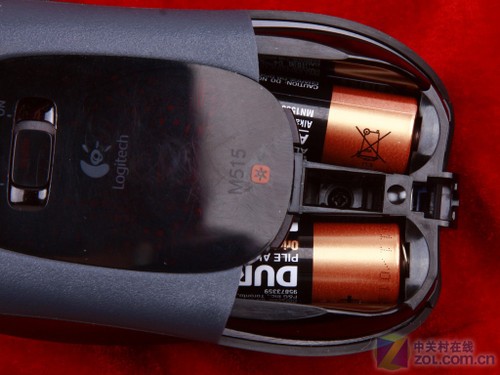

罗技M515鼠标拆解开始    取下罗技M515鼠标底部的电池盖，就可以看到接收器收纳仓内部有一小颗螺丝，用十字改锥卸开，罗技M515鼠标的拆解之旅即从这里开始。
产品：M515鼠标 罗技 鼠标


罗技M515鼠标上盖构造
罗技M515鼠标内部初窥
    卸下鼠标接收器仓内的螺丝，将罗技M515鼠标的上盖向上揭起并向前推，就可以将鼠标上盖和底盘分离开来。

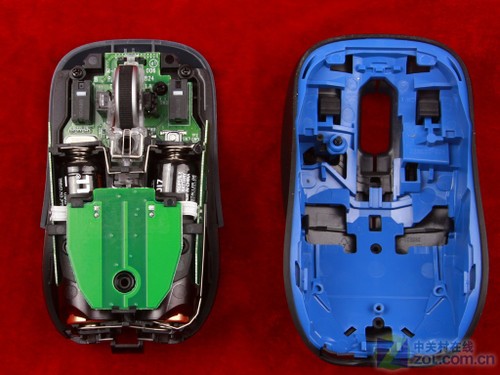

罗技M515鼠标内部一览

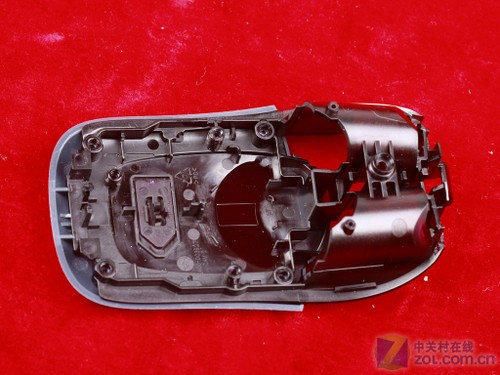

罗技M515鼠标上盖特写
惊艳的上壳设计
    首先来看罗技M515鼠标的上盖，罗技M515鼠标上盖设计给人感觉很是别出心裁。外壳只露出一丁点蓝色的鼠标上壳必然全部采用彩色注塑制造，这在鼠标界中也是极为少见的事情，通常情况下鼠标上壳都是采用黑/白两色材质注塑加工。

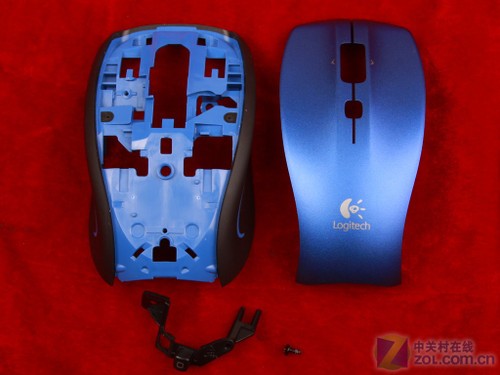

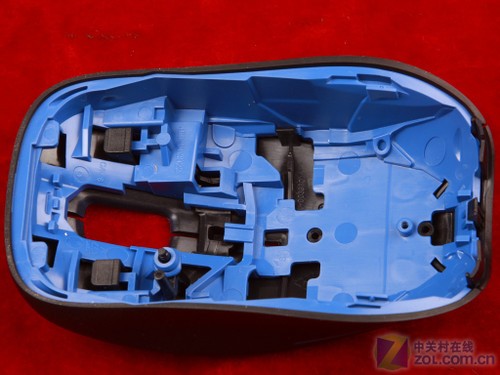

罗技M515鼠标上盖分解图
    由于罗技M515鼠标主要针对家庭HTPC设计，用户使用频率较低。所以鼠标按键板同上壳之间仅采用卡扣方式进行固定，而没有像G系列游戏鼠标一样采用大量螺丝固定。
复合橡胶侧裙

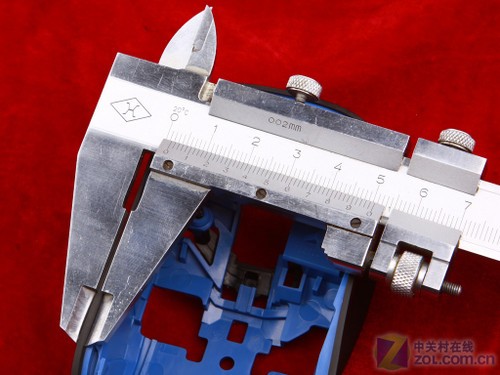

罗技M515鼠标侧面复合橡胶层特写
    罗技M515鼠标侧裙部位采用了复合橡胶设计，同大革命、M950等鼠标不同的是罗技M515鼠标侧裙为橡胶全包结构。复合橡胶层厚度达到1.5mm，其所带来的舒适手感远非类肤材质所以比拟。复合橡胶层同鼠标上壳结合紧密，即使大力拉扯也不会出现分离，用户大可放心使用。
产品：M515鼠标 罗技 鼠标


罗技M515鼠标内部探秘
罗技M515鼠标电路设计
    在见识了罗技M515鼠标别出心裁的上盖设计后，让我们再来看看罗技M515鼠标的内部结构究竟是什么样。由于内置了PXT节电技术(手掌感应)，罗技M515鼠标相比于普通无线鼠标，内部结构明显要复杂的多。

罗技M515鼠标底部特写
    罗技M515鼠标内部被大块的绿色PCB板所覆盖，电池仓四周即是PXT感应元件。第一眼看到时，颇有种无处下手的感觉。不过在一番观察之后，笔者还是找到了拆解的关键所在。不过在进行更详细的拆解前，先让我们观察下罗技M515鼠标的微动和滚轮设计。

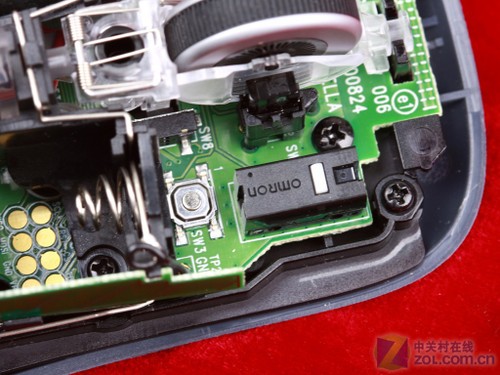

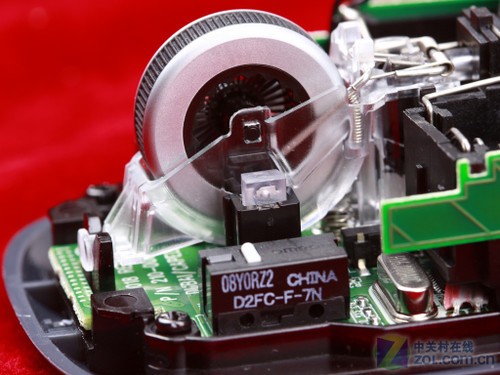

罗技M515鼠标微动及滚轮

罗技M515鼠标微动及滚轮
    尽管是一款针对家庭HTPC用户设计的鼠标，罗技M515鼠标在左右键微动上还是使用了广为玩家认可的欧姆龙白点微动。微动具体型号为D2FC-F-7N，这也是一款被游戏级鼠标所广泛使用的微动。

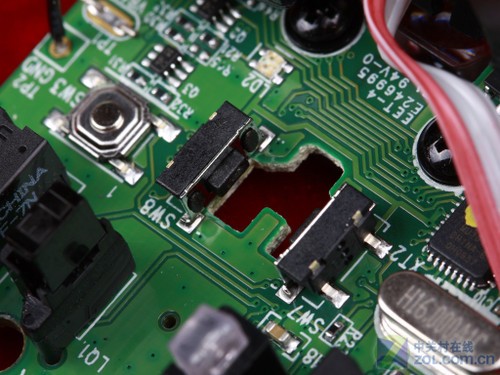

罗技M515鼠标滚轮左右摆动微动
    罗技M515鼠标滚轮左右摆动微动使用了两枚体积极小的微动，从微动体积和滚轮拨动时的手感声音来判断，这应该是两枚金属贴片式微动。滚轮左右微动的一侧设计有鼠标的晶振体和主控芯片。

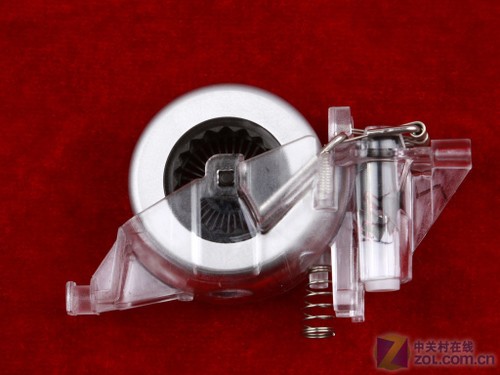

罗技M515鼠标滚轮特写
    滚轮设计方面，罗技M515鼠标采用了罗技中高端游戏商务鼠标上常用的铝合金双模式滚轮。用户可以按通过向下按动滚轮来切换滚轮滚动时为有刻度模式还是无阻力模式。欧姆龙微动+双模式滚轮，罗技M515鼠标并不只是一只HTPC鼠标。
产品：M515鼠标 罗技 鼠标


罗技M515鼠标底盘设计
诡异的底盘设计
    取下鼠标滚轮后，再卸下罗技M515鼠标主电路板周围的7颗螺丝，即可以慢慢将主电路板从鼠标底盘上分离。由于电池仓连线同主电路板相连，拆解时需小心谨慎，以防断线。

罗技M515鼠标主电路及固定螺丝
    取下主电路板后，可以发现罗技M515鼠标底盘中部有一个明显的扇形痕迹，透明度明显高于鼠标底盘的其它位置。而鼠标光头正好位于这一位置。

罗技M515鼠标底盘光头位置透明度较高

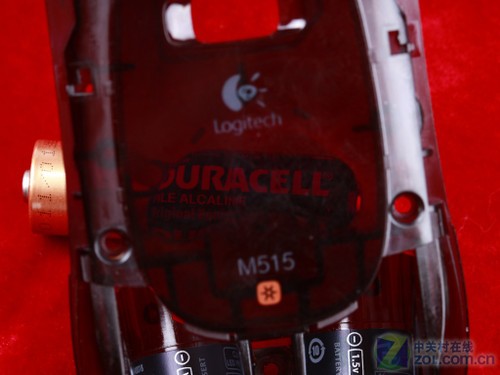

下方衬入电池后效果更为明显
    罗技M515鼠标底盘部位置的透明设计应该是为方便鼠标光源透过和光学引擎成像的关系。由于鼠标底盘经常会同各种表面发生磨擦，长时间使用后底盘产生划痕后的使用效果还有待时间考证。
产品：M515鼠标 罗技 鼠标


罗技M515鼠标成像揭秘
迷一样的鼠标引擎
    将罗技M515鼠标主电路板翻转，即可看到罗技专为M515特别设计的成像透镜。尽管目前罗技中高端鼠标均采用激光成像技术，但是M515鼠标光源透镜和成像透镜并没有像激光鼠标一样成一个夹角，而是同传统光学引擎鼠标透镜相类似。

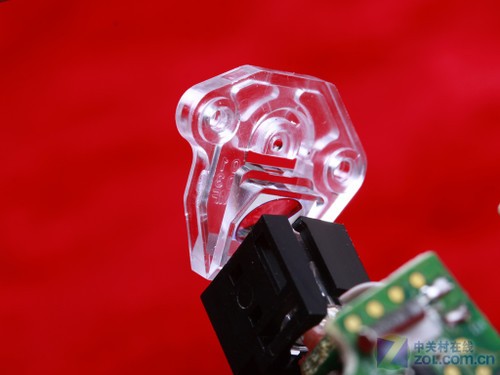

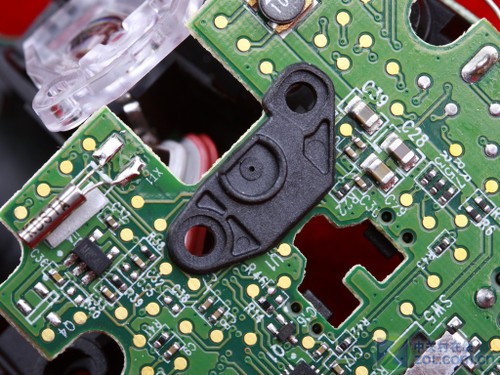

罗技M515鼠标成像透镜特写
    罗技M515鼠标成像采用两颗螺丝固定在鼠标主板上面，鼠标成像光源直接固定在透镜上以使光源和透镜保持固定距离。

罗技M515鼠标光学引擎特写
    将固定透镜的两颗螺丝卸下，即可看到罗技M515鼠标引擎。不过比较遗憾的是由于这一引擎封装上面并没有任何字样可以让笔者验明正身。不过从罗技和安华高的合作关系，大致可以推断应该是由罗技和安华高联合研制，目前仅从罗技使用。

罗技M515鼠标透镜特写
    罗技M515鼠标的上市，打破一直以来鼠标底部留有光头成像孔的惯例。尽管目前采用这一技术的只有罗技M515鼠标，但是很有可能在不久的将来，就有会大量采用些技术的鼠标上市。希望这一点早日到来。
