新手的电烙铁战斗记：我是这样拆轴的。。。（更新焊接部分）

gatto · 发表于 2011-4-9 22:02

本帖最后由 gatto 于 2011-4-11 18:23 编辑

一直对OEM键盘换轴充满着畏惧，因为自己以往也都没有什么动手能力，电烙铁看别人用过自己可是从来也没有摸过。。。可是玩键盘的话，不折腾一下这些个，似乎总感觉有点缺憾。
于是，某一天在TB上花9块钱买了一个国光黑轴小键盘，再买了电烙铁套装，开始了我的电烙铁战记

先说一下我自己对电烙铁的选择。
之前在网上看了一些帖子，在淘宝上找到了20元左右的学生实习用电烙铁小套装和价格较贵的高品质电烙铁套装两种，经过比较选择了后者——买了tw产的一个60W套装，70元。因为颇多的人在介绍经验时，都觉得那种十几元的套装有缺陷，电烙铁头氧化很厉害，不经用。而且关键是好的套装里配的焊锡品质高、杂质少。

关于电烙铁的功率。
这个问题看了资料也问了楼里的电工师傅，在35W和60W之间斗争了好久。按电工师傅的说法，太小了焊起来费劲，而且用途有限，所以最后买了60W的。但同时从电工师傅那里借了一支30W的，准备通过实践进行比较。

电烙铁使用前要挂锡。买电烙铁时特意问了老板，他说我买的这个质量比较好的，不用打磨，只要泡在松香里，然后涂上锡就可以了。如果用旧的表面有氧化物的电烙铁，就要打磨一下再挂锡。后来发现挂锡是一个要经常进行的动作，电工师傅借给我的电烙铁一不小心就给我用黑了，不过还好他没有怪我哈

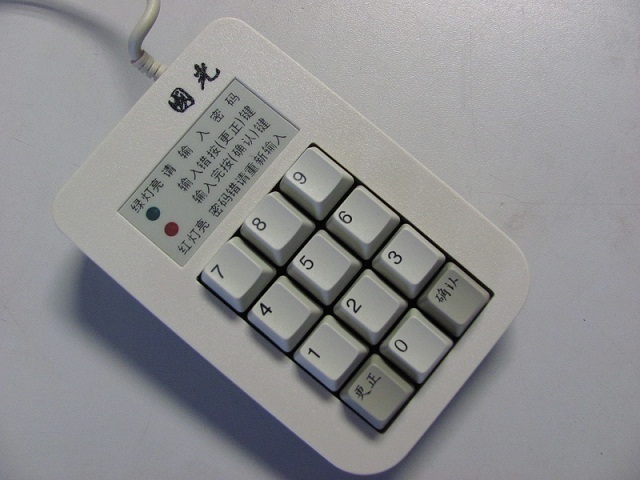

电烙铁套装的图就不上了，免得有人说闲话。。。先看看准备用来练手的小键盘吧

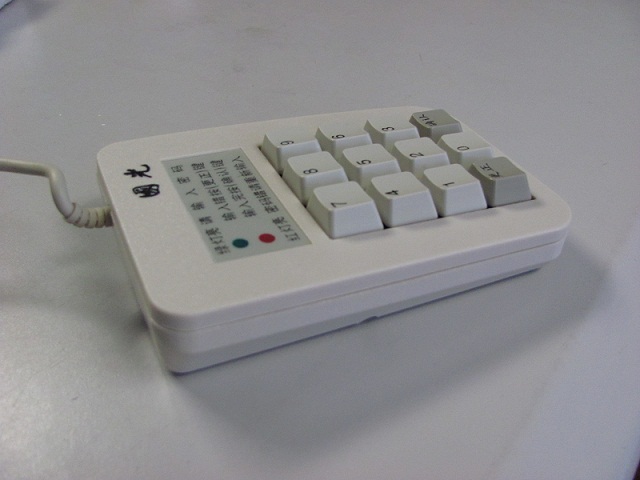

原来银行里用的，基本全新

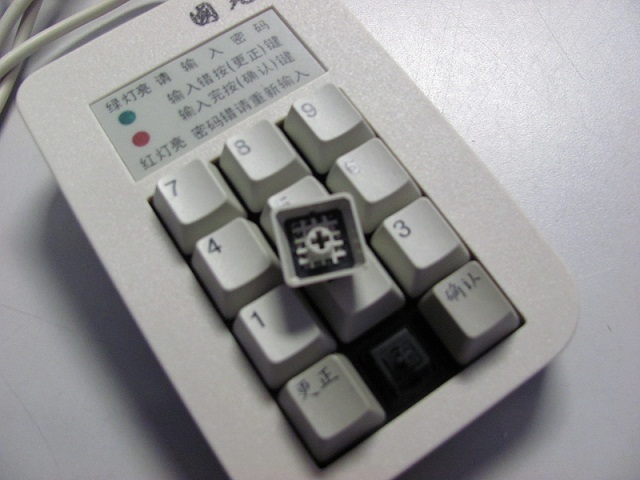

键帽拔下来

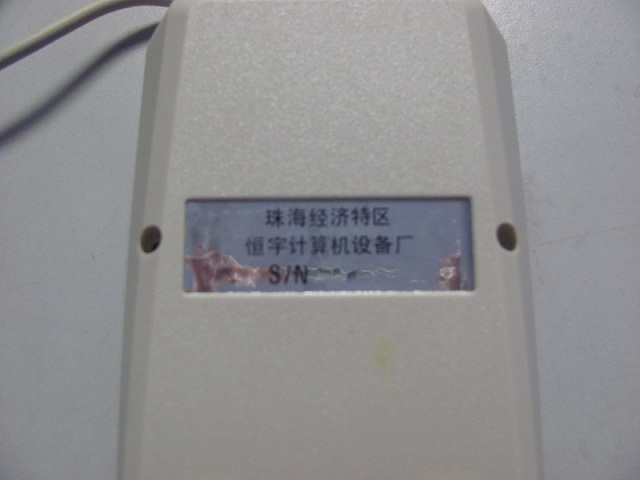

键盘背面的生产厂家

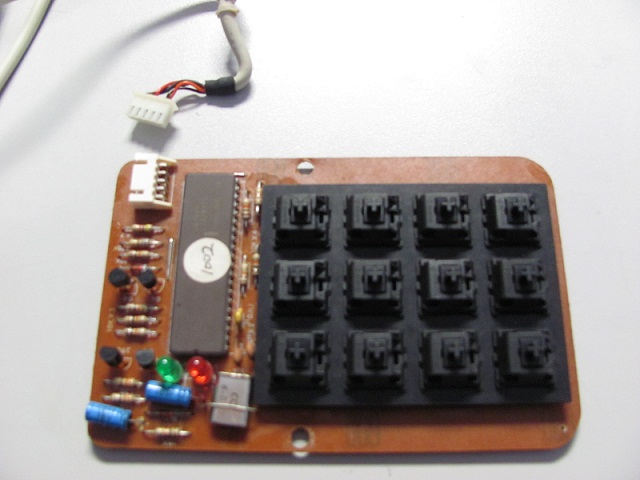

把键盘拆开

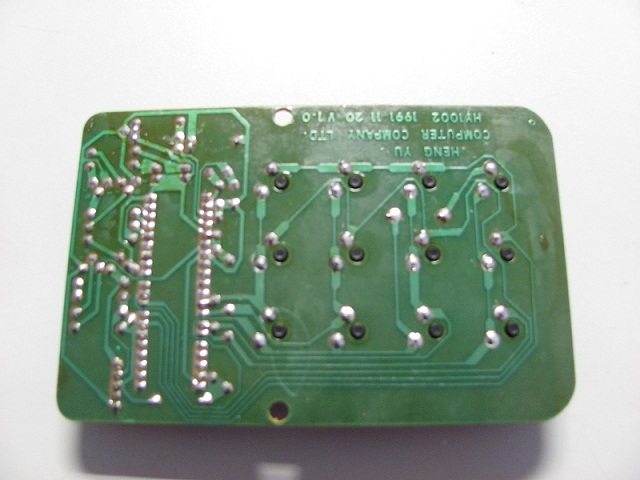

电路板的样子

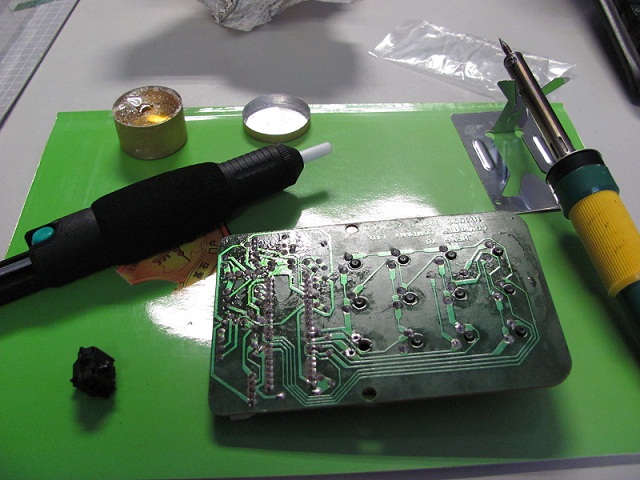

然后就开始用电烙铁拆轴了。因为没有别人在旁边，所以没法拍照了。。。一手拿电烙铁，一手拿吸焊器就把我弄得手忙脚乱，动手能力实在惨不忍睹啊。。

根据电工师傅的指点，很小心的只用余热进行拆焊。经验证，30W的电烙铁的确功率有点小，加热一次融不了几个焊点。因为不熟练，好几次我用过一下吸焊器都忘了把活塞压下去，第二次凑上去吸得时候，才想起来，再去按的。。
好不容易才拆下一个轴，一个针脚折腾了好一会儿才搞定，另一个就好多了。

第一个轴拆下来的时候，真开心呢，很有成就感哈

但真的要说一下，吸焊器非常重要，如果没有简直没法拆，因为融掉的焊锡马上就会凝结，针脚还照样在里面呢。
不过可能是我使用方法的问题（完全自我摸索），有时候可以一下子吸掉，有时候一侧吸掉了，另一侧还在，又结住了。。。

后来在TB上发现有一种吸焊电烙铁，专门用于拆针脚的。可以和普通电烙铁换头使用

大家看图就明白了，原理就是把吸焊头做成直接可以加热的，这样就不用一手用烙铁一手用吸焊器那么麻烦了。准备去弄一个来用用

不过电路板上被我不小心划了两条印，虽然很浅，但不知道对电路板有没有什么损伤。。

下次再讲自己用电烙铁把轴焊上去的经历
-----------------------------------------分割线~~~分割线---------------------------------------------

今天中午把所有的轴都拆下来了，越到后面越熟练，速度越快{:1_047:}

电路板、轴、疑似钢板——分体图

请注意那块疑似钢板，理论上应该是OEM键盘的钢板，但拆的时候觉得很软，拆下来后确认是一块塑料板。。。

因为拆的时间比预计的短，所以就又把拆下的轴焊上去两个。并且抛弃了那块黑塑料板（山寨成原厂无板的，方便以后的换轴心练习）

焊好的轴

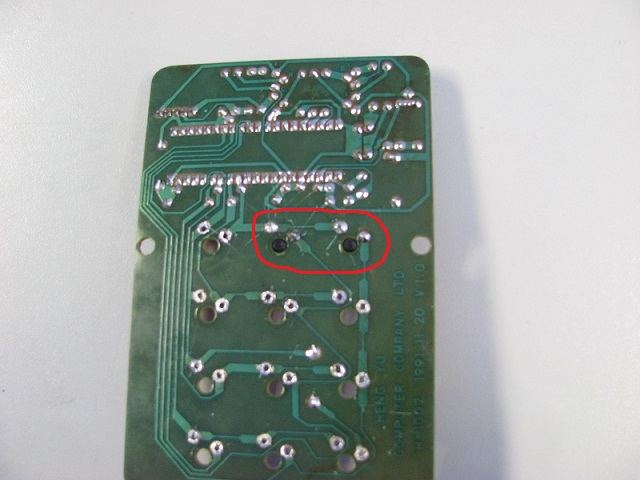

反面的焊点（红圈中的四个）

非常丑陋{:1_018:}，照片比实物还好点。。。其实很大一团的，尤其第一个。。。而且电路板上的划伤也能看到吧

我用的焊锡丝是套装配的，比较细，用电烙铁融了之后滴到针脚上，就是很多了，现在大家看到的，还是第一次焊上去后，再用烙铁沾掉了一点的结果
焊了4个针脚，第四个情况略有好转。。。
关于上焊锡，大家有没有什么好的建议？？？？！！！！！

lwp513 · 发表于 2011-4-9 22:04

淘宝上貌似有9块钱一把的国光小键盘。。。

54211511 · 发表于 2011-4-9 22:09

我还以为是...USB口或者PS2口小键盘..去看...
没法用...白高兴

铬铁长时间用买个支架..工作时.你不用时..不要一直拿手上....放支架上..烙头的热量会通过支架上的金属圈来散掉..保持不过热.....

支架下面放海绵处..海绵拿掉...松香化开来滴进去些.然后锡丝弄多些...烙头脏了就进去粘着松香滚那个锡球...就干净了.........

gatto · 发表于 2011-4-9 22:14

我还以为是...USB口或者PS2口小键盘..去看...
没法用...白高兴

铬铁长时间用买个支架..工作时.你不用时..不要一直拿手上....放支架上..烙头的热量会通过支架上的金属圈来散掉..保持不过热.....

支架下面放 ...
54211511 发表于 2011-4-9 22:09

不能用的，就是买来练烙铁的。。。

谢谢你哈，我买的那个套装有支架的，因为这次就是拆，所以没有拿出来，就用了一个铁片撑脚。下次知道了。

yab8433408 · 发表于 2011-4-9 22:21

公布个秘密楼主是个女的……

gatto · 发表于 2011-4-9 22:32

公布个秘密楼主是个女的……
yab8433408 发表于 2011-4-9 22:21

{:1_050:}这和电烙铁有什么关系。。。

adam823 · 发表于 2011-4-9 22:50

我今天才刚换个坏了的轴，嘿嘿

大白菜 · 发表于 2011-4-9 23:08

公布个秘密楼主是个女的……
yab8433408 发表于 2011-4-9 22:21

你这个爆料,注定此贴要火了,

第一页留名,

出售瓜子可乐

54211511 · 发表于 2011-4-9 23:14

{:1_050:}这和电烙铁有什么关系。。。
gatto 发表于 2011-4-9 22:32

标题可改成
小女子是这样用烙铁拆轴的...

shuaiqo · 发表于 2011-4-9 23:14

顶!!
