这是我第一次在外设发贴,CNT啊,经常来只是看看。
这个可以申精吗?
今天动手改Filco无冲茶,内置usb-hub。
穷人玩家,非专业DIY,没有什么专业工具,所以只有美工刀,打磨切割全靠它,切割就是火上烧热了切。
此贴用于记录本人改造过程:

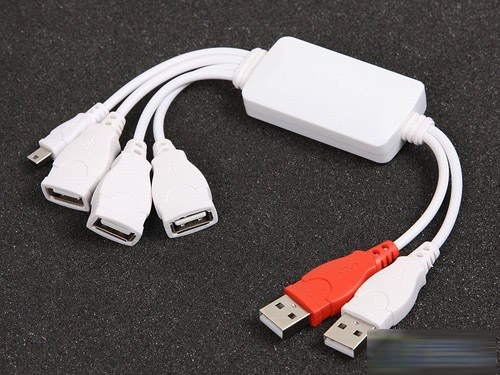

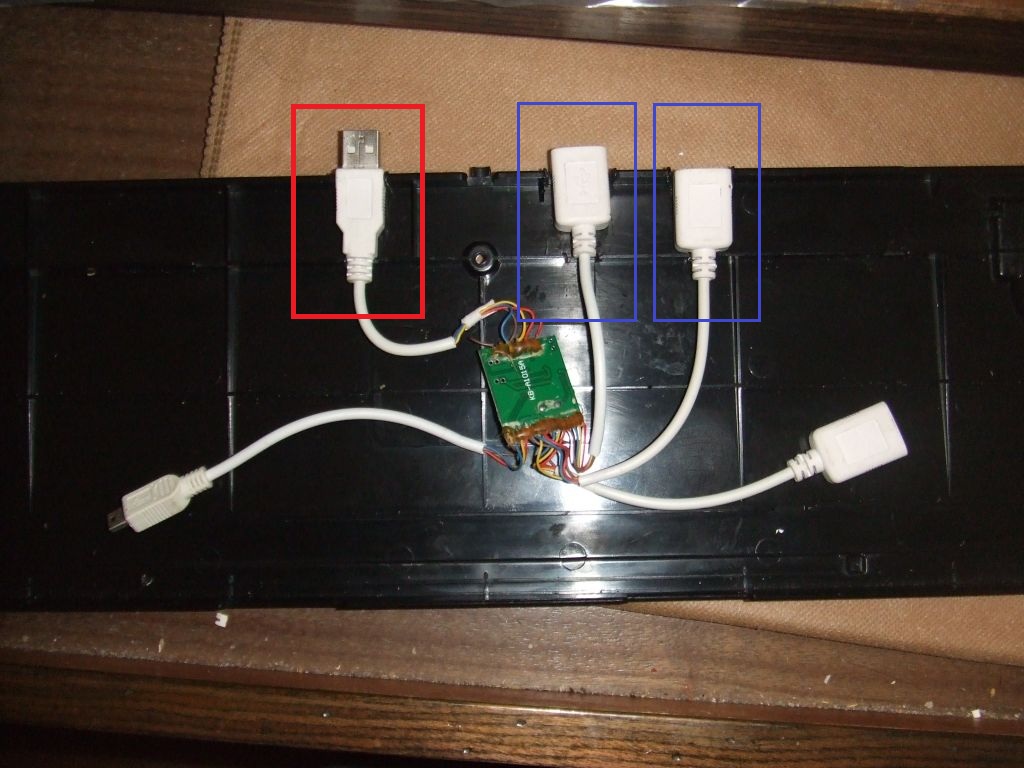

使用的usb-hub如下图所示,红色头去掉了,那个miniUSB的头准备用来接键盘,如此可剩余3个usb口留键盘上备用

CNT,强改filco金标茶轴加装USB-HUB(再次补充更新,改装成功)

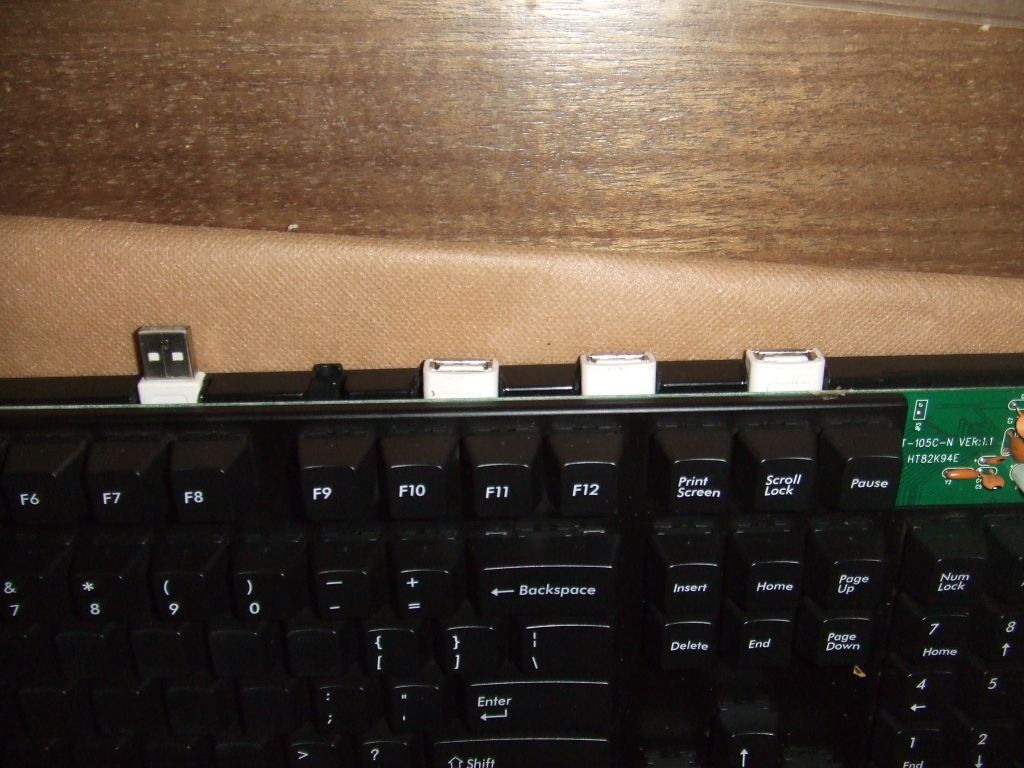

拆掉键盘,拆的过程就不上图了。拆之后,底壳比比,装上应该没问题,开洞。刀片加天然气,下面图片中,已经开好了三个洞了。一个进入的USB(红色方框),这样可以用usb延长线来当键盘线,实现了键盘与线分离,我先暂时这么接着。
CNT,强改filco金标茶轴加装USB-HUB(再次补充更新,改装成功)

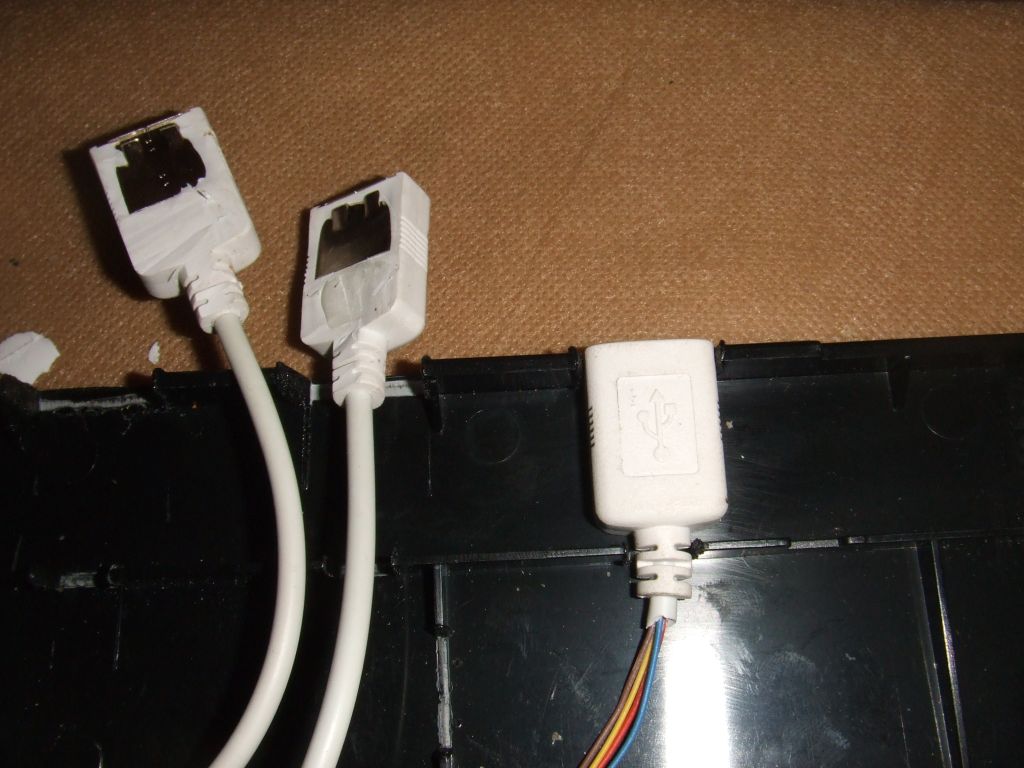

USB接口,这个有点厚,于是拿刀切掉一部分,刀工不好,见谅了。最右边一个是切好后装上的效果。
CNT,强改filco金标茶轴加装USB-HUB(再次补充更新,改装成功)

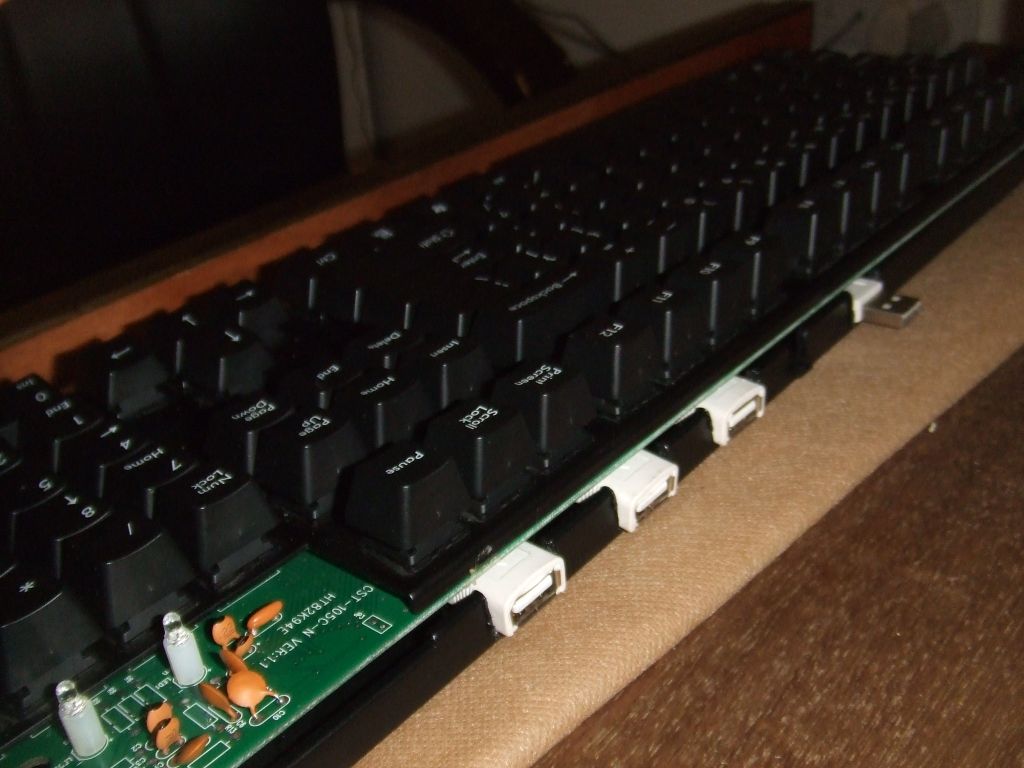

先随便安装上,看看效果。从正面往上看,因为filco键盘外面还有一个壳,所以留出头的空间比较多一点
CNT,强改filco金标茶轴加装USB-HUB(再次补充更新,改装成功)
再换个角度来一张吧。
CNT,强改filco金标茶轴加装USB-HUB(再次补充更新,改装成功)

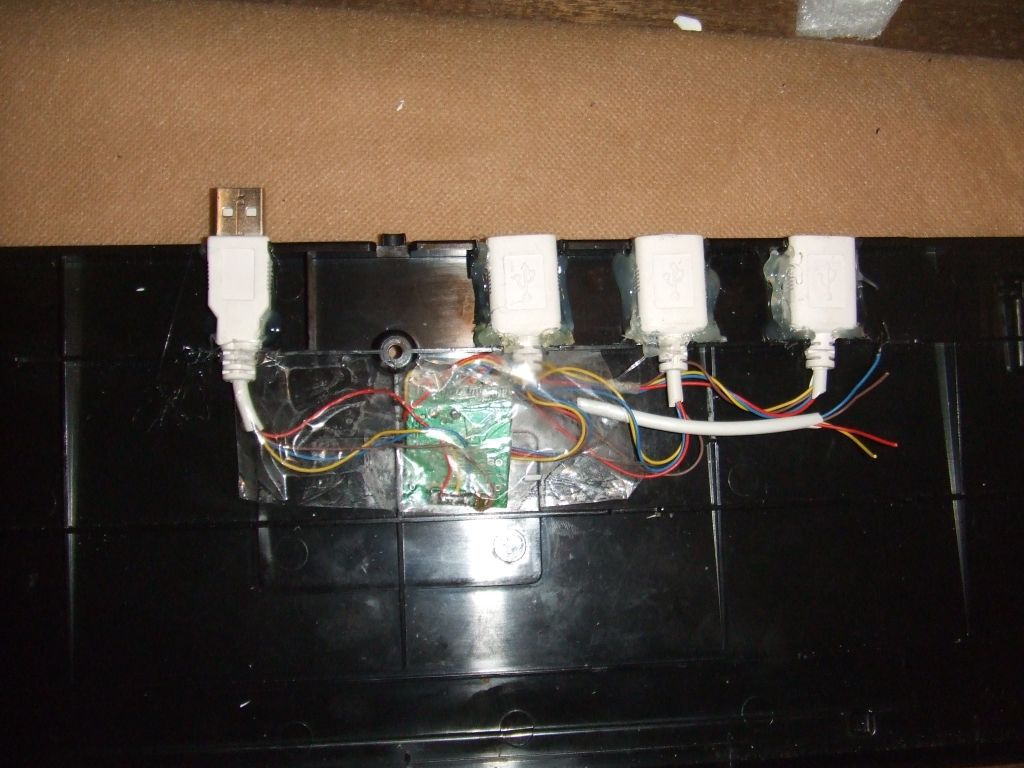

电烙铁买回来后,把线接线好,继续更新
CNT,强改filco金标茶轴加装USB-HUB(再次补充更新,改装成功)

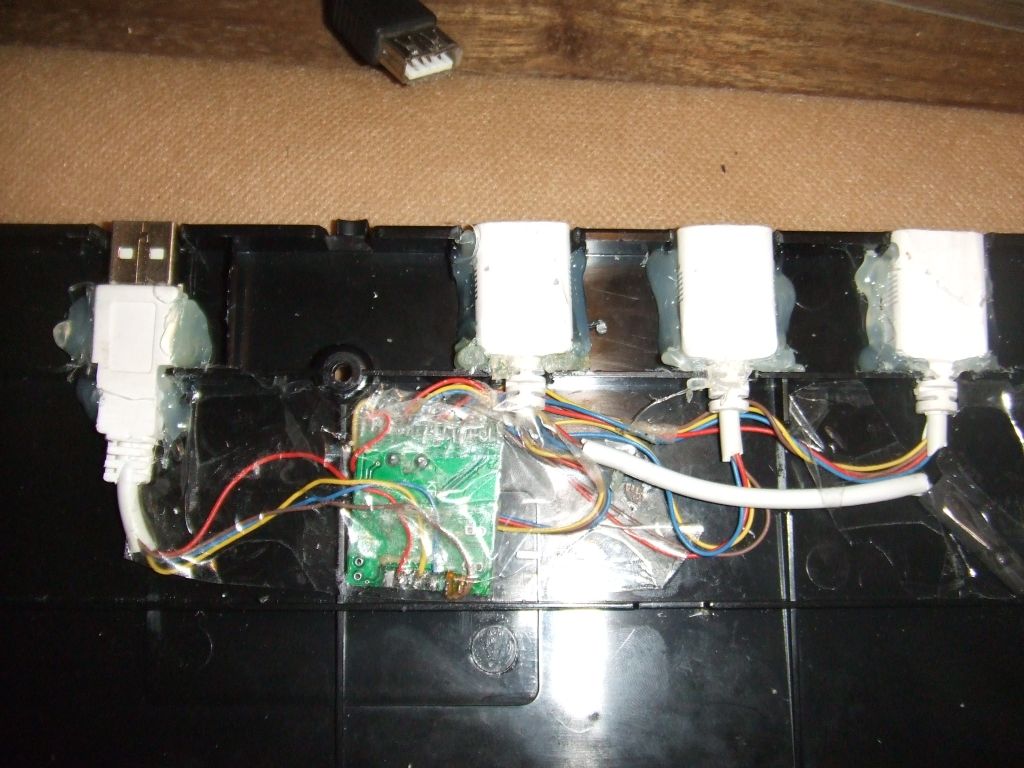

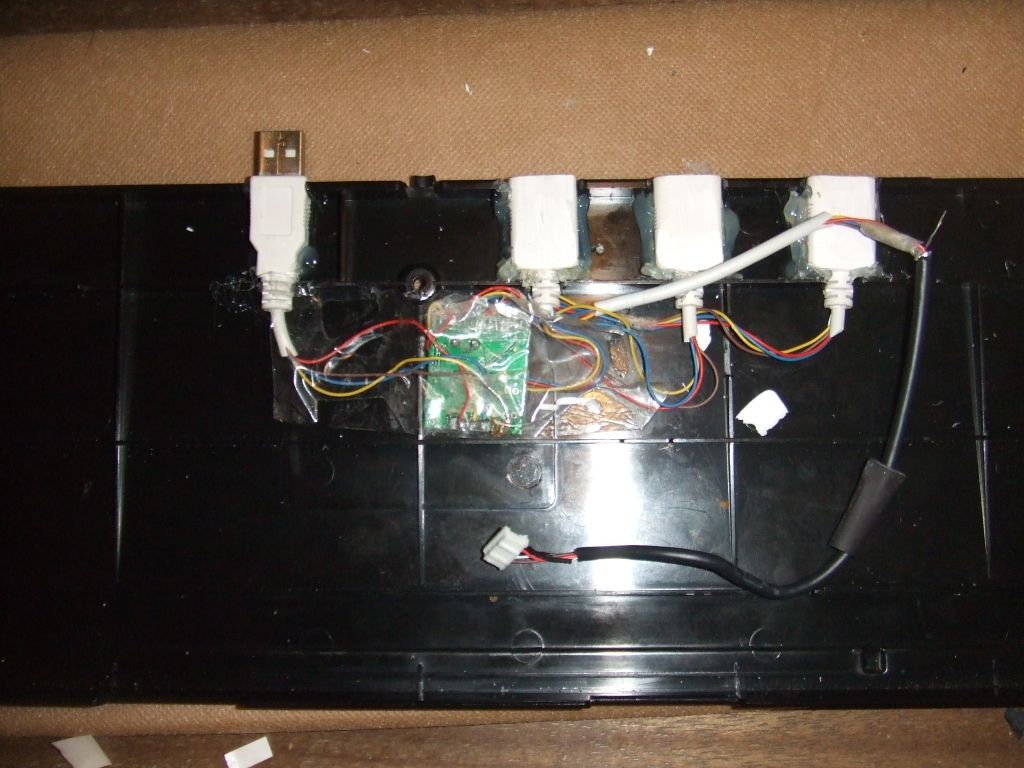

用热熔胶固定好了,发现好像还是厚一点,于是,我再用美工刀,又削了一下。Filco原来的数据线我也没有截断,另外找了个键盘的线拆了,重新接上来,原来的线是五根,有一根是接的usb的外壳的地方,USB-HUB只有四根线,于是只接了四根线。测试了一下是没有问题的,键盘完全能用,另个三个usb接口接鼠标测试了下,都是正常的。
USB口露出的那个实在不好看,后面我再改了,看下文
CNT,强改filco金标茶轴加装USB-HUB(再次补充更新,改装成功)

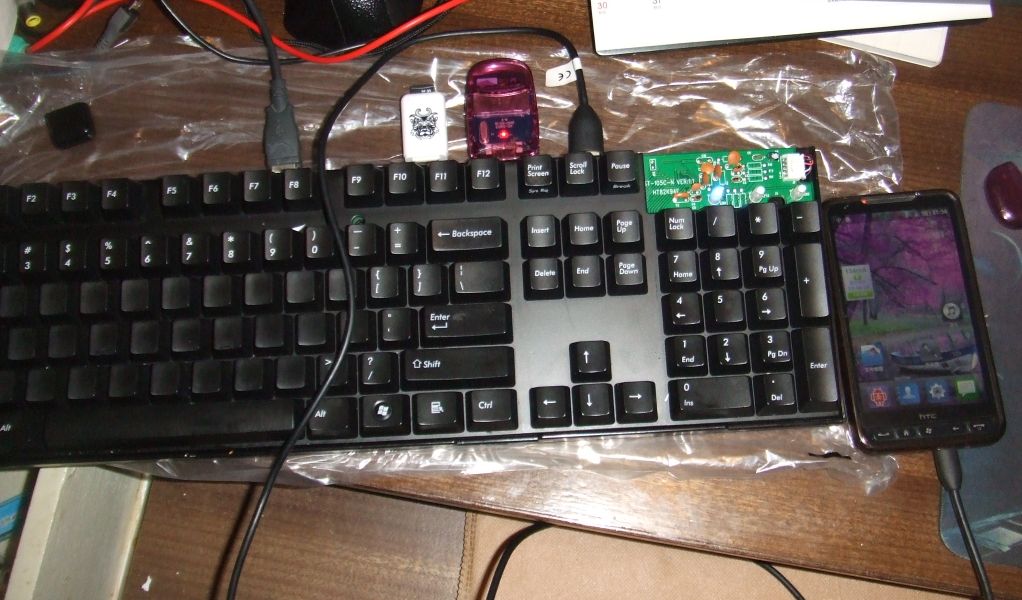

功能方面基本无问题了。我把键盘接好测试了一下,如图,我接了两个读卡卡,再接上手机,一切正常,无任何问题。
CNT,强改filco金标茶轴加装USB-HUB(再次补充更新,改装成功)

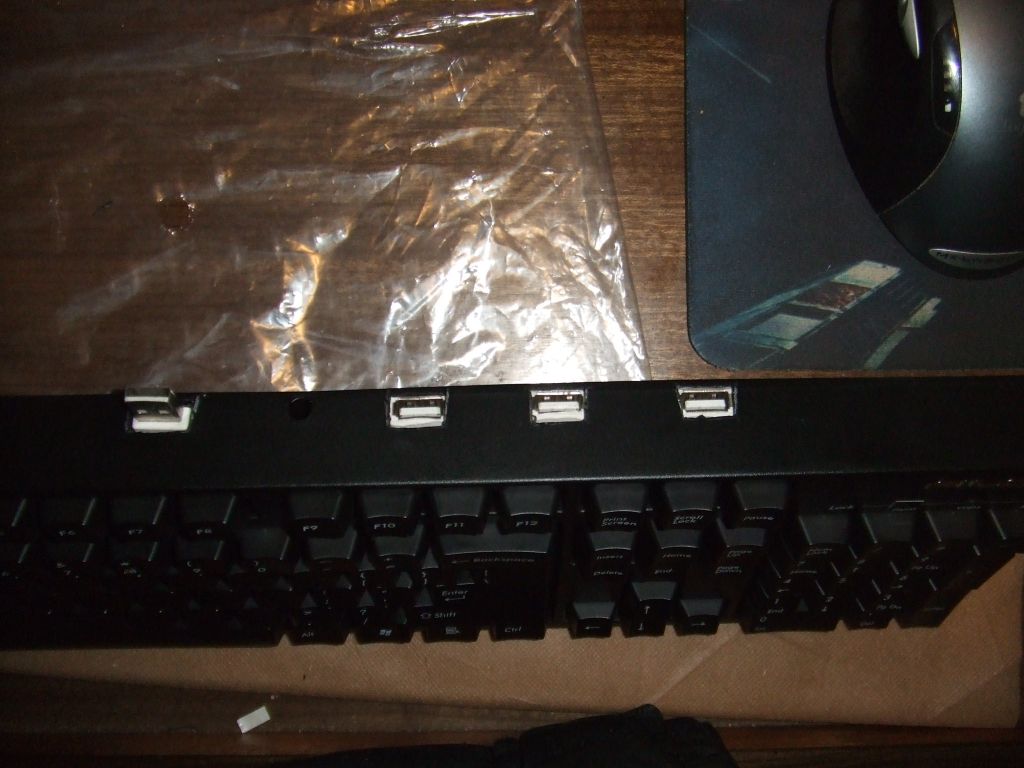

最后一步了,将外壳上相应的位置再开四个口,我还是用天然气加刀片开的口,不是很美观。等以后有了专业切割工具再买个外壳来玩玩吧。
上张最终图,还是厚了一点,外壳稍有点变形,这次先改到这里了。工具与配件更齐全的话,以后考虑再完美一下。

CNT,强改filco金标茶轴加装USB-HUB(再次补充更新,改装成功)

PS:

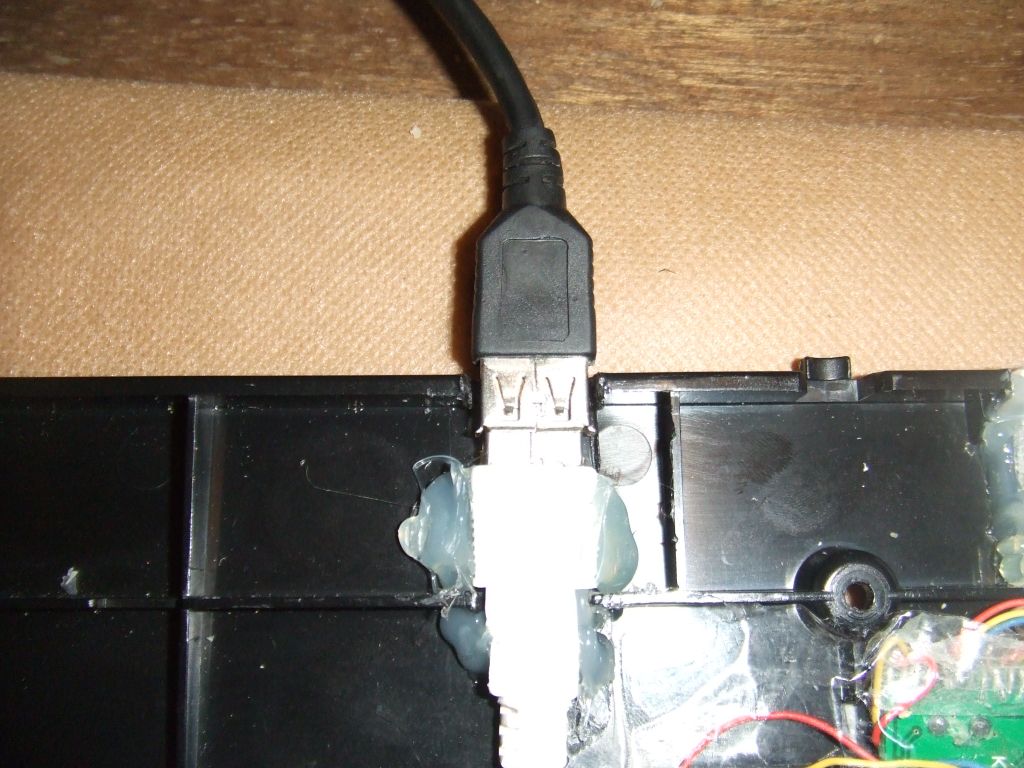

4.18补充更新:那个突然的USB头始终觉得不太美观,于是将其弄到了内部一点,与另外三个齐平,插入usb延长线也是没有问题的。这样美观很多,usb延长线插上后也会更紧一点,除了上壳开的口不太美观外,基本上较完美了。
CNT,强改filco金标茶轴加装USB-HUB(再次补充更新,改装成功)
内部我就没有做美化了,反正盖子一盖什么都看不到,不过usb-hub的pcb板要做好绝缘
CNT,强改filco金标茶轴加装USB-HUB(再次补充更新,改装成功)
试一下插入的效果。
CNT,强改filco金标茶轴加装USB-HUB(再次补充更新,改装成功)
在外壳上开口我开得还是稍微大了一点,下次去买个白色的壳来玩的时候,重新再开口弄了。
CNT,强改filco金标茶轴加装USB-HUB(再次补充更新,改装成功)

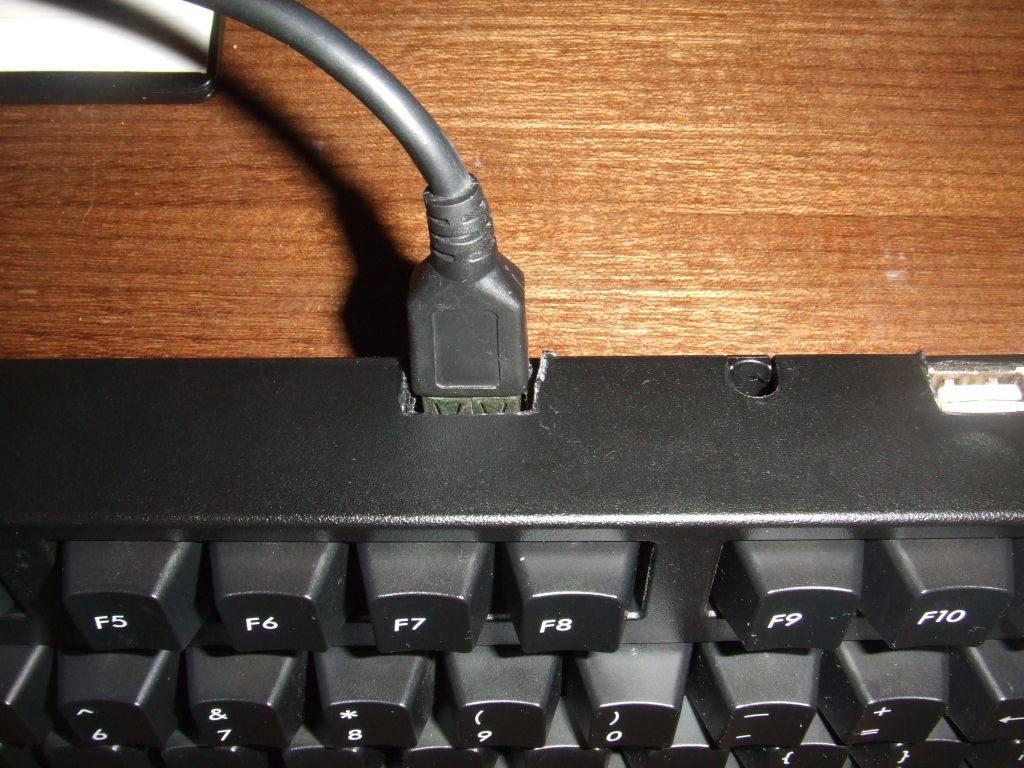

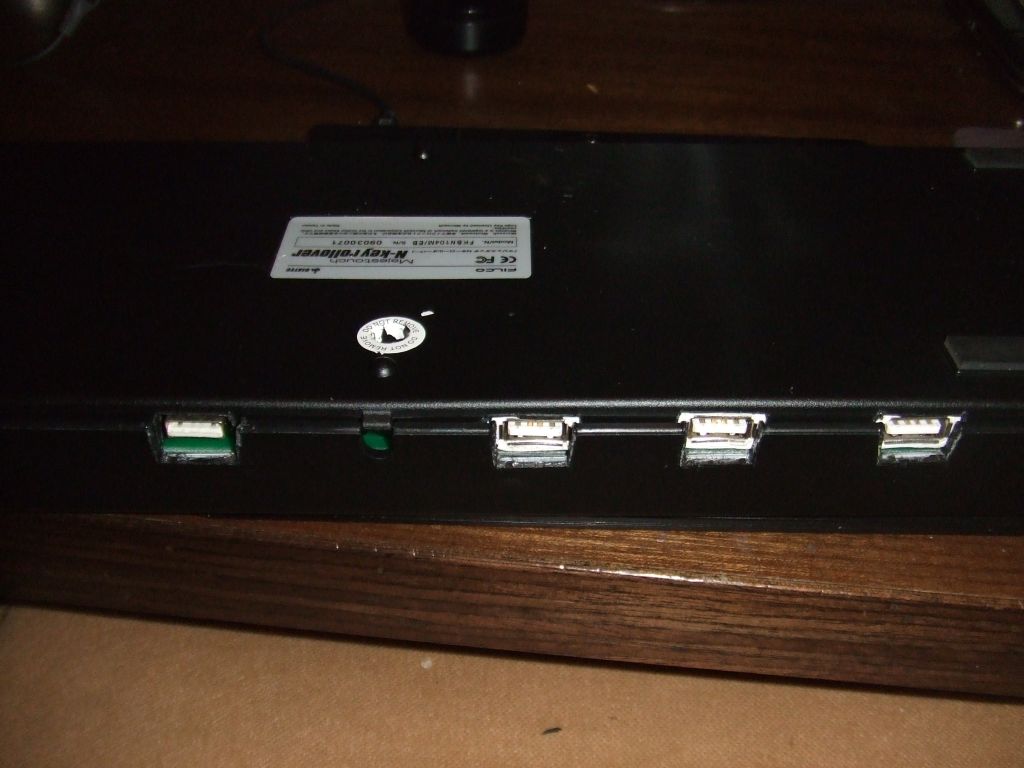

最终的效果图。拖移动硬盘不可能的,我用的usb延长线就2米了(桌子不好,从边上绕过来,所以较长)。

另外再补充说明一下,这个暴力破解,其实就是破坏了底壳和上壳,底壳没有卖,但上壳淘宝有卖,装上上壳后,底壳上开的口几乎都能盖往。因此,如果我想恢复原状,只需要换一个外壳,再把原来的线插回去就行了。接键盘pcb上面的那个插口,是我从另外一只淘汰的微软键盘上给拆下来的,Filco的线还保持着完美状态。
