[心得] 雷柏V15升级微动,顺便拆解看料

33 16430
楼主
跳转到指定楼层
本帖最后由 无知的童鞋 于 2011-4-7 16:45 编辑

开贴之前,先说说TTC微动。个人对TTC微动的感觉是,相比主流的欧姆龙国产白点,TTC手感硬,而欧姆龙脆,有一定的差别,理论上欧姆龙白点是要好一些,不过用了一段时间的黑KINZU,感觉TTC的手感其实也并不是那么糟糕,不管如何,印象中TTC微动似乎用在侧键居多,用在左右主键上面就显得比较非主流,这也正是我对V15唯一不满的地方,所以今天的这次换微动,其实就是把手上的这个雷柏V15鼠标的微动从“非主流”改造成“主流”的过程。

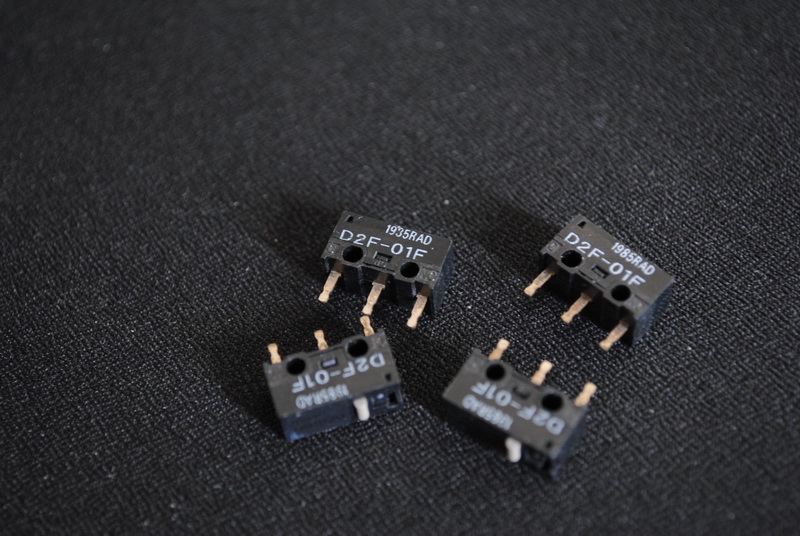

之前玩鼠标剩下的4颗欧姆龙日产灰点微动,型号D2F-01F
雷柏V15升级微动,顺便拆解看料
之所以有这次的折腾,也是因为这几颗微动一直放在那里闲的蛋疼,


原定计划是:V15左右键改灰点,侧键改TTC(换下来的)

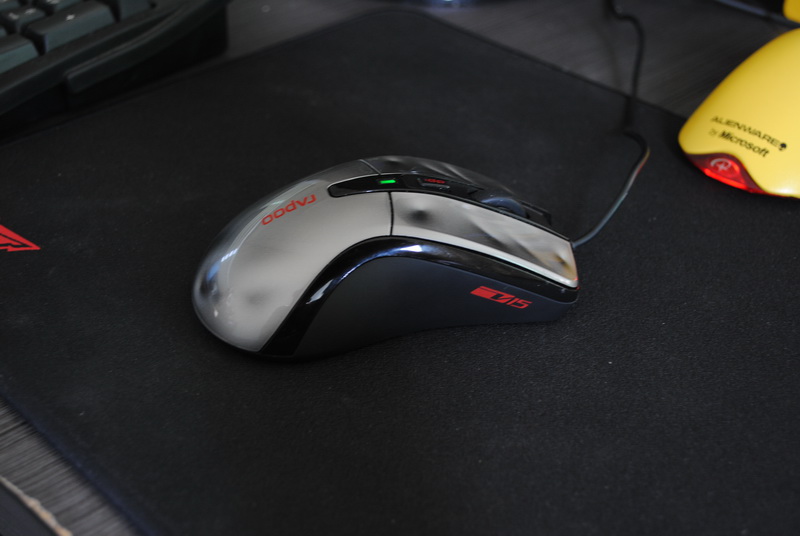

改装之前先上一下主角:
雷柏V15升级微动,顺便拆解看料

雷柏V15升级微动,顺便拆解看料

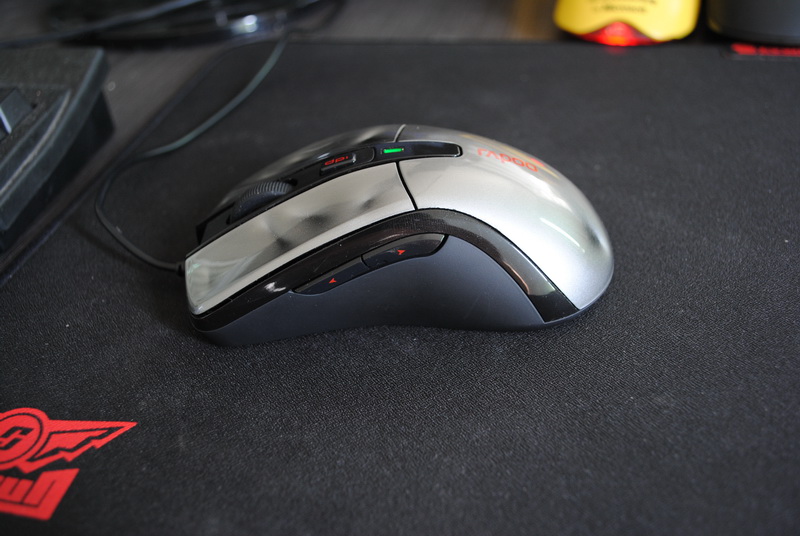

外观还是挺有型的,烤漆外壳,和罗技MX518一样看起来有一点坑坑洼洼,视觉上比较给力,属于百元以内比较有型的鼠标,对称设计,但同时在左侧设了侧键。


雷柏V15升级微动,顺便拆解看料

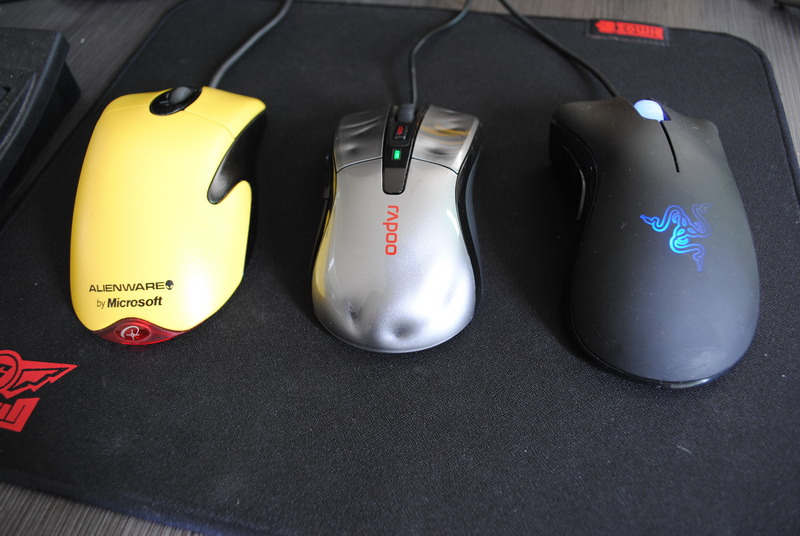

身材比IE3略小,我大手稍微显空。手感还不错,IE3和蝰蛇换过来使用,直接上手适应。分体式按键点击起来很有控制力,就是TTC微动硬了点,感觉键程没欧姆龙畅快,正在想象把左右键由7毛钱一颗的TTC换成4.5元的欧姆龙灰点会是神马样子。



开始拆解过程:
雷柏V15升级微动,顺便拆解看料

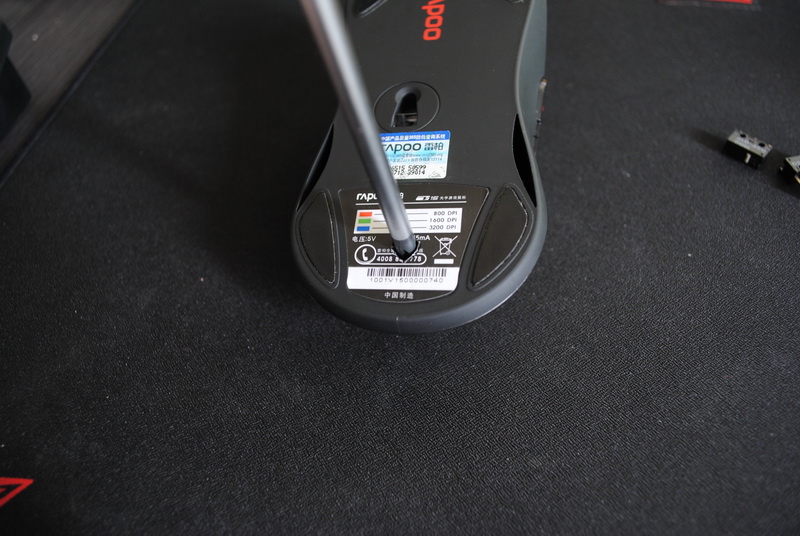

浑身上下只有一颗螺丝,隐藏在贴纸下面,也不知道捅破了这层纸,会不会继续有保修服务,不纠结了,果断捅之~~~

其实鼠标这东西一般也不是那么容易坏了,按键之类的小问题,还可以自己搞下。

评分

参与人数 1技术分 +3 +55 收起 理由
zthskyhao + 3 + 55

查看全部评分

0
已赞
微信分享 收藏
回复

使用道具 举报

我的人缘0
2
发表于 2011-4-7 16:33 只看该作者
本帖最后由 无知的童鞋 于 2011-4-7 16:55 编辑

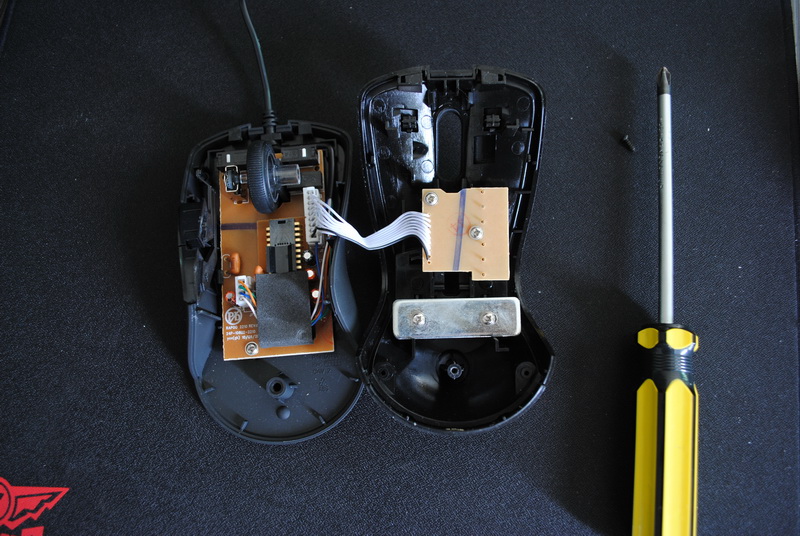

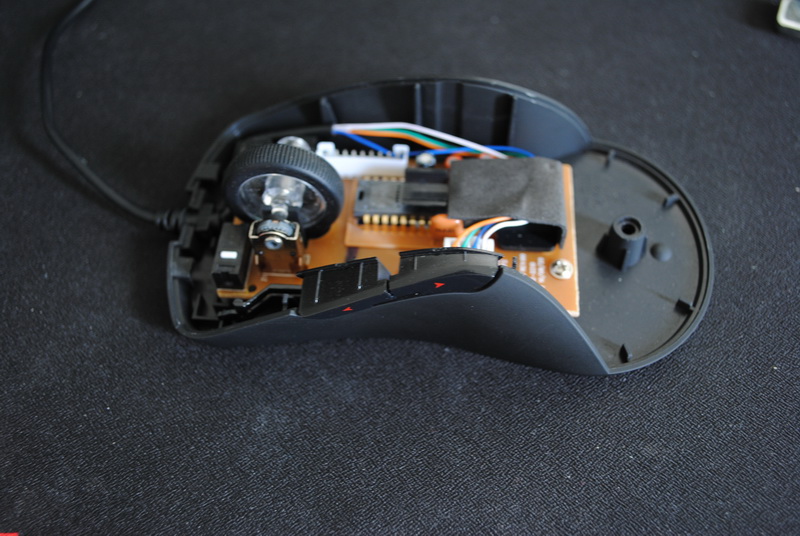

拆开之后的样子:
雷柏V15升级微动,顺便拆解看料



雷柏V15升级微动,顺便拆解看料

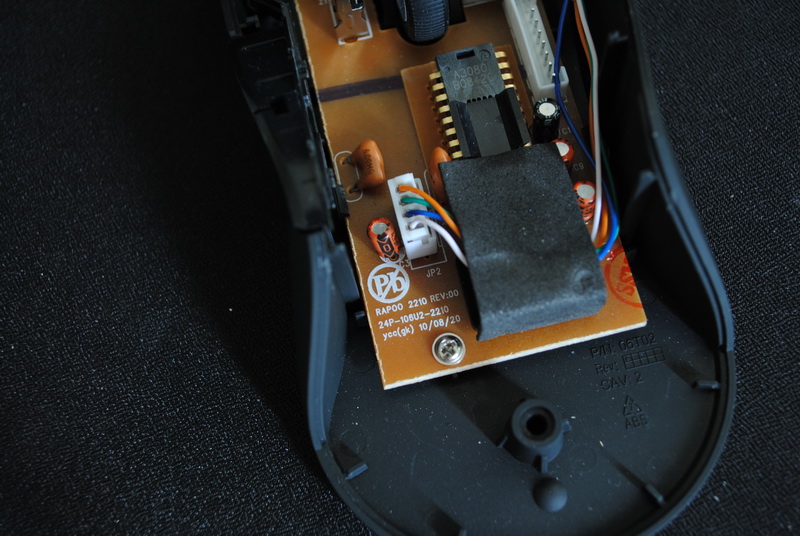

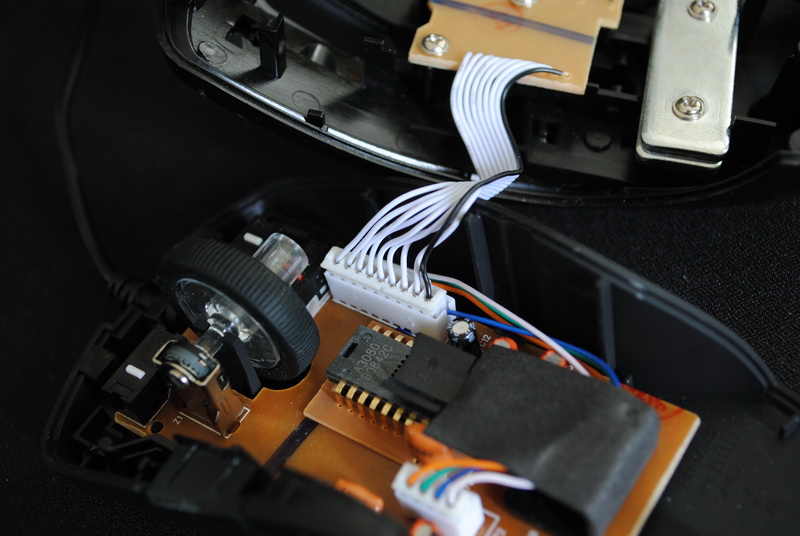

上下部分、接口之间是以插件式相连,从这里看,是黄色的PCB,初步印象是做工有点简陋,没看到几颗电容(当然还有后续)。


先来上部分:
雷柏V15升级微动,顺便拆解看料



雷柏V15升级微动,顺便拆解看料

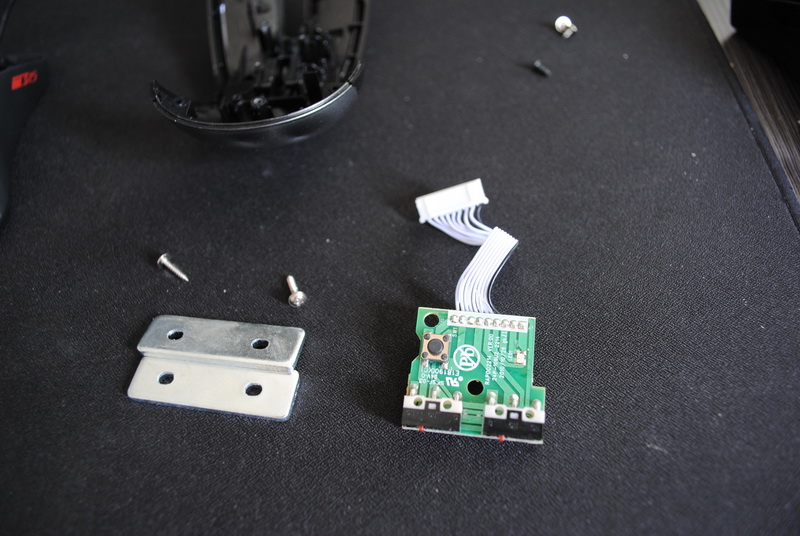

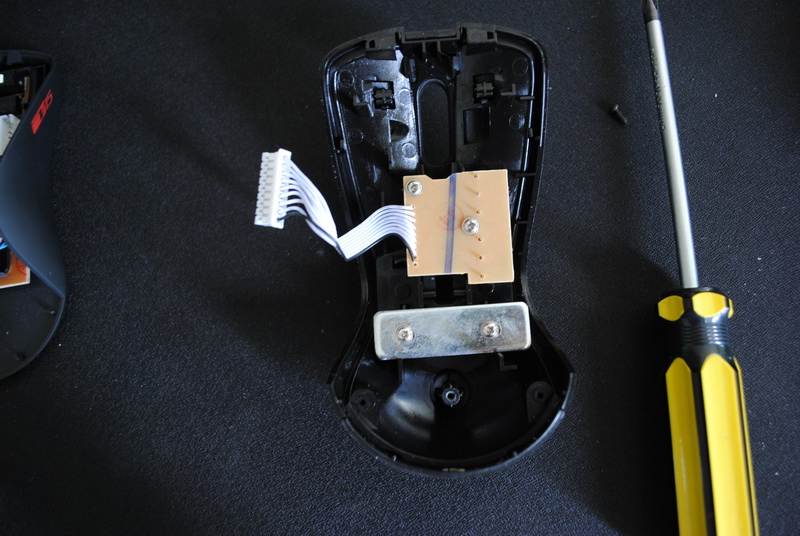

上盖有两个东东,一块PCB,外加二片用来充当配重的金属片。
PCB的正面是绿色的了,元件什么的都在这上面,当然也包括微动。

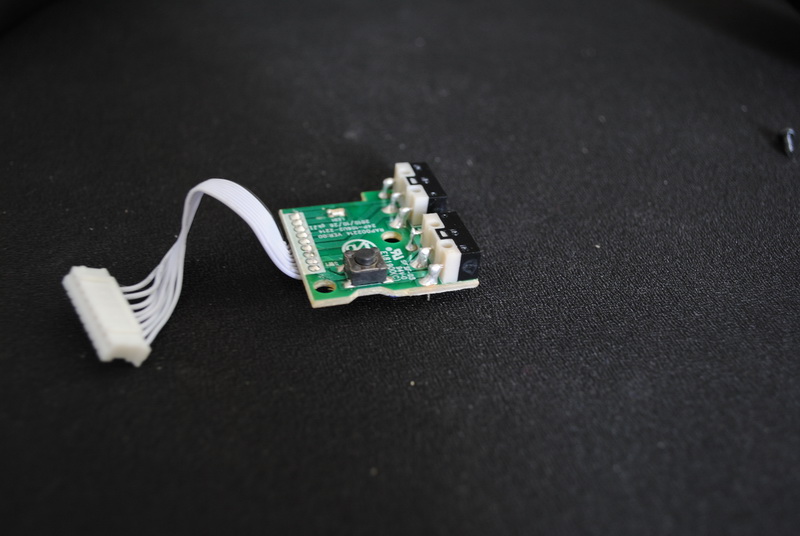

DPI调节键是正方形的圆点微动,两个侧键是标准的长方形微动,拆过不少鼠标,还第一次发现侧键做在上盖部分的。


雷柏V15升级微动,顺便拆解看料

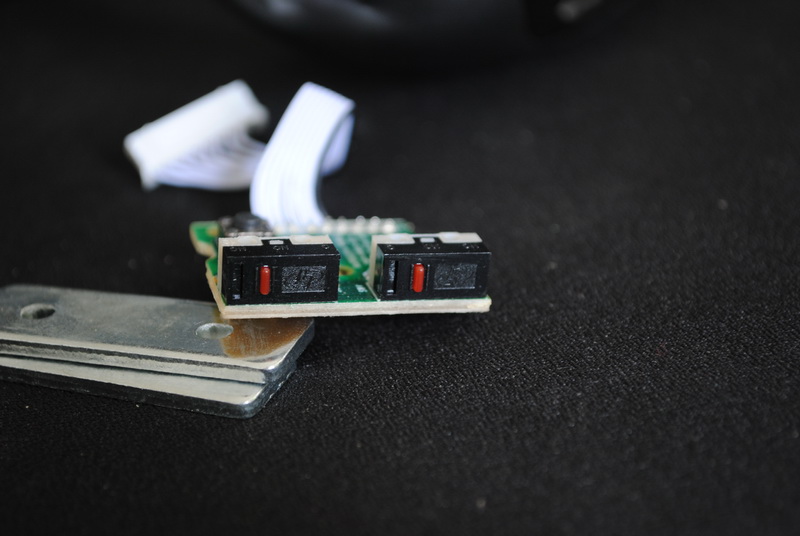

侧重使用红色的TTC弯点微动,如果没记错的话,和炼狱蝰蛇侧键用的是同类型的微动。


雷柏V15升级微动,顺便拆解看料
注意看,是弯点,而我手上的欧姆龙是直点的,所以看到这里,打消了我给它换微动的念头了。如果一定要把直点的放在上面,估计不好固定。

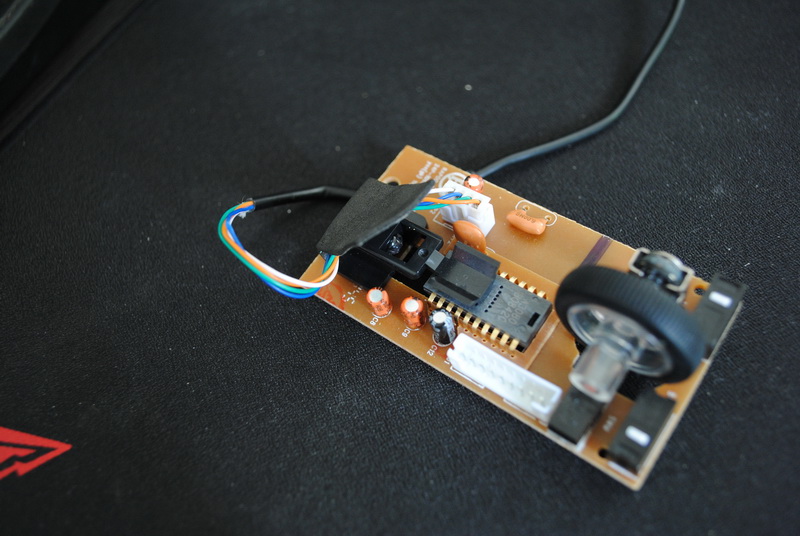

看看下体:
雷柏V15升级微动,顺便拆解看料


雷柏V15升级微动,顺便拆解看料

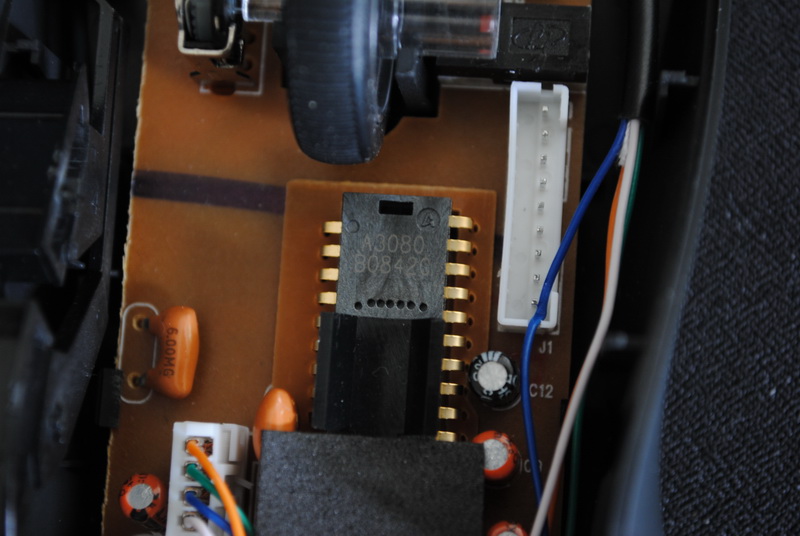

A3080的光学引擎,和MX518一样的芯片,所以在游戏性能方面还是不错的。


雷柏V15升级微动,顺便拆解看料
屁股这里有一定的空间,倒是可以用来自己DIY配重什么的。


雷柏V15升级微动,顺便拆解看料

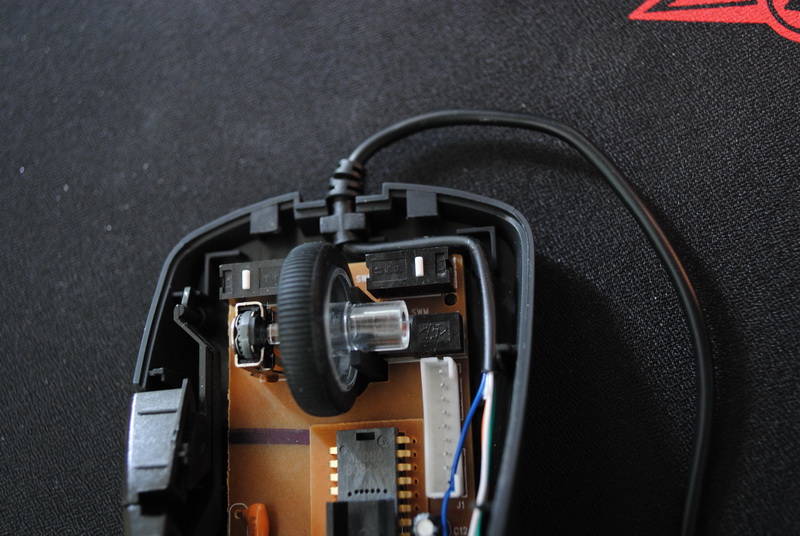

比较大面积的滚轮。




雷柏V15升级微动,顺便拆解看料

雷柏V15升级微动,顺便拆解看料

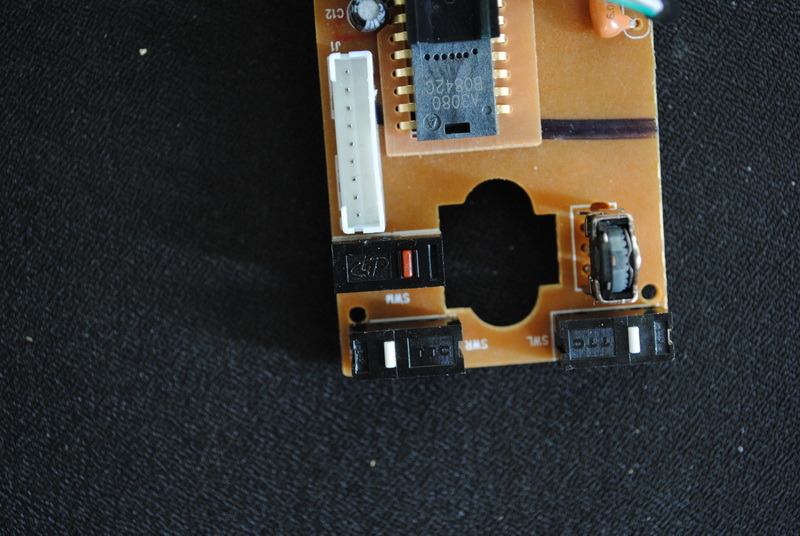

目标就在这里了,左右键的白点TTC微动,接下来要替换的就是这两个。

上面这个红点其实是中键的微动,很意外居然不是设计在中间,比较奇怪的中键设计。

雷柏V15升级微动,顺便拆解看料

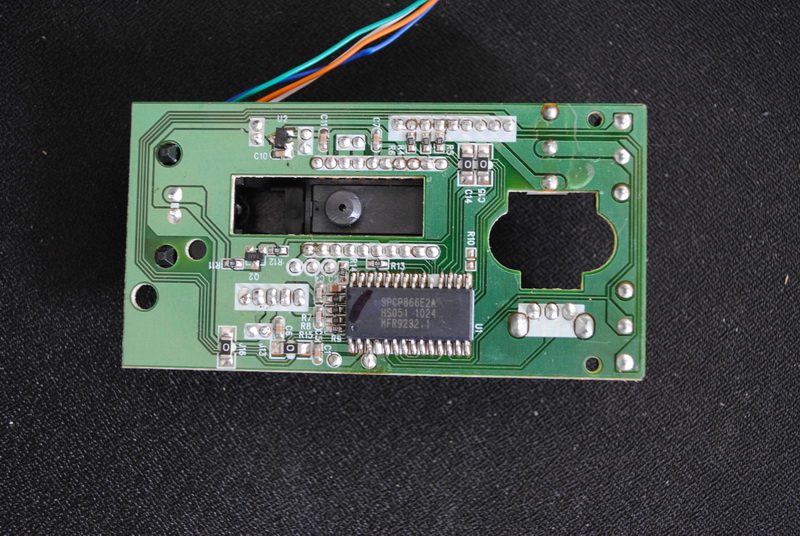

和上盖保持一致,背面也是绿色PCB,元件都在这上面,焊点比较饱满,相比正面光秃秃的只留下几颗大元件的黄板,看起来貌似更丰满些。那个大IC是什么东西,不太懂o(╯□╰)o


V15拆解总结:
感觉这款鼠标的内部构造比较另类。
微动数量很多,浑身总共6颗微动,5颗长条,一颗方形圆点
做工并不是想象中那么不厚道,只不过是元件分布在正反两面,而第一眼看到的黄板,确实让人感觉扣分。
这个价位,能用上A3080的芯片,还是小小让人惊喜的。
回复 支持 反对

使用道具 举报

我的人缘0
3
发表于 2011-4-7 16:34 只看该作者
本帖最后由 无知的童鞋 于 2011-4-7 17:04 编辑

换微动进行中:
雷柏V15升级微动,顺便拆解看料

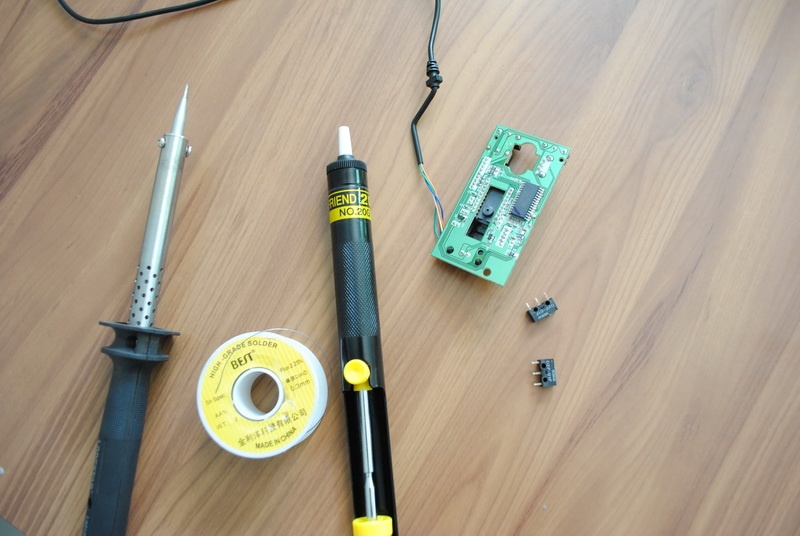

40W的电烙铁,焊锡枪,锡丝,还有松香没放上来。。工具很齐了

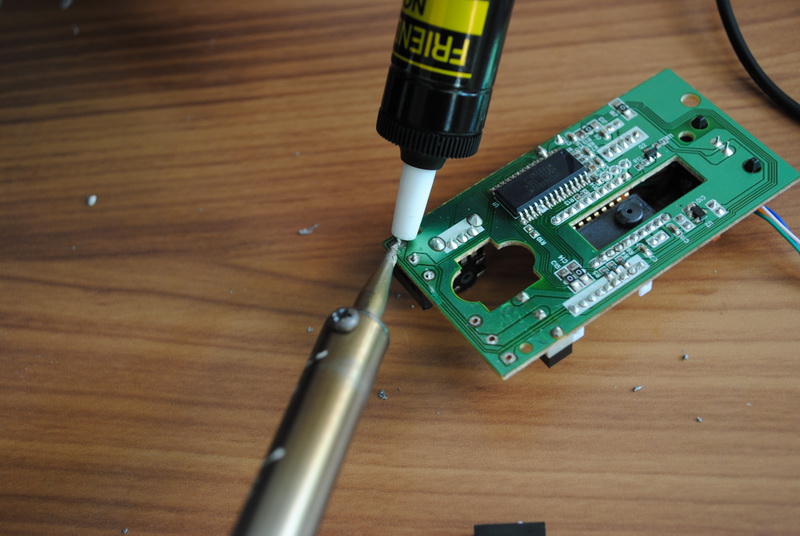

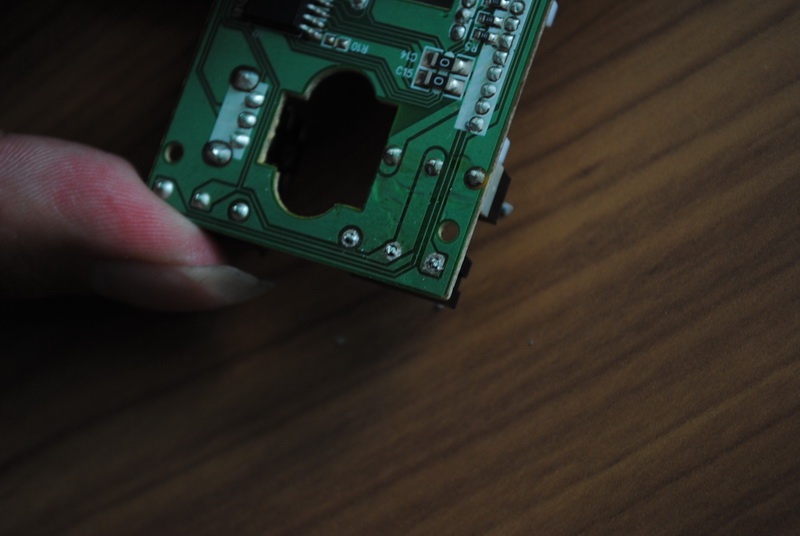

雷柏V15升级微动,顺便拆解看料

雷柏V15升级微动,顺便拆解看料

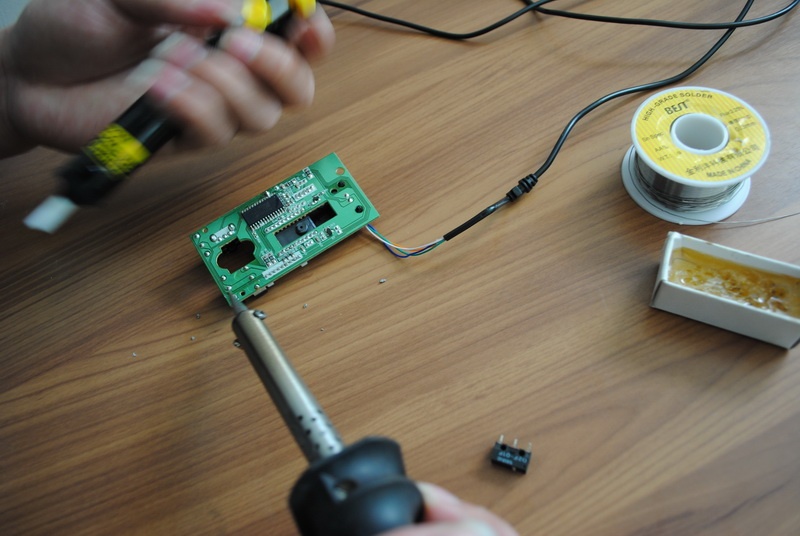

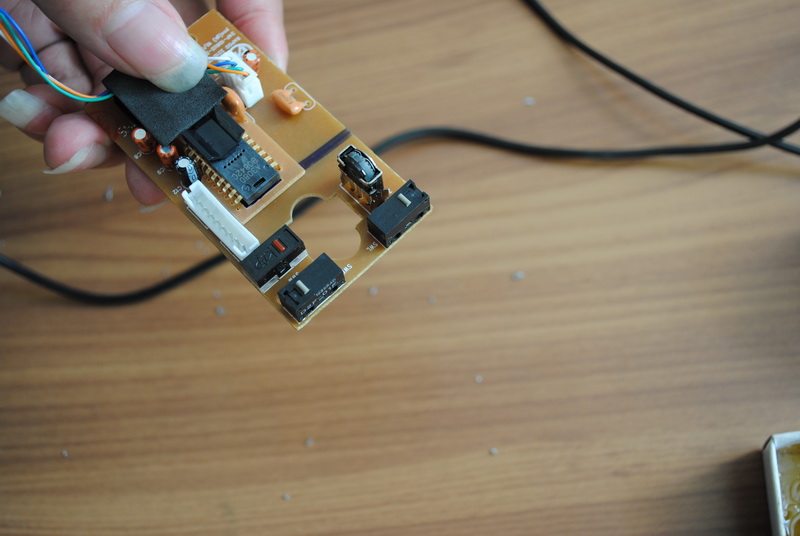

手艺虽然不太好,不过慢慢搞,总是能搞出一点名堂来。



雷柏V15升级微动,顺便拆解看料

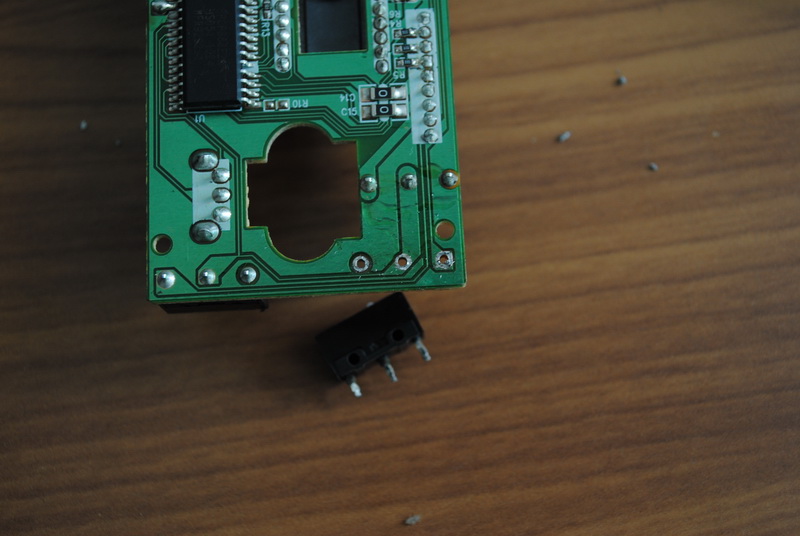

已经搞定了一颗。

继续。。。继续~~另外一颗
雷柏V15升级微动,顺便拆解看料



雷柏V15升级微动,顺便拆解看料

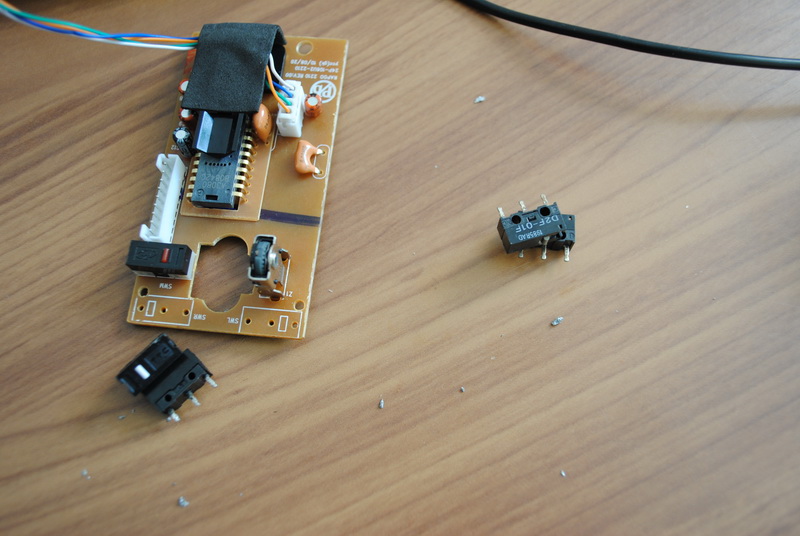

旧TTC与新欧姆龙灰点的合照。

两颗TTC都已经卸下,接下来只要把两颗灰点安上去就行。

雷柏V15升级微动,顺便拆解看料

雷柏V15升级微动,顺便拆解看料

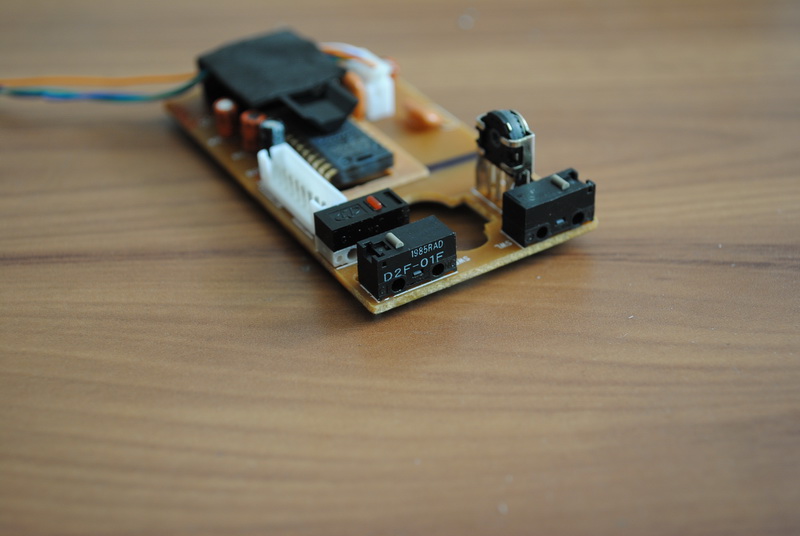

安装要比卸下来要容易的多,过程省略。OK,现在V15已经正式换上了日产灰点。
换微动很简单的,没什么技术含量的活。


雷柏V15升级微动,顺便拆解看料

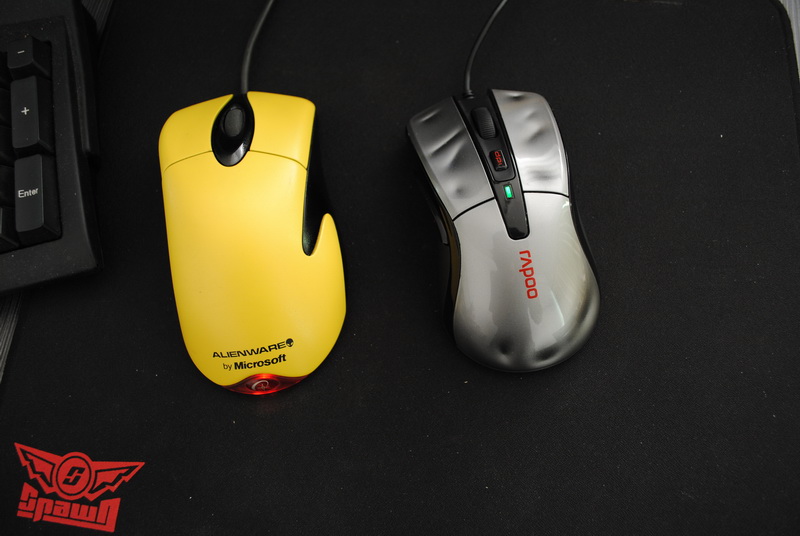

合体之后,来张两个“灰点鼠标”的合照


换灰点微动之后的V15手感:
相比原配TTC微动,最大的改进应该是按键的点击变得更加轻盈,感觉有弹性,回馈速度也快,比较适合频繁点击。灰点确实比白点,还有TTC要好。不过好东西终究还是要代价的,终于知道为什么灰点没有大量普及了,因为确实真MD太贵了!如果把这5颗长方形微动全部换上灰点,光微动就是一笔不小的数目。

回复 支持 反对

使用道具 举报

我的人缘0
4
发表于 2011-4-7 16:34 只看该作者
又要转......
回复 支持 反对

使用道具 举报

我的人缘0
5
发表于 2011-4-7 17:44 只看该作者
测试
LZ  说说使用体会啊...插值感强烈不强烈?
回复 支持 反对

使用道具 举报

我的人缘0
6
发表于 2011-4-7 17:59 只看该作者
本帖最后由 无知的童鞋 于 2011-4-7 18:00 编辑
LZ  说说使用体会啊...插值感强烈不强烈?
fujg228 发表于 2011-4-7 17:44


没感觉,我一般就800或者1600DPI足矣,用不了那么高的DPI。所以插不插值对我没任何影响

就像新版蝰蛇,我也用不了它3500的DPI
回复 支持 反对

使用道具 举报

我的人缘0
7
发表于 2011-4-7 18:18 只看该作者
6# 无知的童鞋
不是说这个是400-800-1600 插到800-1600-3200的么  那不是任何状态都是在插值下的...
回复 支持 反对

使用道具 举报

我的人缘0
8
发表于 2011-4-7 18:20 只看该作者
插值鼠标不论多少dpi都插值
并不是很多人想的那样,3200插值,1600不插值
回复 支持 反对

使用道具 举报

我的人缘0
9
发表于 2011-4-7 18:30 只看该作者
6# 无知的童鞋
不是说这个是400-800-1600 插到800-1600-3200的么  那不是任何状态都是在插值下的...
fujg228 发表于 2011-4-7 18:18


这细微的感觉,我是感觉不出。。或许我反应迟钝吧

V15用着还是一个不错的鼠标
回复 支持 反对

使用道具 举报

我的人缘0
10
发表于 2011-4-7 19:01 只看该作者
测试
我经常把铜片吸掉
