低端光电鼠标之G1光头灵敏度改造心得

弈帆投资 · 发表于 2011-4-6 20:31

这个本是老早就做好的，本就是个小把戏，不想今天看到网上还有人拿来卖钱，我认为原理基本是相通的，独乐乐不如众乐乐，随便写点让大家见笑一下。
个人对光电鼠标原理的理解：光头好比镜头，LED好比打光，光电芯片好比照相机。在LED的照射下，光电芯片通过光头连续拍摄照片并加以比较，得出移动距离与速度，最后反应在电脑屏幕上。
个人对G1光电鼠标非硬件改造的思想：好比如何拍好一张照片，打光非常重要，在相机不变的前提下，只能减少镜头的防炫光技术，最通俗的就是加遮光罩。
下面就是改造材料介绍：：灰常简单的铝胶带一点点就行，可以达到无损，最多浪费一点时间。还有就是一把小巧的刀和一双敢折腾的手。
1.如果我们拆开光电鼠标，会发现LED虽然有指向性，但还是有很多光散射出来，我们就可以在LED上做一个类似手电的聚光罩的东西，把散射的光进一步集中指向前方。我想铝胶带很适合这里。这部分无图，大家想像下就可以理解了。

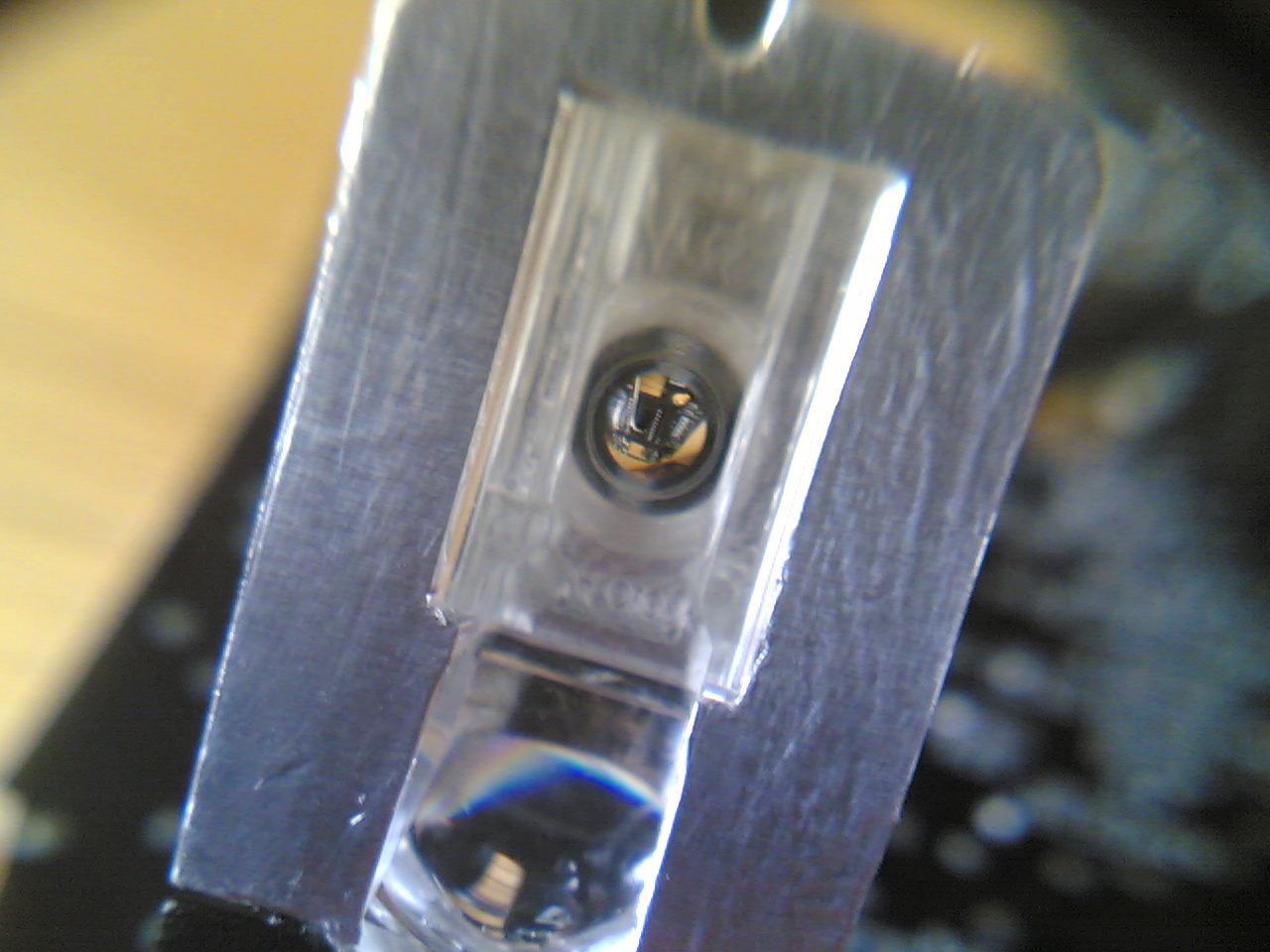

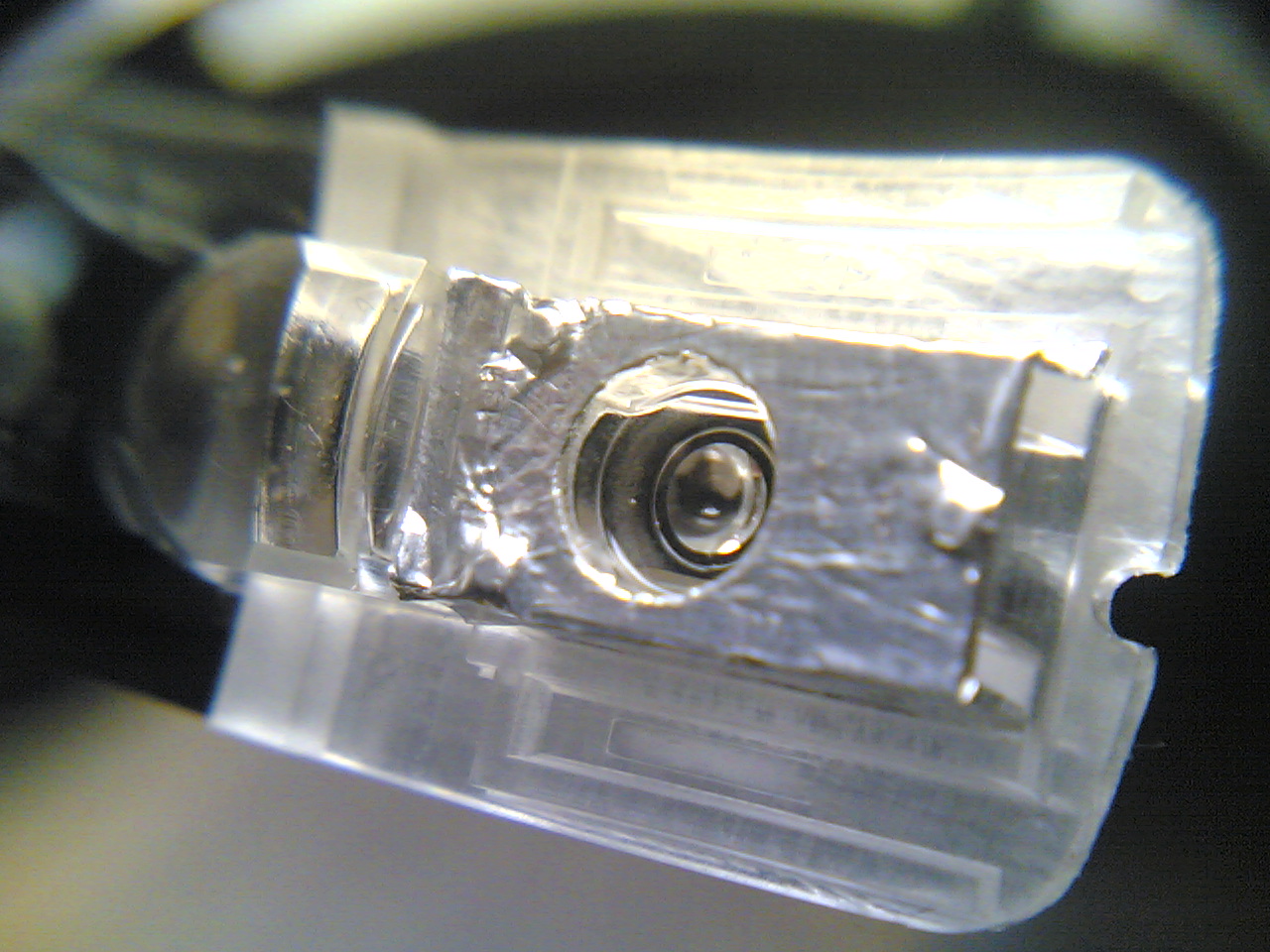

2.光电芯片下方一般都有一透明镜头，我们要做的是只让透镜的地方接收光线，避免其它地方透光给芯片带来错误信号。这里以前拍过2张图。大家可以看一下。不过我以前折腾CD机的经历看，铝胶带可能不是最好的改造用品。以前我是用绿色油性记号笔改造CD机的，一篇文章说绿色是红色的相减色，可以吸收漫反射的红光，使光头更容易拾取信号。。这里为了方便为了无损，也只能用铝胶带完成了。

本次改造完成的G1可以在离开垫子1CM处移动，屏幕上指针也一样有反应。这种方法我想通用于低端光电鼠标。如果你觉得自己的鼠标丢帧，灵敏度太差，那请花点时间试试我的方法。上面所说完全是一家之言，如有出错，请见谅！！！

弈帆投资 · 发表于 2011-4-6 20:32

很难得抢个沙发！珍惜！！！

wsipsc23 · 发表于 2011-4-6 20:51

本次改造完成的G1可以在离开垫子1CM处移动
fps噩梦!!!!!!!!

ancel · 发表于 2011-4-6 21:23

我昏！！~~光头工作高度太高fps噩梦~~~低鼠标灵敏度的噩梦。。。。。只见过有人解决高度问题的，没见过加高度的无语

wwq5536 · 发表于 2011-4-6 21:44

晕，一般人都是想把响应距离降低，而LZ反而把响应距离提高到1cm。。。实在令人蛋疼。

不过LZ提供了一个很好的思路，就是把光强度降低从而达到降低响应距离的目的。我考虑可以在透镜跟LED之间加入半透明的小板板，从而降低光强度，达到降低相应距离的目的

弈帆投资 · 发表于 2011-4-7 00:18

我这方法适合低端鼠，就是你们说的飘，不稳的那种。蝰蛇这种高端货不在此列。不过本人用这方法改的G1玩Cs也没觉得蛋疼啊，可能水平比较菜…嘿嘿

yugx · 发表于 2011-4-7 00:25

G1是G系列低端而已，本身并不低端啊
还有G1的光头就算不改造，也绝对没有任何丢帧的问题

wwq5536 · 发表于 2011-4-7 00:45

同上，G1绝对不算是低端鼠标。G1的引擎，论性能，甩IO IE 两条街；但是CS手感没IO IE好（囧）
感觉G1 的工作高度本来就很合适，不低不高，正好，改了反而不适应。

雷神战蛇 · 发表于 2011-4-7 02:12

{:1_003:}毫无意义。。。。。若你能把g1改成518意义就大了，哈哈

APPLE_Q · 发表于 2011-4-7 05:49

目前还在用G1的穷B 路过。。。
