[心得] 技术贴~3494换G81-3234的PBT键帽~

39 20669
楼主
跳转到指定楼层
本帖最后由 luoweinc 于 2011-3-15 18:03 编辑

买不到原厂白无刻~
于是就自己想办法了~
在淘宝看中了G81-3234~
和3494的键位是一模一样~
http://www.pcwaishe.cn/thread-155930-1-1.html

于是就买了一把~
今天早上到的货~中午迅速的给换上了~
边换边拍了点图片~
手机渣画质~见谅~




后记:

下面那排7个不配套的键帽打算周末自己DIY一下~
准备好笔刀和AB胶水就行了~
届时我也会边做边拍照~
图个自娱自乐吧~

这把键盘买过来~
现在看起来是非常超值的~
不光是键帽可以拿来用~
就是连上盖也能拿来MOD喷漆~

以后等有时间再折腾一个红色的上盖~
那效果想想都是相当的骚啊~ 红色外壳的3494~
想想都流口水哇~{:1_027:}

(ps:键盘这玩意折腾起来还真实没完没了了~)


假白轴~ 有技术贴称其为“乌龟轴”的~ 实际上是薄膜键盘,但是键帽还是扎扎实实的PBT!

假白轴~ 有技术贴称其为“乌龟轴”的~ 实际上是薄膜键盘,但是键帽还是扎扎实实的PBT!


空格居然也是这种布局~这个是我没有意料到的~(轴体偏向右边)

空格居然也是这种布局~这个是我没有意料到的~(轴体偏向右边)

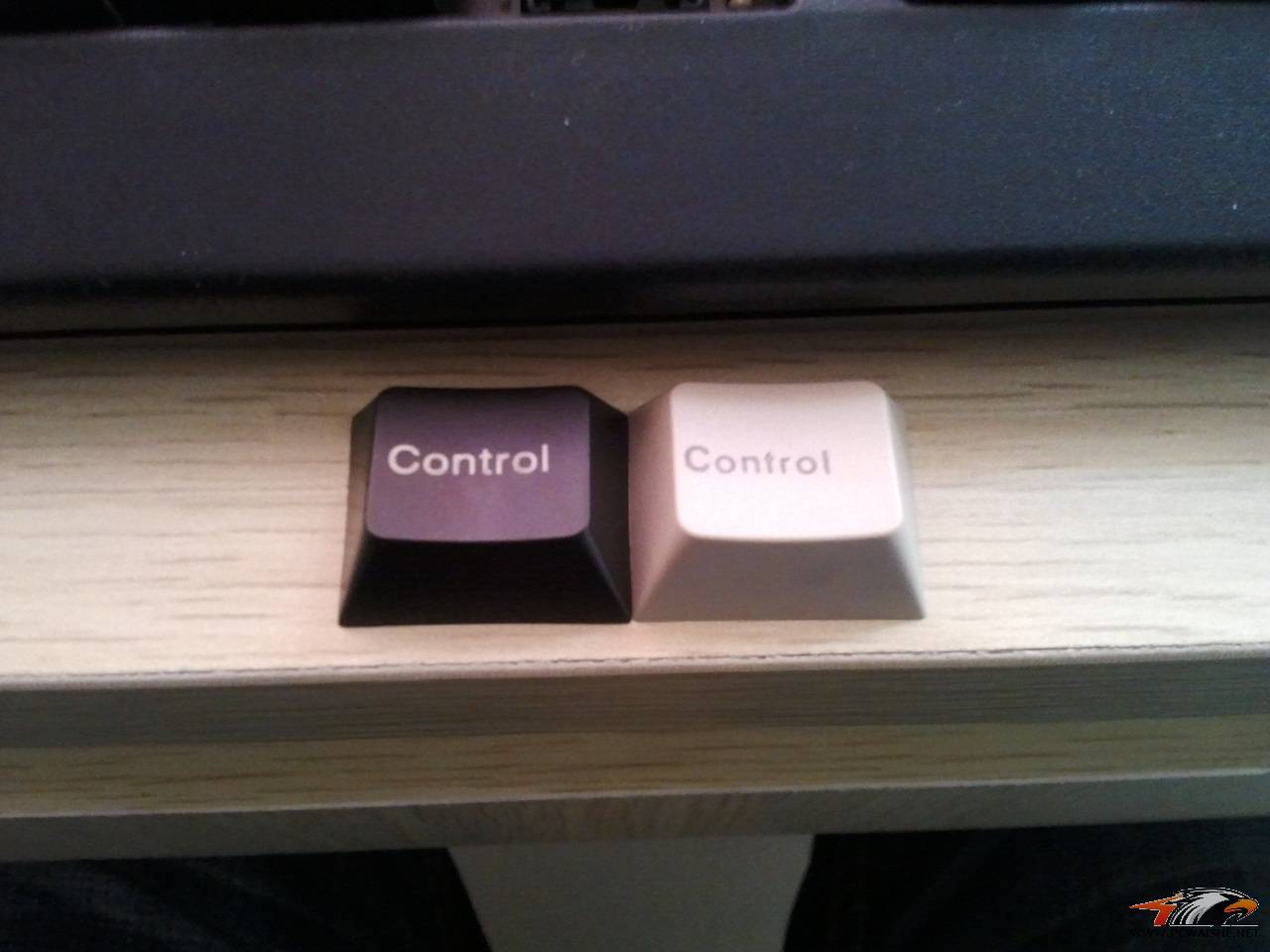

大家看这两个键帽~外表一致,但是……

大家看这两个键帽~外表一致,但是……

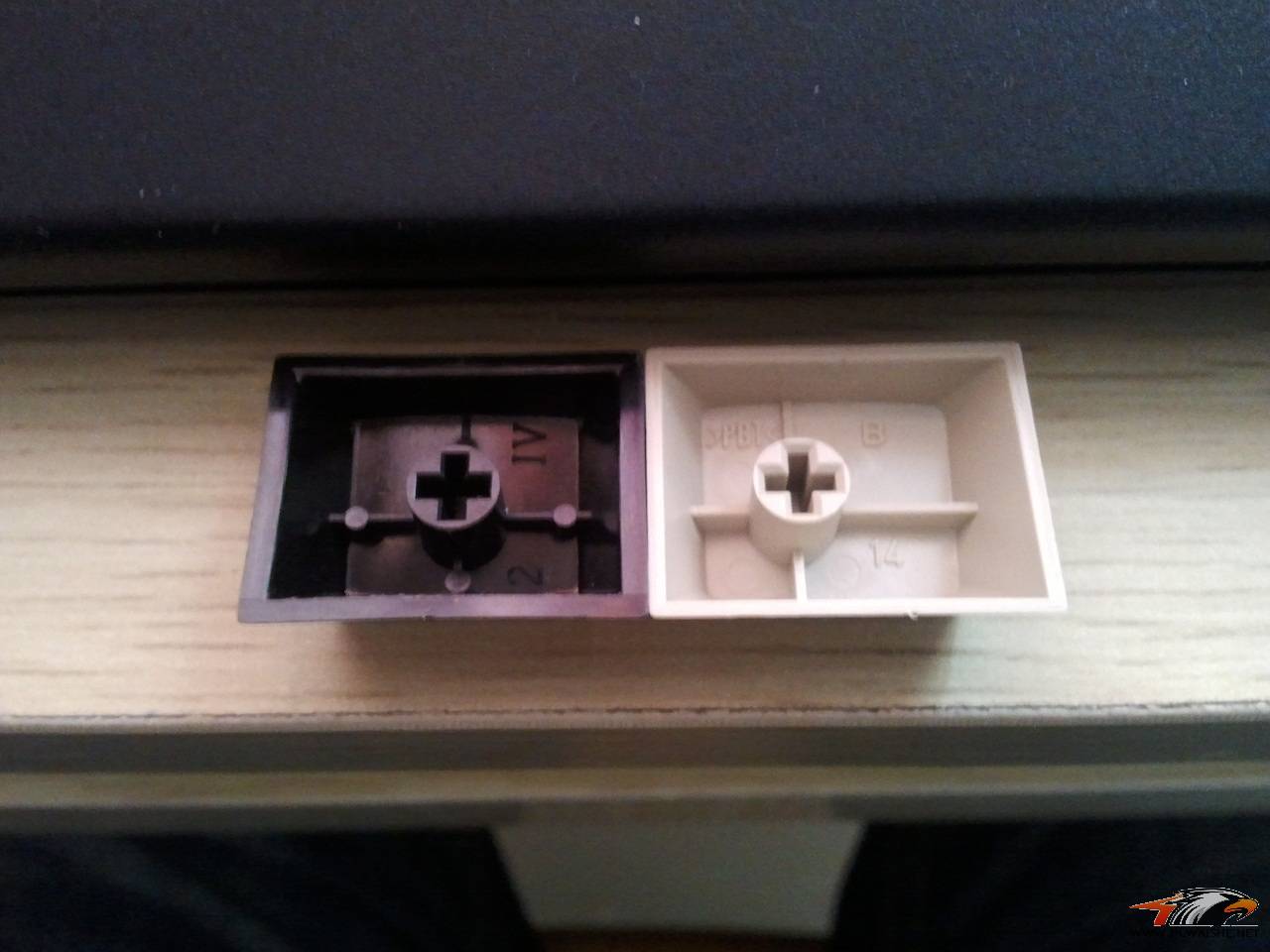

背面一看就杯具了~PBT键帽轴柱的不在最中间,最下排的无望了~

背面一看就杯具了~PBT键帽轴柱的不在最中间,最下排的无望了~

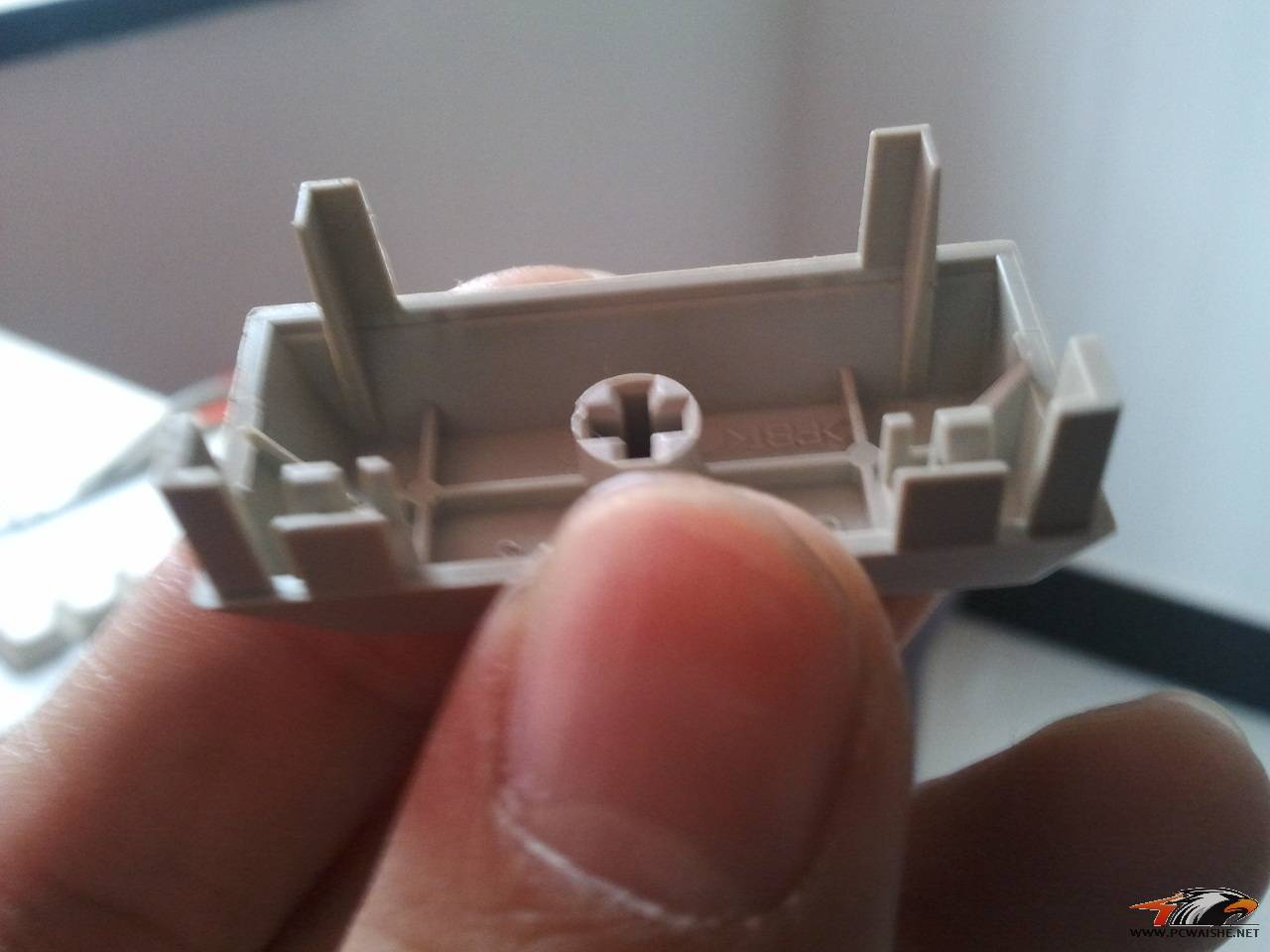

这个是ENTER的背面~长相怪异~但是无碍~依然是可以用的~只需要用小剪刀改装一下~

这个是ENTER的背面~长相怪异~但是无碍~依然是可以用的~只需要用小剪刀改装一下~


看到和上面那幅图片有什么差别了吗?嘿嘿~

看到和上面那幅图片有什么差别了吗?嘿嘿~


给你们看看完整的ENTER的背部吧~ 把边上的“两肋”剪掉就OK了~ 完美使用~

给你们看看完整的ENTER的背部吧~ 把边上的“两肋”剪掉就OK了~ 完美使用~


但是有两个大键是例外,小键盘区域的+和ENTER~除了剪去“两肋”,这两个“小脚”也要剪去~不然装上去会按不 ...

但是有两个大键是例外,小键盘区域的+和ENTER~除了剪去“两肋”,这两个“小脚”也要剪去~不然装上去会按不 ...

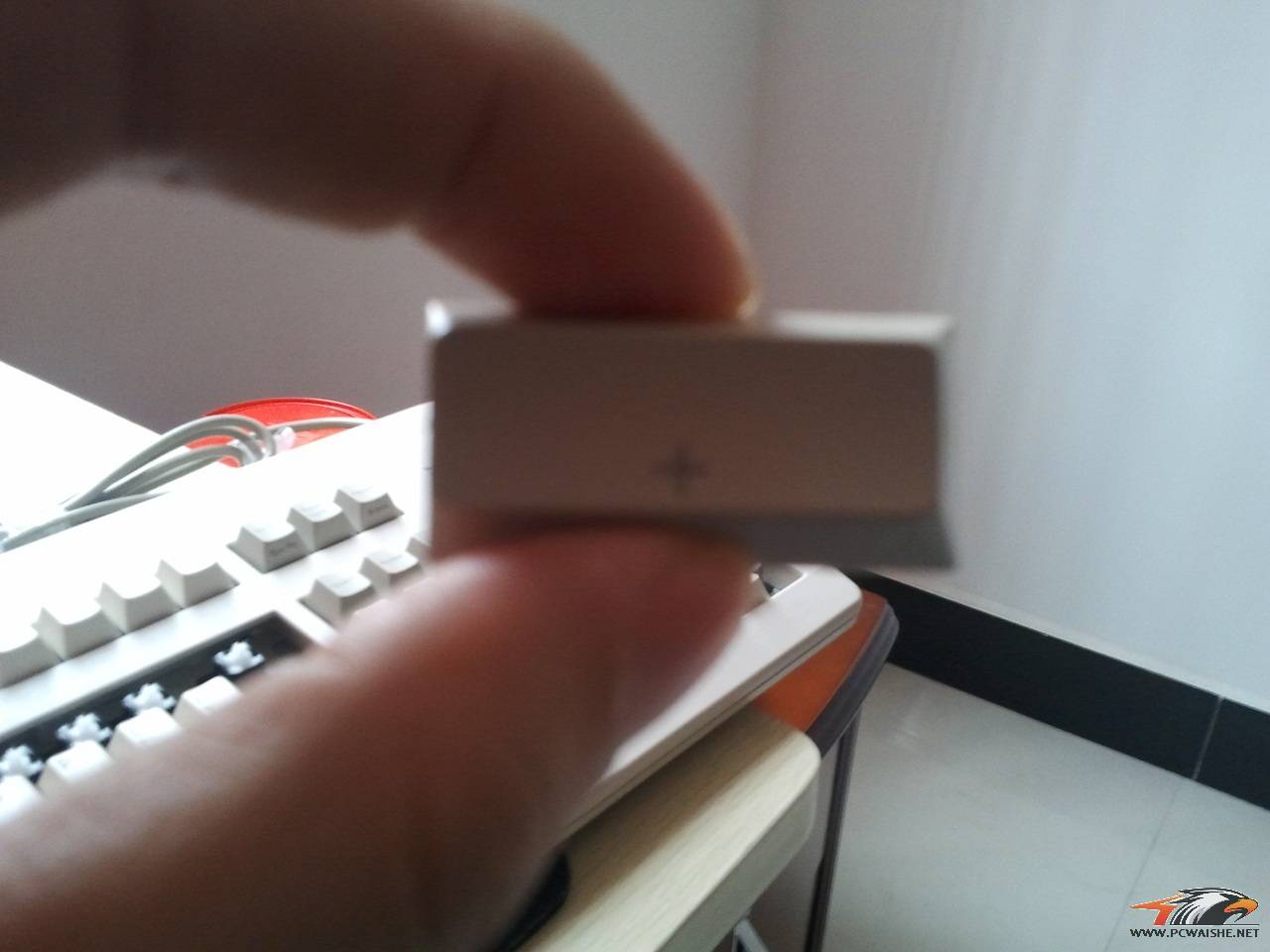

+号键~

+号键~


看看大键都换上的效果~

看看大键都换上的效果~


在看看这边都拔下的惨剧~你奉献了自己,妆点了他人,我会怀念你的!

在看看这边都拔下的惨剧~你奉献了自己,妆点了他人,我会怀念你的!


继续换键帽~

继续换键帽~


完成后的局部1~

完成后的局部1~


完成后的局部2~

完成后的局部2~


来个合影吧~结束~谢谢观看~!

来个合影吧~结束~谢谢观看~!

评分

参与人数 1技术分 +2 +36 收起 理由
rosicky311 + 2 + 36

查看全部评分

0
已赞
微信分享 收藏
回复

使用道具 举报

我的人缘0
2
发表于 2011-3-15 13:41 只看该作者
技术贴不够有吸引力了~
编辑了5次~
都还没有人来抢沙发~
世态炎凉啊~
{:1_052:}
回复 支持 反对

使用道具 举报

我的人缘0
3
发表于 2011-3-15 13:44 只看该作者
顶贴顶贴,还LZ尊严!!!

话说我最近也在折腾原厂的键帽,干嘛他家自己的都搞成不统一的标准呢。。。
回复 支持 反对

使用道具 举报

我的人缘0
4
发表于 2011-3-15 13:50 只看该作者
奢侈啊。。。一把新键盘给弄费了。
回复 支持 反对

使用道具 举报

我的人缘0
5
发表于 2011-3-15 13:52 只看该作者
测试
我再来爆个尿吧~~{:1_022:}

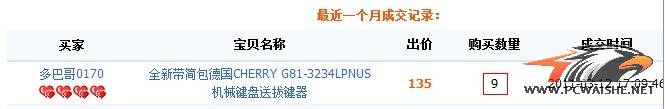

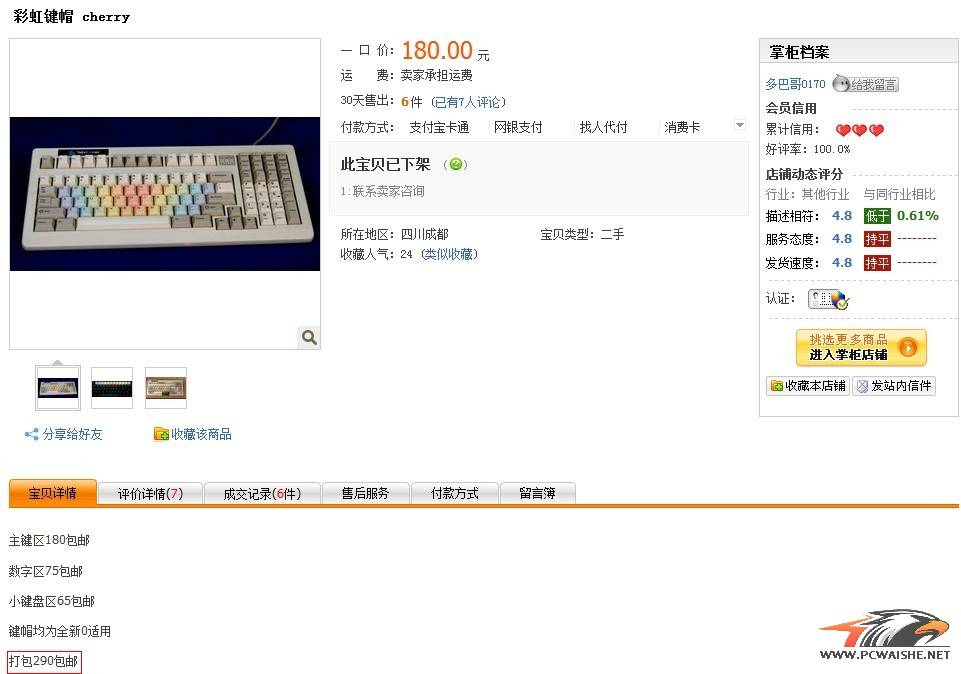

只上图不解释~

话说做这个利润还是有一点的~

不过产量不会太大~一点辛苦钱吧~



技术贴~3494换G81-3234的PBT键帽~

技术贴~3494换G81-3234的PBT键帽~
回复 支持 反对

使用道具 举报

我的人缘0
6
发表于 2011-3-15 13:53 只看该作者
奢侈啊。。。一把新键盘给弄费了。
花卷儿 发表于 2011-3-15 13:50


呵呵~便宜~125~
就奔着键帽去的~
回复 支持 反对

使用道具 举报

我的人缘0
7
发表于 2011-3-15 13:59 只看该作者
楼主 问下  3494的大键 是卫星轴  G81-3234 是平衡杆。  你是如何处理的  SHIFT  ENTER 这些键位。。
回复 支持 反对

使用道具 举报

我的人缘0
8
发表于 2011-3-15 14:10 只看该作者
楼主 问下  3494的大键 是卫星轴  G81-3234 是平衡杆。  你是如何处理的  SHIFT  ENTER 这些键位。。
红轴哥 发表于 2011-3-15 13:59


谁说卫星轴就一定要插进键帽里~
只插进主轴就完全可以了~
一点也不影响使用的~~
回复 支持 反对

使用道具 举报

我的人缘0
9
发表于 2011-3-15 14:11 只看该作者
那不会晃动吗?? 你有没有把 卫星轴 拔出来?? 像空格这样的  就一个中间有个十字   2边 不会摇晃??
回复 支持 反对

使用道具 举报

我的人缘0
10
发表于 2011-3-15 14:24 只看该作者
测试
这个是洋垃圾来的把?
回复 支持 反对
