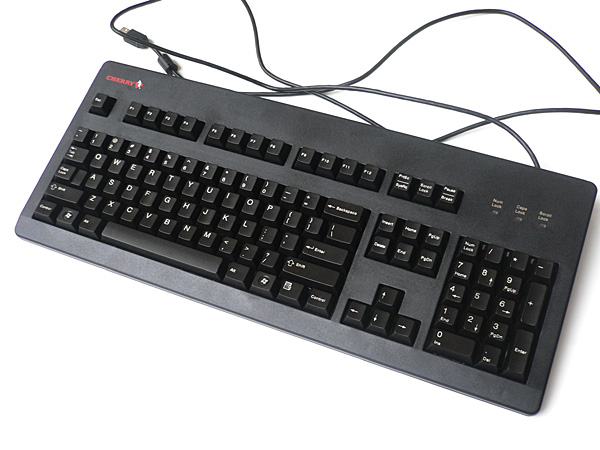

很早的一把了 Cherry G80-3494拆解（9P可以乱入）

Hannah · 发表于 2010-12-24 22:18

　　废话不说，直接切入主题吧~

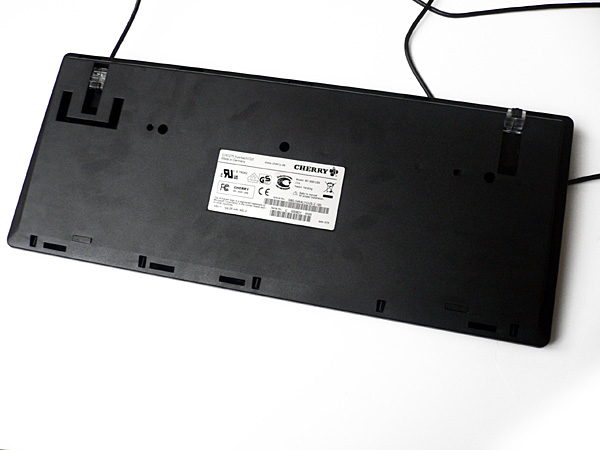

　　3494上下外壳采用卡扣式设计，外壳上没有一颗螺丝，拆解只需把卡扣推开即可。

按照前文所说，打开背面的两排卡扣之后即可分离上下面板。

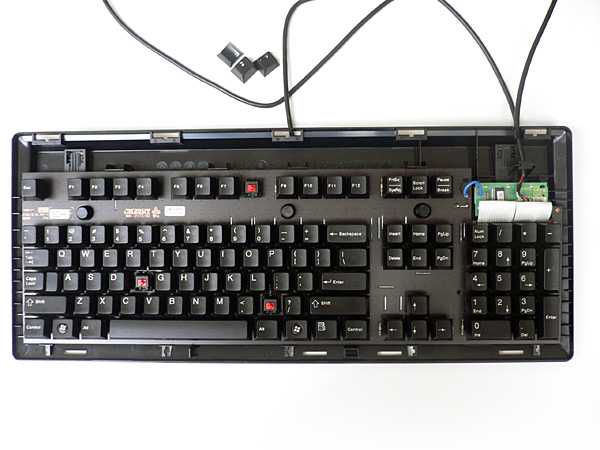

木有钢板所以PCB一目了然

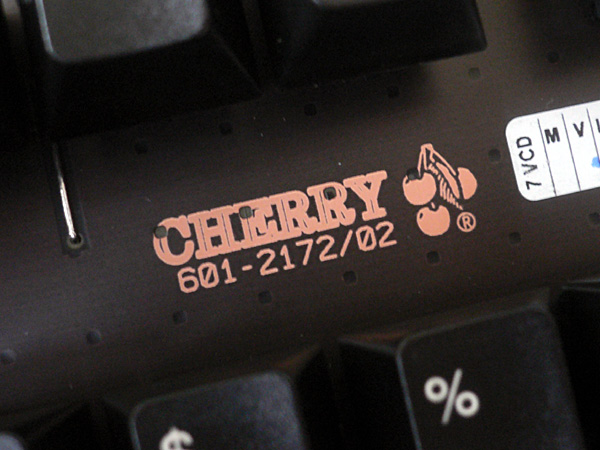

PCB上的cherry LOGO

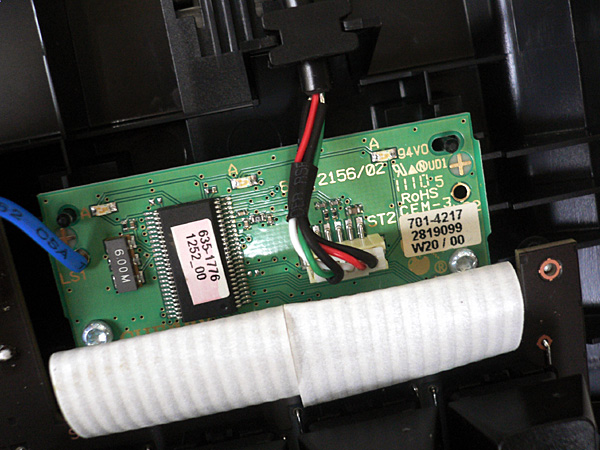

主控芯片以及辅助电路，LED是贴片

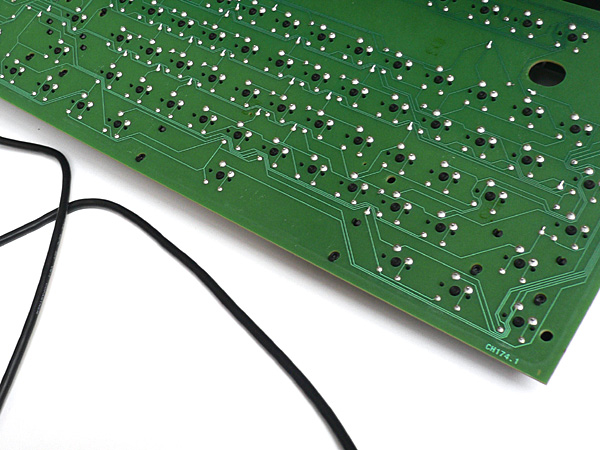

PCB背面

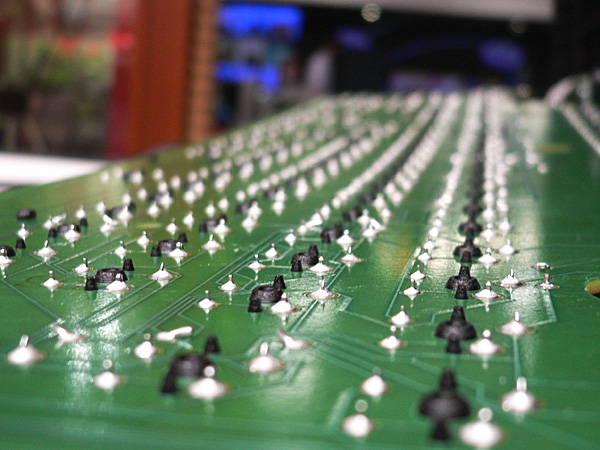

焊点整齐

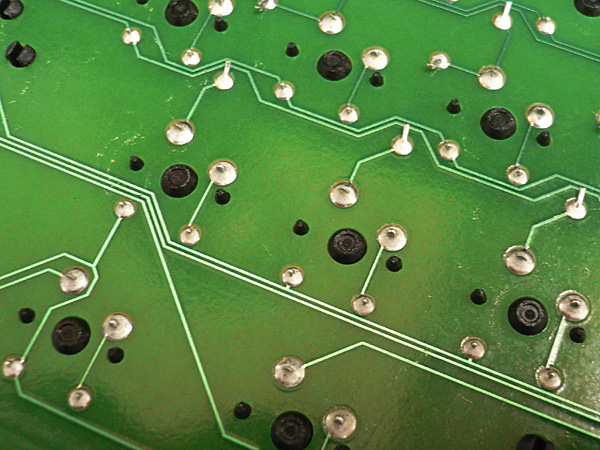

走线利落

PCB边缘处理（这里建议那些二线的主板厂商好好学学cherry）

理性好动是我们的本性
