关于键盘改造的一些经验 有兴趣改的看一下

ppjs001

我尽量用最少的话表达我的意思 不废话直入正题
1.在改之前先得心里有底就是计划 还要一定的理论认知 至少得把monkey的教程看懂 很容易半小时就能学会

2.准备一块键盘 键盘最好是标准键位 像11900 虽然也可以改 但是要移动三个轴会比较麻烦 同时牢固程度极难保证 然后钢板键盘和铝盘很难加工 我指的是移轴或加轴 特别是钢板 对轴改动的必须注意PCB板上层的钢片 它可以导致短路  如果要换轴那先要打洞 不过这个先放一边 现在不是时候

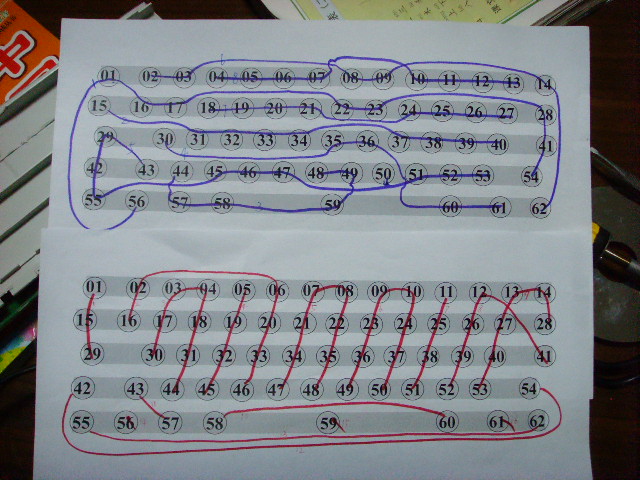

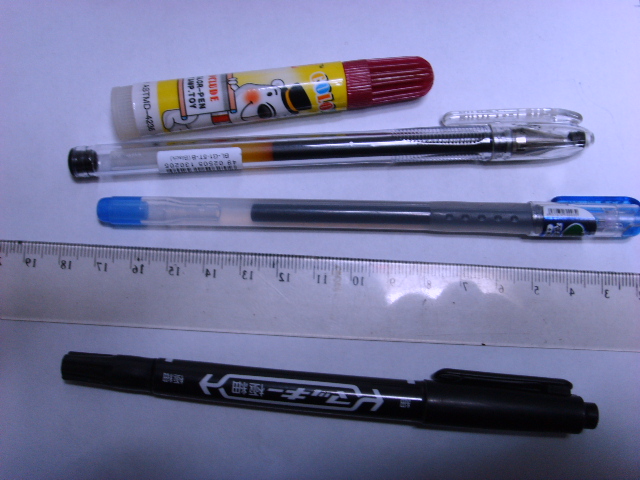

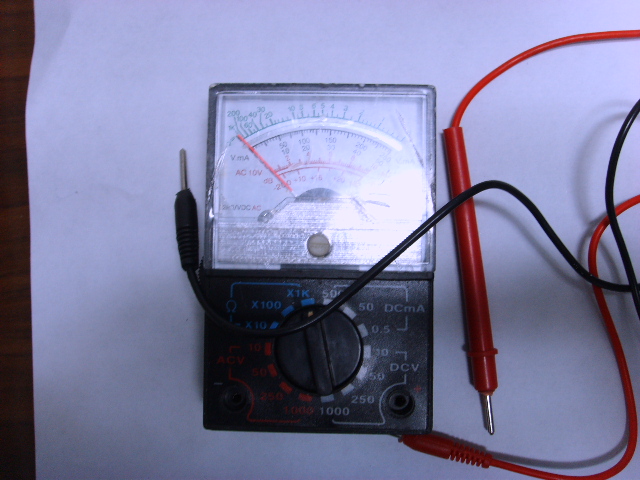

3.接下来准备笔纸尺 记号笔用来做记号 彩色笔画行列线 签字笔记录 同时在画之前你得用万用表测路径 万用表用最便宜的好了 然后行列线

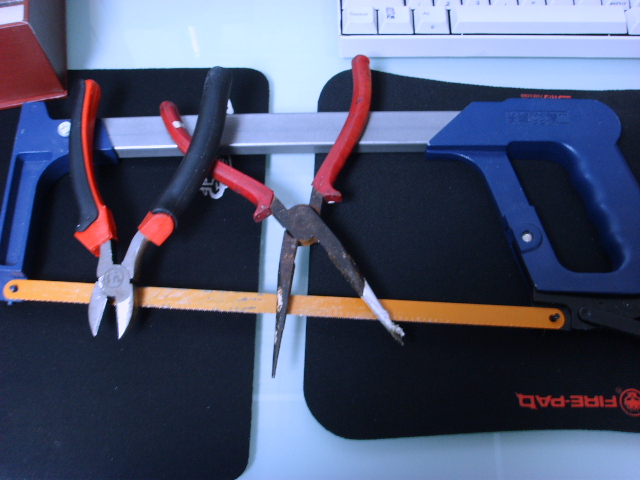

4.接下来就是动手裁切了 用记号笔划好线 用锯子锯 注意用锯子要和pcb板保持水平 别用力 ，别用电锯 那个绝对无法做到平直 锯然连打磨都不必很平滑

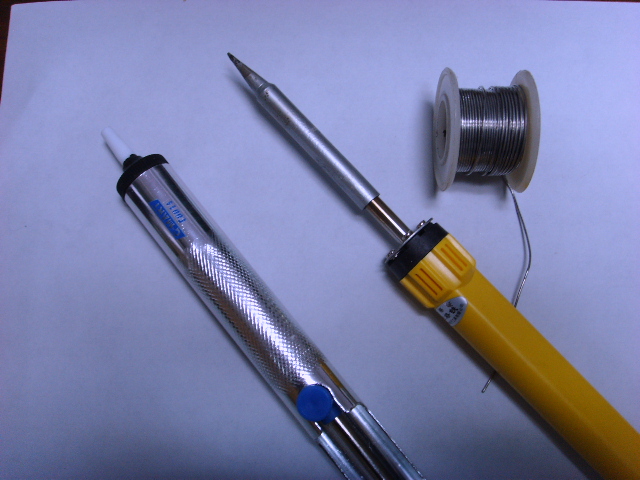

5.焊点  因为被锯掉一大块 有些线会被断开了 那么如果之前有记录下来的话就方便一些 飞线连上，另外有些行或列是可以合并的那就连起来 ， 关于电烙铁要尖头的 吸焊器也准备好 飞线最好用那种电脑的排线 没见过的话 打开自已的电脑看看{:1_038:} 焊的时候最好在板上隔一张纸，防止焊锡意外碰到。



6.连完线 要再复检一遍 确保没有短路、断路、 虚焊

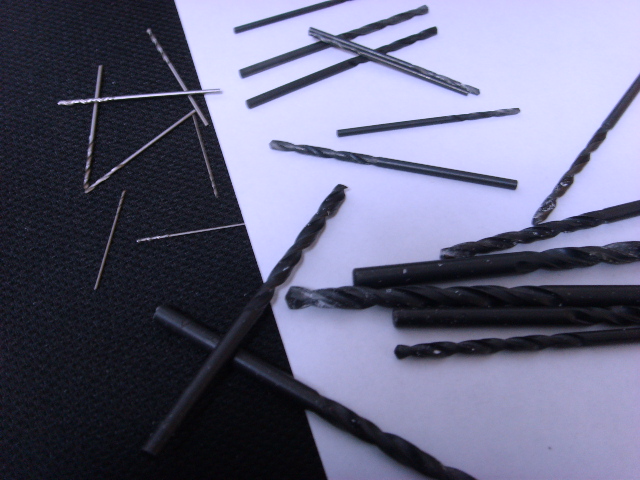

  这里加上换轴移轴要注意的地方 首先你要有一个电磨 然后至少十五种以上的钻头从0.03到3mm 因为光是一个轴就有5种大小不一的洞 然后是你打洞的地方有没有被一层铜片连到？ 大部分情况下是有的 你得把它分开 或者 把洞的前部打得再大一点 那么又要用到钻头了 还有洞的大小不一定正好 所以还要打磨 至少轴的位置 多看看别打歪了 {:1_043:} 机会只有一次

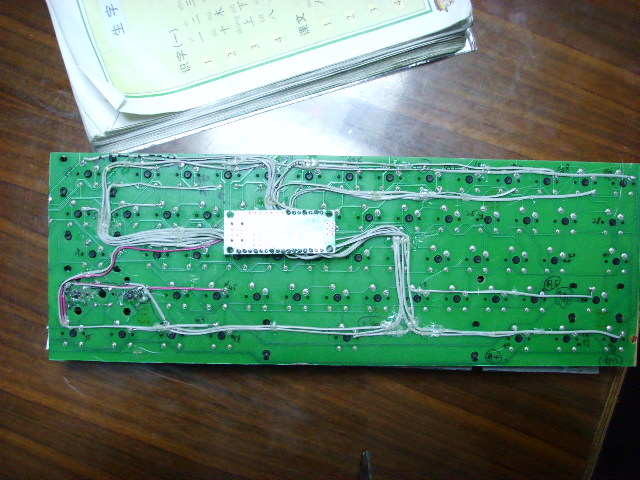

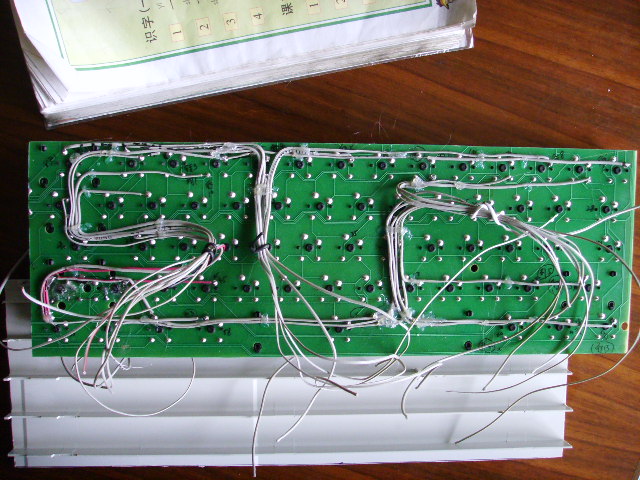

7.接下来就是把行列线连上线 尽量直一点 行列分开焊 先行或先列 焊然用绳子绑到一起  先别急着固定焊线

8.这个时候你要确定你用的是什么垫底?  那些地方是支撑点？然后再来固定焊线 我是用一种胶用火烧一下就融 像白蜡烛一样

接下来把monkey也加上去


9.加上底座 我用的是原来的外壳 我觉得原本是契合最好的 切好外形 用锯子 电磨 锉刀打磨 随便怎么搞都好

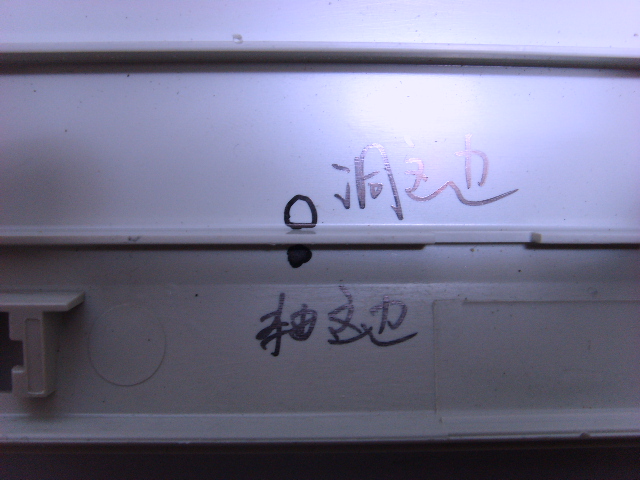

然后要把pcb板和外壳连接上 那就需要用螺丝 打洞 打磨   洞的位置极讲究 结合轴的位置 比如我的底坐用轴和螺丝正好把技撑梁夹紧
[local]10[/local]

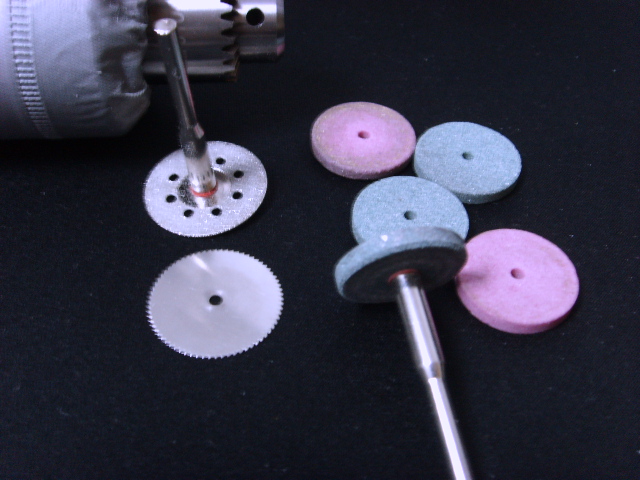

一些切片和磨片
[local]11[/local]

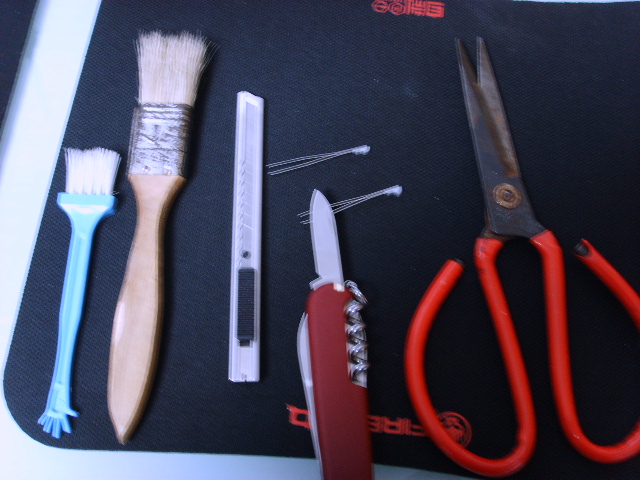

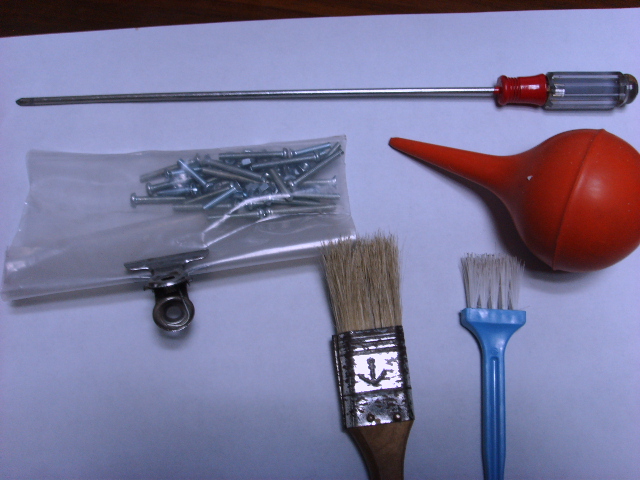

清理用的
[local]12[/local]
各种刀片
[local]13[/local]

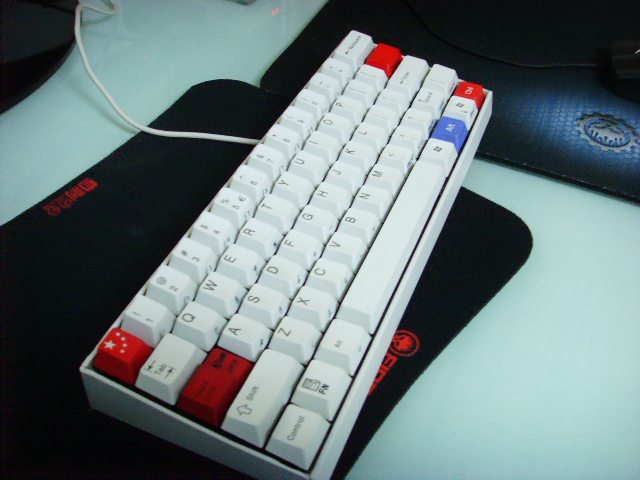

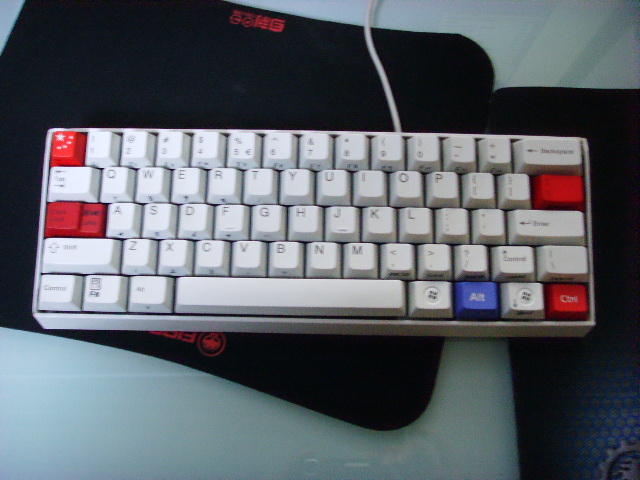

两张成品图
[local]14[/local][local]15[/local]

cashwang1987

膜拜 膜拜

75117633

厉害····················

jonthan

犀利，也够折腾的，

我叫Jonn.yR

楼主还真是厉害啊，光看文字就有点想法了……呵呵，有空看图{:1_058:}

ppjs001

求外壳教程~~~~
yab8433408 发表于 2010-12-13 22:58

外壳到处都是比如你家空调、洗衣机…呵呵材料不难找，难的是固定，可以打孔上螺丝、如可以胶水（有弹性的）.或者一起用

dcb

赞 LZ工具很全   我家里这些工具都有

yab8433408

求外壳教程~~~~

八眼田鸡

斑竹快给LZ加分！！！让LZ来管理键盘区吧。。。。

ppjs001

上传的时候好像出错了 后面有点不对 不过还是能看的

2853206

只能说LZ太强大了，我辈需要膜拜

弈帆投资

这边框做的很牛B了。LZ试过USB下几键无冲没？

ppjs001

本来就不是无冲 所以做也绝对不是无冲 不过我也没兴趣试一下 反正玩玩CF打打字 没冲突就行了 现在也运行正常 没有延迟之类的异常情况
