Monkey进阶教程：无冲键盘，修改行列值

ljy99731

Monkey推出一个月以来，得到了很多朋友的支持，虽然我们之前写了详细的入门教程，但是对于一些朋友来说可能说得不够深入，趁现在有点时间，总结一下一些大家比较关心的问题。
首先需要明白一个很简单的问题，行列只是相对的！如果把矩阵旋转90度，行列就互换了。
很多朋友问Monkey是否支持无冲，需要如何设置。在这里要说明的是，支持无冲的不仅仅是控制器，键盘本身也要有对应的设计结构。我们知道，键盘控制器是通过检测按键按下时候电路的通断来确定按键位置的，先来说一下键盘的扫描机制，控制器为了能正常检测到每个键，一般是给每行（或每列）依次输出低电平（为什么输出低电平？需要明白什么是线与，不明白的不用去追究这个问题），然后检测全部的列（或行），如果有一个或者多个列（或行）为低，则所扫描到的行号（或列号）与读取到的为低电平的列（或行）可以确定一个按键的位置。具体到Monkey，则是从COL逐一输出低电平，然后检查ROW，比如接在COL3和ROW4的按键按下时，则在COL3输出低电平时ROW4会检测到低电平，由此可以知道该按键按下。

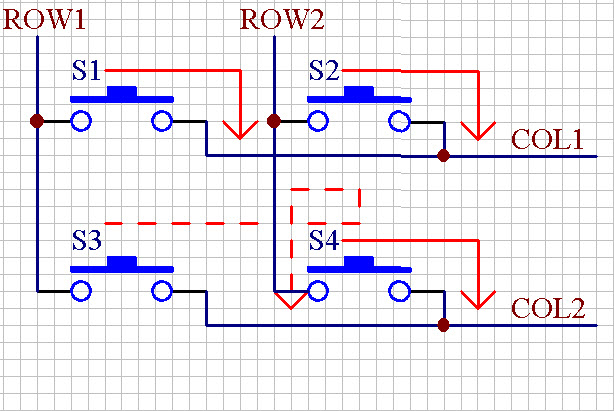

现在我们来看看键盘为什么会冲突，以下面的2*2矩阵键盘为例

在图片中，红色实线表示按键单独按下时电流的方向，当我们单独按下S1~S4中的每个键时，控制器都能正确的识别按键，但是如果我们同时按下S1,S2,S4时，控制器检测到的就不仅仅是三个键，连S3也会被认为已经按下，因为S3已经通过按下的另外三个键形成了一条通路（ROW1->COL1->ROW2->COL2，相当于ROW1和COL2形成了通路），如图片上的红色虚线所示，于是当扫描到COL2时检测到ROW1为低，也就是出现了常说的ghost key，这个时候我们通常说S1,S2,S4冲突（当然任意三个键也可以认为是冲突的）。同时我们也可以看出，同一行或者同一列的任意多个按键都是不会冲突的，因为它并不会导致其他行和某一列或者其他列与某一行连通的现象。
那么，如何才能做到各个按键互不影响呢？我们看到，在上面的例子中，误认为S3按下的回路中有一条回路不符合由ROW->COL的电流方向，那就是COL1->ROW2这条S2的通路，只要切断这条通路，S1，S2，S4就不会冲突了，但是我们又需要ROW2->COL1这条通路否则就检测不到S2这个按键了，于是具有单向导电特性的二极管就出场了，矩阵变成了下面的形式

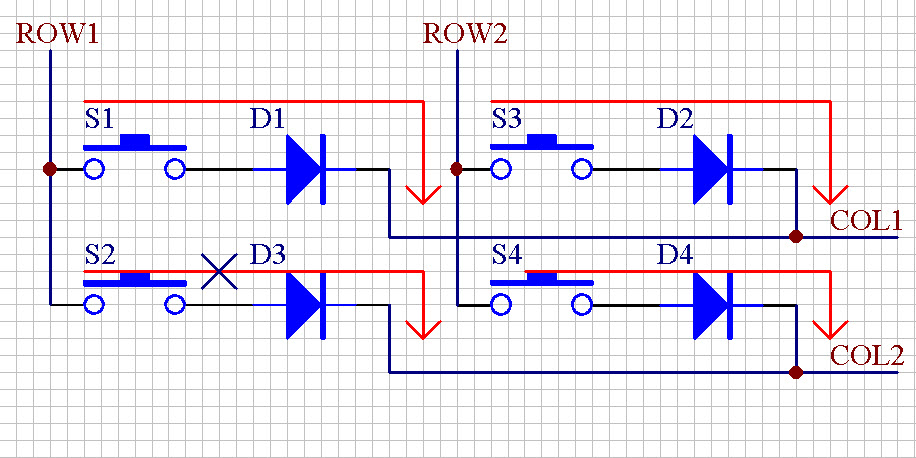

同样的，为了避免S1,S3,S4冲突，需要在S3串连一个二极管，以此类推，每个按键都串联一个二极管以后，任意三个按键都不会冲突了，如下图

把2*2矩阵扩展到实际的键盘中，比如16*8等等，在每个按键上串联一个二极管以后，于是一个无冲的矩阵键盘就诞生了！
看到这里，可能有些网友还有疑问，这个二极管应该串在哪里，极性如何确定？有刚才介绍的Monkey的扫描原理可以知道，应该将二极管的正极对着ROW，负极对着COL，至于二极管是在按键前面还是后面没有关系。注意这里的ROW，COL不一定接的就是Monkey上的ROW，COL，前面已经说过，行和列只是相对的，那么如何找出行列（在这里按照习惯依然称之为行列）呢？我们可以通过键盘的走线来判断，数一下走线上接了几个按键，然后记录下来，一般来说，以接了8个按键（当然也并不绝对）为分界点，小于8个按键的为一组，多余8个按键的为另一组，如果分组正确，那么每组所接按键个数加起来应该是相等的，等于实际键盘上的按键个数。可能我们得到了9*13,10*14等等各种分组的形式，那么如何接到Monkey上呢？一个方法是对分组进行合并，有些分组的部分按键可能是缺失的，比如COL2上的ROW13，ROW14上并没有接按键，而COL3上刚好只接了ROW13，ROW14两个按键，于是可以把COL2和COL3并接在一起作为一个新的COL，但是可能也会遇到COL2与ROW12和COL3与ROW12上都接了按键，当合并的时候将会有两个同样编码的按键，并且无法区分，因此这个方法比较麻烦，同时可能导致按键重码现象，这个方法不被推荐。
比较简单的方法是重新设置Monkey的行列值，比如ROW*COL=14*9，那么我们可以把ROW设置为14~~（26-9）之间的任意四个数（需要先Key Map Read），则COL将会自动设置成26-ROW（如ROW为14，COL自动为12),如下图



于是问题又来了，Monkey上只有8个COL，那其他的COL在哪里呢？经过实验发现，当COL增加时，最后面的一个ROW将作为COL1，原来的COL序号依次增加，比如设置COL为9时，ROW18自动变成COL1，原来的COL序号依次加1，当COL为12时，ROW15->COL1,ROW16->COL2,ROW17->COL3,ROW18->COL4，原来的COL1~COL8将成为COL5~COL12。当设置完成以后，需要先点击一次Key Map Write，把设置写入Monkey，然后重新读出看看是否与设定的一致。接下来，就分别把找出的两组线分别接到ROW和COL上就可以啦，用不到的让它悬空即可，这个步骤略过。
对于某些二极管已经做到轴里面的键盘，而扫描方式与Monkey不一样的，这种键盘要实现无冲可以把内部的二极管换个方向，但是操作起来是十分麻烦的，倒不如把二极管短路来得简单一些（比如y2kjim之前改的键盘），还有一种方法不用去动里面的二极管，而且操作起来更简单，以ROW*COL=14*8为例，但是内部的二极管是COL->ROW的，通过刚才说的方法我们可以设置成ROW*COL=8*14，同时把原来接到COL的线改接到ROW,原来接ROW的线接到COL即可实现无冲。接下去的设置步骤，前面已经说过了，不再重复
一句话，ROW和COL只是相对的，可以互换，根据具体情况具体分析，还有就是，COLx和ROWx的数字下标只是为了区分同一组的不同元素，不用刻意去追究是否该与Monkey对应连接，因为Monkey有强大的设置功能，我们不用去记住哪个按键接在哪行哪列。
全文完。


Monkey历史资料：
Monkey出世：http://www.pcwaishe.cn/thread-128828-1-1.html
XT接口的Z-150改装实例：http://bbs.kbc-china.com/thread-4114-1-1.html
tw友人用Monkey修改的G80-1800:http://bbs.kbc-china.com/thread-4168-1-1.html
实达黑轴改装：http://www.pcwaishe.cn/thread-133570-1-1.html
苹果M0110A改装：http://www.pcwaishe.cn/thread-134109-1-1.html

janforevers

顶技术贴 不看纯路过

飘零之羽

还是淡定的路过吧

外设热发烧

{:1_019:}

dcb

{:1_031:}

cashwang1987

看不懂

弈帆投资

是不是想说有冲的板子可以很容易加二极管就能达到无冲了？

ljy99731

是不是想说有冲的板子可以很容易加二极管就能达到无冲了？
弈帆投资 发表于 2010-12-12 15:55

对的，有多少个键就加多少个二极管，不过控制器上面的处理也有区别的，好在我们的monkey支持无冲

弈帆投资

不是说usb最多只能7键无冲么？矩阵支持无冲又有啥用呢？好象这卡涨价了…以前看50的。这回去广州本还想带块的

ljy99731

回楼上，至于最多支持多少个按键无冲，软件上没有说明，应该是只要控制器能检测到就会发送给主机，这卡推广期是55，推广一个月，现在已过，调价到79
