sanv007 · 发表于 2010-12-8 12:19

强帖关注
深刻学习中
我还在烧轴，几位已经把键帽和轴触底研究得如此透彻了
不过，对我这等没多少时间折腾的office上班族来讲，这帖确实是大补啊
佩服几位的研究精神
有时间俺也去动手实践一下

壮儿 · 发表于 2010-12-8 12:21

小羽毛的结论是不是可以说明原厂用起来感觉键程比filco短的问题？至少我感觉原厂的键程短……

羽·羽·羽 · 发表于 2010-12-8 12:23

小羽毛的结论是不是可以说明原厂用起来感觉键程比filco短的问题？至少我感觉原厂的键程短……
壮儿发表于 2010-12-8 12:21

可以这么说·因为轴心没完全触底··差一点点··不过仅仅是一点点··很少少于1MM 应该只有0.5MM

Saphire · 发表于 2010-12-8 12:24

从楼主贴出来的图片来看，黑轴是轴的轨道先触底，而青轴是轴柱先触底。
楼主可以再测试下茶轴，据我自己的体验，茶轴应该是轴柱先触底的。
keyboardtouch 发表于 2010-12-8 12:14

从一些轴的拆解图目测，除了绿系轴（Click），其他的轴芯基础部分都相同，应该都是轴基触底。绿系轴的尾柱昨天目测一下，似乎和黑轴等长，但是刚看了下别人的拆解，好像稍长，回家用卡尺测一下。

keyboardtouch · 发表于 2010-12-8 12:27

我也感觉原厂的键程比OEM的要短些，可能与键帽有关。

小羽毛的结论是不是可以说明原厂用起来感觉键程比filco短的问题？至少我感觉原厂的键程短……
壮儿发表于 2010-12-8 12:21

z153842193 · 发表于 2010-12-8 12:35

邪恶的老虎钳

Saphire · 发表于 2010-12-8 23:12

本帖最后由 Saphire 于 2010-12-9 00:01 编辑

0.02mm分辨率游标卡尺测试，本人读数大概有0.04的误差，数字尺和螺旋测微器不知哪去了。
黑轴轴芯全长12.46mm，青轴轴芯全长12.96mm。轨道底端比底座内平面高0.34mm。

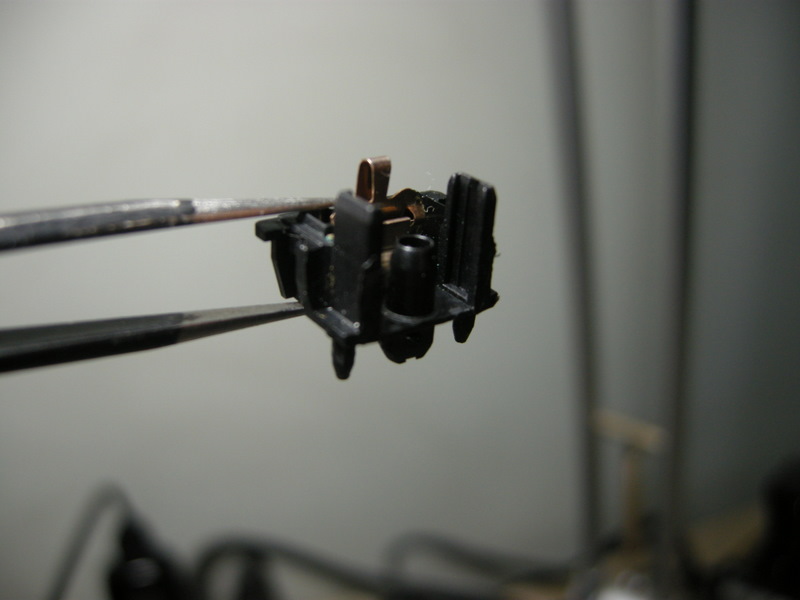

看一下轨道里的这个台阶。

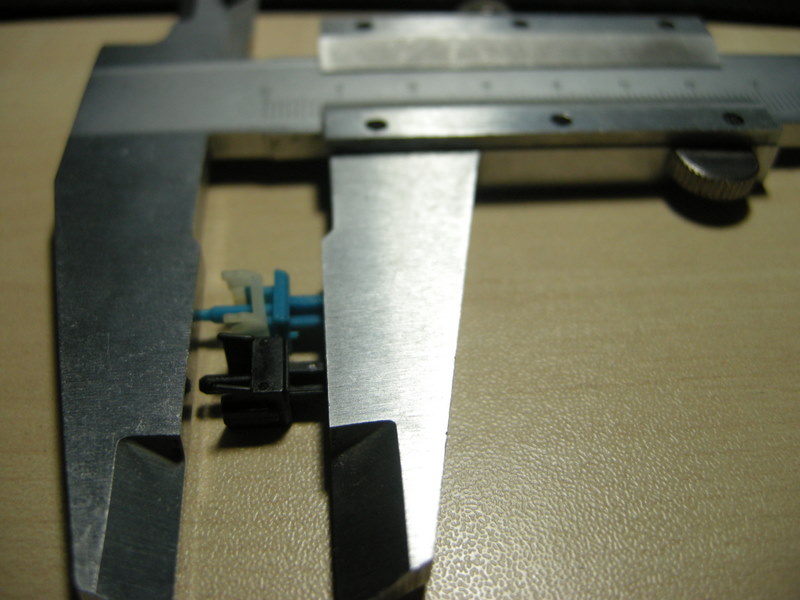

两个轴芯长度对比。

Saphire · 发表于 2010-12-8 23:56

有富余原厂键帽人士可以切一颗轴和键帽，拍照证实一下，羽羽羽的切法和图片效果不好。注意切轴时不要破坏轨道。

ROG · 发表于 2010-12-9 00:01

微距给力

Zerion · 发表于 2010-12-9 00:12

那麼所謂的手感和鋼版無關?
