MX轴究竟是靠哪部分触底（2、3楼更新实验，以及大量图片）

seas · 发表于 2010-12-6 17:55

本帖最后由 seas 于 2010-12-7 11:38 编辑

偶以前刚接触机械键盘的时候，听到“扣扣”的触底声，以为是键帽壁打在钢板上的声音（相信很多新人也同样认为是这样）。后来知道不是这样的，凭肉眼就可看出，键帽壁根本没有到底。

之后很长一段时间认为，是键帽内部十字框打在轴盖上的声音。前段时间也否定了这种想法，以为键帽按到底后，还可以上下左右摇晃。如果是十字框触底，应该无法摇晃才对。

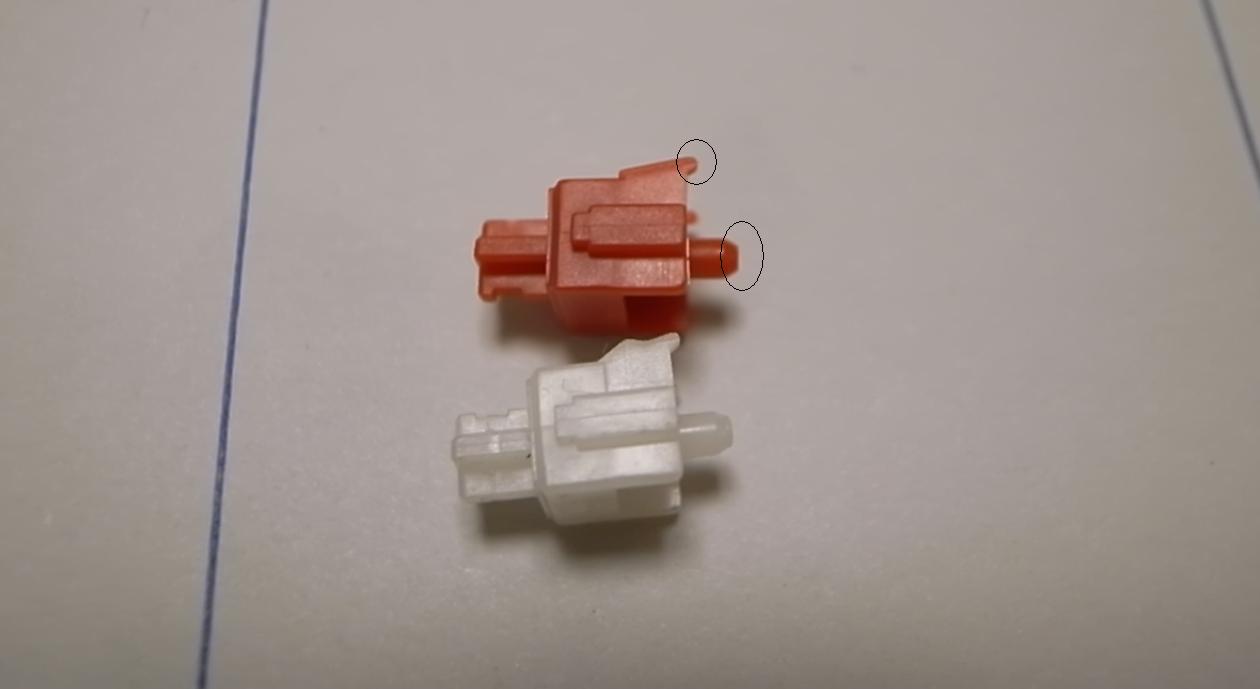

再后来，认为可能是十字柱底部或者卡笋凸起部分触底（见图）。

今天仔细研究了茶轴、青轴，暂时认为，茶轴、红轴、黑轴等无段落轴是卡笋凸起部分触底，而青轴是十字柱底部触底。

认为茶轴等无段落轴是卡笋凸起部分触底，其实偶也是猜测，除非把一个轴剖成两半才能真正看到。偶是用回形针拉直了，量取轴体内部以及十字柱管的深度（见下图），经过大致比划，认为应该是卡笋凸起部分先触底。

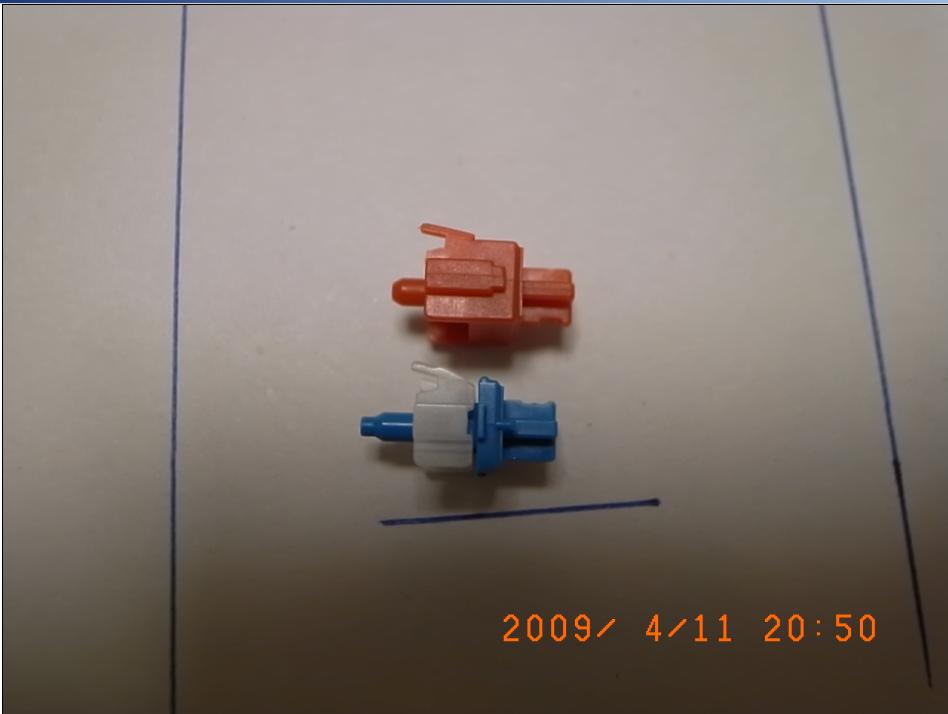

至于认为青轴是十字柱底部触底，因为青轴按下后有两次发声，CLICK声应该白色卡笋触底，之后的触底声应该是蓝色十字柱触底。而且青轴的十字柱下端明显长过其他轴（见下图），不加长可能无法触底。

另外，由于触底部分不同，声音也有所不同。

一般人都认为青轴比较吵。如果偶的看法是正确的话，那么除了CLICK声吵耳，触底声也比其他轴要大。因为青轴是十字轴低端触底，相比卡笋凸起部分触底，声音更清脆、响亮。

偶有一把PLUM青轴，部分是黑轴、部分是青轴，实验了一下，由一半键程开始往下按，两者触底声确实不同。

恋上你的枕 · 发表于 2010-12-7 08:44

技术帖留个名

seas · 发表于 2010-12-7 10:30

昨天研究了一个黑轴，看法和楼主相同：是卡笋突起部分触底造成的。我仔细的研究了一下：发现要想在卡笋突起的底部垫上一个缓冲材料难度很大，也不牢靠，不长时间就会移位。

我于是想到：能不能在键帽的十字柱（就 ...
mbctb 发表于 2010-12-7 10:09

你可以学A大，在十字柱底部垫上东西。如果套上橡胶圈，键帽将难以安装到底。
http://www.pcwaishe.cn/thread-115820-1-1.html
19楼

Saphire · 发表于 2010-12-7 10:29

本帖最后由 Saphire 于 2010-12-7 10:32 编辑

昨天研究了一个黑轴，看法和楼主相同：是卡笋突起部分触底造成的。我仔细的研究了一下：发现要想在卡笋突起的底部垫上一个缓冲材料难度很大，也不牢靠，不长时间就会移位。
mbctb 发表于 2010-12-7 10:09

从结论看，你的研究方法有问题。从机械设计角度出发，如果你是设计者，会让那个脆弱的尖端突起部分触底，直接承受压力吗？最简单的研究方式就是把轴纵向剖开来观察。

实际触底的是轴芯侧面的方形凸起，底座里面有凹入的轨道，下面提供触底。所有MX轴都是这样触底的，青轴也一样。和编程一样，选择了新语言，就去以语言原生的方式去编程，不要把Python写成披着Python皮的C/C++。MX轴也一样，本身的设计是中段触发，可以改变自己的使用习惯，不要大力触底。

mbctb · 发表于 2010-12-7 10:09

昨天研究了一个黑轴，看法和楼主相同：是卡笋突起部分触底造成的。我仔细的研究了一下：发现要想在卡笋突起的底部垫上一个缓冲材料难度很大，也不牢靠，不长时间就会移位。

我于是想到：能不能在键帽的十字柱（就是那个外形是圆形的塑料柱，内部有十字形的凹槽）上面套一个橡胶垫来做缓冲。但我想这样一来，就变成键帽与轴上沿撞击触底了。原来不是触底的地方被我搞成触底，会不会损坏它？看轴的上表面弱不禁风的样子，实在不敢这样做。有人这样做过的吗？

ty05081319 · 发表于 2010-12-7 09:28

但是为什么我换了键帽后，按到底的声音不一样了。
我的PLU G2000 换了ABS键帽后触底的声音要比它自带的POM键帽是声音好清脆一些。

lylby · 发表于 2010-12-7 09:20

图上的茶轴怎么跟黑轴似的没突起？

suffamoph · 发表于 2010-12-7 05:51

LZ很认真。编辑到1L吧

hh_drizzt · 发表于 2010-12-6 19:11

来顶贴

caozi3350 · 发表于 2010-12-6 19:01

留名。

MYQQ53220348 · 发表于 2010-12-6 18:51

我顶你

seas · 发表于 2010-12-6 17:57

本帖最后由 seas 于 2010-12-7 11:35 编辑

实验名称：证明MX青轴是依靠十字柱底部触底。

实验设计：将青轴十字柱白色、蓝色两部分分离。仅将蓝色部分装入轴体。如果按下后，触底声音以及触底键程不变，则证明青轴是靠十字柱底部触底。

实验结果：MX青轴是依靠十字柱底部触底。

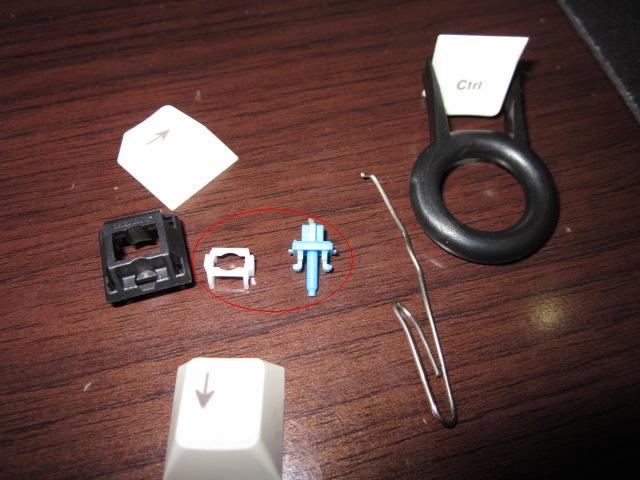

(将青轴十字柱分为两部分，旁边是拆轴工具)

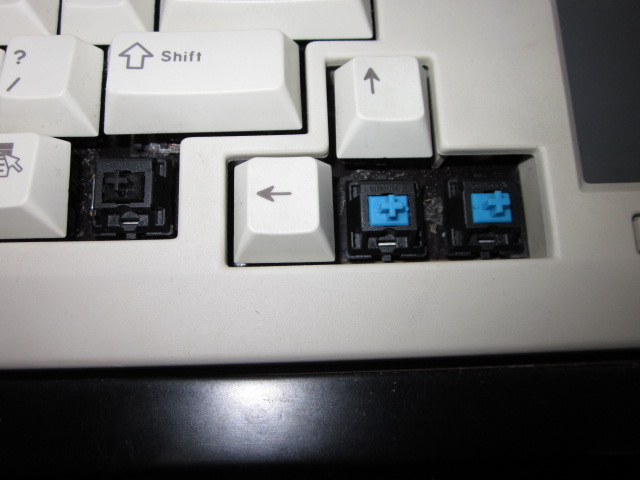

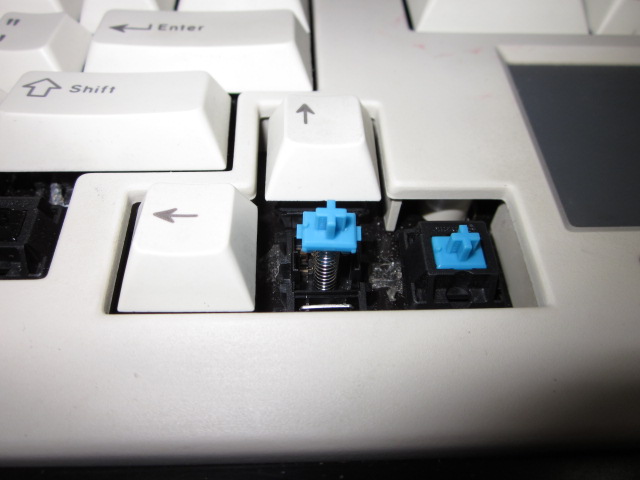

（将蓝色部分单独装入轴体）

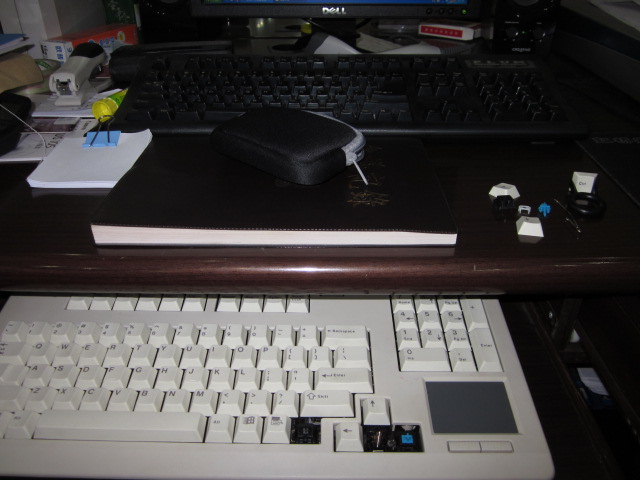

（这就是实验用的键盘YLJ 11900，以及偶的工作环境。上面的PLUM茶轴办公用，下面的11900闲着没事的时候玩玩用）

seas · 发表于 2010-12-6 18:12

本帖最后由 seas 于 2010-12-7 13:43 编辑

实验名称：证明黑轴等无段落轴是靠卡笋突起部分触底。

实验设计：将黑轴十字柱卡笋突起部分剪掉，再装回轴体。如果按下键程变长、触底声音发生变化，则证明黑轴是靠卡笋突起部分触底。

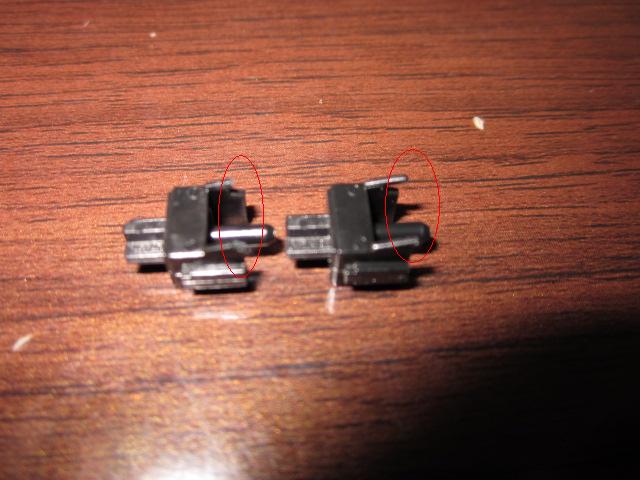

实验结果：剪掉之后装回去，触底声音发生轻微变化，说明卡笋突起部分最先触底（见下图）。

Saphire · 发表于 2010-12-6 21:51

MX轴都是靠轨道触底。如果想确认，把一个轴做纵切就能看清楚。

jhzzj · 发表于 2010-12-6 22:33

楼主分析得有道理，我一直以为是键帽触底造成的声音，今天看了个帖子想法和楼主类似

zsxh · 发表于 2010-12-7 02:35

顶一下很好

GuoAnNB · 发表于 2010-12-7 02:57

好贴
