Monkey，使苹果M0110A焕发青春

ljy99731 · 发表于 2010-12-4 00:55

本帖最后由 ljy99731 于 2010-12-4 09:51 编辑

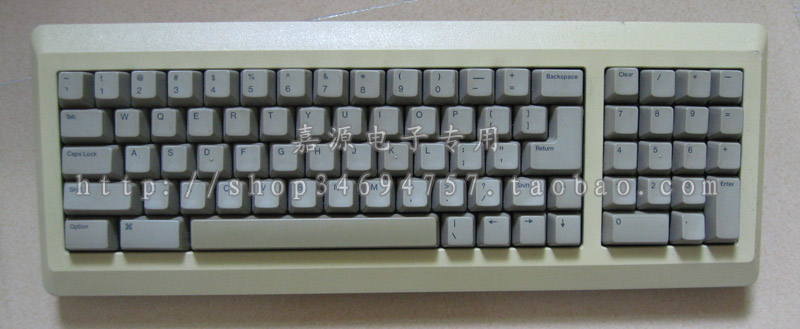

前段时间一个网友咨询苹果的M0110A键盘是否可以代修改，自然一口答应下来了，收到键盘先来个全貌图

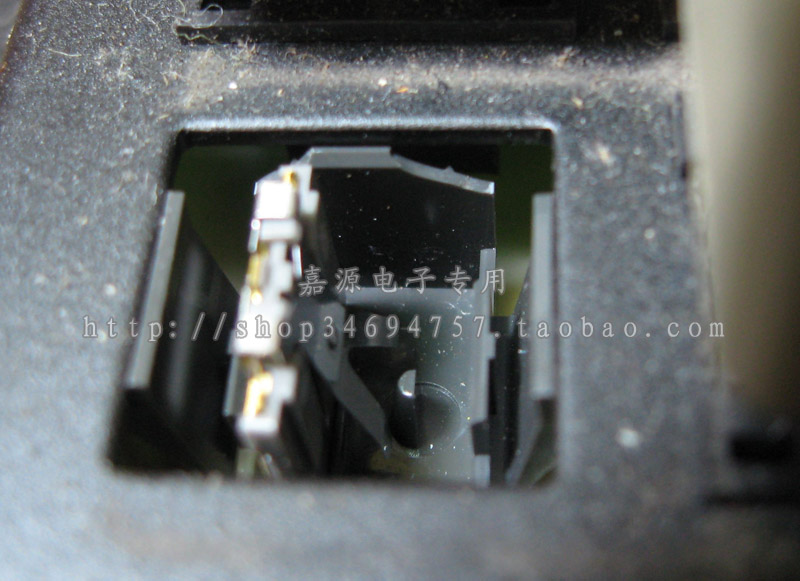

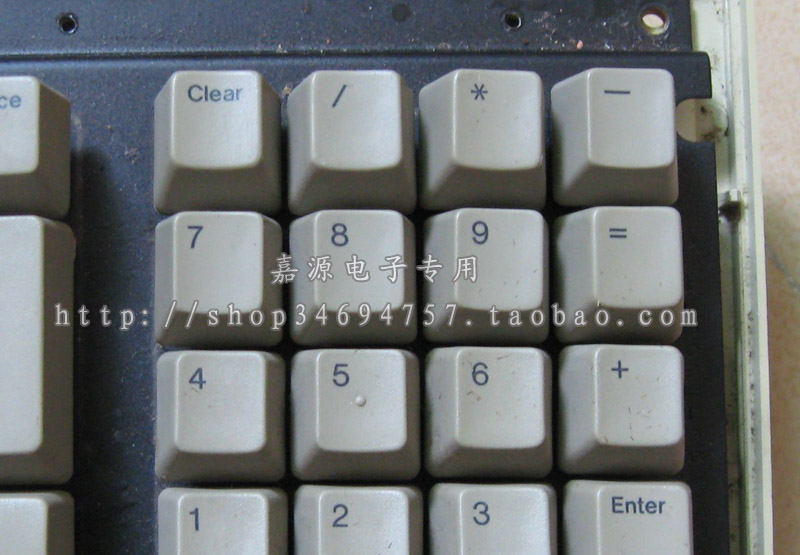

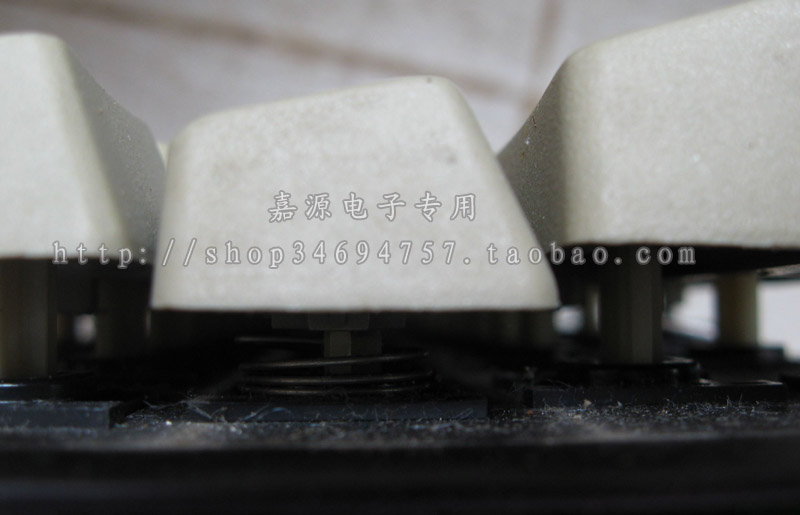

迫不及待的拆开了外壳，这才发现，小键盘的clear键好像比其他的按键低了一点哦

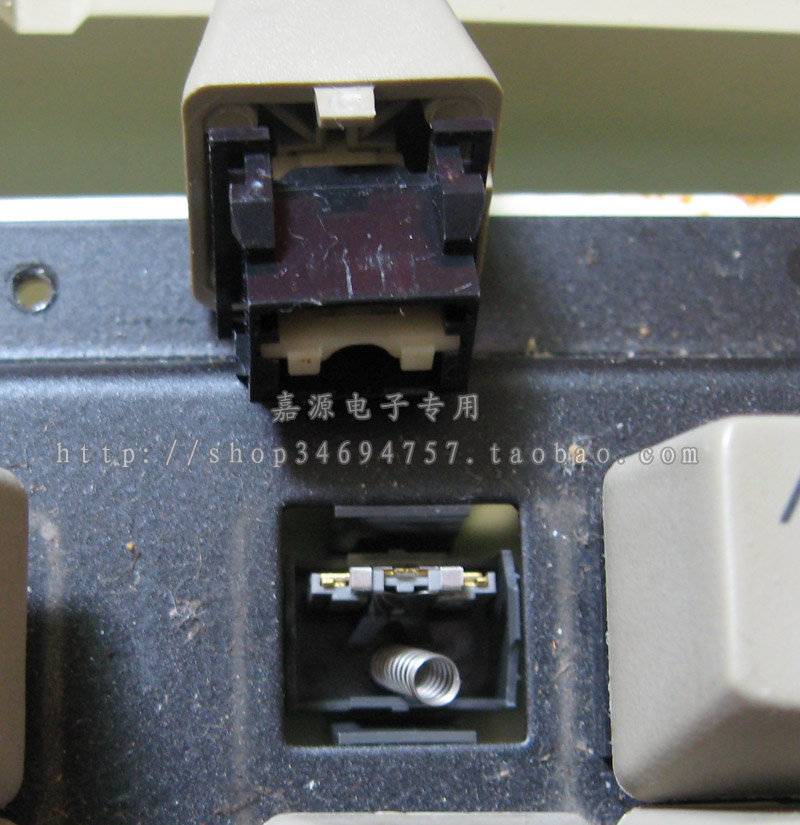

看看是怎么回事，轻轻一拿，键帽跟轴一起提起了-_-!，

原来是键盘的卡扣已经断裂了，可能是运输过程损坏的

同时发现，这个键盘的CapsLock键是自锁的，下图是按下时候的样子，刚开始还以为也坏了-_-!,

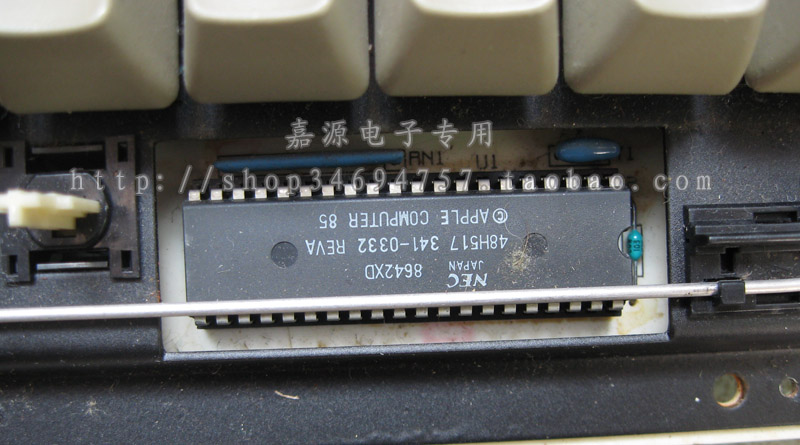

仔细观察了一下，这个键盘只有一个主控IC,在空格键的下面，取下空格键可以看到

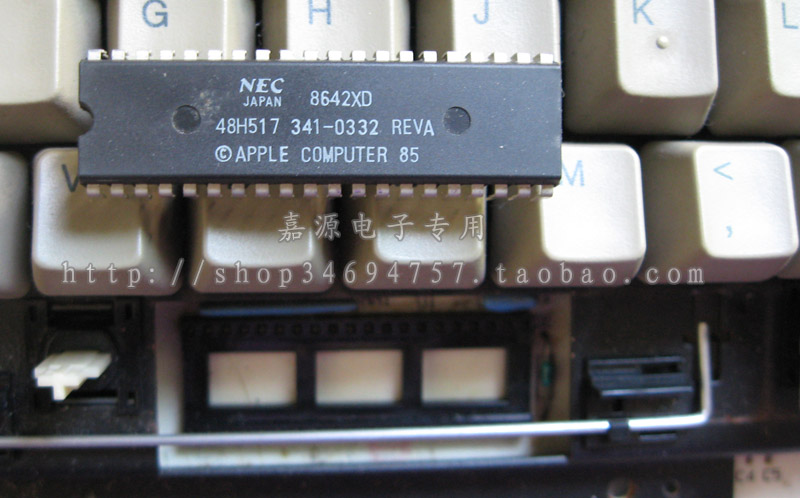

这个芯片是插在IC座上的，很容易就可以把它取下来了

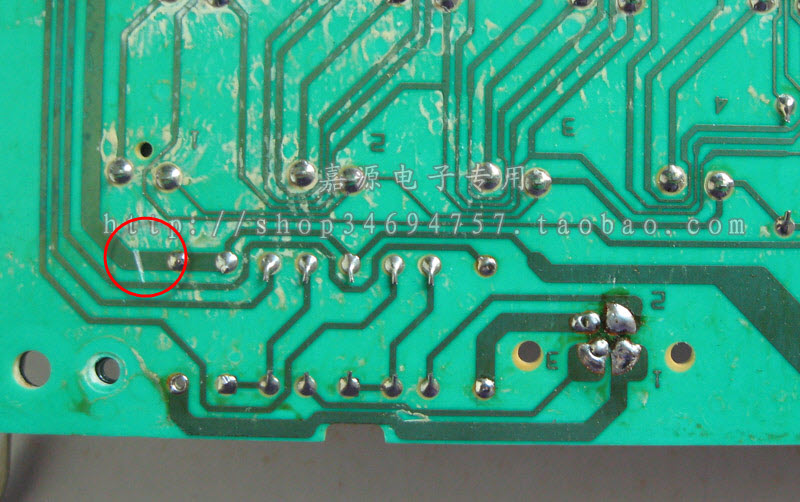

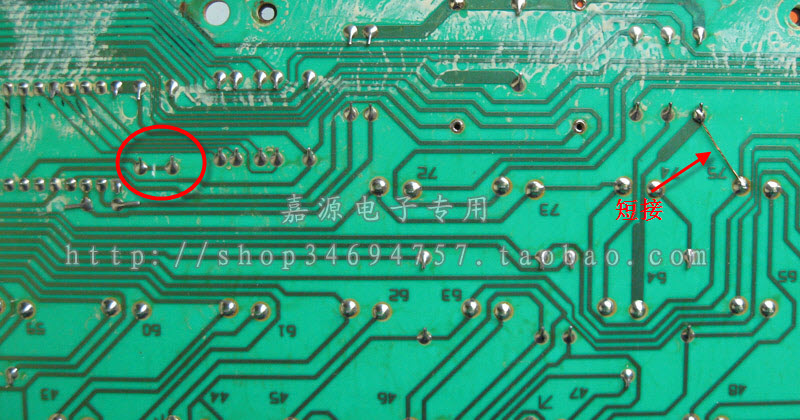

接下来是找出接到IC上的行列线，分析了键盘的走线，发现这是一个9*14的键盘，其中有5个按键按下的时候是接到地的（其中两个shift是并联的），其他按键的行列都接到了芯片上，因为Monkey默认是8*18，经测量，键盘上其中几条列线接的按键数少于（14-5），因此，可以把接到地的那几个按键合并到其他列上面去，这样就成了8*14了，下面是就近合并到某一列的短接线，图中红圈里面的割断的线路时候想想不割也是可以的

下图红圈里面的事后认为也不用割断

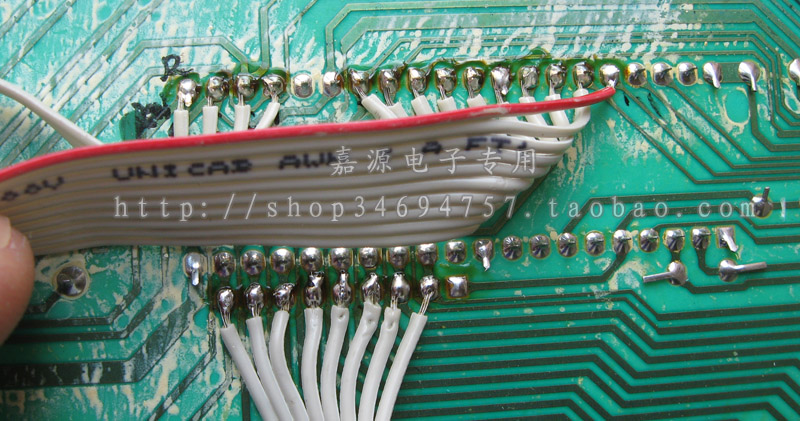

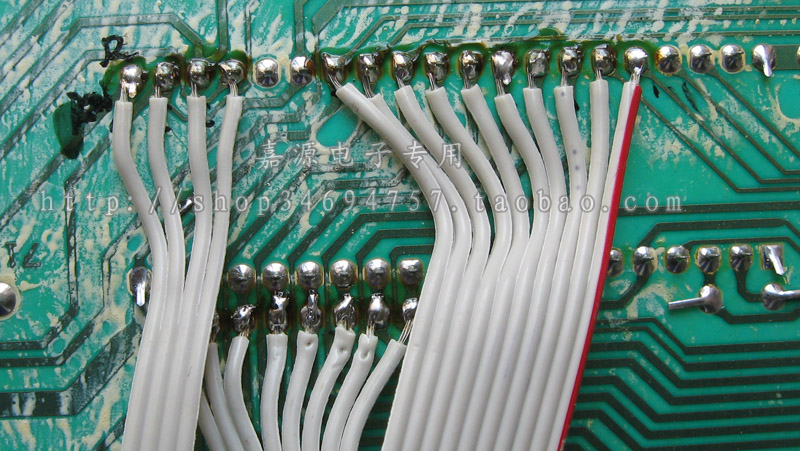

也就是说，只要短路一根线重新组合成8*18，再接到Monkey上就可以了，下图中上面的排线接到ROW，下面的排线接到COL，之后接线就完成了

来个清晰的图片看看下面接的是哪几个脚

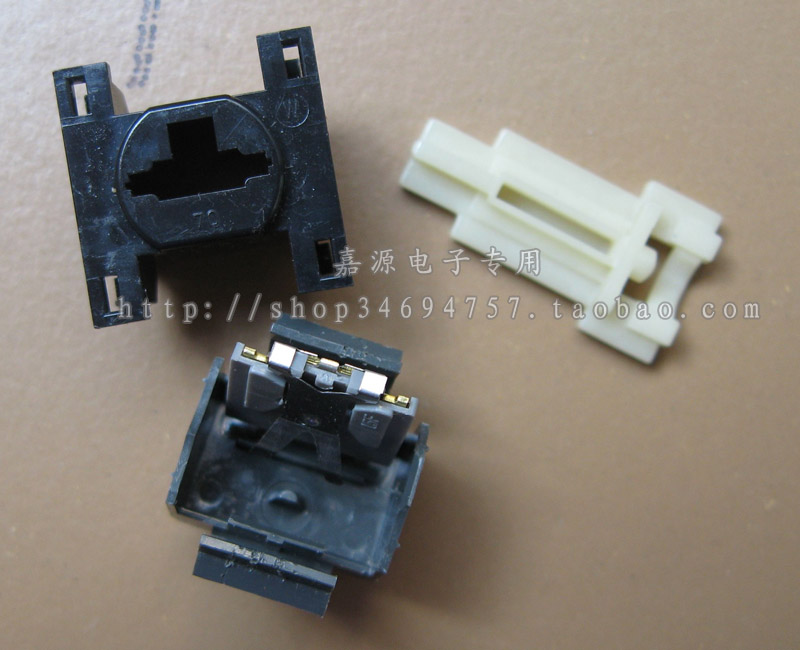

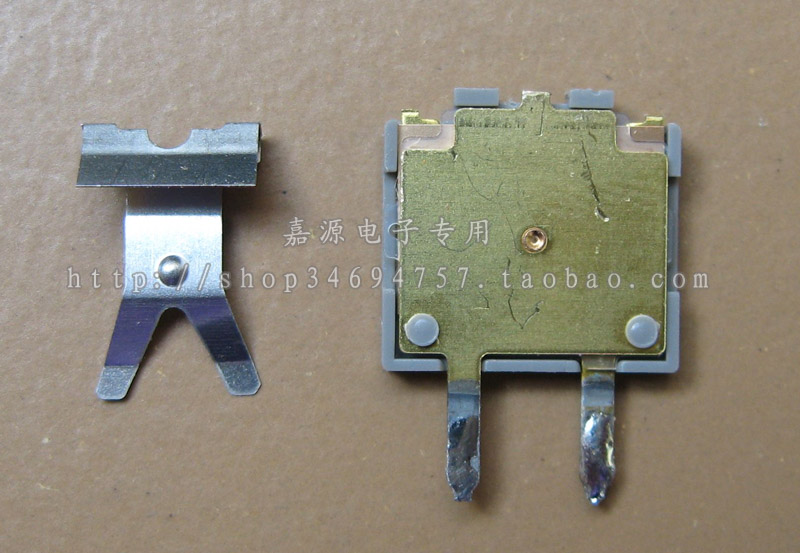

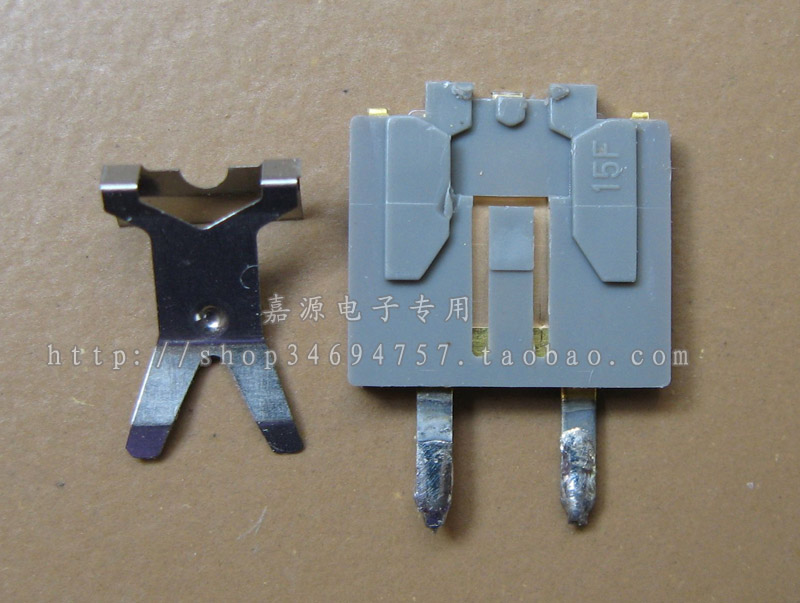

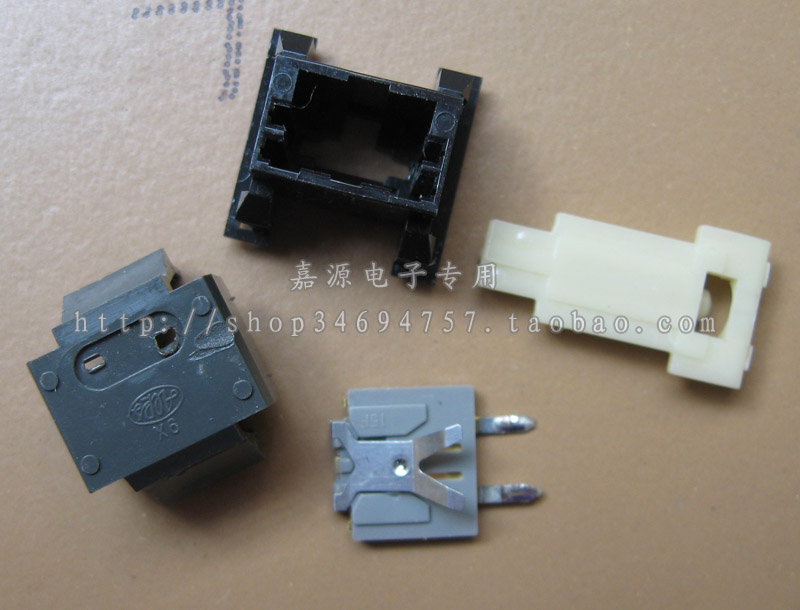

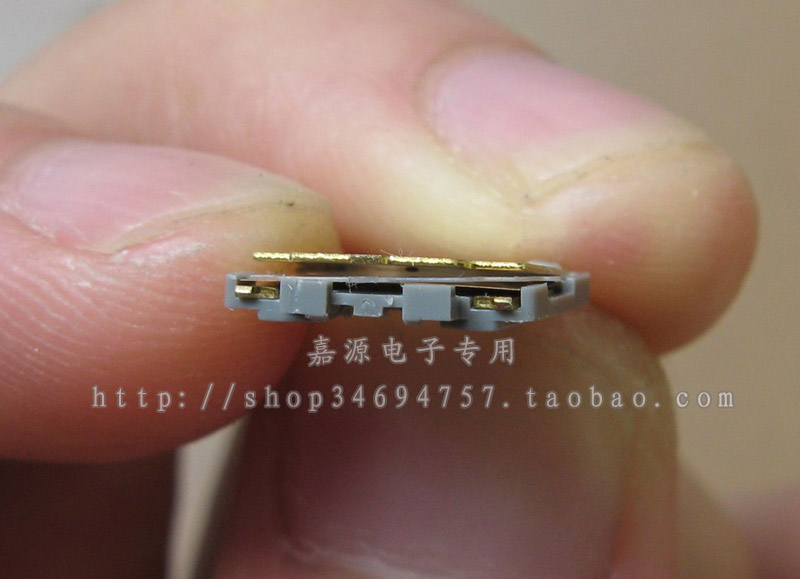

接下来在电脑上设置一下这个键盘就可以了，设置过程在之前的帖子写的比较详细了，也就是按按键，点点鼠标就可以完成了的。设置过程中发现M键按下的时候行列值不会改变，测量之下发现M键失效了，跟买家说明了一下，买家说“就按你的意思去做吧”，既然买家那么信任咱，咱也不能让买家失望啊，于是想到把右shift键换到M键处，拆这个按键还真费了一番功夫，又不能把钢板取下，只有用针管把按键的两个脚从焊盘上脱离，然后用镊子按住按键的两个扣子从钢板下取出按键，把取下的M键拆开看了看，装上后发现居然好了，干脆一不做二不休，把它装到clear上座NumLock键好了（由于这个过程正常情况下不需要做，因此没有拍照）

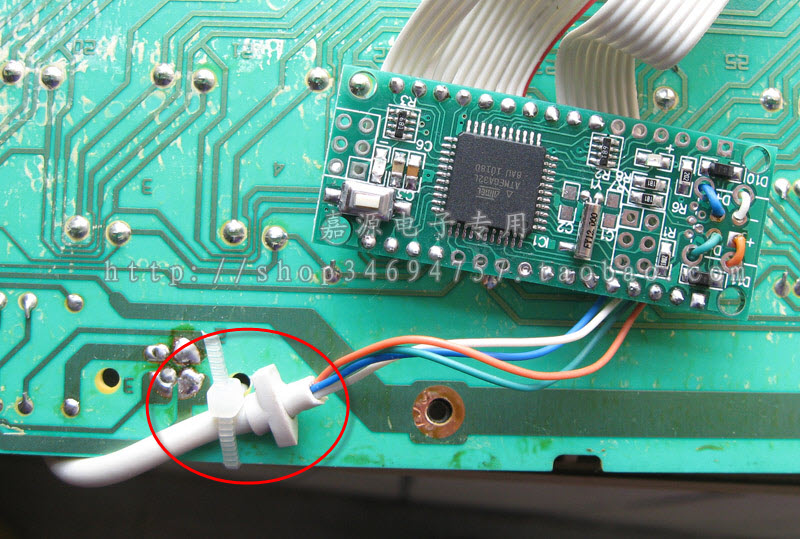

设置完成以后，当然是找个地方把把线固定一下啦，避免以后拉扯把线拉断了，拆掉原来的电话接头，看看两个固定孔，有门，比了一下，发现用两个固定孔来固定USB线的时候扎线带太短，郁闷-_-!，看来只好利用一个固定孔了，嗯，看起来还蛮稳的
