《微动初探》小议微动~~欢迎各界人士给予斧正

二手科学家 · 发表于 2010-11-14 15:31

本帖最后由二手科学家于 2010-11-17 17:02 编辑

初探微动

By二手科学家

前言：首先要声明，我不是砖家叫兽级别的玩家，跟你们一样都是一般玩家，说错了或者有失偏颇之语还请见谅。我不是特别烧外设装备，从小喜欢捣鼓拆东西，配东西，瞎玩儿。玩儿外设之前只要是DIY我都参与过，什么保养品DIY，什么饮食DIY，什么手工DIY。。。所以外设只是我DIY的一个方向，本人并没有多少键盘和鼠标，有些图片是本地玩家给予的支持，在此感谢BLACKWATER SOFIAO117两位贡献出来的鼠标和键盘果照。

我虽然是理科生，但是物理成绩烂，如果正文部分有关于力学或者其他分析的地方有说错的话，欢迎大家直言斧正，不需要给面子，毕竟真相最重要！我以下的结论和猜想均来自本人笨拙的拆卸和无脑的分析，论坛里如果有从事这方面或者了解更深入者，欢迎您PM我或者跟帖一起讨论，如果结论需要更改，我一定会把您的斧正之言更新到正文部分，谢谢大家的耐心观看~~

摘要目的：初探微动开关按压力度与结构以及型号的关系。方法:采用分解微动开关结构，并通过作者右手食指指尖触觉的对18种微动的不同感受性来描述，此方法优点：方便，简单，直观。缺点：主观，不精确，主要是由于人类每个人的感觉器官的绝对感受性和差别感受性不一样，所以此方法得出的数据无法通过统计学方法进行统计，以下对微动的手感描述均来自本人触觉的文字描述。本文初步拟探微动开关按压力度与结构以及型号的关系，共分解18个不同型号的微动，损毁2个微动。此次有实验组和对照组，2组微动，实验组为日产欧姆龙系列，国产欧姆龙系列，国产其他品牌，对照组为松下绿点微动（为何这样做分组，主要是由于所谓绿点是什么电竞级别微动，所以做个参考），此文本文会使用“按压力度”给个微动的硬、软手感排名，另外为了不产生歧义，我取消对是否合适FPS类游戏的讨论，如果大家强烈需要讨论，我会考虑重新开贴说明，此贴只讨论各个微动的不同物理变化带来的不同手感。

1.综述
1.1研究的背景和问题的提出
由于看到论坛中很多人对于微动的不解，并且本人切身体会到不同微动、不同鼠标手感的巨大差异，并且也想试试不同微动的手感，找到自己想要的重口味微动，遂萌生了自己一探究竟的想法。
由于本人属于喜欢自己先实践后看前人经验的无脑流（大家别学习），所以当我坐在网吧写下此段话的时候，才在某论坛发现一篇关于微动的具体工业参数的文章，才做了学习和对比，也更加坚定了写出这篇文章的念头。

2.微动综述

2.1微动的结构

http://211.155.230.47/redirect.php?tid=8455&goto=lastpost#lastpost，此贴是我无意中看到的一篇，应该各大论坛都会有人讨论，我只是做个简单的链接，自己可以参考，下面我会上我自己画的渣质量手绘图解。。。看不懂得我也没办法。。。我就这水平。。。另外本人字迹丑陋，见谅。

微动大致分为为六个部分：微动塑料外壳上盖、微动塑料外壳底座、微动塑料开关、微动金属铜弹片、微动金属底座，微动弹片末端金属触点，此处为导电触点，大部分都是铜材质，有些微动采用的是贵重金属来提高其导电性能，如DG2 DG4 DG6采用黄金（具体材质我也不清楚，但是触点的光泽完全不是铜的颜色，很黄很亮很闪），松下绿点采用银（或者白金？此处材质我也是猜测，反正是银色的）。其中可拆卸分离的除了微动金属底座是安插在塑料外壳底座里的，不好分离，还有触点是镶嵌在弹片末端，其余四个均可拆卸成独立部分。其中微动的手感差异主要来源于以下几个部位：1.微动金属弹片，微动金属弹片的弯曲部分（这里是产生势能、动能，也就是按压力度的关键位置）；2.微动金属底座凹槽及斜面（此处是提供微动金属弹片弯曲部分支撑的地方，也是给予弹片变形所需要的支点部位），3.微动弹片末端金属触点（此处与金属底座有2个地方会相碰，也就是产生电信号通路的关键）。

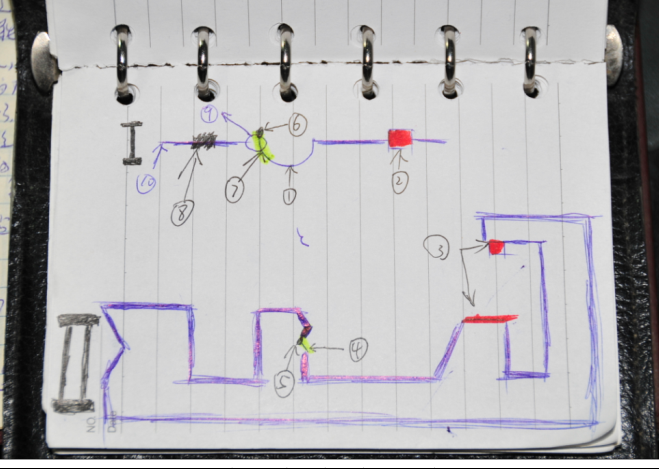

此图是我手画的微动结构，

此图里面只包含2个重要部分，其中黑字的“I”就是微动弹片，“II"就是金属底座。其中①是指弹片的整个弯曲部分，②（红色部分）是弹片上的触点，③（红色部分）是金属底座上的两个上下触点，④（黄色部分）是金属凹槽下方的斜面，⑤是指金属底座上固定金属弹片的弯曲部分的卡槽，⑥是指①部分里的末端为封口的位置（未封口就是指⑥没有与左边那条蓝色的线所表示的弹片连结起来），是卡在⑤的地方的，⑦（黄色部分）是指与斜面④接触的部分，下压的时候有些型号的微动弹片的曲面会完全帖服斜面，⑧是指微动弹片受力点，此处是与微动塑料开关上的小点结合的，⑨是特别说明此处是不与左边的铜片连结的，大家可以注意到整个曲面的右端是连结在蓝色那条线的，这里特此注明，是为了有所区别，⑩是指整个弹片，包括了①②⑥⑦⑧⑨。

如果通过此图来描述微动触发的整个过程，那就是：8受到下压的力，使得整个10部分向下倾斜，由于6处是卡在5处的，而下压变形还在继续，1处还在继续向下移动，而当7处与4处斜面相碰时候，由于斜面下方是一个竖直的承重部位，使得斜面与竖直连结的部位会有一个点，这个点就使得7由于受到这个点的支撑开始变形，然后从这个点开始会产生另一个弯曲度与之前不同的一个曲面，使得1部分产生2段，而这个变形就是产生势能的过程。然后随着8处的受力撤销，曲面1会恢复原来的弯曲程度，从而释放出动能，产生向上的力。

二手科学家 · 发表于 2010-11-14 15:31

本帖最后由二手科学家于 2010-11-17 16:59 编辑

5.1对于影响微动手感来源的分析

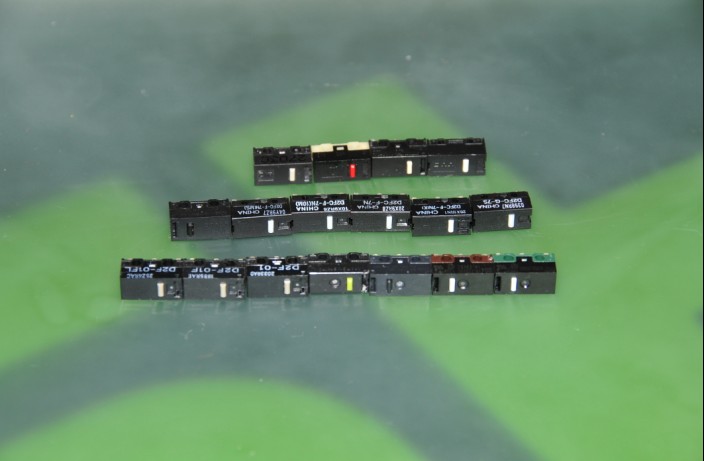

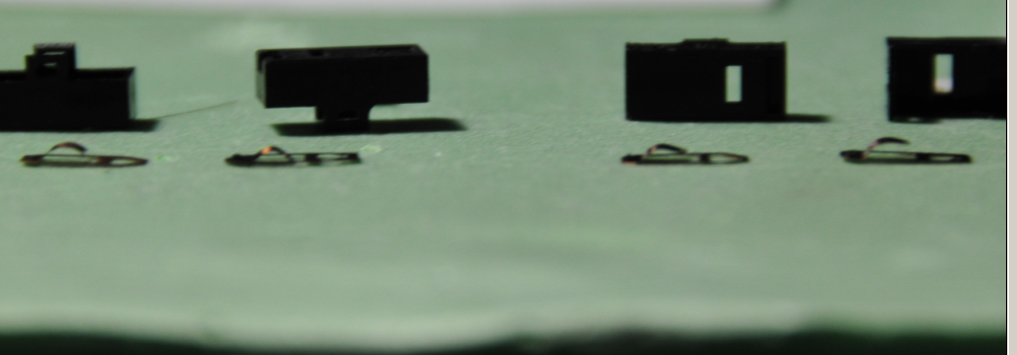

前文中已经提及影响微动的几个个来源：1. 微动金属弹片的弯曲部分；2.微动金属底座凹槽及斜面；3.微动金属弹片弯曲角度，4.鼠标按键模具。这个差异主要体现在使用者实际按压点与模具施力于微动部位的距离，不全面或者简单的说来，就是按键长度。新增补充部分，忘记提及了）5.弹片末端的金属突起触点，与金属底座的接触点的距离，也是影响手感的因素，但是由于其距离太小而且没有合适的工具给予测量具体差值是多少，所以只有目测，并不能完全反映全部实情，不过就我观测（大家也可以自己观测，在最后的图片里面可以看到），距离越大，也就是高度相对越高，他影响的就是类似机械键盘里各个轴的“触发键程”问题，换句话说按下去和反弹的时间都比其他的要长，但是这个时间单位肯定是以毫秒为单位了，基本都不会很慢，只是相对其他短“键程”的微动而言。这种高距离的差别造成的手感差异就是类似黑轴和青轴的差别，短键程的只要稍微下压就有反应，而键程稍长的需要施加更大力度和时间，但是这种时间上的差异还是很小的，不过由于人体所有部位触觉细胞最多的就是我们的手指了，所以就算以毫秒为单位，还是可以感受到差距的。另外，这种力度和时间的差距绝对不是划分一个微动的标准，各有用途。现在我有些理解为何“松下绿点”和“DG2（还是DG4？）”是所谓的“电竞微动”，其道理可能就来源于2个方面：这2个微动其按压力度适中，“键程也适中”，没有走极端。（但是说实话，按照我的标准，我觉得他们比不上我喜爱的国产红点和10M，这是个人喜好，勿喷）。

所有微动由于上述3种变量的改变会有很多种手感，相同斜面角度，但是由于金属弹片弯曲角度不同，会产生有些低角度的弧面会大面积贴合斜面，会使得曲面离变形时所需要的支点很近，当受到向下压力时（也就是你丫在点击微动还没撒手的时候），下压力度会让弹片变形度超过与斜面凸出部分的水平线，使得曲面会在凸出部分作为分割点，产生另外一个曲面。这个过程就是下压时候的过程，此处也就产生了铜片弯曲部分的势能。然后随着使用者对微动开关的施力撤销（也就是你他妈的松手了！），由于铜片自身的物理特性，它的韧性会让其恢复变形前的样子，此时势能转化成动能被释放，微动开关复位。这就是完整的一次实现“点击一次”到下一次“点击”前的过程。

大家如果能看的懂上面的描述，那么应该可以体会到由于铜片弯曲的程度，金属凹槽的斜面角度以及由于斜面而产生的支点的远近，会产生很多种感觉。如果还要详细说明，就是初中，高中物理书里面讲到的力臂力矩支点的关系，自己可以慢慢揣摩下，我物理学的不好就不露怯了。。。力臂力矩的长短就会影响你手指施力的大小，硬就是短的力臂力矩（对不对？我忘记了。。。大家来批评指责啊！希望我高中物理老师不玩外设。。。。。），因为需要你更大力度。。。。另外鼠标按键的模具影响手感的地方就是他的长度。这个长度指的是施力者实际按压的部位与微动开关受力点的距离。打个比方：我现在拿IO和蛤蟆来比对，大家如果看过鼠标上盖按键部位的内部结构的话，可以知道，按键下方是有个立柱的，这个立柱末端就是与微动接触的地方，而这个立柱与鼠标按键上盖结合的部位就是支点，这个支点与你实际按压点的距离大小，直接应该你所需要按下的力度大小，这说到底也是高中物理里面力臂力矩问题，我也不露怯了，有这方面记忆的同学可以自己琢磨。这就是鼠标手感的所有我能想到和发现到的的来源。

5.2结论
本研究共得出下列几个结论：

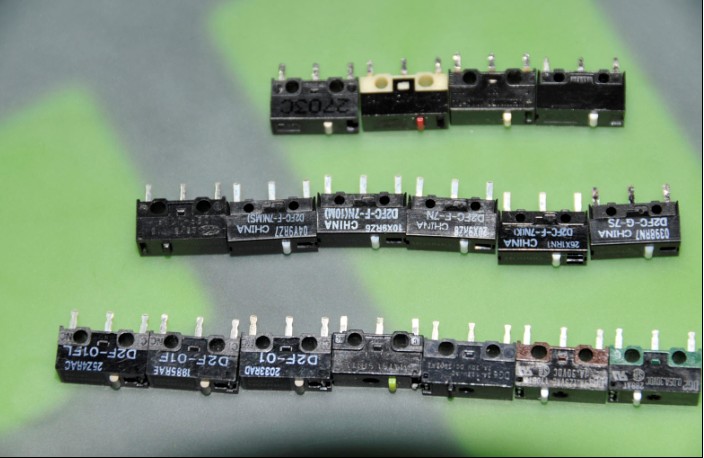

18种微动种按照按压力度，并且以松下绿点作为参照组，我分了3个档次，每个档次中其实还是有些许差异，但是不同档次的差别是质的差别，每个相同档次的微动之间只是稍微有些轻重之别，不是非常大。3档分别按照按压力度分为第一档重，第二档适中，第三档轻。三个层次。我思前想后有个什么方法可以更能直观表达我对微动的分类，我觉得可以用机械键盘的轴来做个类比，并且由于微动都有声音，是存在段落的，因为它的结构里有变形，会产生很短暂的停顿，我把第一档归为重青轴（其中DG6是可以描述成白轴的压力克数加上青轴的轴体，其他的可以描述成黑轴弹簧加上青轴轴体）属于第一档的有：DG6，国产Z红点，国产黑点， D2FC-F-7N(10M)；第二档归为一般青轴第二档的有：D2F-01，D2F-01F，D2F-01FL，DG2，DG4，松下绿点，D2FC-F-7N（MS）；第三档可以归类为红轴弹簧青轴轴体第三档的有：D2F-01F-T，ZIP，SHINMEI，D2FC-F-7N，D2FC-F-7N（K），D2FC-F-7N-S，TTC。

二手科学家 · 发表于 2010-11-14 15:31

本帖最后由二手科学家于 2010-11-17 19:24 编辑

3.研究方法
3.1研究对象

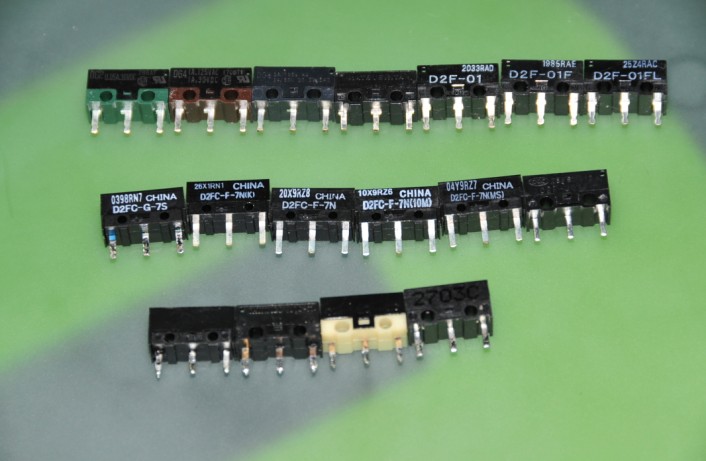

我统计学学的不好，我这个研究的采样应该是非概率抽样把？（谁告诉我下，我真心想知道）。或者是分层抽样？总之，我采用了18个不同型号的微动。

3.2研究工具

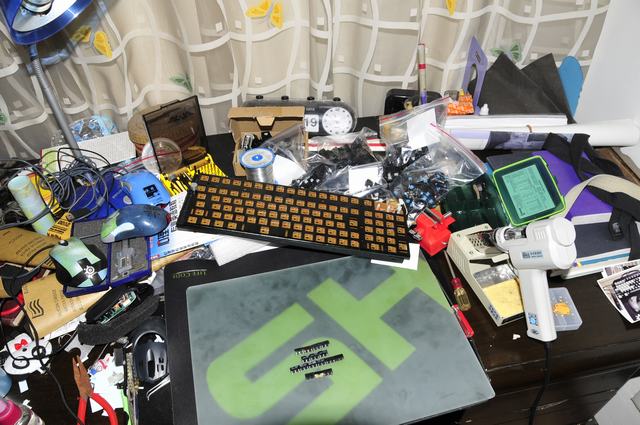

电动吸锡枪，鹰嘴镊子，裁纸刀，眼睛，双手，IOx08按键模具。

3.3研究程序

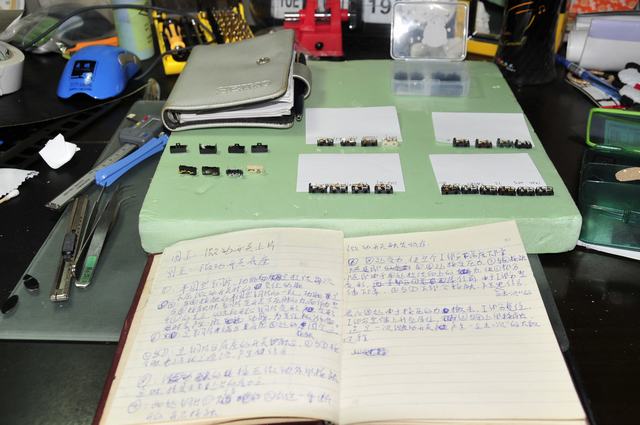

先用电动吸锡枪拆除IOx08原有的01F-T微动，然后把不同微动在不焊上电路板的情况下，装上IO外壳一个一个按压。

3.4数据处理

由于没有办法采集具有统计学意义的参考数值，所以没有用SPSS进行分析。。。仅仅是我人工记录手感，所以本文结论不具备统计学意义。仅仅作为参考吧。。。

4.研究结果
4.1 按压力度大小排序

此文通过比对试验本文得出以下结论（“≥”此符号在本文中的定义为“略微大于，近乎等于”）：

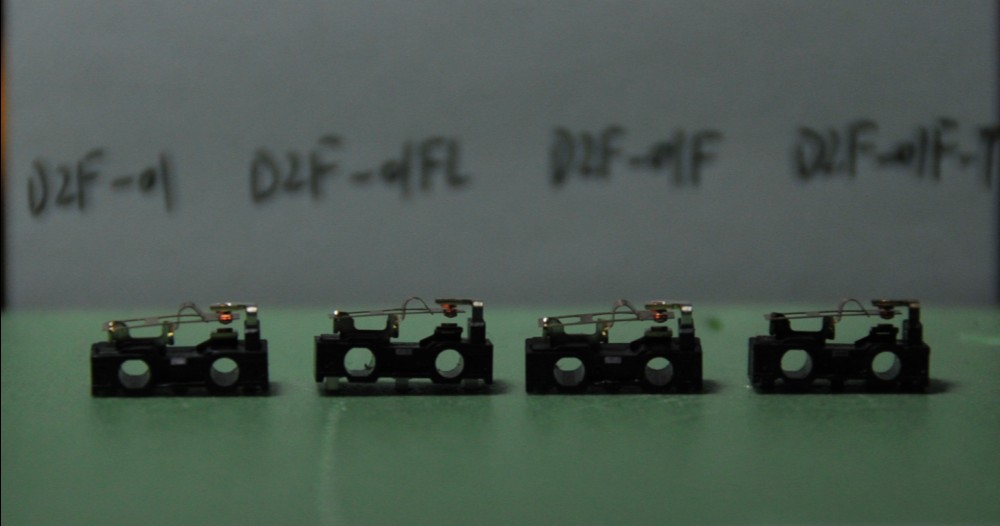

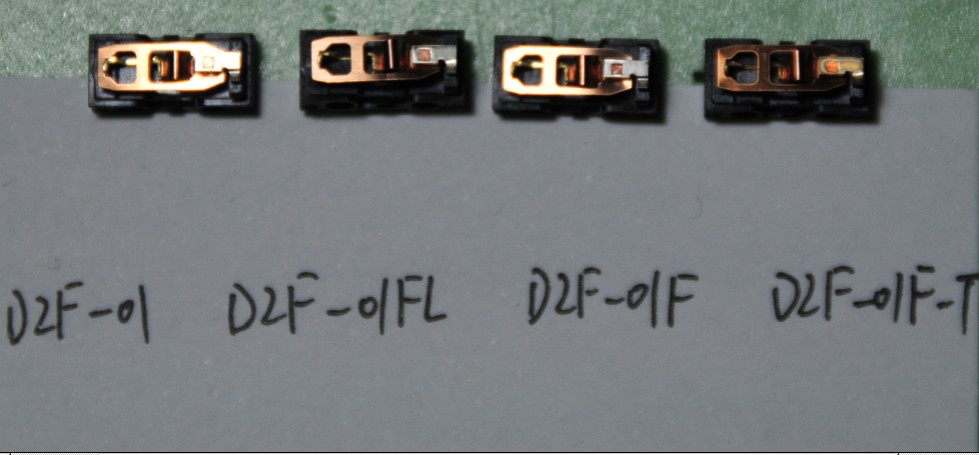

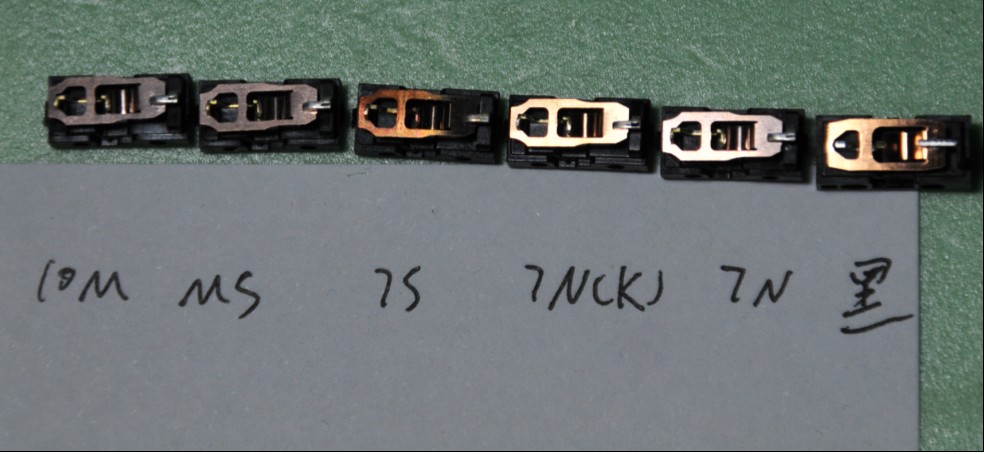

(1)日产欧姆龙系列里，按压力度从大到小为：D2F-01≥D2F-01F≈D2F-01FL＞D2F-01F-T。(2) 樱桃CHERRY系列和松下系列里，按压力度从大到小为：DG6（远大于其他17种微动）＞DG2（DG2与DG4区别不太大，稍微重那么一点点，也可能是一样）≥DG4＞松下绿点。(3) 国产欧姆龙系列里，按压力度从大到小为：国产欧姆龙黑点≥D2FC-F-7N(10M)

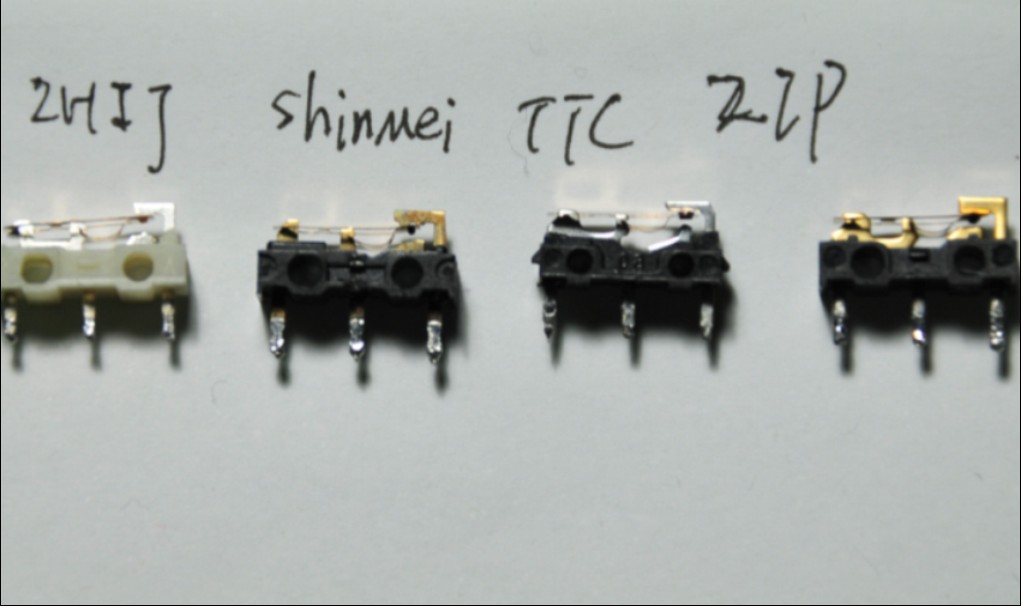

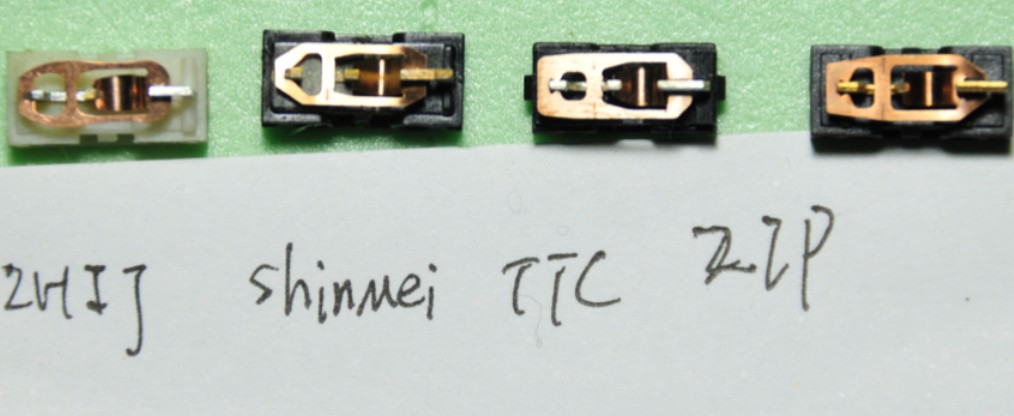

＞D2FC-F-7N（MS）＞D2FC-F-7N（K）≥D2FC-F-7N＞D2FC-F-7N-S。(4) 国产其它品牌微动系列里，按压力度从大到小为：国产Z红点（此处“国产Z红点”名称是参考另外一个外设论坛里ID为jiayongmin1的作者帖子里对此微动的注名）＞ZIP≥TTC≥SHINMEI（此名称是微动上的一行字母，此微动是白色开关）
另外这些微动里我最喜欢的就是国产那个红点，虽然很便宜，但是回馈力度和按压力度都是我要的比较大力的，类似10M但是10M还硬一点，但是比无比硬的DG6还是好多了。另外有位兄弟跟帖说改造手感，这个我是实验了，最好别去实践，那个手感你无法精确改变，而且很大程度会让你的微动变的更软，，所以改造的念头我是没有了。
一些官方数据在第五页http://www.pcwaishe.cn/viewthread.php?tid=129515&extra=&page=5

二手科学家 · 发表于 2010-11-14 15:32

本帖最后由二手科学家于 2010-11-17 16:57 编辑

6.研究不足与展望
（1）由于本人并不具备专业知识，仅仅是依靠个人微薄的所学，进行的猜测与分析，所以会有很多误差。
（2）由于本人物理知识不扎实并且忘记很多（高中物理老师我愧对你，现在读完大学才知道学习多重要，多有用啊），所以有些原理可能描述错误。
（3）我真心希望，谁如果看到我这段话，并且还是学生，不管你是大学生还是高中生，甚至初中生（没有小学生把？！），我真心希望你们以学业为重，以求知为第一目标，外设只是无数爱好之一，不值得消耗太多精力和金钱（当然您有富裕，你不差钱不差精力不差前途另说。。。。。），盲目追求高消费，高享受型的东西是不太好的，毕竟这个世界很多东西都值得你去看，去想，去研究，如果只贪图世界的美貌，而不去了解其内在的真实，是不完美的。当然我不是教唆大家拆来拆去，毕竟都是玩家，不是很必要，而且其中的心血不是你们看到的这么简单。无论是MOD外壳，还是拆解，也许我上的图很简单，但是背后的难度和心思是表达不出来的，除非我当面演示给你看，你才能知道。所以有些人的MOD为何值钱就是这个原因，也许外貌相同，但是内在的处理步骤，有人简单，有人繁琐，效果自然不同，价格也有高有低。
（4）学习第一，知识第一，创造第一，我希望还在读书，特别是未成年人，我愿意一辈子都不断重复告诉你们，学习，用心去学习是多么快乐。由于本人所学专业的关系，能看到无数悲剧惨剧，归根结底无一不是教育上的问题，不论是从家庭教育还是学校教育甚至社会化的教育。人，一生最重要的就是人格和知识。如果你不相信，我可以告诉你，我现在打下这行字的同时，我这个网吧，就坐在我右手边的一个网友，他83年，读书很少估计高中毕业，离婚两次，都是被骗钱，大小被骗了10万，成天只能用游戏无奈自己，不敢回家，从聊天当中我可以感受到他从小家庭教育的缺失，对自身的认识也缺乏，没有一个良好的价值观念，也影响了他对人心好坏的判断，悲剧就是这样，总是有原因的。
我所说的知识不只是书本，是你自己能够消化的一切对外界事物的了解程度，无论对人对事，当然，高中初中更重要更多的是书本的知识，学校相而言变量是最少的，基本接触的就是那些，所以希望你们能安心学习，虽然我知道这个年纪抵抗不了的就是诱惑，这是心理必须经历的一个过程，只真心希望，你们家庭幸福，学习努力，能够为自己创造一个更好的环境而努力。或许将来某天，你们当中会有另外一个人成为外设的设计师，为我们带来更好的外设；或者你们当中会有人成为站在FPS竞技游戏比赛顶点的人，为我们带来更好更精彩的表演；或许你们当中也会产生无数富翁，无数高技术人才，这都是我真心想看到的。当然，也许也会出现一无是处的家伙，我不会看不起你，但是我希望到那天，你还能想起有人这样告诫过你，你能及时悔悟，然后重新为自己努力。

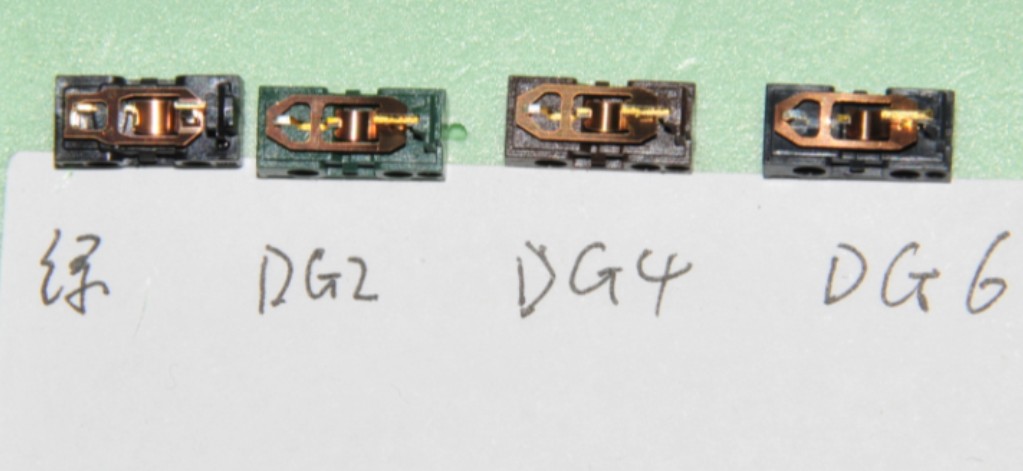

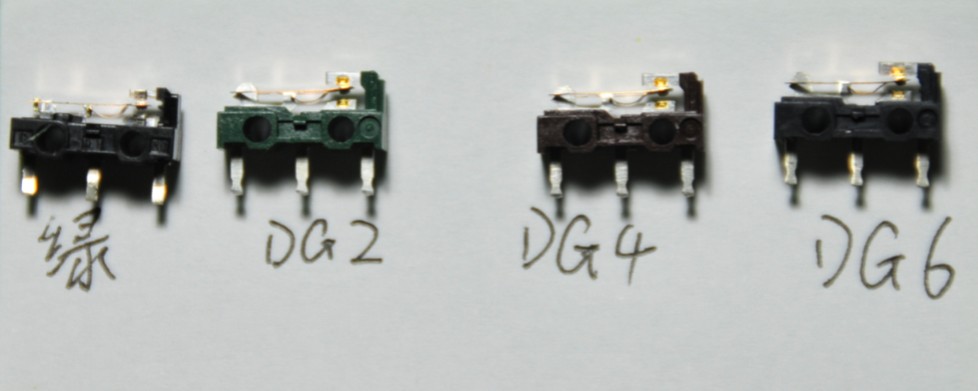

樱桃DG系列和松下绿点：
