自制MX轴数字小键盘----无冲、背光、可定制按键

hughie_zhu · 发表于 2010-10-27 23:22

本帖最后由 hughie_zhu 于 2010-10-28 09:26 编辑

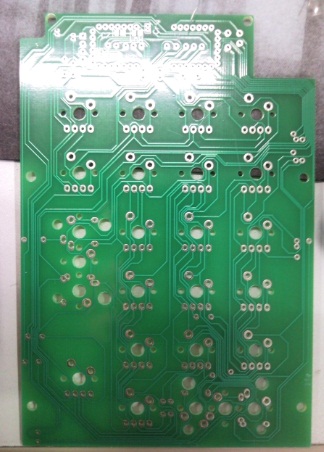

闲来无事，折腾个数字小键盘，自己设计的电路板，拿出去加工的，使用的是单层的加厚的PCB板，外壳、芯片是买了个其他的数字小键盘拆下的，PCB板就是根据这个外壳设计的！！

电路中均接入LED与二极管，LED、二极管位置均是cherry官方位置。不过加了LED后，二极管不能放在轴里面了，得焊到背后去了。

“0” 和 “+”大键做兼容性设计，可拆分为2键，无LED灯位置，有二极管位置。还有NUM LOCK键下的LED不是常亮，是接入信号的。

第一行4键与第二行最后一键电路上未连线，引脚已接入芯片底部，可自定义连线，靠这个方式来实现按键定制。。。可把连线藏入芯片底部，不影响美观！！

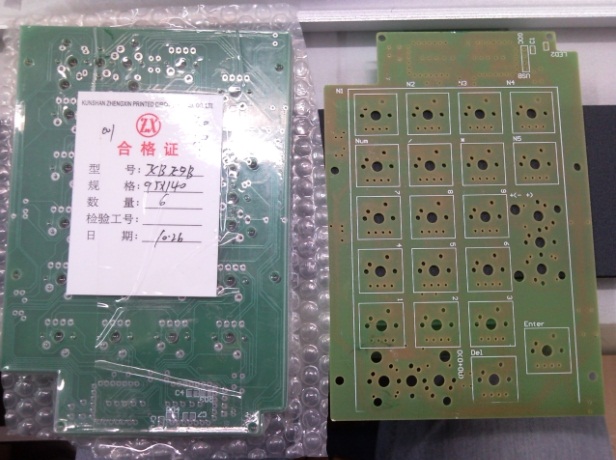

按键布局可见下图：

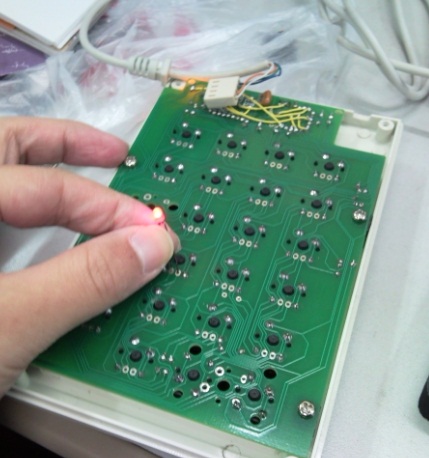

今天刚拿到电路板，自己匆忙焊了个，还被导师发现了，很悲剧啊！！很多步骤就都没做，先放出来让大家看看吧。

用的原厂茶轴，轴里的铁丝也懒得拿出来了，要无冲效果的话就把铁丝换成二极管。铁丝在里面，LED当然也就不能上了！！本来N1-N5的连线是在正面，芯片下方的，步骤错了，懒得弄了。

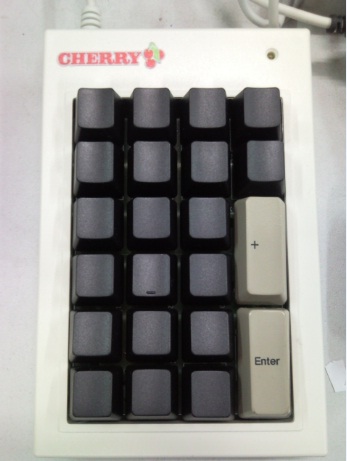

放几张图看看吧，这个键位设计是跟Filco的数字小键盘一样的！！

二手科学家 · 发表于 2010-10-27 23:24

不错！！手机党暂时不看图了……

rosicky311 · 发表于 2010-10-27 23:50

真犀利

janforevers · 发表于 2010-10-28 00:03

看到了很牛啊还背光

3494摸一摸 · 发表于 2010-10-28 00:13

{:1_012:}YY的

Saphire · 发表于 2010-10-28 00:13

嗯，试一下Monkey吧，可以用软件定制按键。
http://bbs.kbc-china.com/viewthread.php?tid=3699&highlight=

JAKI · 发表于 2010-10-28 00:15

这个很给力啊

hughie_zhu · 发表于 2010-10-28 10:39

嗯，试一下Monkey吧，可以用软件定制按键。
http://bbs.kbc-china.com/viewthread.php?tid=3699&highlight=
Saphire 发表于 2010-10-28 00:13

成本太高啊。。。

Saphire · 发表于 2010-10-28 10:48

成本太高啊。。。
hughie_zhu 发表于 2010-10-28 10:39

折腾过之后就会发现，算下来出钱买成品最便宜。

不过DIY也是有力的出力，没力的出钱。

yab8433408 · 发表于 2010-10-28 10:55

顶起和S斑的主控是绝配~~~
