g500换微动全程

4634546 · 发表于 2010-10-20 18:26

g500双击了脚贴撕过不能保修了前几天拆开微动换了里面的弹片.可能是因为弹片拆过了
鼠标按起来回弹很慢弹性很差今天决定整颗微动换掉了
工具最好是超过40w的电烙铁.焊锡松香镊子螺丝刀

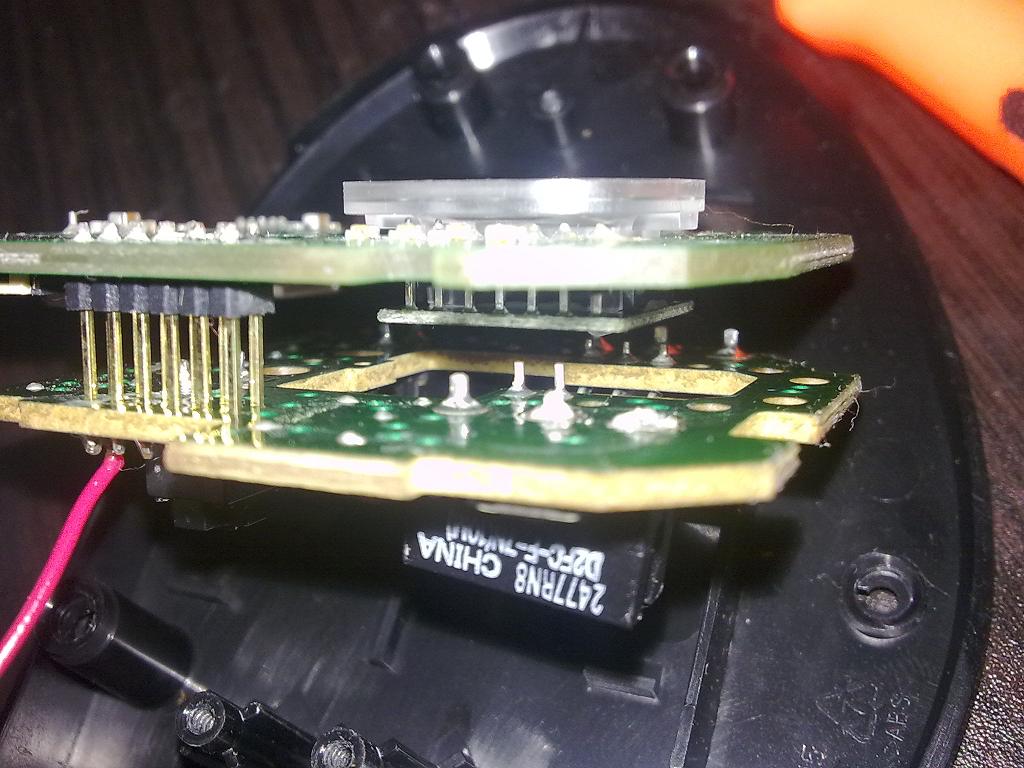

首先拆开外壳把主板的排线拔下来掀开白色的小卡子

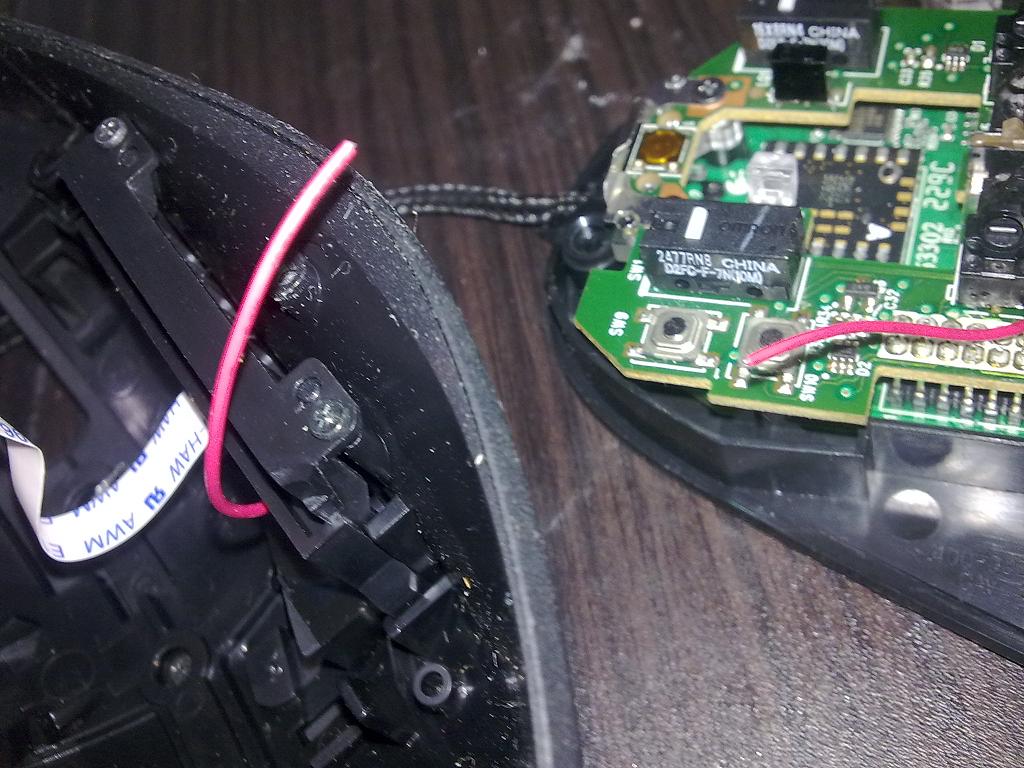

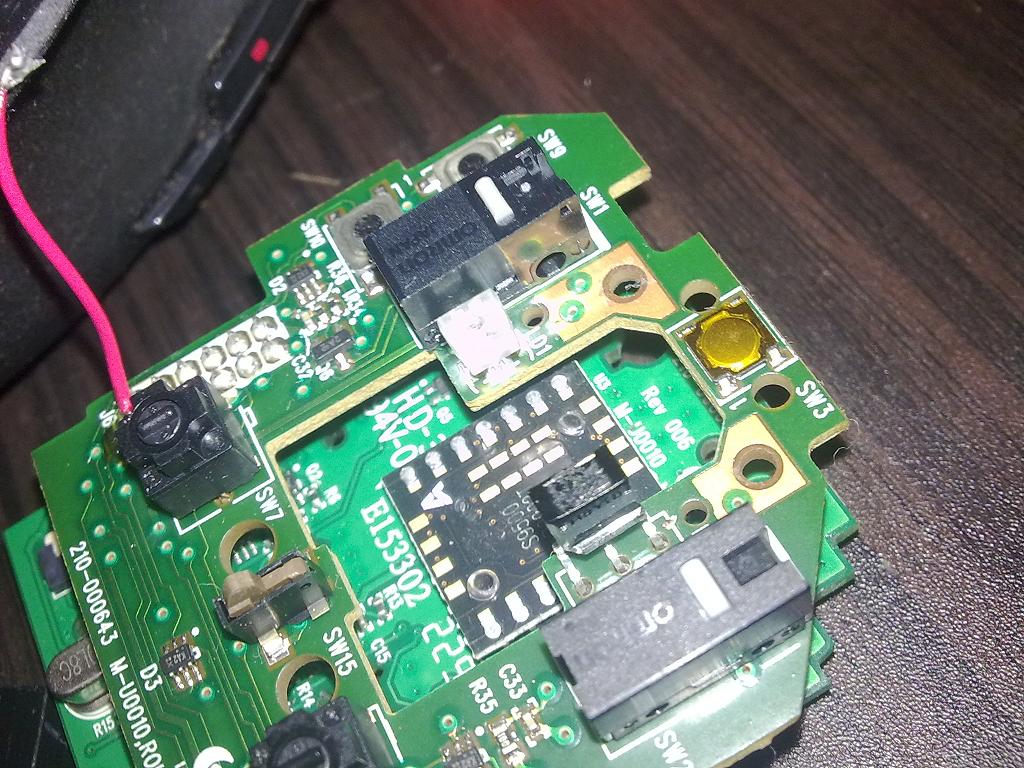

接下来要剪短红色的连接线. 这条线应该是没有用的应该是防拆或者防拉扯保护排线的.红线最后我没接侧面按键还有led灯都正常
所以应该是没用的不过最好剪断不要用从主板上扯下来或者焊下来。直接剪断如果要接直接焊接起来也方便

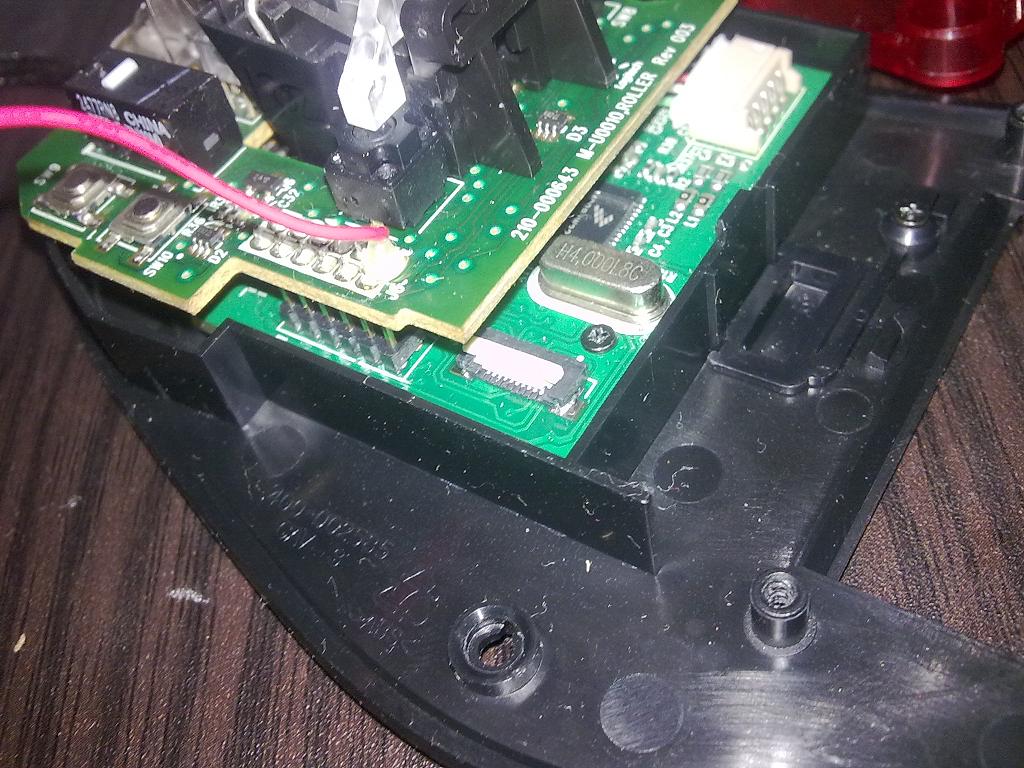

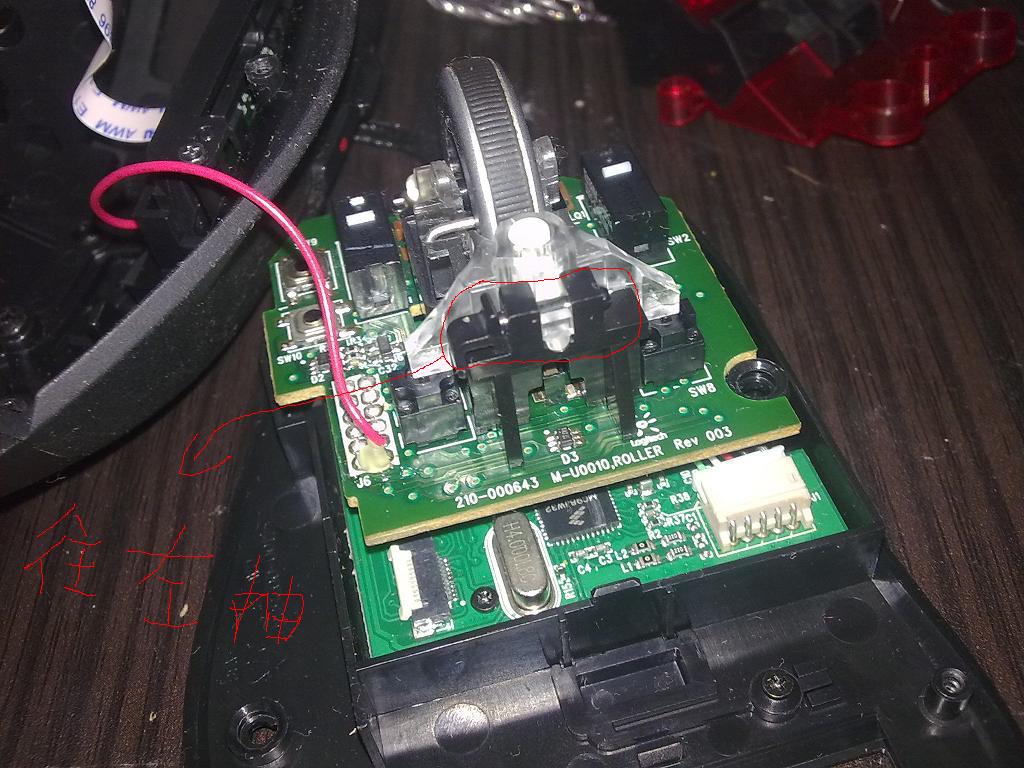

分开上下外壳后开始拆滚轮滚轮后方有一个小横杆抽出来看下图

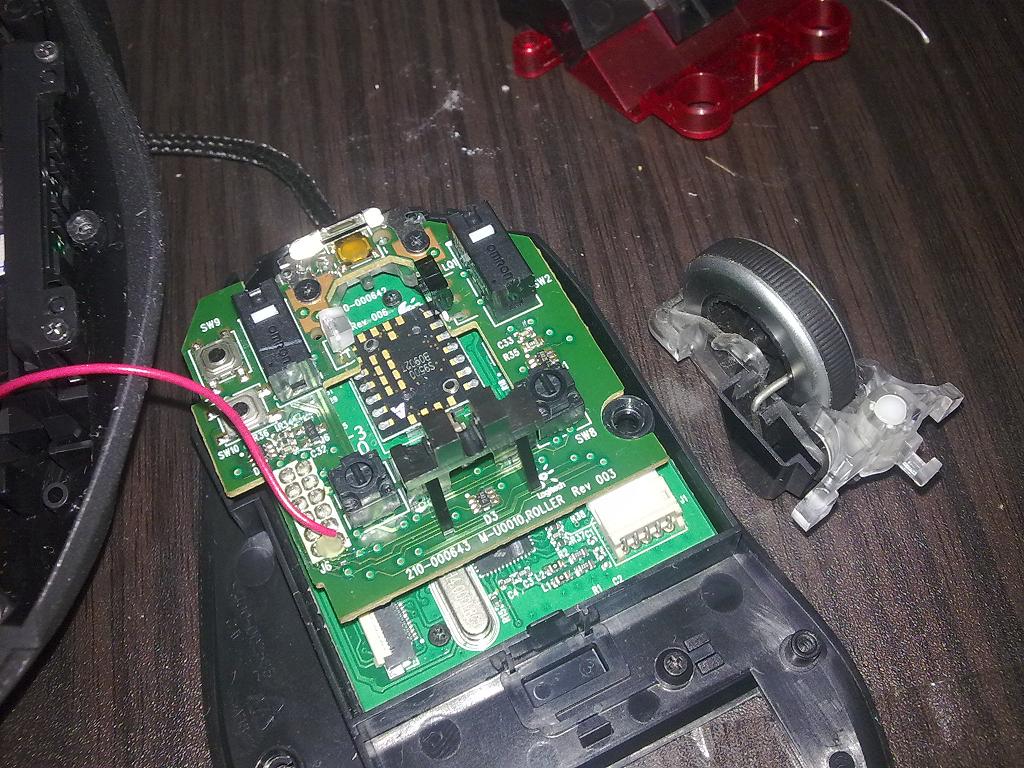

抽出横杆后从后面慢慢掀起滚轮注意滚轮前面压着两个小弹簧一定慢慢掀起来小弹簧非常小

剩下的就容易了拆出所有的螺丝把主板从底板上拿下来拔下电源线然后开始拆微动了
重点来了拆微动的时候要先用电烙铁加热两个焊点另一只手捏着微动焊点松了往下扯
然后在加热嘴里面的一个焊点在往外扯一点直到微动拆下来超过40w的电烙铁同时加热两个焊点才比较快
如果电烙铁更快同时加热三个也行注意不要烫到对面主板慢慢来

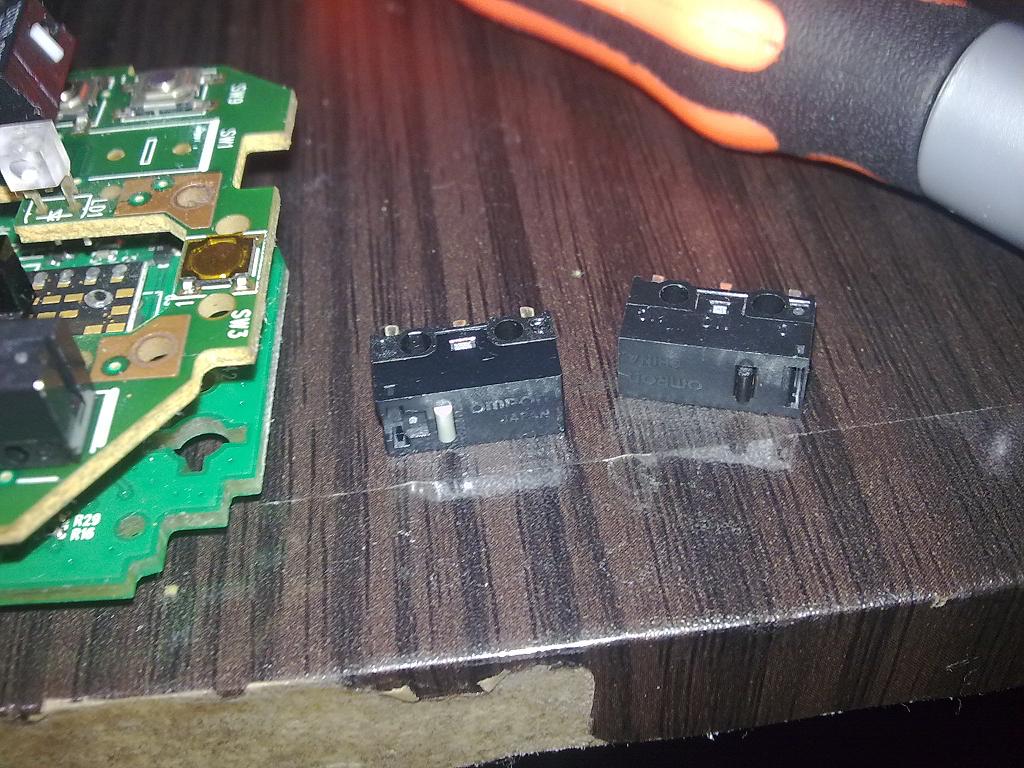

然后开始上新微动了就剩下一个灰点了先换一个剩下的以后再说吧反正右键没坏

焊接的时候主板的三个孔里可能有残留焊锡插不进去.一边压微动反面一遍用烙铁加热然后就是松香焊锡焊接成功

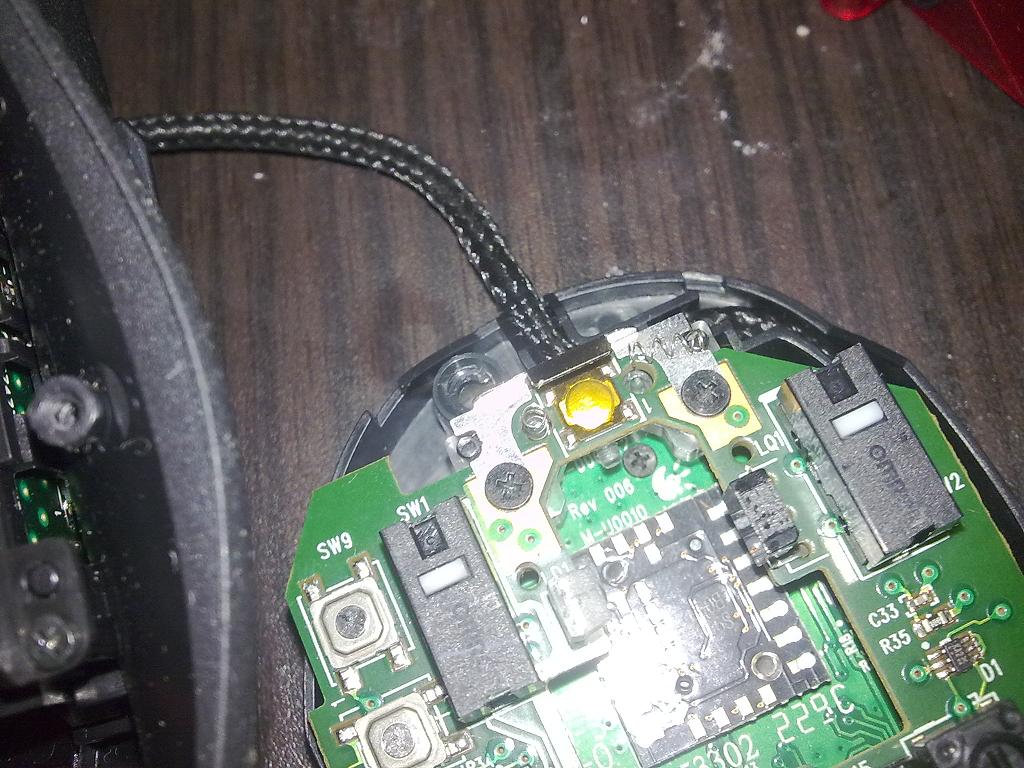

图上左键已经是灰点了光线问题没拍好

完成了手感还不错比原来的舒服因为灰点可能比原来的微动稍微高一点.按起来可能有不和谐的声音.自己调节一下底壳的螺丝松紧度可以解决

霜傲寒 · 发表于 2010-10-20 20:53

赞赏LZ的魄力，动手能力很强大嘛。我的还没坏就算坏了直接换新了哇哈哈

汽油瓶005 · 发表于 2010-10-20 20:15

对付多脚IC和这种多脚插针我喜欢堆锡大法,20W内热够了,最好准备个针管,快拔出来后就喷水

yzcazlw · 发表于 2010-10-20 20:08

我很负责任的告诉LZ，脚贴撕掉能保修

Fio · 发表于 2010-10-20 18:38

技术贴支持~ 坐等我的G500双击

xyshuaikun · 发表于 2010-10-20 18:30

礼貌回帖~回了再看~

kakale · 发表于 2010-10-20 21:13

帮顶。。学习一下备用。。

4634546 · 发表于 2010-10-20 21:19

我很负责任的告诉LZ，脚贴撕掉能保修
yzcazlw 发表于 2010-10-20 20:08

反正济南这边是不给保的给我赶出来了

4634546 · 发表于 2010-10-20 21:20

本帖最后由 4634546 于 2010-10-20 21:25 编辑

对付多脚IC和这种多脚插针我喜欢堆锡大法,20W内热够了,最好准备个针管,快拔出来后就喷水
汽油瓶005 发表于 2010-10-20 20:15

内热不了解我这两把烙铁都是外热 30w的同时融化两个焊点很吃力可能跟烙铁老化也有关系 40w很轻松

54211511 · 发表于 2010-10-20 21:56

40W快。。30 35W回温不行

感觉用尖头貌似伸不到。。要用平的一字头的铬头。。。。技术真好
