本帖最后由 hughie_zhu 于 2010-10-3 13:02 编辑

淘了一个坏的黑轴机械键盘,没外壳有键帽的,本来打算买回来拆轴的,看看PCB板很新,遂决定折腾折腾。

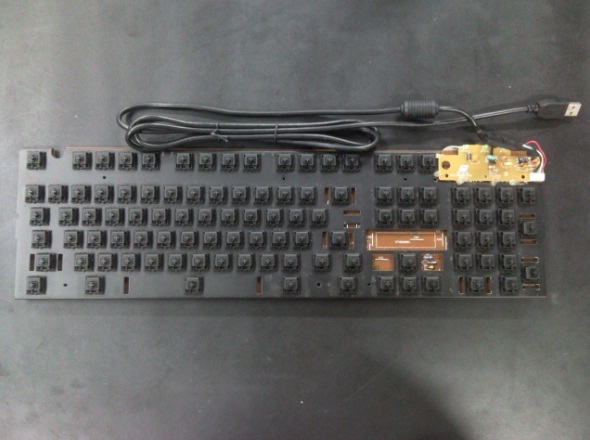

第一步先改USB口,拆个DELL8115的键盘板,直接结合的,详细请见http://www.pcwaishe.cn/thread-119736-1-1.html
继上次机械键盘与DELL8115合体之后,再次改造80%成功

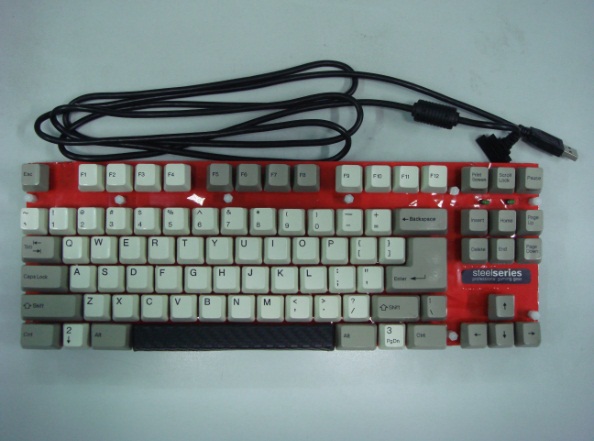

既然没外壳,那继续折腾,改80%,折腾了2个下午,大概8 9个小时,还差键帽平衡杆没上,目前硅胶没了,先这样吧,其他全部搞定,主要是第一次把一跟行线接到列线上了,查了半天,不然用时会少点,先来欣赏一下。目前功能已经全部正常,该贴就是用此键盘发的。
继上次机械键盘与DELL8115合体之后,再次改造80%成功

继上次机械键盘与DELL8115合体之后,再次改造80%成功

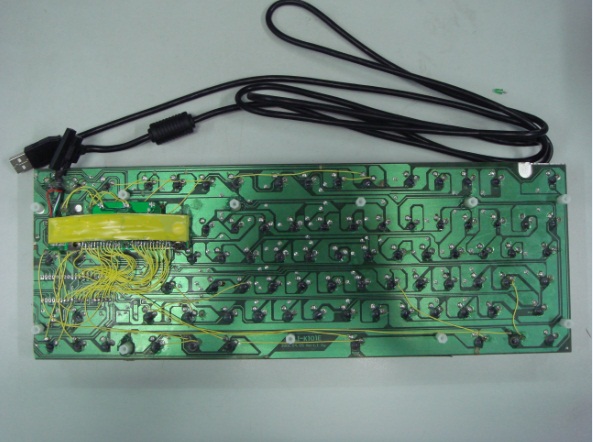

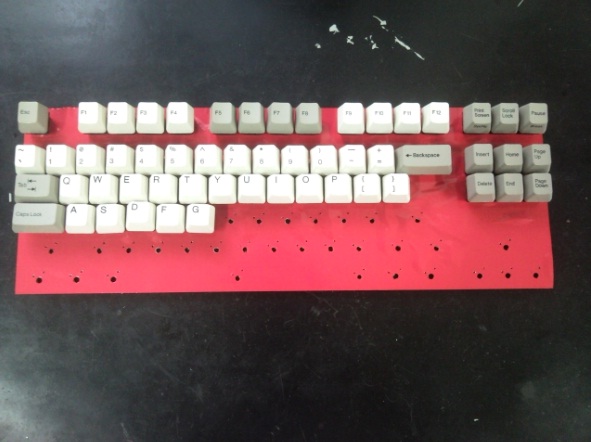

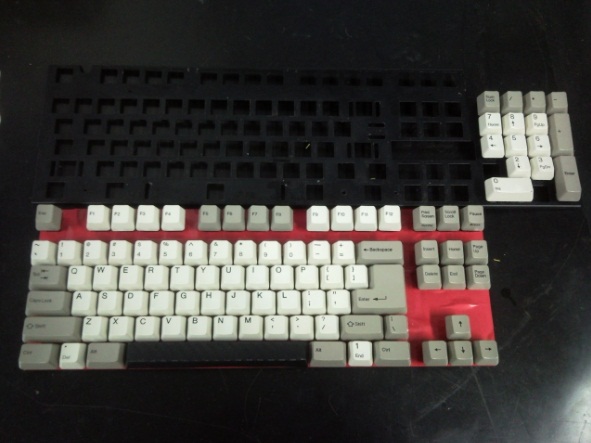

没什么技术含量,干苦力就行了,拆轴,去钢板,切PCB,焊轴,接线,焊USB小板,解决固定问题,一步一步来,很简单,细心点就行了。轴因为没钢板固定,已经在底部中心打了硅胶固定,下一步准备把键帽喷黑无!!

继上次机械键盘与DELL8115合体之后,再次改造80%成功

继上次机械键盘与DELL8115合体之后,再次改造80%成功

继上次机械键盘与DELL8115合体之后,再次改造80%成功

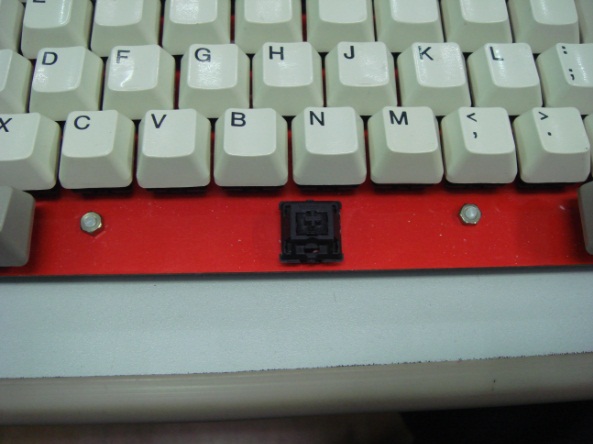

1. 键盘本事不带开始键,自己加2个,反正DELL8115小板里就有,接线就行了;

继上次机械键盘与DELL8115合体之后,再次改造80%成功

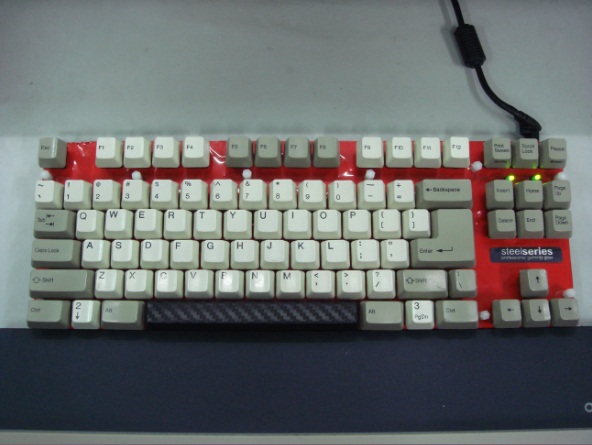

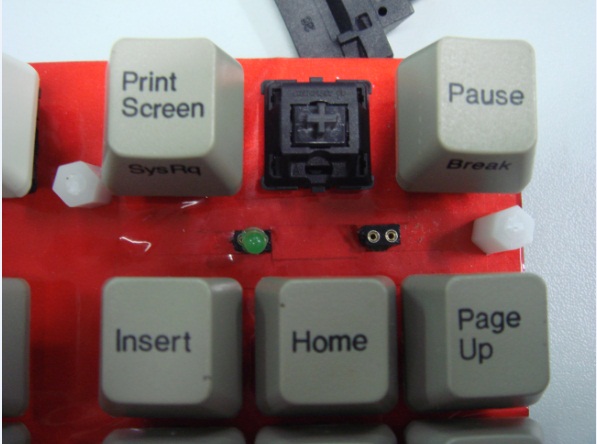

2. 键盘灯改成接插件,想插什么颜色的灯就插什么颜色;

继上次机械键盘与DELL8115合体之后,再次改造80%成功

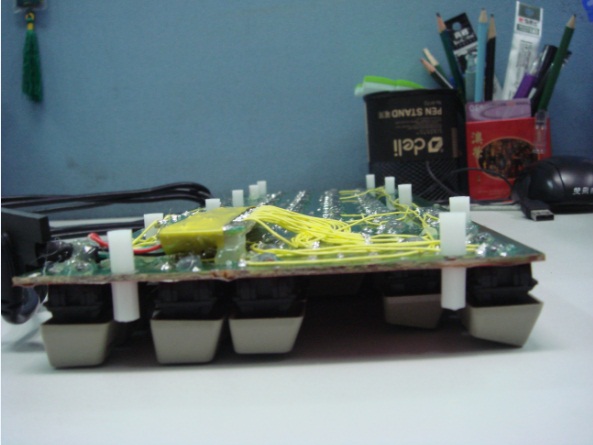

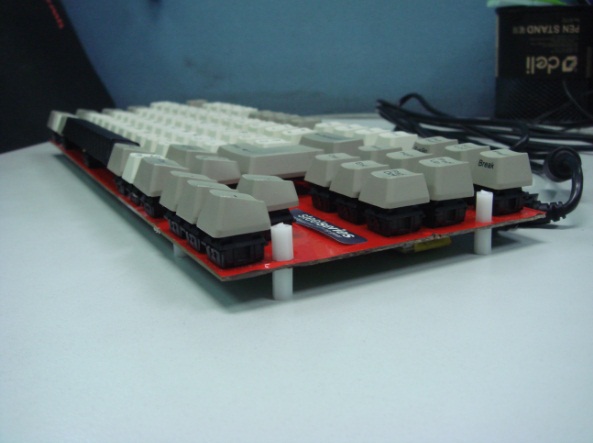

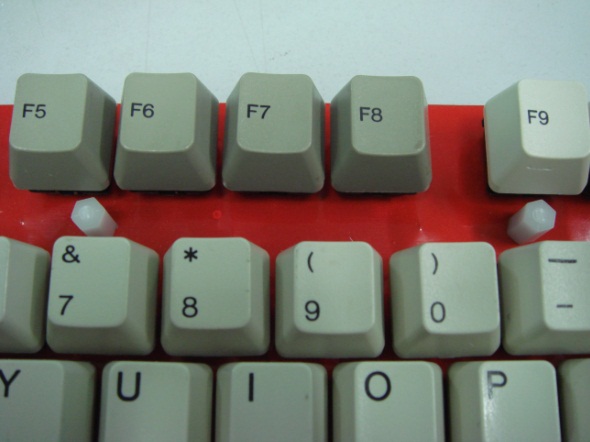

3. 键盘使用11个固定点,保证PCB不歪曲,使用的立柱上公头下母头,加外壳时能直接上螺丝。图片上的上立柱因为现在没外壳,我已经把公头部分剪掉了!!

继上次机械键盘与DELL8115合体之后,再次改造80%成功

继上次机械键盘与DELL8115合体之后,再次改造80%成功

继上次机械键盘与DELL8115合体之后,再次改造80%成功
0
已赞
微信分享 收藏
回复

使用道具 举报

我的人缘0
2
发表于 2010-10-3 12:38 只看该作者
2、3 真不赖,期待有壳最终版。
回复 支持 反对

使用道具 举报

我的人缘0
3
发表于 2010-10-3 12:40 只看该作者
又见强大的制造帝
回复 支持 反对

使用道具 举报

我的人缘0
4
发表于 2010-10-3 13:59 只看该作者
技术活啊,膜拜下
回复 支持 反对

使用道具 举报

我的人缘0
5
发表于 2010-10-3 14:01 只看该作者
强大啊 技术贴
回复 支持 反对

使用道具 举报

我的人缘0
6
发表于 2010-10-3 14:03 只看该作者
这个给力~~~必须顶~~~~~
回复 支持 反对

使用道具 举报

我的人缘0
7
发表于 2010-10-3 14:18 只看该作者
这个不服不行。
回复 支持 反对

使用道具 举报

我的人缘0
8
发表于 2010-10-3 14:22 只看该作者
LZ动手能力不错啊
赞一个
期待做个外壳 哈哈
回复 支持 反对

使用道具 举报

我的人缘0
9
发表于 2010-10-3 14:23 只看该作者
留名
回复 支持 反对

使用道具 举报

我的人缘0
10
发表于 2010-10-3 14:34 只看该作者
测试
刚把电源线那块多的给剪掉重新焊了下~这下线清爽多了~
