转个娱乐贴，调节一下气氛。

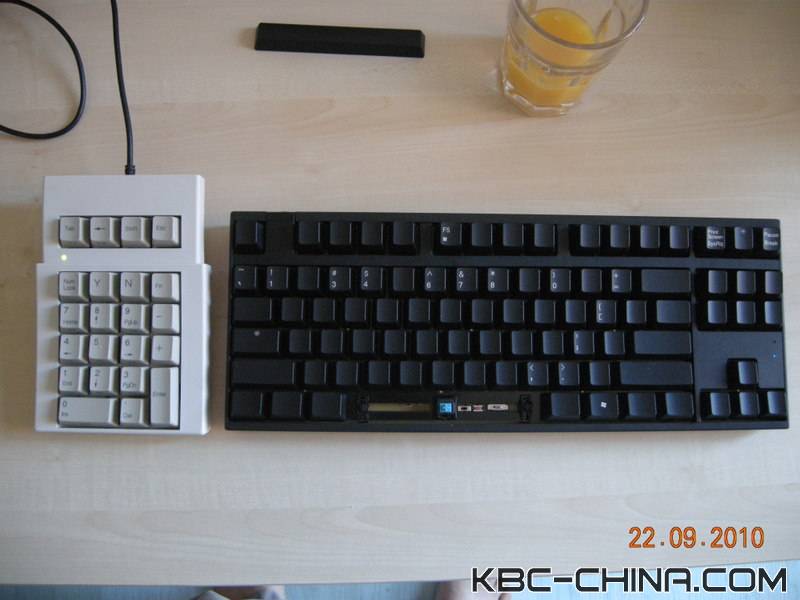

青轴小键盘+青轴1087，对不住了，盘爷！

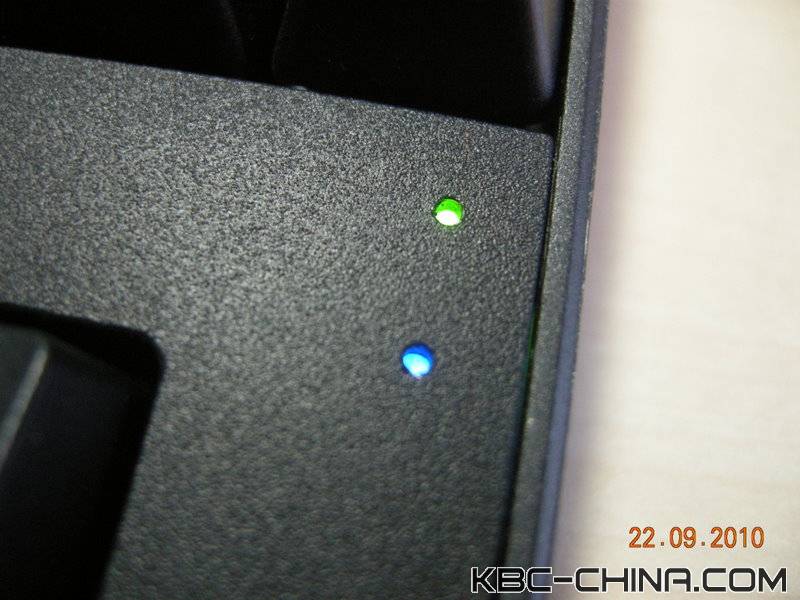

小圆孔的蓝牙和充电灯。开1.0mm的孔，里面用双面胶贴了一层纸，否则直视会晃眼，效果蛮柔和。我比较喜欢这样小一点的圆灯，太亮算是一种干扰。
切换到USB有线模式，原来的键帽灯开始工作。
顺便说说：
- 使用黑狐超薄的蓝牙控制板，芯片是BCM2042，单芯片方案，尺寸大概3cmx5cm，有一个FFC插座连接键盘薄膜。
- 2042使用EEPROM保存配置，幸得指点，堆焊法拆除EEPROM，用TH(PCB5.0)多功能编程器读写配置数据。
- 2042默认配置是做冲突检测的，现在切换成蓝牙时是失去无冲功能，这点不如罗技的控制板，那个是蓝牙任意6键无冲。
- 此键盘自带550mAh的电池，得空准备换成1000mAh的，大概能用一个多月。
- 蓝牙部分也有小键盘切换功能，我设定的是右Win作为Menu，Menu作为Fn功能键。
- 蓝牙控制部分如果用罗技适配器的HID Proxy功能（就是用适配器上的对码键）连接，Fn功能会失效。为此我折腾了一天多。

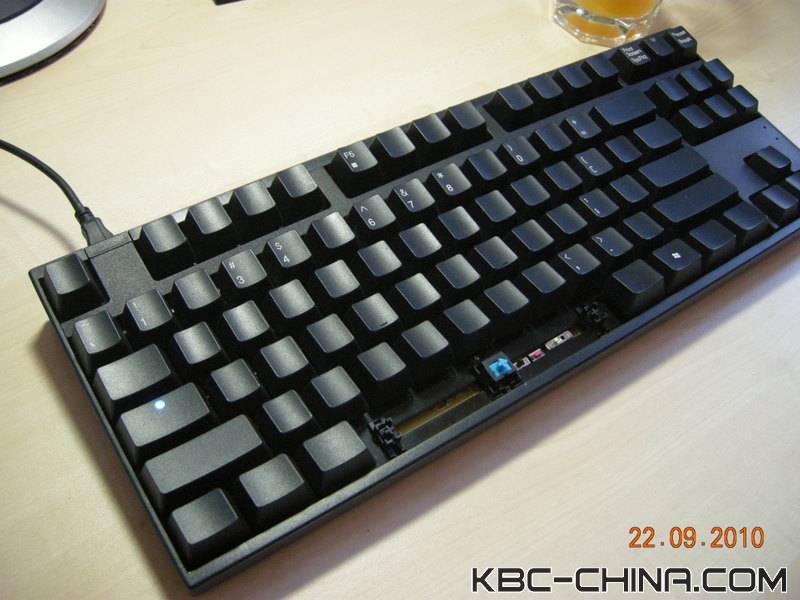

- 切换部分是两个拨动开关，一个双刀，三段的（两段就够）用来切换有线/USB充电。一个单刀，两段用来开/关蓝牙。这么做是权宜之计，本来只用一个三段，后来发现蓝牙板和原主控共地会导致有线时触发错误。此外还有一个蓝牙对码触点开关。
- 对1087电路无任何破坏性改动，把黑狐板的行列线用漆包线引到1087的半孔板上，拆除一根连接VCC的导线。
- 在空格的空槽打孔时测量错误，也没翻过来检查，孔位偏离1mm。结果就是那几个开关下面像蜂窝煤。
|
