换微动时悲剧的蝰蛇，附上电路图，求高人

langhu · 发表于 2010-9-17 15:32

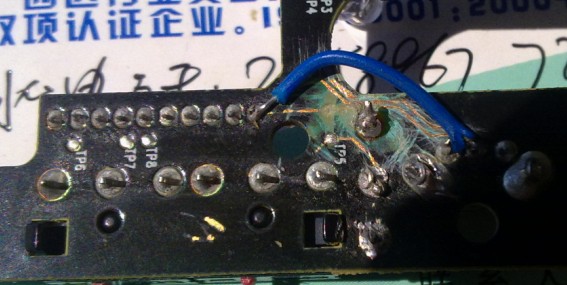

我换微动的时候把一角焊盘搞没了，现在那个微动实际上就是两个针脚而已，但是也用得，我就想知道这钟脚接到那里呢？

langhu · 发表于 2010-9-17 15:34

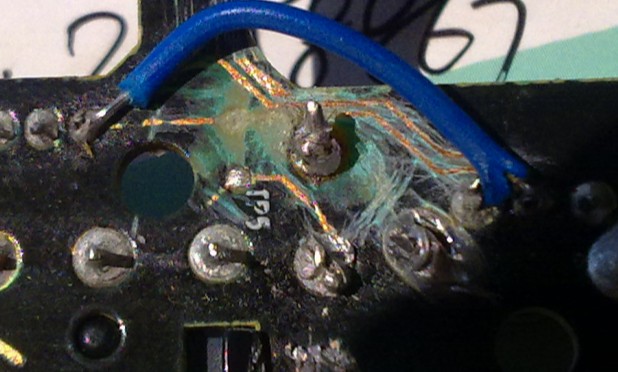

有条铜线断的，已经飞好线了，

JEST文 · 发表于 2010-9-17 15:35

强悍~
板子怎么这么久啊~~~
LZ修了好久？

hc137680 · 发表于 2010-9-17 15:36

{:1_001:}焊盘到底是什么？每次都看见杯具，{:1_009:}找个手机店，给几块钱辛苦费，
人家的活又漂亮{:1_009:}

langhu · 发表于 2010-9-17 15:59

额`现在后悔也没有用拉，都怪自己非要自己搞，不过换白色灯就是好看。。。。给修电脑的看过了，他也不知道接到那里去，毕竟上面有柒，电路都看不到

langhu · 发表于 2010-9-17 16:03

焊盘我见就是，线路接到一个小铜片，焊微动的时候就是把针脚焊到小铜片上。以后大家要焊的时候注意不要太热，要不会像我一样，把小铜片搞掉下来。没有小铜片，可以飞线，问题是我不知道飞到那里，

langhu · 发表于 2010-9-17 16:06

强悍~
板子怎么这么久啊~~~
LZ修了好久？
JEST文发表于 2010-9-17 15:35

没呢，这个是老版的蛇，修不好打算买个YLJ算了，就要他内脏

yugx · 发表于 2010-9-17 16:07

这外观真是够奔放的

langhu · 发表于 2010-9-17 16:08

这外观真是够奔放的
yugx 发表于 2010-9-17 16:07

哈哈，装回去了看不到里面怎么样的，能用就行

超电磁侠 · 发表于 2010-9-17 16:30

微动三个脚有两种情况
1/ 一只脚到mcu 一只脚接地剩下一只悬空
2/ 一只脚到mcu 一只脚连到另一个微动剩下一只脚接地
