[心得] mini青轴改造:键线分离,USB\PS2切换开关,键盘灯换位(详细步骤已放出)

23 25734
楼主
跳转到指定楼层
本帖最后由 hughie_zhu 于 2010-9-13 08:47 编辑

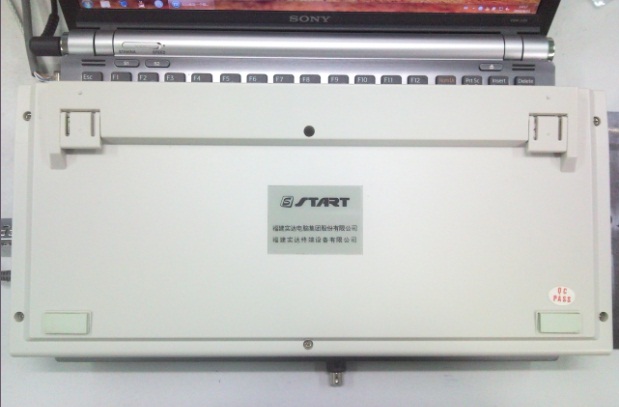

入手一个实达小青,自己折腾折腾,先放点改造后的样子,步骤见二楼。
mini青轴改造:键线分离,USB\PS2切换开关,键盘灯换位(详细步骤已放出)
mini青轴改造:键线分离,USB\PS2切换开关,键盘灯换位(详细步骤已放出)
mini青轴改造:键线分离,USB\PS2切换开关,键盘灯换位(详细步骤已放出)
mini青轴改造:键线分离,USB\PS2切换开关,键盘灯换位(详细步骤已放出)
mini青轴改造:键线分离,USB\PS2切换开关,键盘灯换位(详细步骤已放出)
mini青轴改造:键线分离,USB\PS2切换开关,键盘灯换位(详细步骤已放出)
mini青轴改造:键线分离,USB\PS2切换开关,键盘灯换位(详细步骤已放出)
0
已赞
微信分享 收藏
回复

使用道具 举报

我的人缘0
推荐
发表于 2010-9-11 14:53 只看该作者
强,快点放步骤
回复 支持 0 反对 1

使用道具 举报

我的人缘0
推荐
发表于 2010-9-11 14:52 只看该作者
本帖最后由 hughie_zhu 于 2010-9-13 08:46 编辑

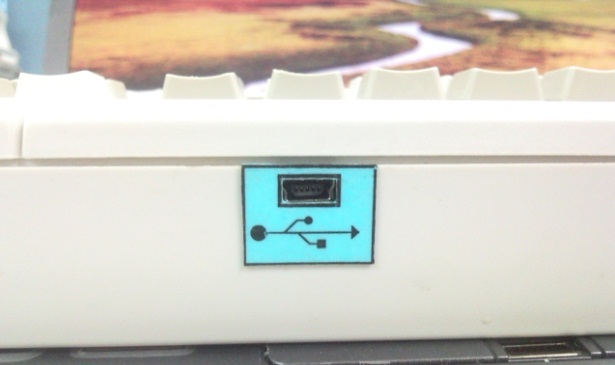

首先明确改造目的:键线分离,使用mini USB母头作为出口;USB/PS2接口切换,需要设个开关来控制mini USB出口的信号类型,拨到PS2时直接输出键盘原始信号,拨到USB时,输出力特转接芯片出口的信号;信号灯换位,小青的NUM与CAPS位置与普通键盘相反,需要互换位置。
连接线均使用mini USB数据线,当输出PS2信号时,在USB数据线接个USB转PS2的接头,当输出USB信号,那直接用。

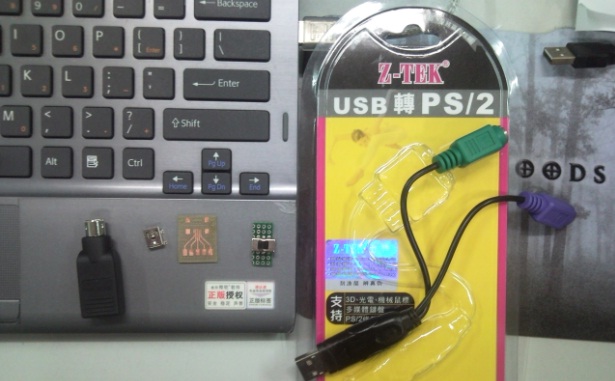

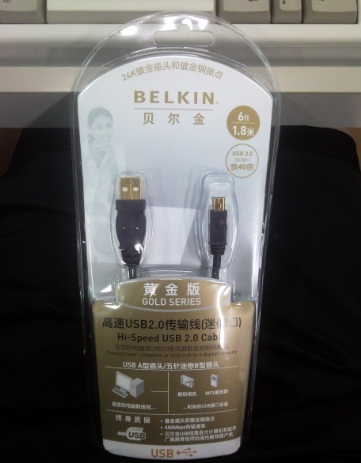

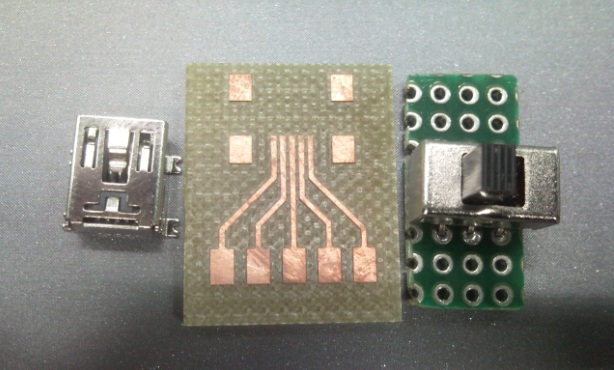

公欲善其事,必先利其器,准备的工具的登场:力特PS2转USB,mini USB母头(贴片的),特别制作的mini USB PCB板,双路双向开关,USB转PS2接口,mini USB数据线,外用表,烙铁锡丝导线胶枪等等,正好有好的导线,20块一米,但是只有一种颜色的就将就了。
mini青轴改造:键线分离,USB\PS2切换开关,键盘灯换位(详细步骤已放出)
mini青轴改造:键线分离,USB\PS2切换开关,键盘灯换位(详细步骤已放出)
mini青轴改造:键线分离,USB\PS2切换开关,键盘灯换位(详细步骤已放出)

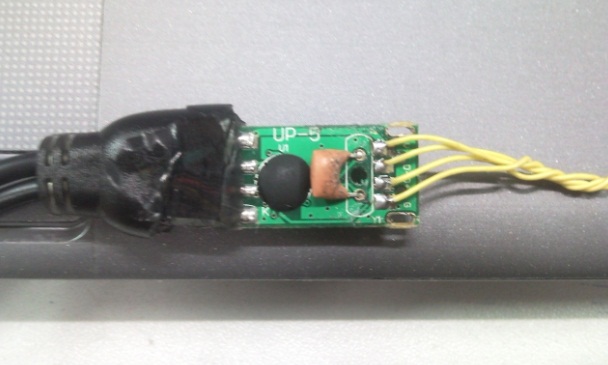

力特的PS2转USB,做工太好了,折腾了好久才拆了,上次拆个垃圾的,壳子一撬就出来了,力特的估计是一体注塑的,太难拆了!!!

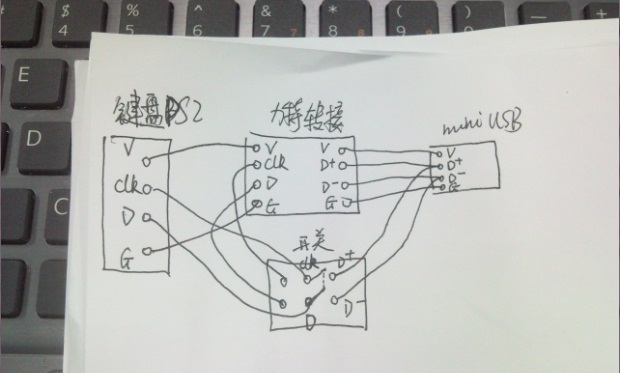

一个很简单的电路设计,用外用表先确定好各条导线的定义,按电路图焊好就行了。

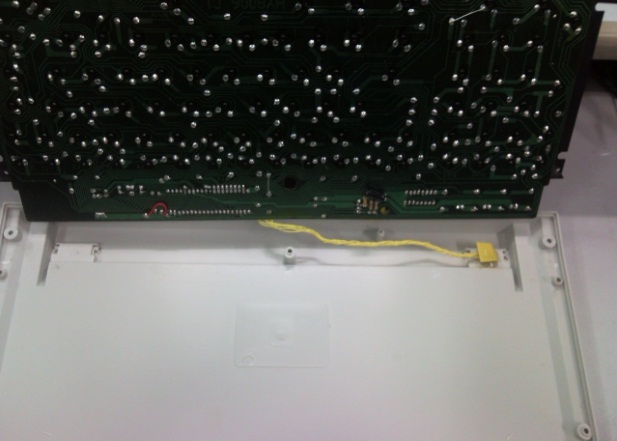

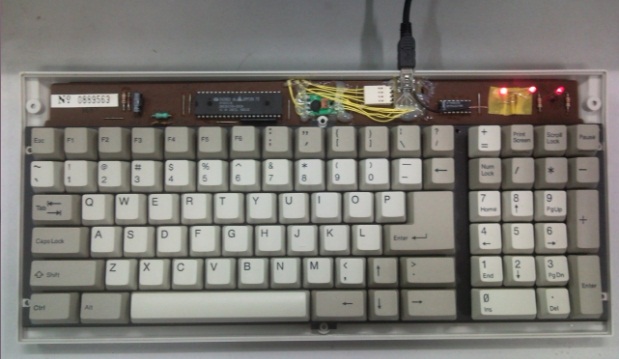

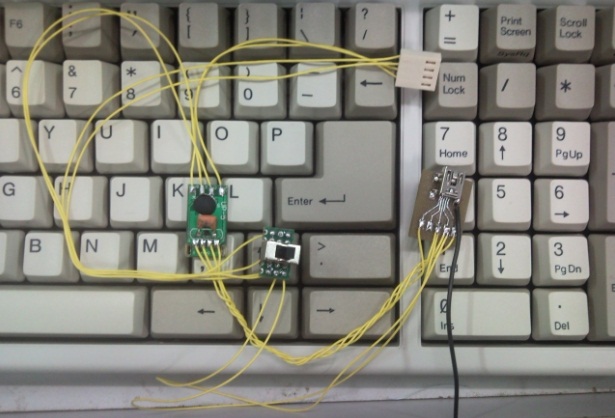

先做一遍功能性试验,哈哈,其实是我弄错了,把导线弄得太长了,正好先试验下想要的功能有没有问题。。。。
mini青轴改造:键线分离,USB\PS2切换开关,键盘灯换位(详细步骤已放出)
mini青轴改造:键线分离,USB\PS2切换开关,键盘灯换位(详细步骤已放出)
mini青轴改造:键线分离,USB\PS2切换开关,键盘灯换位(详细步骤已放出)

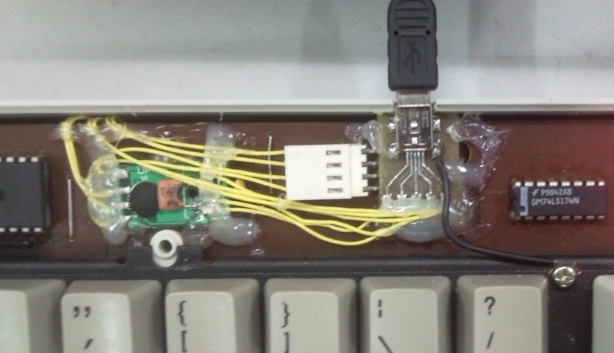

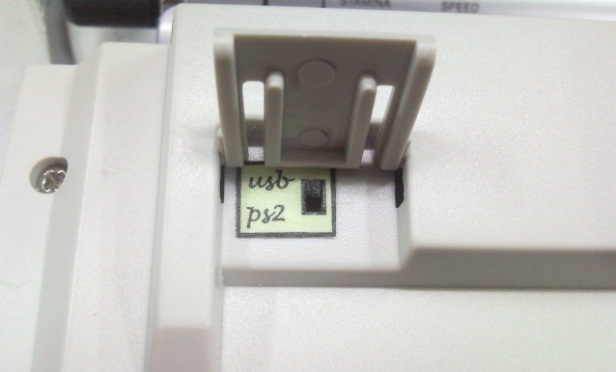

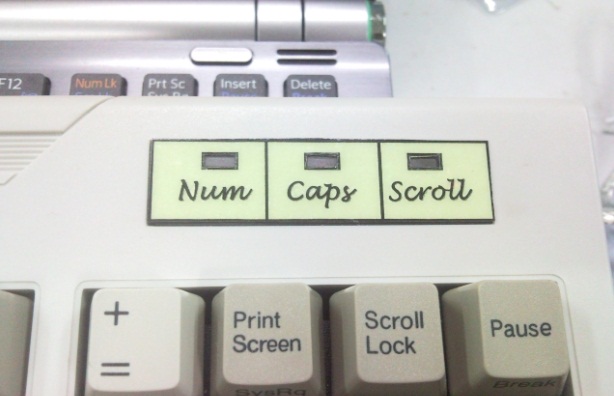

实验OK,功能没有问题,现在考虑安装问题,小青内部还比较紧凑,原来的线都太长了,先固定miniUSB口,与力特芯片,重新接线。图上的开关不能放入撑脚位置,只好换了一个横向的开关,把开关藏入撑脚下面。打孔都是用烙铁烫得差不多,然后用小锉刀锉出来的。原来的绿色灯比较丑,换成红色,1、2位置的灯引脚留长,  扭动换位。 mini青轴改造:键线分离,USB\PS2切换开关,键盘灯换位(详细步骤已放出)
mini青轴改造:键线分离,USB\PS2切换开关,键盘灯换位(详细步骤已放出)
mini青轴改造:键线分离,USB\PS2切换开关,键盘灯换位(详细步骤已放出)

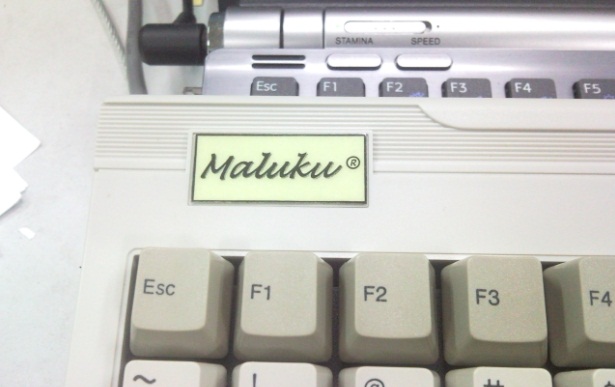

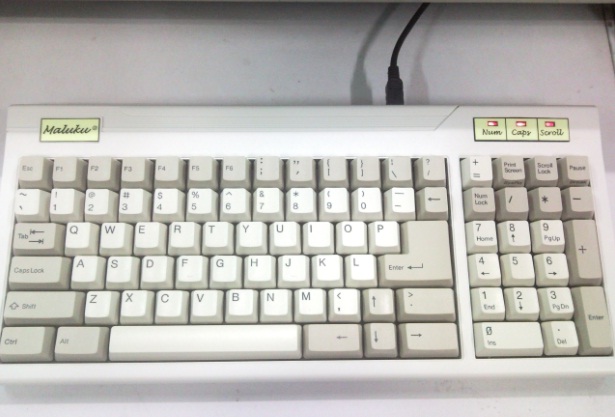

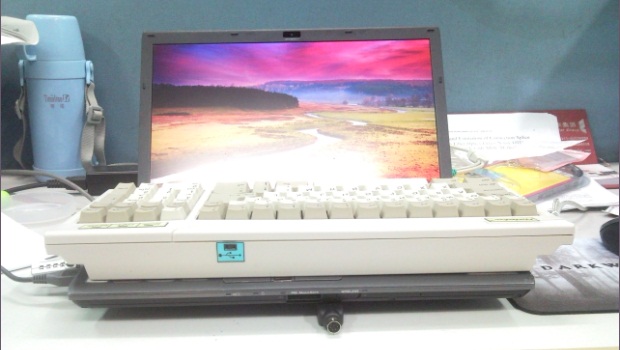

至此,内部全部完成,组装好,外部美化的东西就不详细赘述了,maluku是我女朋友的英文名,哈哈!!
mini青轴改造:键线分离,USB\PS2切换开关,键盘灯换位(详细步骤已放出)
mini青轴改造:键线分离,USB\PS2切换开关,键盘灯换位(详细步骤已放出)
mini青轴改造:键线分离,USB\PS2切换开关,键盘灯换位(详细步骤已放出)
回复 支持 1 反对 0

使用道具 举报

我的人缘0
4
发表于 2010-9-11 14:58 只看该作者
坐等
回复 支持 反对

使用道具 举报

我的人缘0
5
发表于 2010-9-11 16:40 只看该作者
测试
果断占领前排!
回复 支持 反对

使用道具 举报

我的人缘0
6
发表于 2010-9-11 16:58 只看该作者
动手能力高超…知识丰富,LZ可以开个家电维修铺
回复 支持 反对

使用道具 举报

我的人缘0
7
发表于 2010-9-11 17:45 只看该作者
那些手写体的LOGO很有爱啊,楼主是个细心的人
回复 支持 反对

使用道具 举报

我的人缘0
8
发表于 2010-9-11 17:51 只看该作者
测试
{:1_004:}
顶SONY Z
回复 支持 反对

使用道具 举报

我的人缘0
9
发表于 2010-9-11 17:57 只看该作者
改造帝- -坐等步骤
回复 支持 反对

使用道具 举报

我的人缘0
10
发表于 2010-9-11 18:00 只看该作者
测试
不错不错,支持一下
回复 支持 反对

使用道具 举报
