闲的D痛，改装PLU3000无冲版增加2个usb口

狂心

新人入了PLU-3000的无冲版，闲着无聊，本着“折腾到死”的精神，加装了2个usb hub上去~~
我很懒就不写详细的帖子了，照片说明，有问题可以问我

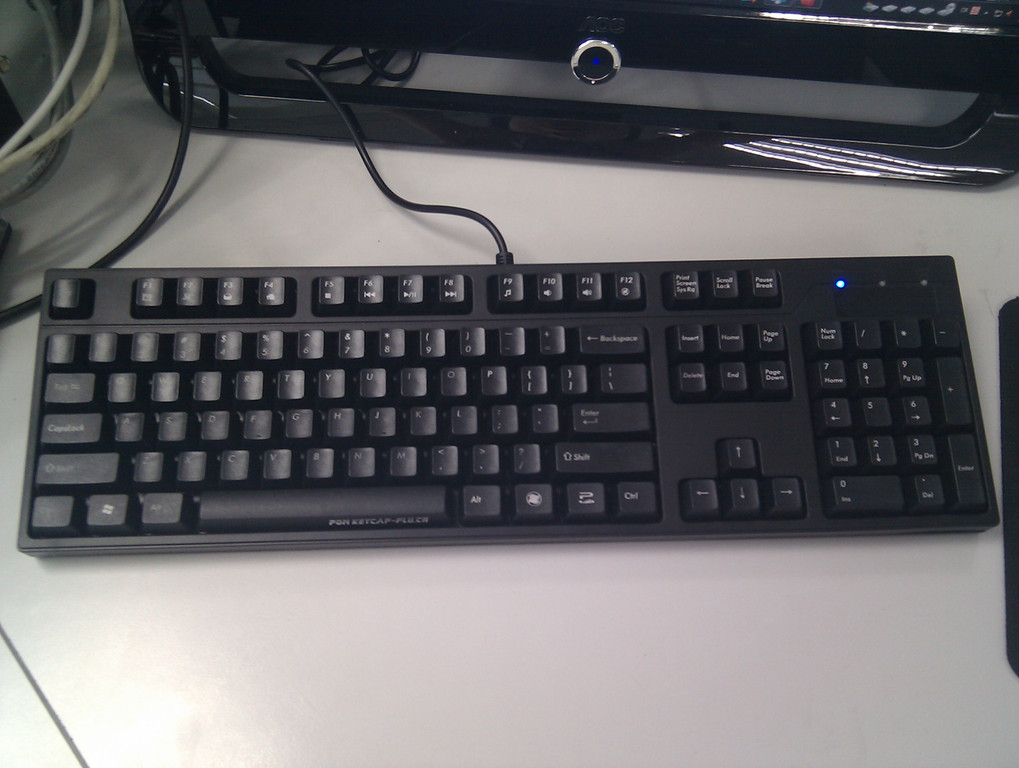

先看主角

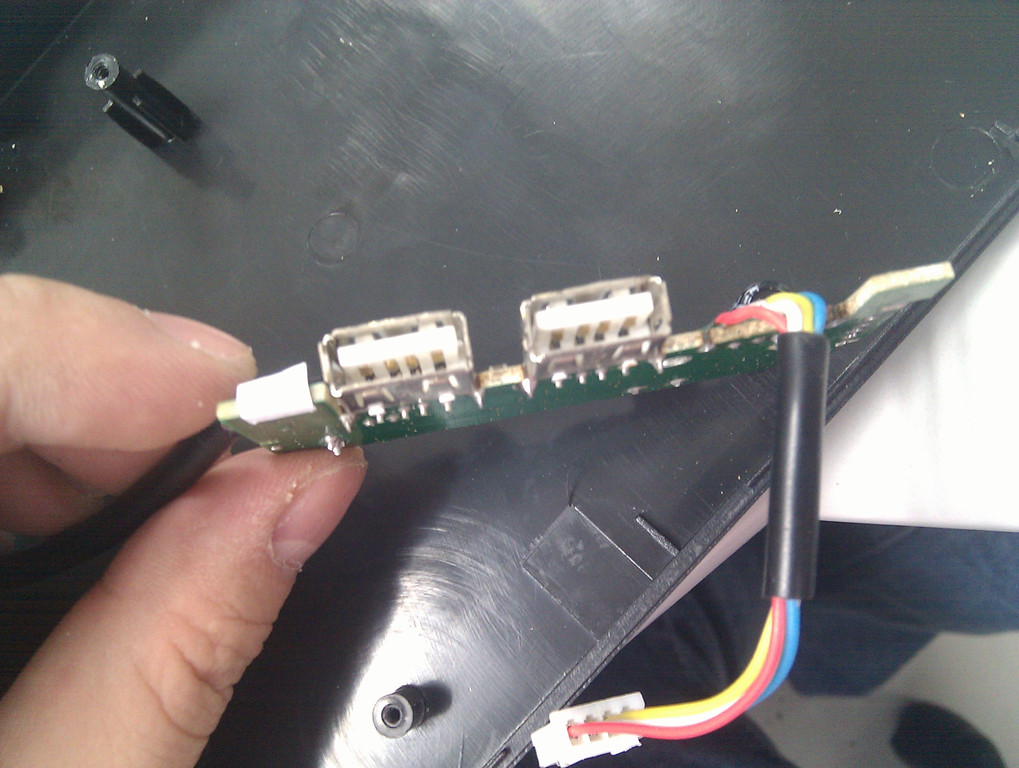

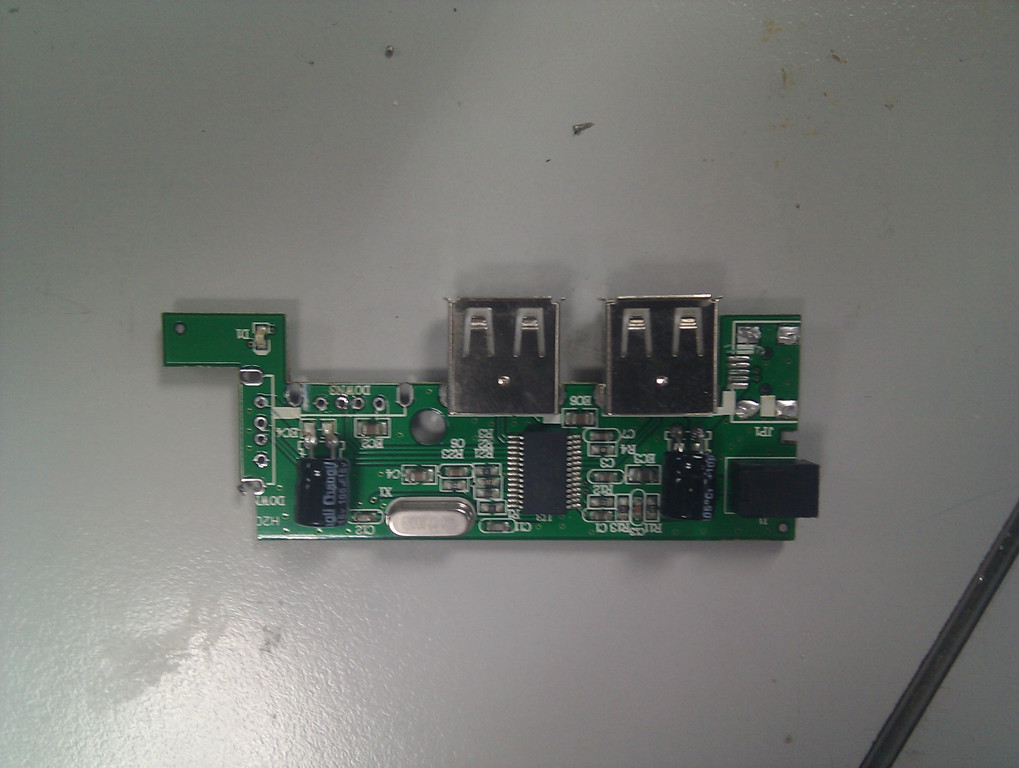

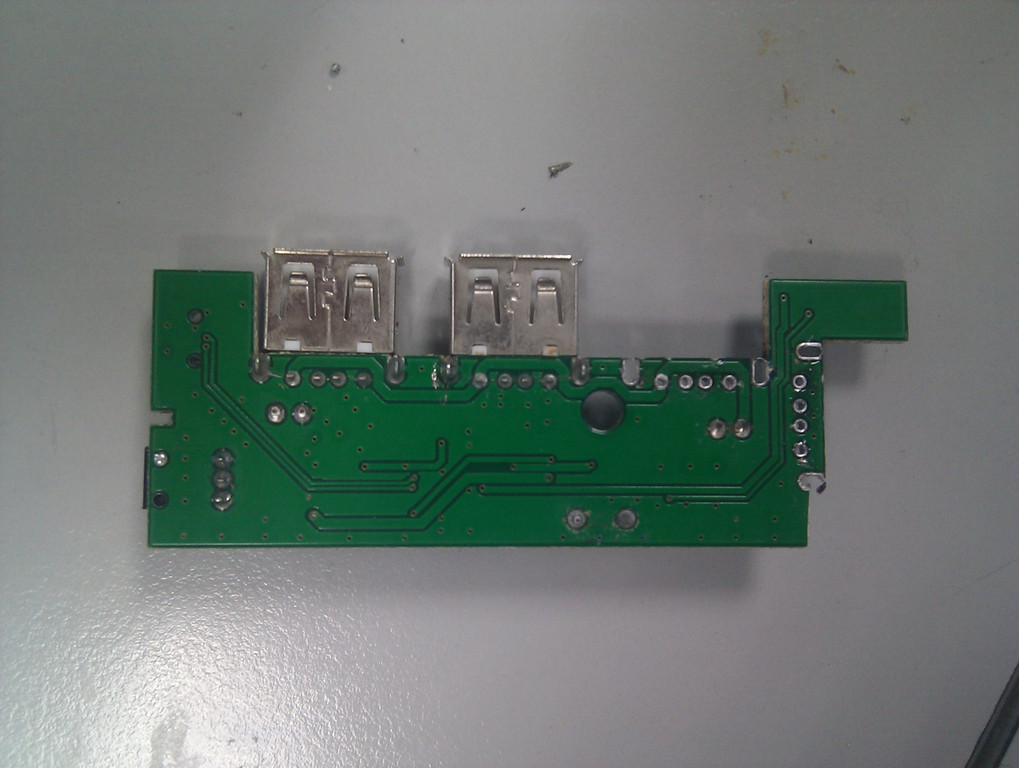

Hub在此，已经拆掉了2个usb口，入口的mini usb也拆了。不过若嫌麻烦可以不拆mini usb，那个很难焊线上去；可以直接把进入键盘的线接上mini usb头插上去。
PCB稍有修剪。说一下，Hub是川宇的H205，很便宜，十来块。

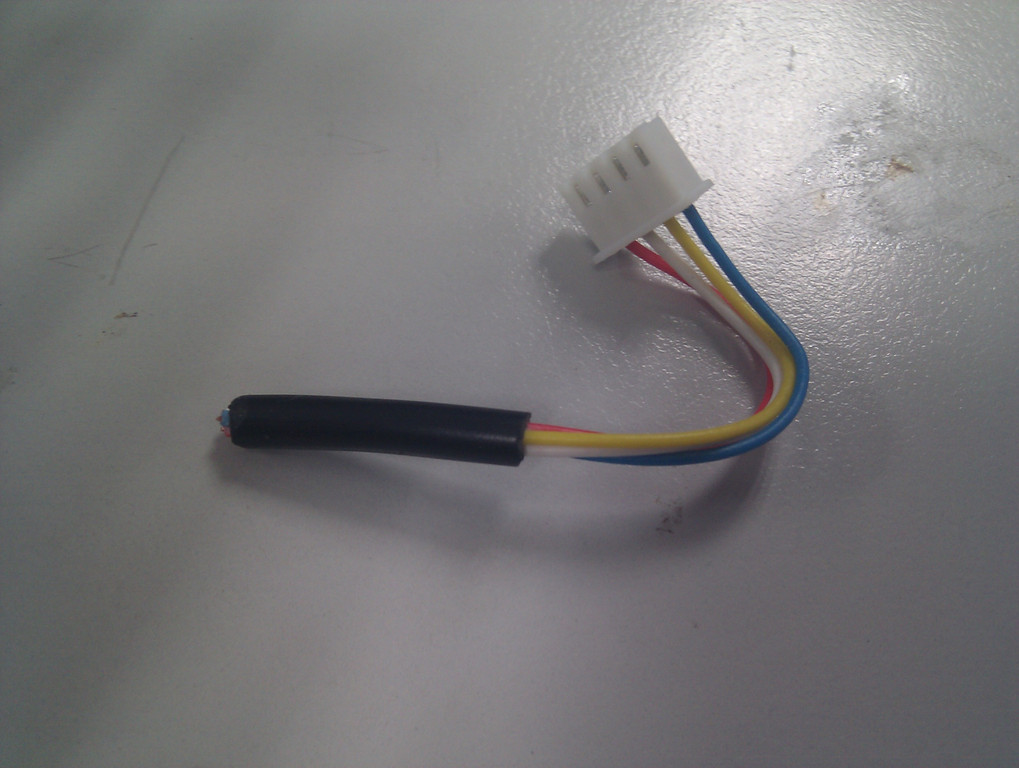

拆键盘部分就不写了，里面的线是插头插在键盘主板上的，剪断的时候很是纠结了一下，开弓没有回头箭啊~

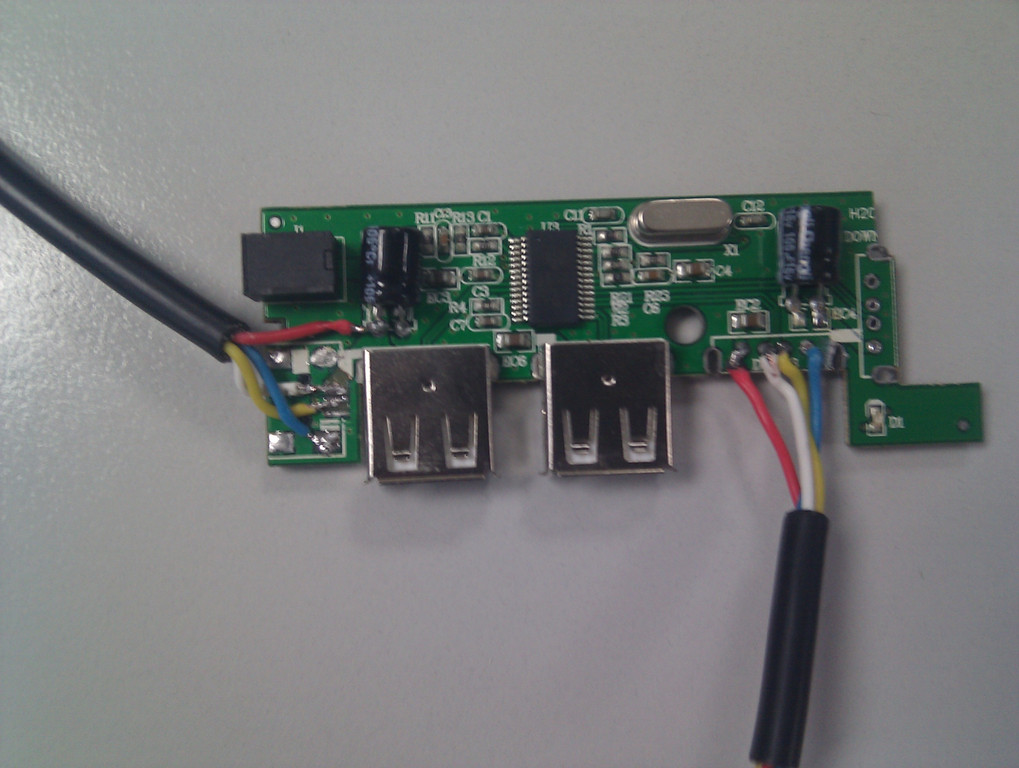

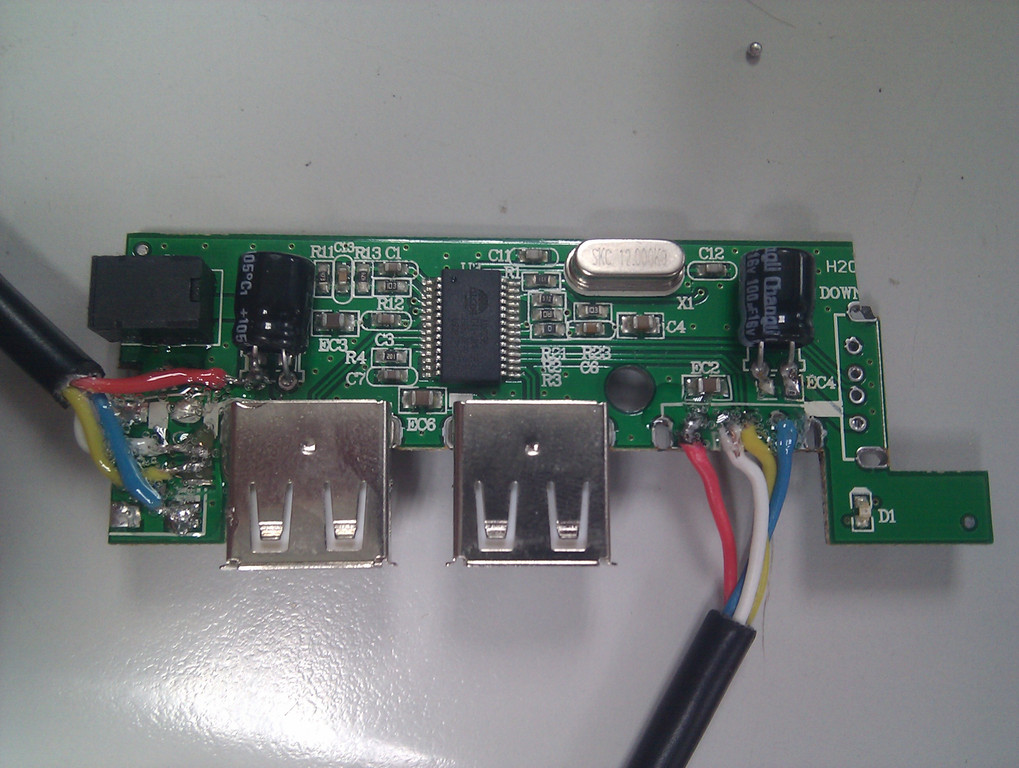

hub和键盘原来的线焊好

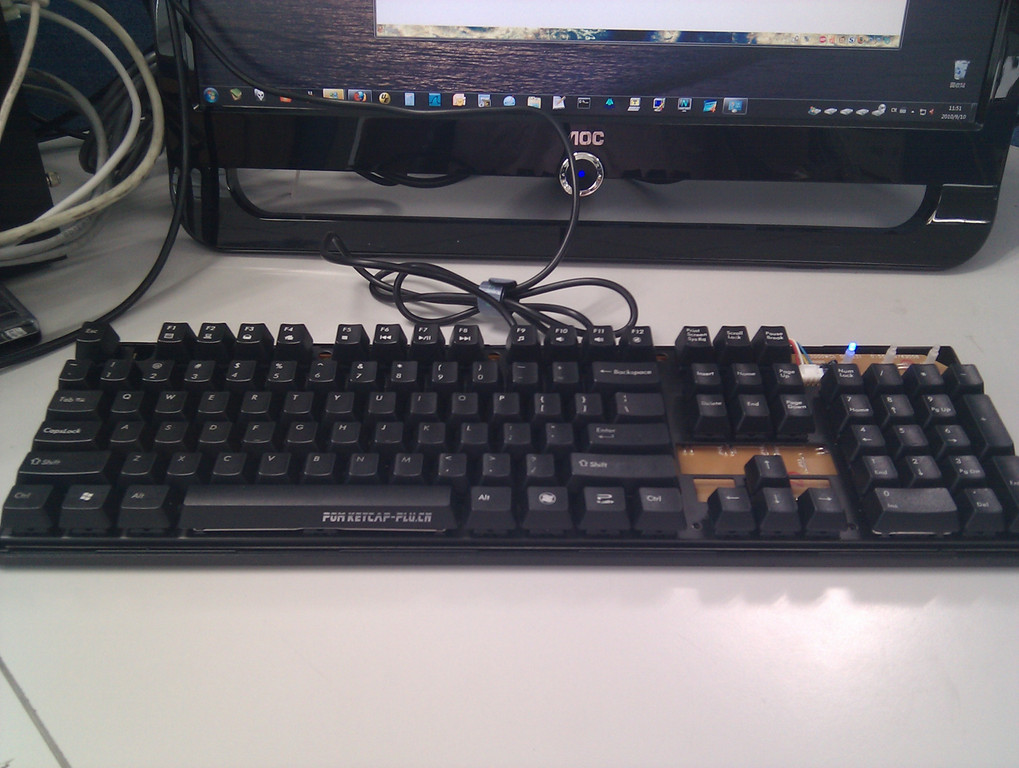

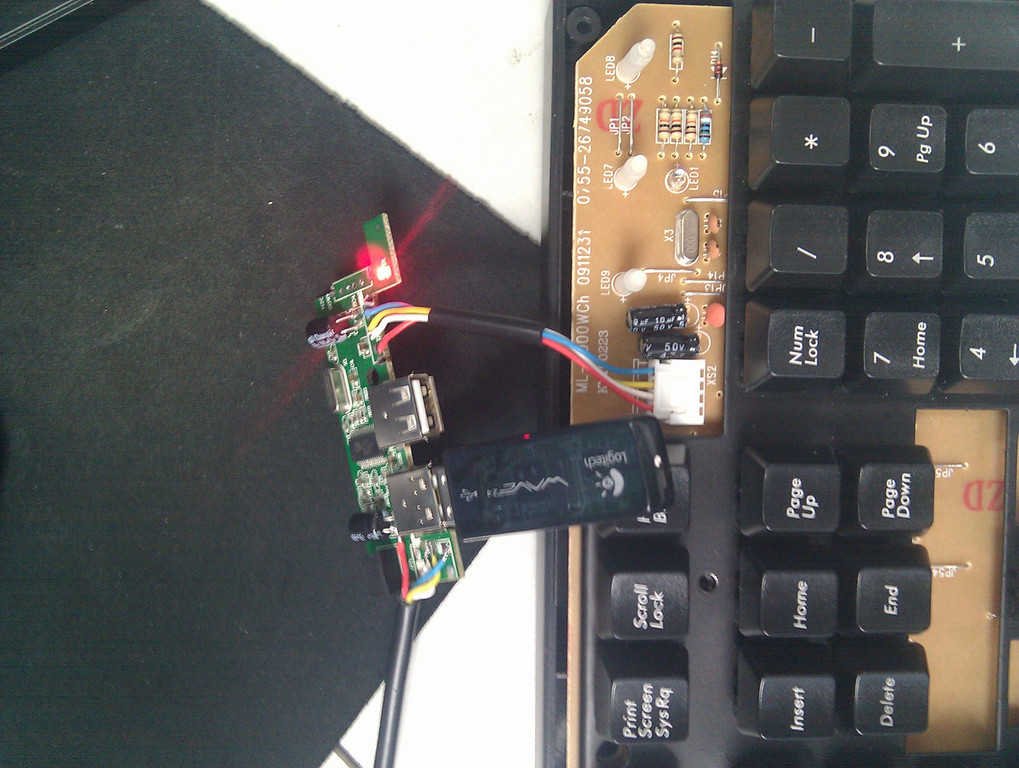

测试一下，用我的鼠标接收器

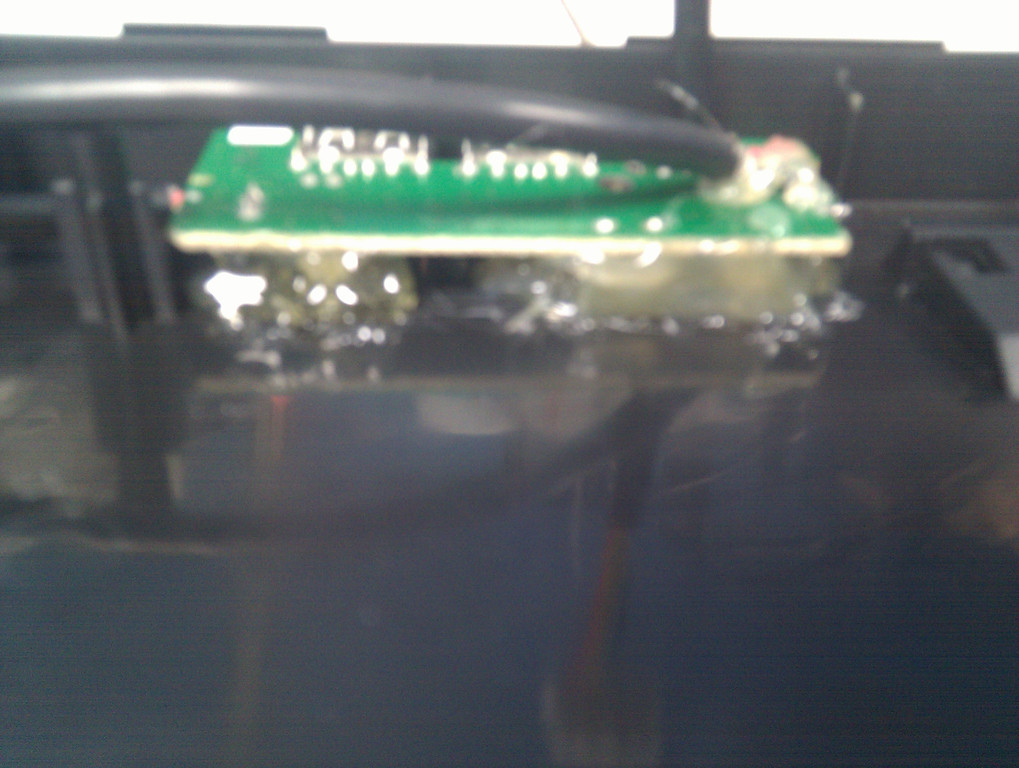

点上胶

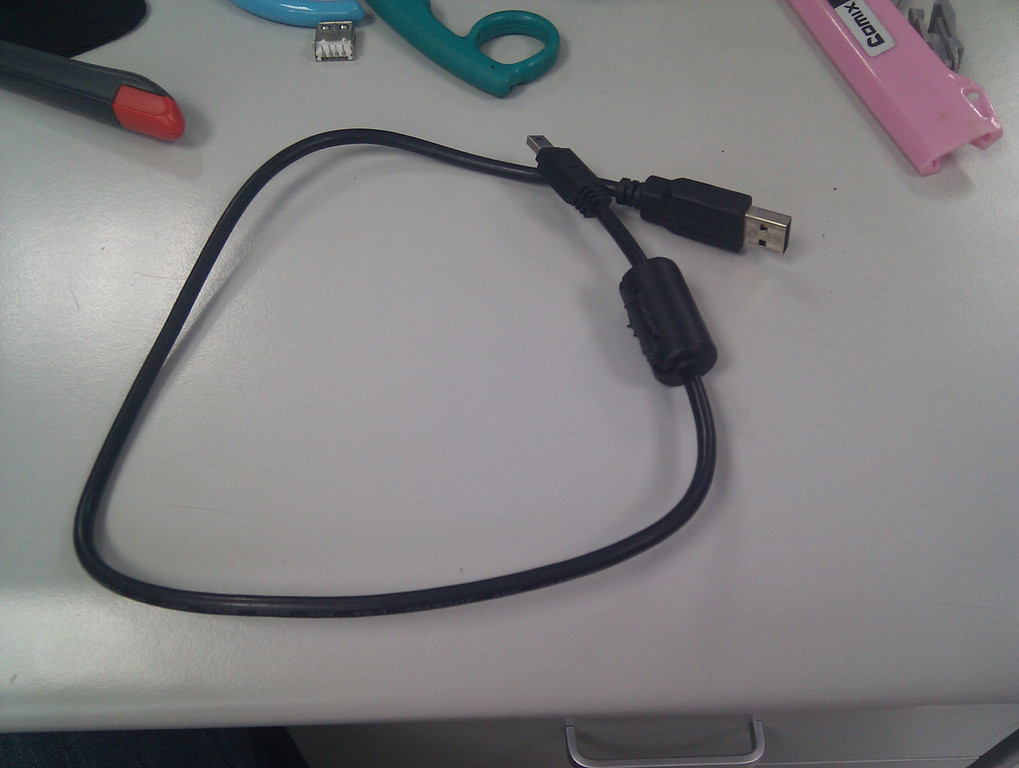

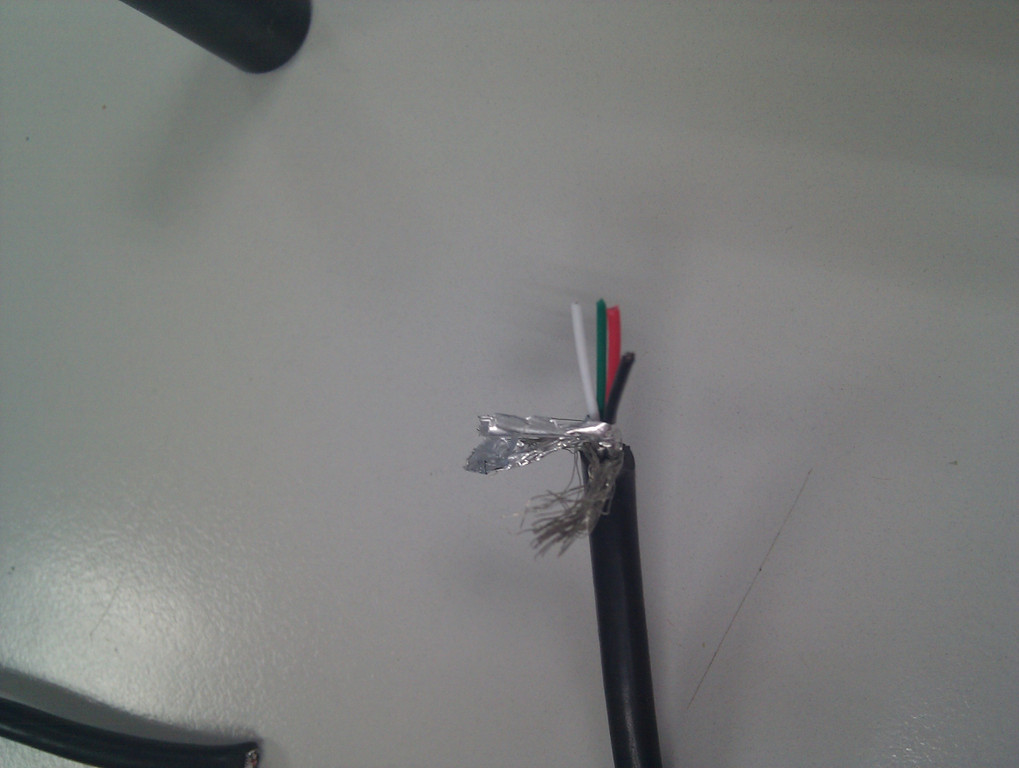

然后接上一根mini usb线

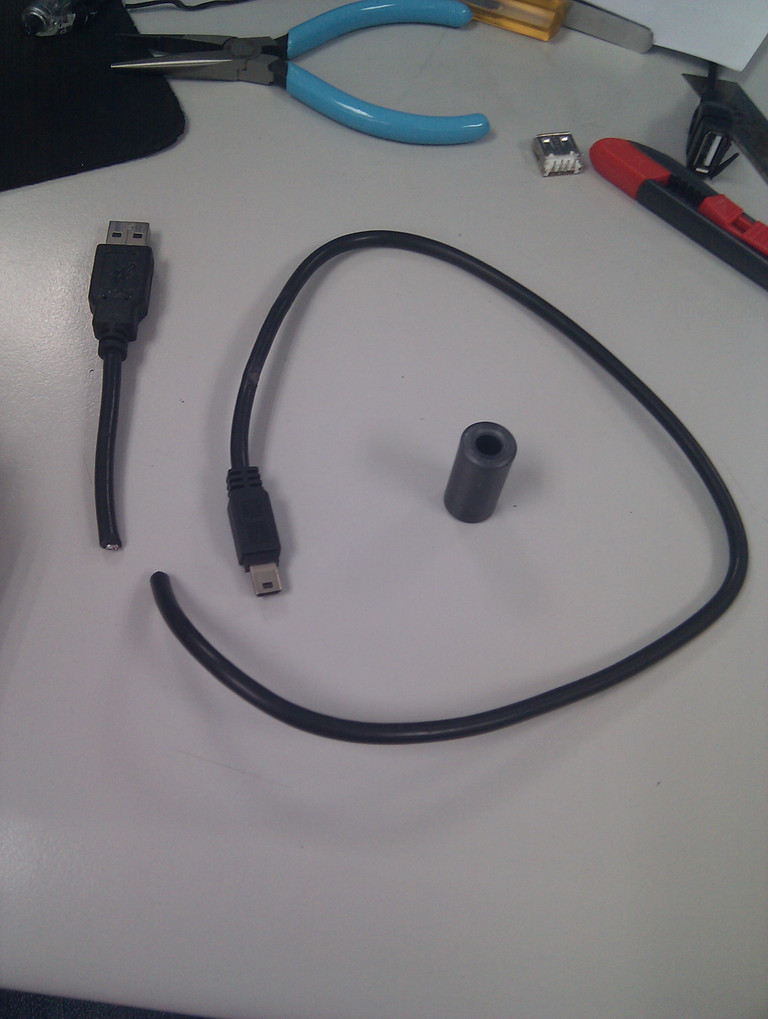

这根还是带屏蔽和磁环的，有点后悔该拿根一般的~

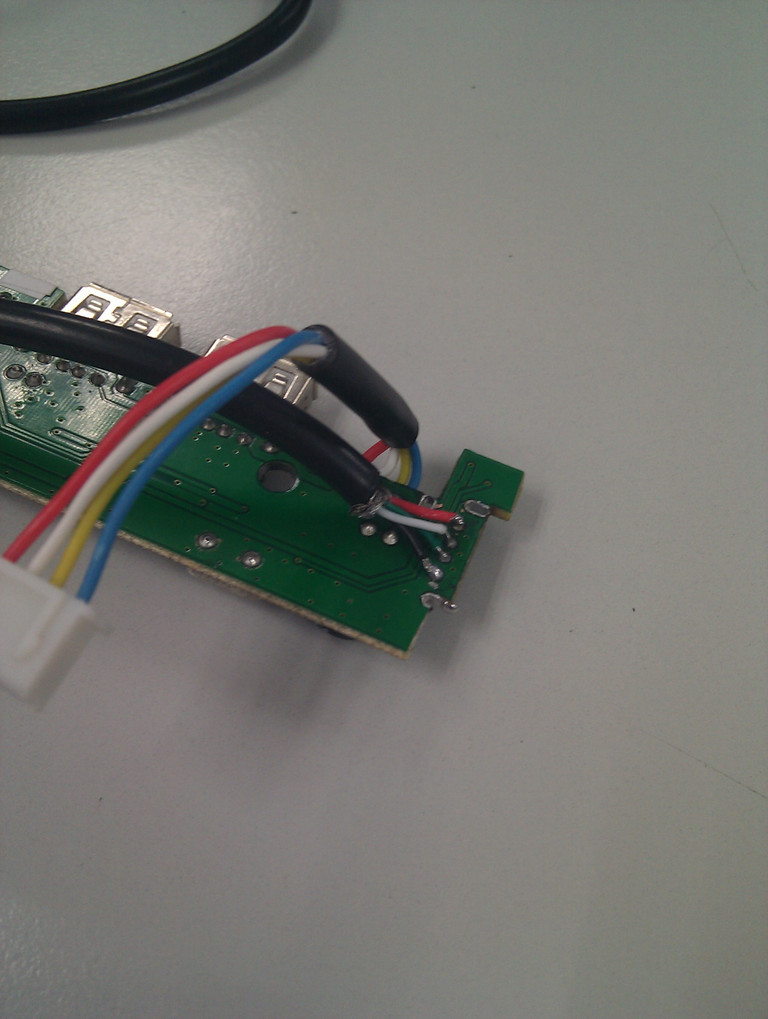

焊上mini线

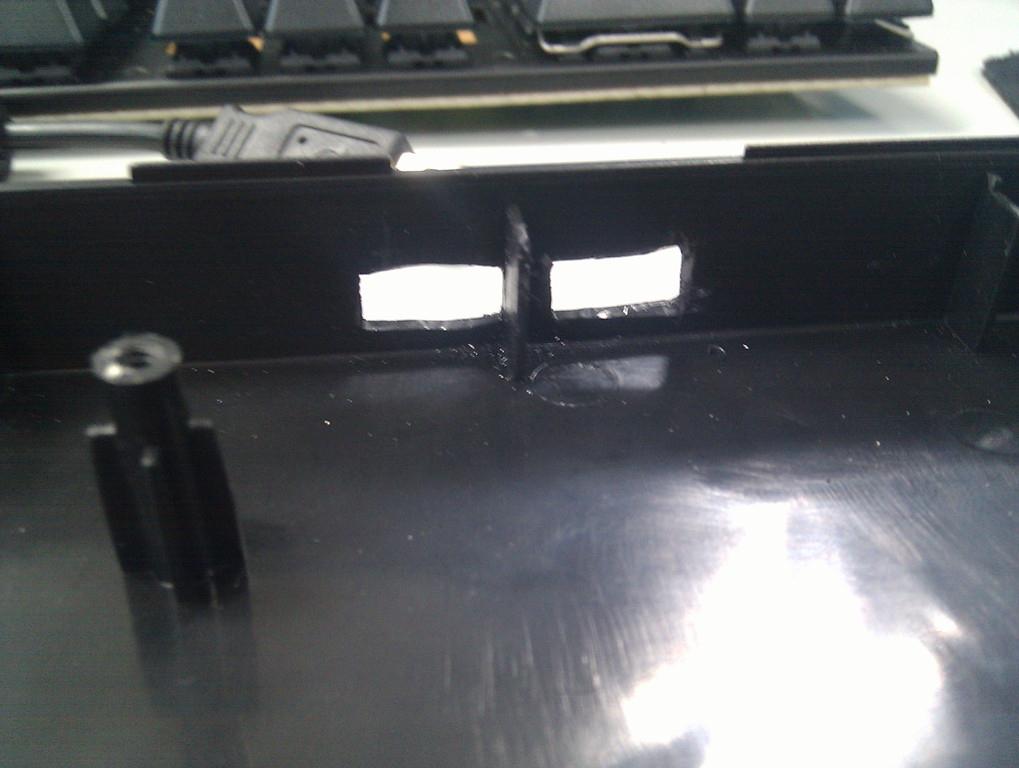

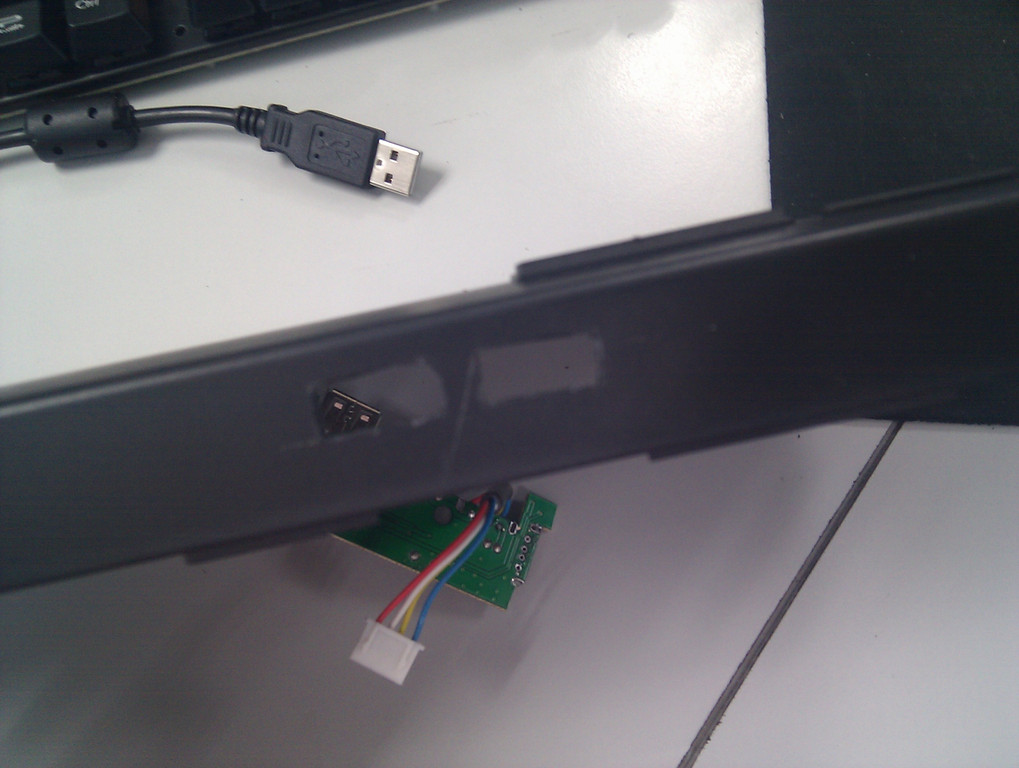

开始给键盘开孔，这很麻烦，我又没有专业工具，用的是电烙铁烧洞，然后小刀刻啊刻的，效果还将就


还有一张


记得要先划线，比好了再说。。不过这个外壳还算比较软和韧，不会碎掉，还算好加工。

然后把usb口的弯那一点弄直，不然插不上去

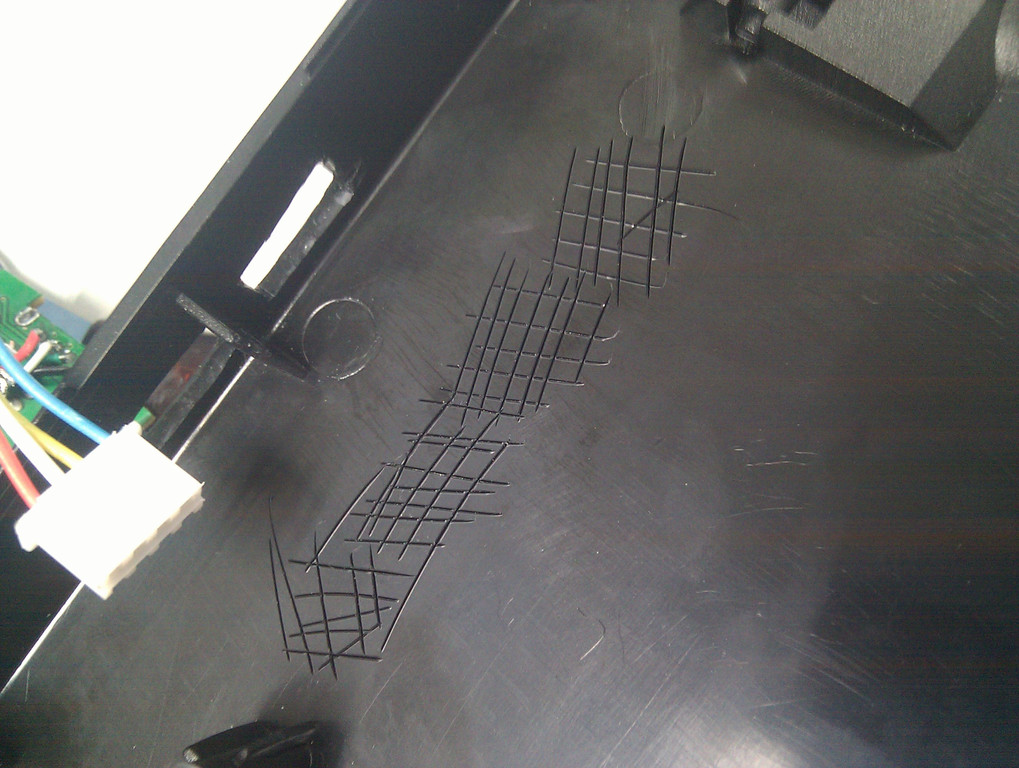

我用的胶枪固定的，所以现在键盘底壳上划一些防滑的痕迹

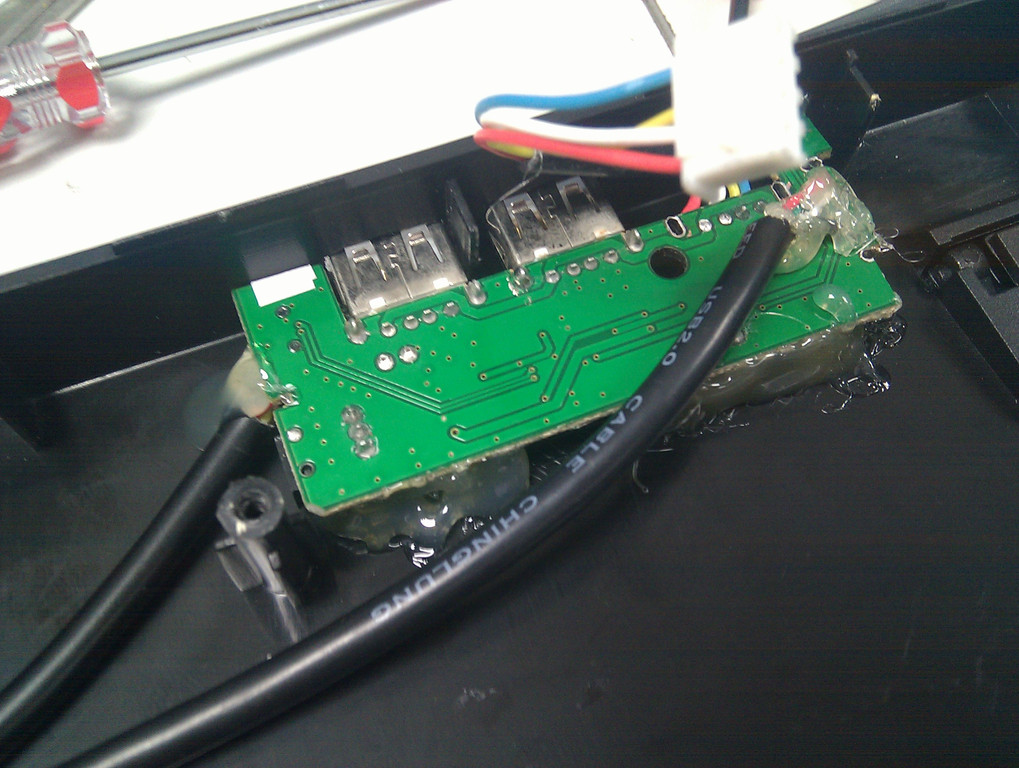

先把hub放过去，然后直接横着朝里面塞胶，大概用掉半根胶棒

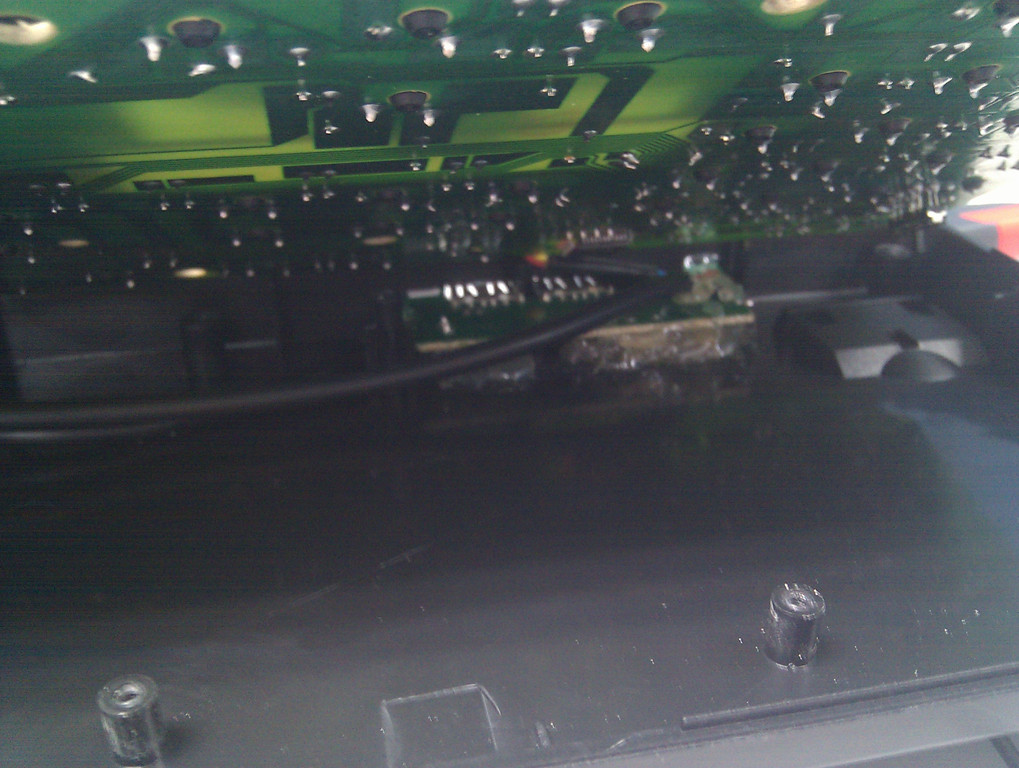

然后在上面和其他一些部分再固定一下


因为这个键盘空间很大，我装hub有比较靠下，所以不会有短路问题。

测试一下还是


总装


装上螺丝就搞定，很简单。

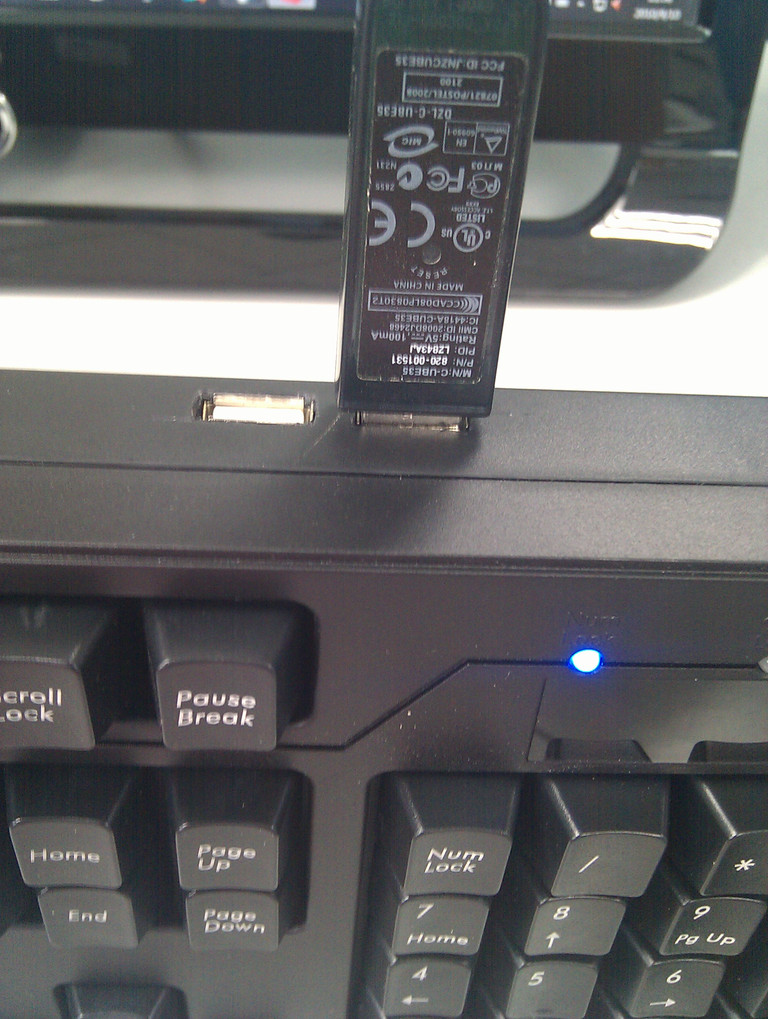

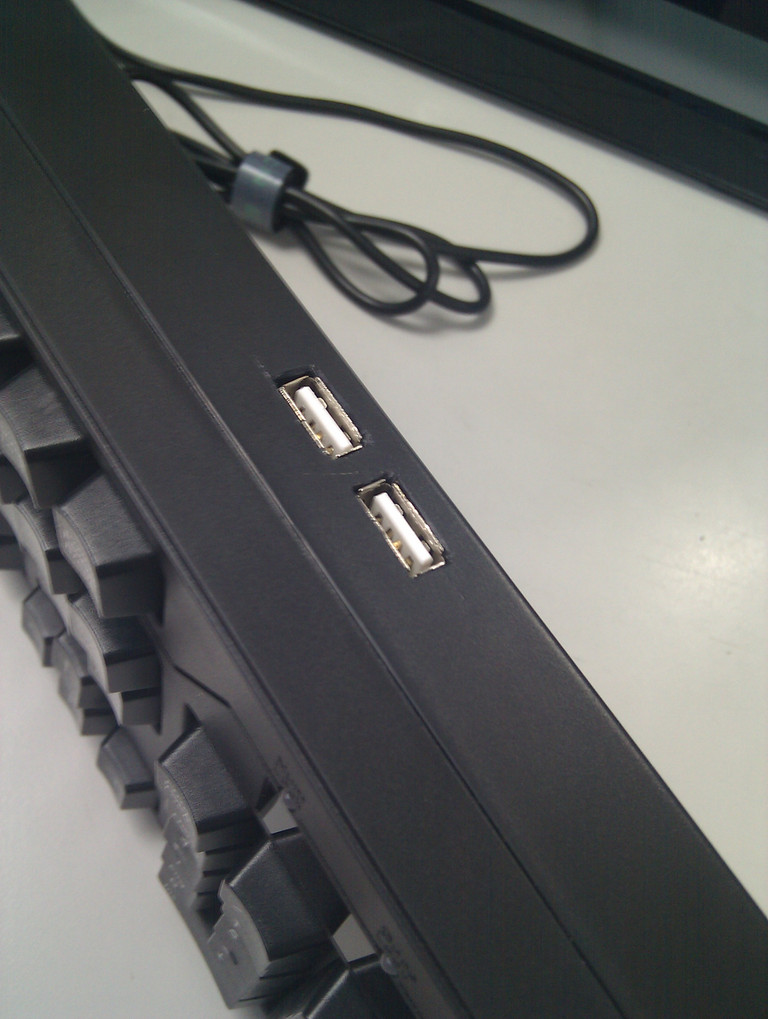

最后的成果：


插上我的鼠标接收器


完，谢谢大家

asdask

杀了个发的 , 楼主动手能力不错{:1_009:}

莎露曼2007

这。。。PLU3000居然还能这么改我晕死了。
强烈建议楼主发详细资料！

莎露曼2007

plu3000应该还有个音频接口，楼主下次可以尝试下

混沌邨

哪个圆洞洞是电源插口。

狂心

这。。。PLU3000居然还能这么改我晕死了。
强烈建议楼主发详细资料！
莎露曼2007 发表于 2010-9-10 12:55

还要咋个详细喃？hub型号我都说了

狂心

哪个圆洞洞是电源插口。
混沌邨 发表于 2010-9-10 13:30

hub电源接口？没用，不准备插用电太大了的~

混沌邨

嗯 PLU的人是这么和我说的 他们也设计了扩展模块 大体和楼主这个意思一样的 只是有hub和声卡 有可能需要额外供电的

promises

好帖要顶，，，又学习了~

莎露曼2007

嗯 PLU的人是这么和我说的 他们也设计了扩展模块 大体和楼主这个意思一样的 只是有hub和声卡 有可能需要额外供电的
混沌邨 发表于 2010-9-10 13:38

但是楼主设计了2个USB外接口，是否可以通过双USB供电来解决呢
