求助～～～怎么接三位开关啊？？？

bfee · 发表于 2010-9-9 10:32

我家有个三位开关，如下图所示。平时都是用上面那个来控制洗手间的灯，下面两个一直不好使，我也不知道是干嘛的。今天早上，上面那个被我按坏了，我就想把里面的线调换一下，换另一个开关来控制灯。

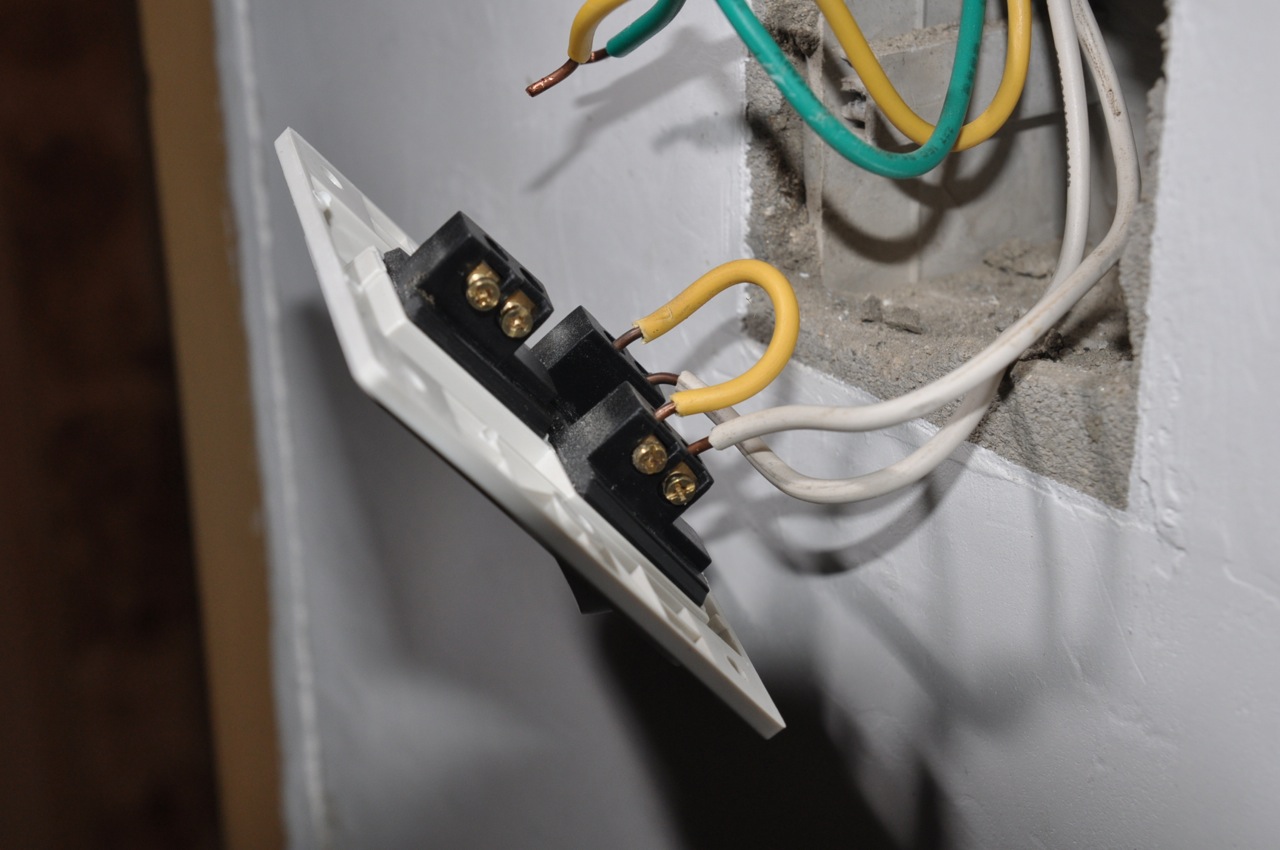

这是拆下来以后的情形，图中没接上的黄线和绿线，是接在坏掉的那个开关上的。

我本来想，把线从一个开关转移到另外一个开关不就行了？结果在拆的时候突然掉出一条线来，我也忘了它是接在哪儿的了。

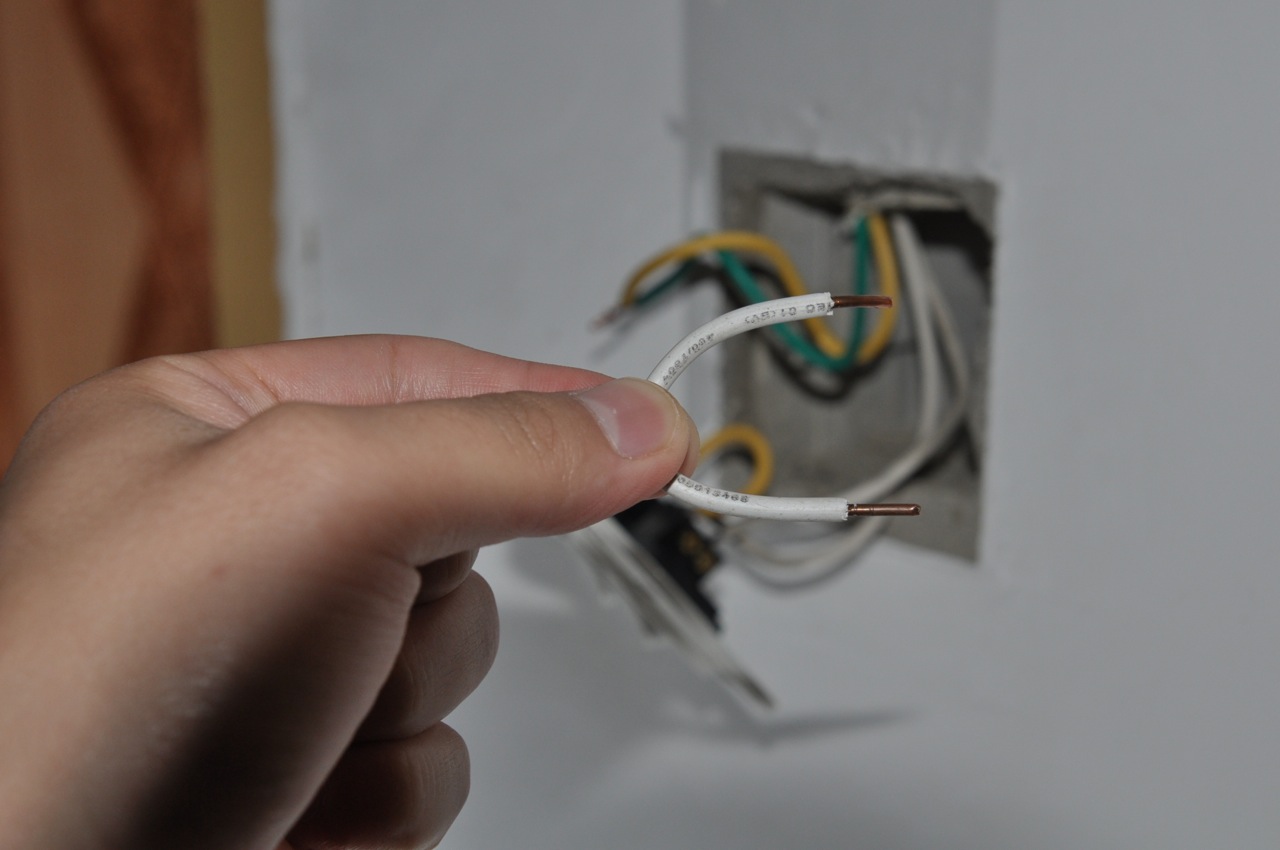

就是下图这根线。

哪位懂行的高手能告诉我，这线应该怎么接？还是我直接去找电工？

faaw · 发表于 2010-9-9 10:49

只有开关不带排插的话，就按照你当初的想法接就行了
也就是把另外两个开关的线全下了，只接要换的黄色和绿色线
多出来的那根线，估计是你那个“坏掉”的开关的损坏原因，嘿嘿

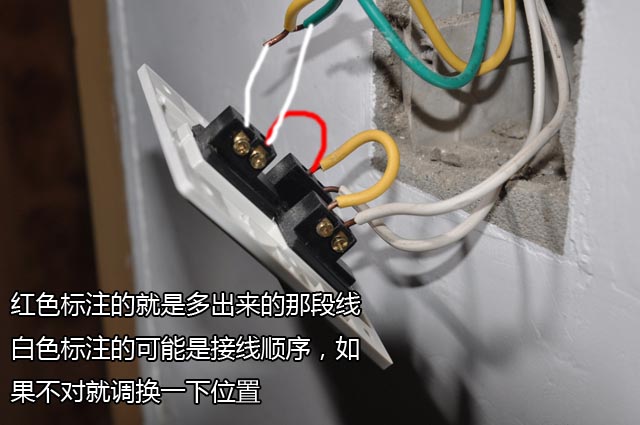

faaw · 发表于 2010-9-9 10:52

补充：调换位置的意思是，黄上绿下/绿上黄下，这样的调换

还有，纯开关线路是安全的线路，不会发生短路的状况的，不用害怕

bfee · 发表于 2010-9-9 10:58

补充：调换位置的意思是，黄上绿下/绿上黄下，这样的调换

还有，纯开关线路是安全的线路，不会发生短路的状况的，不用害怕
faaw 发表于 2010-9-9 10:52

哈哈多谢，这么一说我就放心了，接线去，回来报告好消息

faaw · 发表于 2010-9-9 11:00

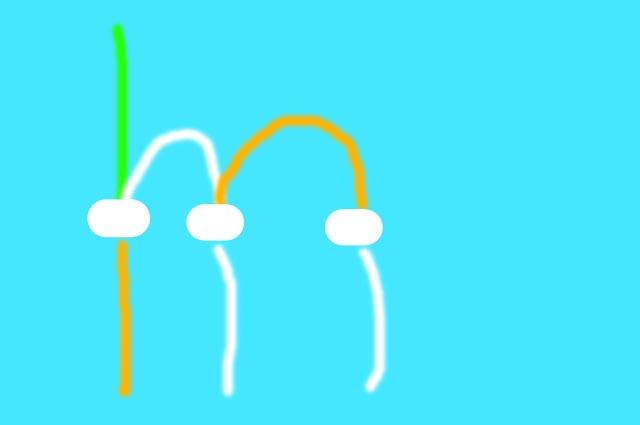

再补充：黄长线、绿长线里有一根是进电线，其余的都是出电线
如果有电笔直接一测是最好的，进电线接短白线和短黄线
出电的分三个开关，这样说，你能明白么？

bfee · 发表于 2010-9-9 11:14

再补充：黄长线、绿长线里有一根是进电线，其余的都是出电线
如果有电笔直接一测是最好的，进电线接短白线和短黄线
出电的分三个开关，这样说，你能明白么？
147029
faaw 发表于 2010-9-9 11:00

嘿嘿，这么一说我明白了，刚才已经接好了。
那个绿色的应该是你说的进电线。
我现在就把黄长线和绿长线接在左下方那个开关上了，剩下的线统统不接，反正原来也没什么用，哈哈～～

faaw · 发表于 2010-9-9 11:30

嘿嘿，这么一说我明白了，刚才已经接好了。
那个绿色的应该是你说的进电线。
我现在就把黄长线和绿长线接在左下方那个开关上了，剩下的线统统不接，反正原来也没什么用，哈哈～～
bfee 发表于 2010-9-9 11:14

之所以你说另外两个开关没有用，就是因为那根白短线掉了，造成线路不通。
