filco拆机换轴记

since1986 · 发表于 2010-9-8 20:31

上个月买了kbc的104 PBT黑同，无奈这款键帽大键位质量实在不敢恭维除了十字轴孔特别紧之外某些键还畸形比如我手上这套的右shift、caps lock，再有就是大键位泛油光实在是不雅观本来将Filco无冲黑已经换上了全套黑同刻完美主义者的我最终没忍住想重新换回filco的原装键帽这下囧了由于十字轴孔与轴结合过紧拔键的时候将fn和caps lock的轴心拔了下来（忘记拍照留念了）各位想像一下吧。。。
轴心拔出来，就装不进去了，只有拆机一个办法。由于但心拔下芯子的轴收到损伤，无法修复，我特意在淘宝买了两个全新的黑轴。反正要拆干脆换个新轴得了。今天黑轴到货，立刻开始干活~
最蛋疼的一点就是：本键盘是行货私自拆机等于失去质保没办法认了吧
filco拆机换轴记

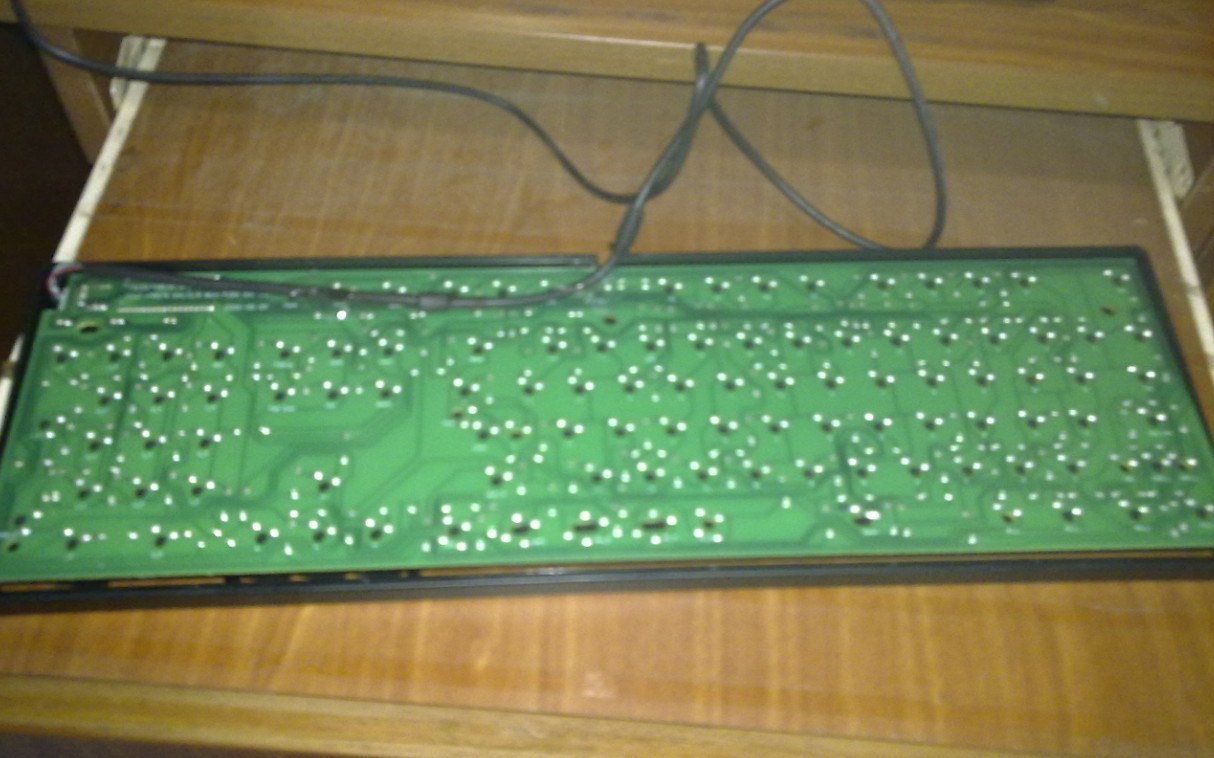

这里需要提下：filco104系列只有三个螺丝没有按螺丝防滑条不用拆了键盘下部有四个暗扣外壳上有四个不容易注意到的标记用小刀从标记处依次翘一下四个暗扣就打开了这个时候会看见一张绿色的pcb版
filco拆机换轴记

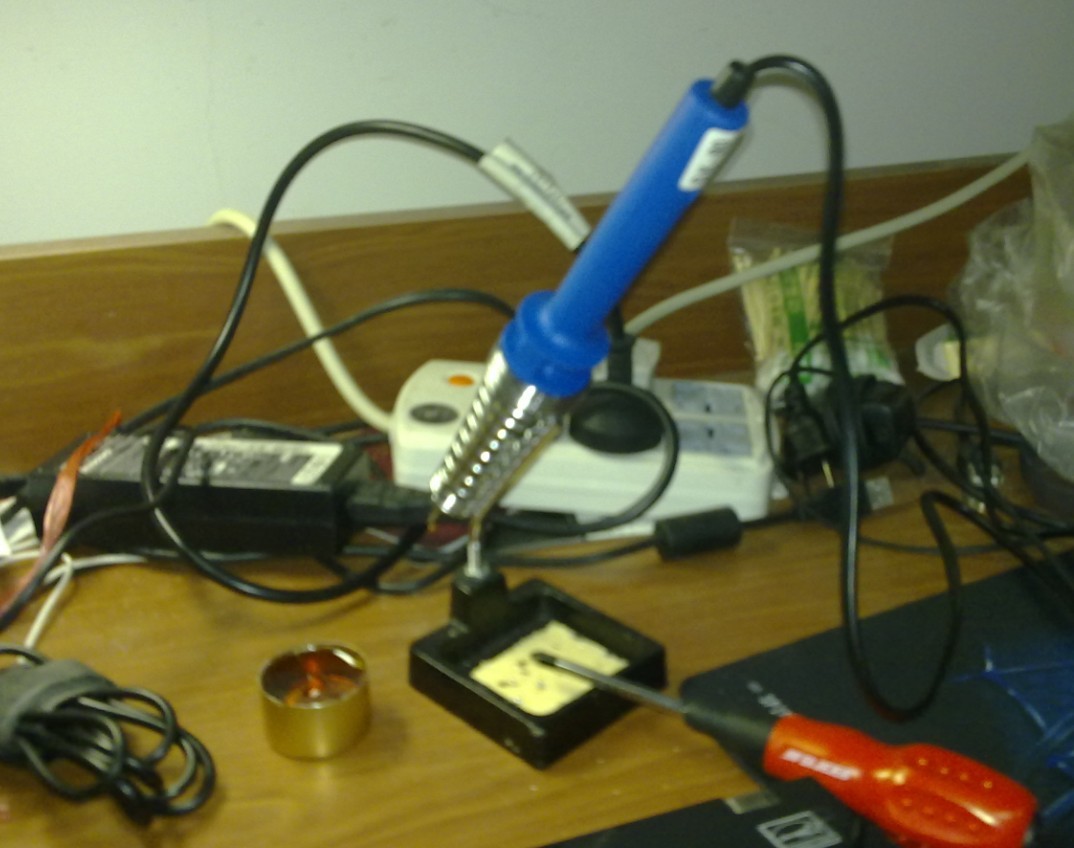

找到需要换轴的位置准备拆轴工具当然必不可少电烙铁焊锡松香还有吸锡器。。。。
filco拆机换轴记

用电烙铁将焊点软化后用吸锡器将锡吸掉吧键盘反过来用指甲抠住轴壳卡在钢板上的两个卡口将轴提出来
下一步要换新轴了这里遇到了本次拆机的最大问题由于网上卖的轴是用于cherry原厂键盘的我们知道原厂键盘是无钢板的，而像filco这样带钢板的键盘所用的轴跟原厂适用轴是不一样的上图大家仔细看看
filco拆机换轴记

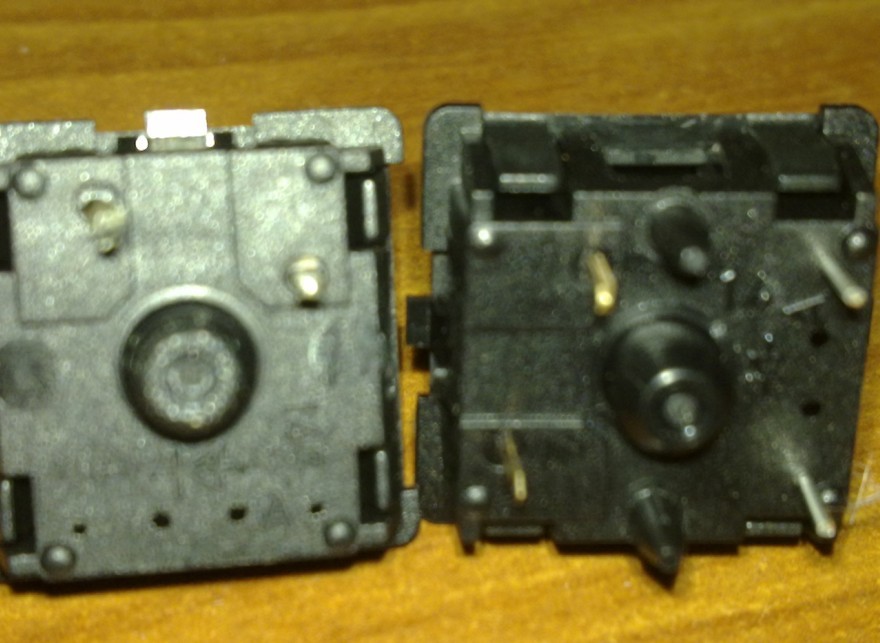

适用于钢板键盘的轴只有两个脚（上图左），作用就是传递开关信号。原厂键盘适用轴有6个脚（上图右）除了两个信号针脚之外还有两个铁丝脚和两个塑料脚估计是为了固定用的吧（没拆过cherry，不好随便猜测）幸好这多余的四个角很容易用剪刀剪掉。这里要注意，剪的时候尽量减干净，保持底面平整，有条件的可以用小锉刀搓下。加工好的轴就可以安装了，直接按到钢板上，注意针脚和pcb版孔对其，不要弯折。安装到位会听到卡口发出轻轻一声脆响。
下面用焊锡将针脚和pcb板焊牢，这个看各人水平了，我也是好久没动过手，水平有点颓的，不过还好，没有虚焊。大家看看焊点虽然拍的不是很好。
filco拆机换轴记

焊完了，把键盘反过来，先别忙上键帽，测试有没有虚焊，就用个键盘测试软件好了。华军上有的。看看自己动过的键有没有反应。
filco拆机换轴记

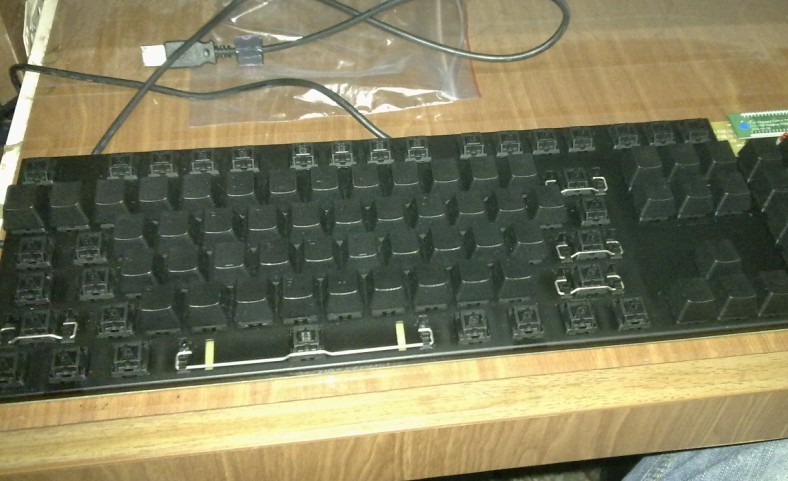

怎么样正面看不出来动过刀吧刚才说了是caps lock和fn键，好了大功告成！
因为整个拆装过程都是我一个人闷在宿舍完成的，没有女朋友，没有人帮我拍照所以焊接等过程没办法上图了大家见谅啊！发烧友可以加我QQ交流 347024188 也乐意帮各位修修补补！

最后还是要说下kbc104pbt黑同刻的问题：今天撤下来的黑同我已经封存了，不管怎么说，因为这款键帽的质量问题，我是受了不少损失的，买新轴、烙铁、还有键盘损失的质保。当然这也要怪我喜欢折腾。还是对kbc有信心的，肉哥、ligo、主任加油了，早点把完美版大键搞出来，不要再跳票了，等得急死人啊！
还有个小建议：kbc是否也能出点平衡杆的附件（见下图吧），这东西万一丢了一个事情就大调了！！！！！
filco拆机换轴记

sanv007 · 发表于 2010-9-8 20:39

现在还是红叉徒

hjqiao1989 · 发表于 2010-9-8 21:49

那几张近照，看得我眼花。。。

雪花啤酒 · 发表于 2010-9-8 22:04

白膜

lylby · 发表于 2010-9-8 22:16

支持LZ原创~动手能力较强~赞一个~

不过需要纠正的一点是~不是带钢板就只能装2脚轴~PLUM带钢板~也是装6脚原厂轴的~

这只和PCB布线有关系~和带不带钢板无关~

壮儿 · 发表于 2010-9-8 22:17

这几张照片……晕晕乎乎……
不过楼主这种自己动手丰衣足食的精神还是值得赞赏的。
我也刚换了鼠标微动，哇哈哈

promises · 发表于 2010-9-8 22:59

{:1_001:}看了我眼疼。。。

sars123 · 发表于 2010-9-9 00:31

这微距拍的很悲剧

since1986 · 发表于 2010-9-9 09:37

楼上说的有道理手机拍的效果不行啊

since1986 · 发表于 2010-9-9 09:37

6# 壮儿 谢谢夸奖我就是喜欢折腾
