日本米苏米经典，喇叭碗键盘！

MAN · 发表于 2010-8-24 23:14

本帖最后由 MAN 于 2010-8-24 23:39 编辑

8月，周末闲暇时间，外面烈日当空，不如来拆个漂亮的老键盘，小小赏析一下。在空调的作用下，拆解的轻松自在，这一整个下午，记录了全部过程。

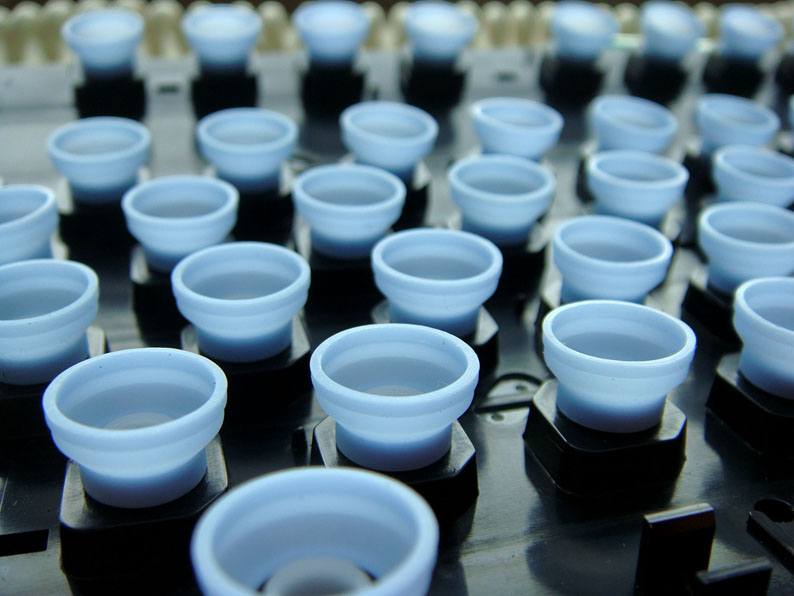

先看下这张图，扣开几个帽子，透出漂亮的蓝色橡胶，这就是MITSUMI米苏米（美上美）的经典结构，“喇叭碗”了。曾经米苏米的键盘很普及很受用，这种喇叭碗的键盘也随处可见，记得初中暑假补习，，，我在电脑培训班里摔挂的一个键盘，就是这种喇叭碗的，当时，土黄色的小喇叭滚了一地，，，让我记住了这个东西。

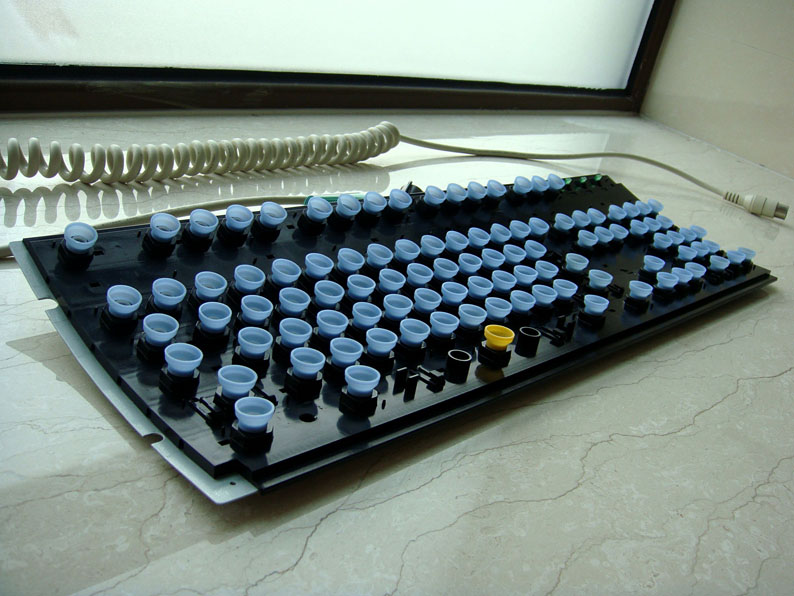

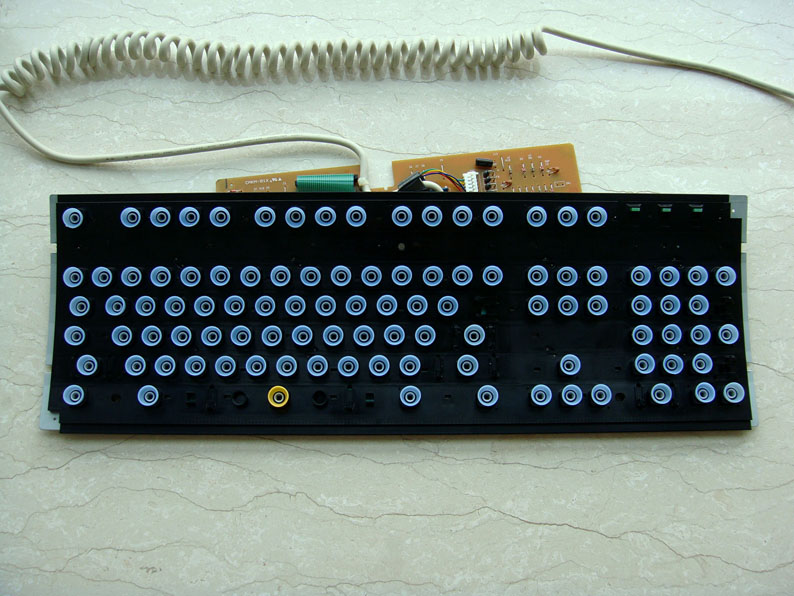

键盘虽然拆开了，但是没敢彻拆，，，后面你们会看见，要撤拆它，还是需要勇气的。来看第一张图吧，一个内胆，这是下午3点钟开始的，，，

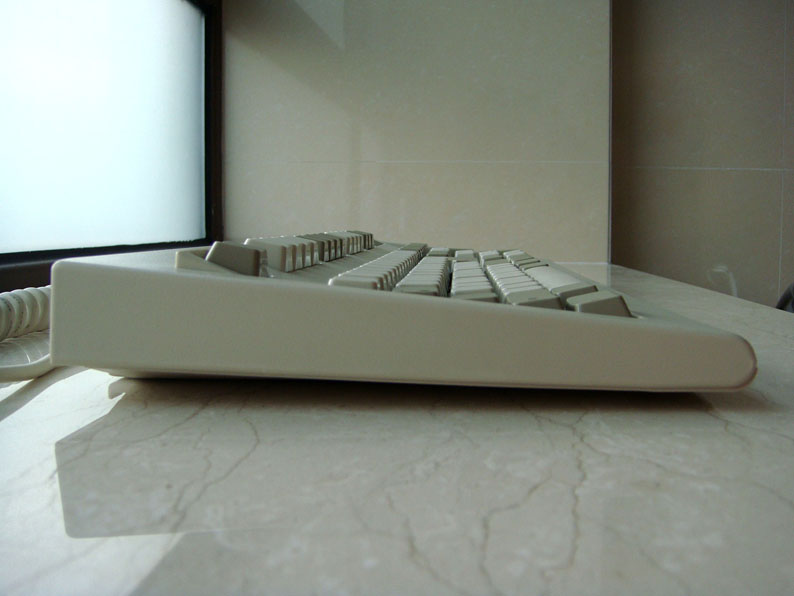

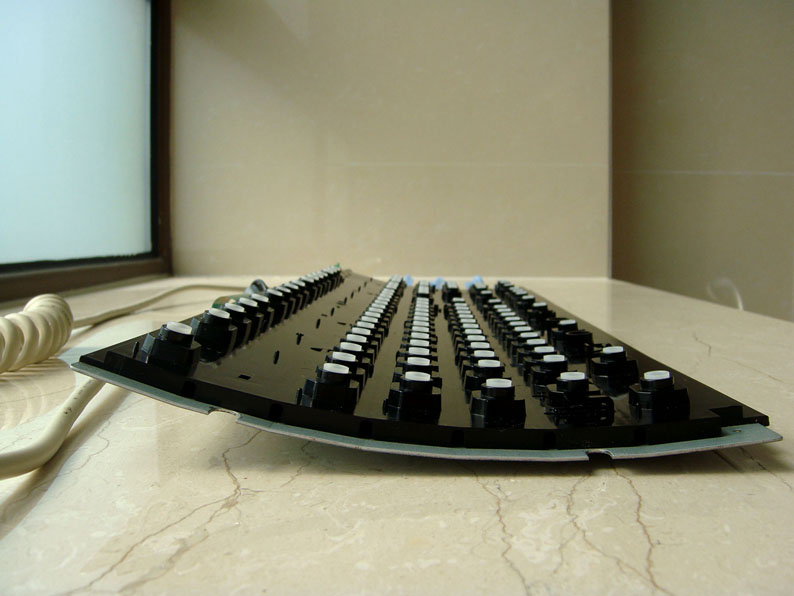

侧面，排列整齐，有弧型钢板和黑色的塑料壳扣在一起的，非常工整。

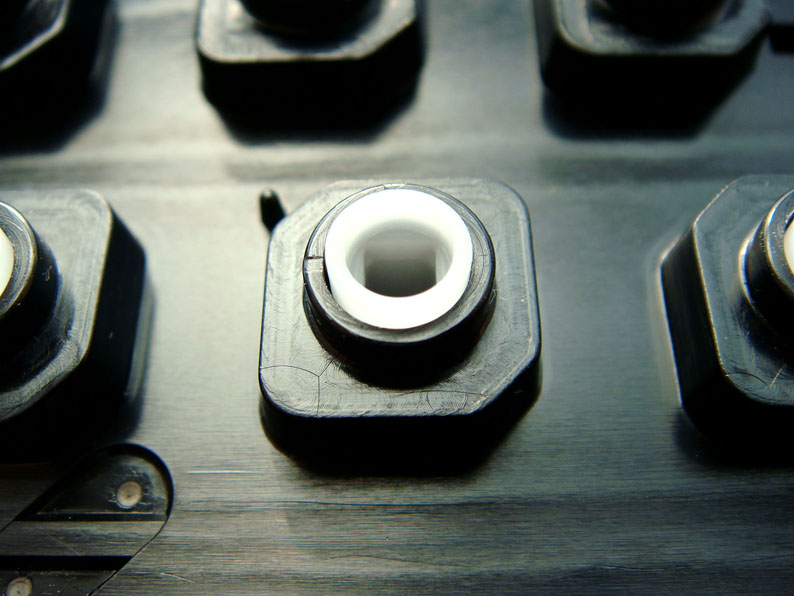

这是轴的部分，那种压模的痕迹，使整个看起来像个陶壶陶罐之类的器皿，而且是手工的，，，

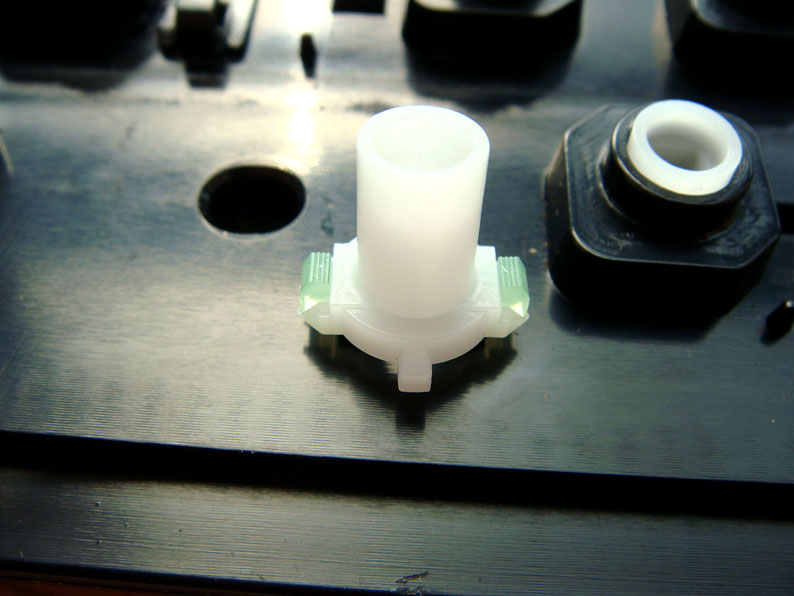

白轴，这颗可不是从这里取出的，是以前被我搞坏的键盘上留下的。如果没见过这轴的，得幸见到了，，，也算我那毁坏之物的造化啊。

上面看不出名堂，让我们翻过来看。哎呦，，，内有乾坤，一个小小的机关，白轴卡着一条淡绿透明的胶皮，胶皮上又嵌着黑色拱桥状的橡胶，细看，，，橡胶上还有防滑的条纹，真是小精致一下。

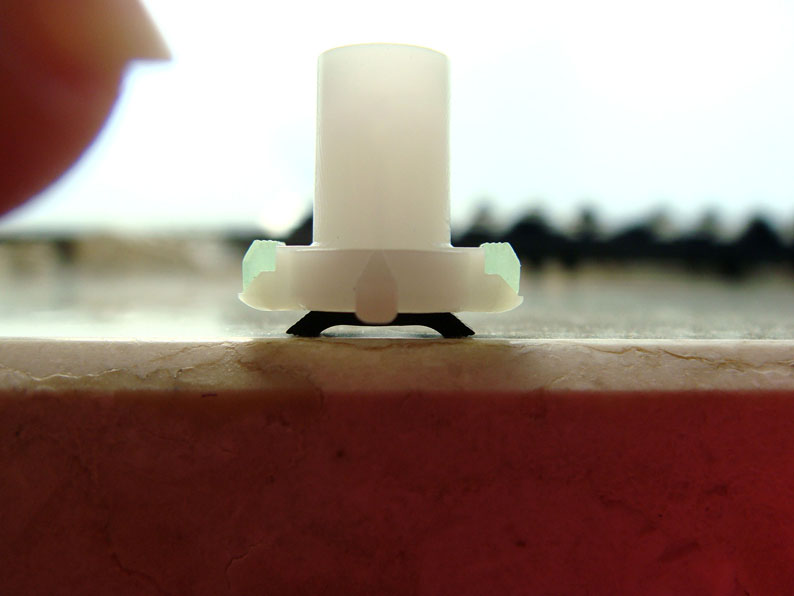

具体这轴为什么这么做呢，以前那块尸体的电路薄膜我已经扔了，大家看不到真相了，只能通过下面的图片臆测一下。这是轴体站立的样子，可以看见，黑色拱形橡胶，把整个白轴都抬了起来，悬空的。

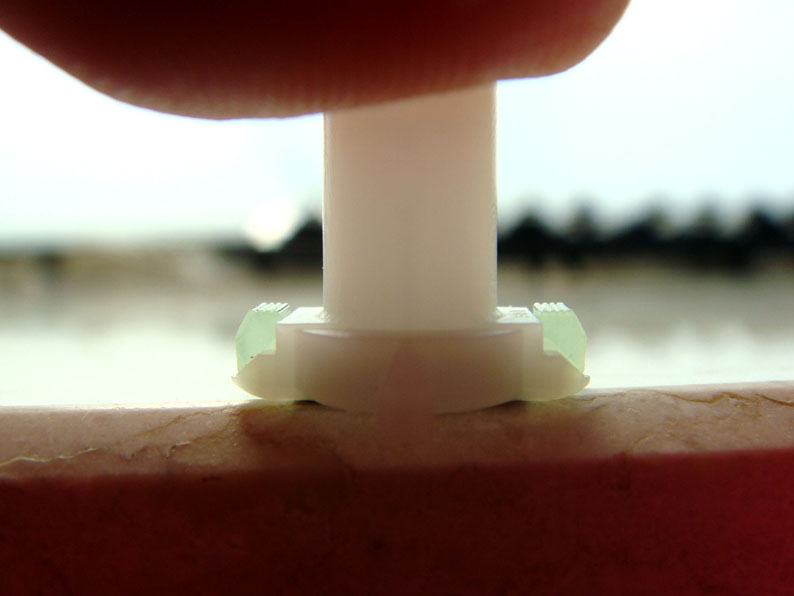

紧接着，我指头轻轻一压。恩，，，轴触底了，然后黑色的部分挤压进了绿色胶皮内。不难想象，这个结构就是开关的全部真谛，，，离开，压下，离开，压下，，，有意思的想法。

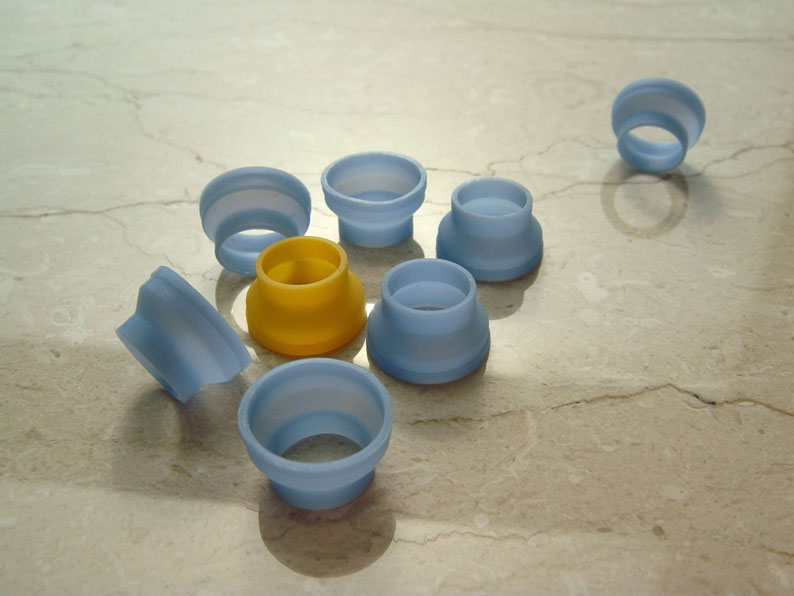

这就是喇叭碗了，一堆可以随意拆装的弹力结构。曾经，类似的结构还有不少，比如IBM M4-1，不晓得它和米苏米的关系，但是他们的胶碗完全一样，可以完美互换。还有KT静电容量，也是类似的弹力结构。还有前段时间，富士通高端分区压力键盘，它应该算后辈了，这些结构都是可以追根溯源的。

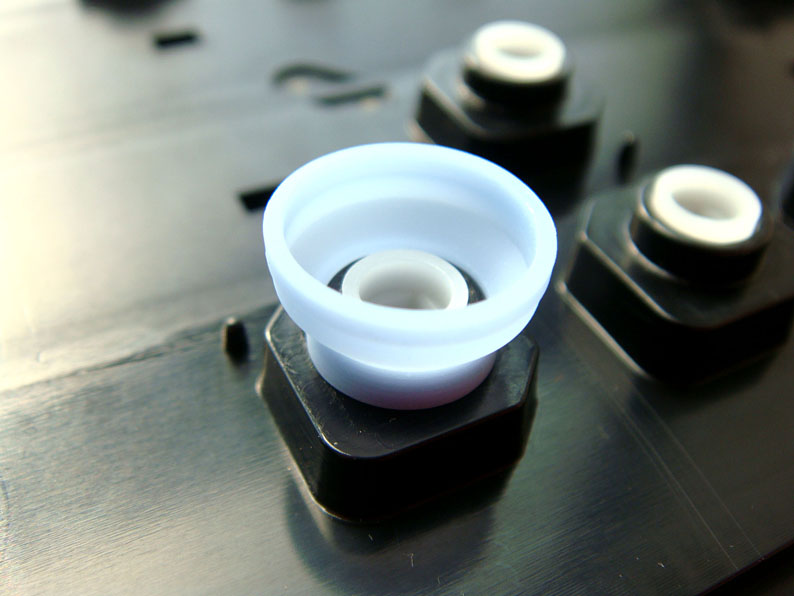

喇叭碗正常的形态。就是这么摆放上去的，和普通的薄膜结构反着的，，它是上大下小，因此也可以断定，它手感很有特色。另外，依我拥有的几款来看，米苏米这种喇叭的外形，是完全一样的；区别在于，胶的颜色不同，质地不同，所以造成手感的轻重也不一样，风格却大致相仿。

MAN · 发表于 2010-8-25 10:50

電容他爸？？

大理石桌子，大理石牆壁什麼的最討厭了
18502539 发表于 2010-8-25 08:49

你在表现自己很率真？？很可爱？？

caozi3350 · 发表于 2010-8-25 08:06

路过。顺便赞一个。

MAN · 发表于 2010-8-26 19:37

35L，建议买把IBM M满足下，，，哈哈，其实这种PBT高光帽子，不是很多见，大多的帽子侧面都做成不同程度的哑光，高光效果的反而少。我是很喜欢这种PBT的光泽，就好像把玉石抛光一样，温润温润的。

36L，谢谢~

wcg2011ak · 发表于 2010-8-26 19:09

真细致~

kf3700 · 发表于 2010-8-26 15:26

键盘好漂亮以前以为黑的就很奢华
现在看光芒映射在白色键帽上的效果简直太棒了{:1_023:}

MAN · 发表于 2010-8-26 14:22

本帖最后由 MAN 于 2010-8-26 14:27 编辑

27L，谢谢，，，我就拿个可以拍微距的小数码，在浴室窗台上倒腾的，，因为就那里光线还行

28L，嘿嘿，，，过奖了

29L，IBM有个别SK代工的薄膜键盘是全部腹膜的好像，触感有点像摸到蚯蚓皮肤一样，那种干涩的感觉，，，，出手汗后，比打油了还滑。

33L，哎，，，看到你的回复，我就觉得遇到了知音，谢谢！

smartecho · 发表于 2010-8-25 23:25

每次看LZ的贴感觉看得很舒服，娓娓道来，由浅入深的介绍，连我这个外设小白都看得懂..
突然有种想自己DIY下键盘的冲动了……
LZ的用心，大家都看得见！

bitbox · 发表于 2010-8-25 22:49

学习了，BD

Star_Sea · 发表于 2010-8-25 21:36

本帖最后由 Star_Sea 于 2010-8-25 21:38 编辑

KT很棒的，比较代表的有LTC LTD KT2000等一众好手感。我最喜欢LTC，它很连贯，输入感觉很愉悦。KT键盘也是内胆封装的，是弧度的，没有钢板，但是撞击的感觉却非常爽。如果你有机会遇见LTC，建议买个试试。目前淘 ...
MAN 发表于 2010-8-25 15:56

学习了，谢谢MAN大的解答，那我入个E03601试试吧，正好兄弟有要出9新带盒子带说明书的，呵呵

bluestormly · 发表于 2010-8-25 17:30

lz的拍照水平很高~~~

MAN · 发表于 2010-8-24 23:14

本帖最后由 MAN 于 2010-8-24 23:22 编辑

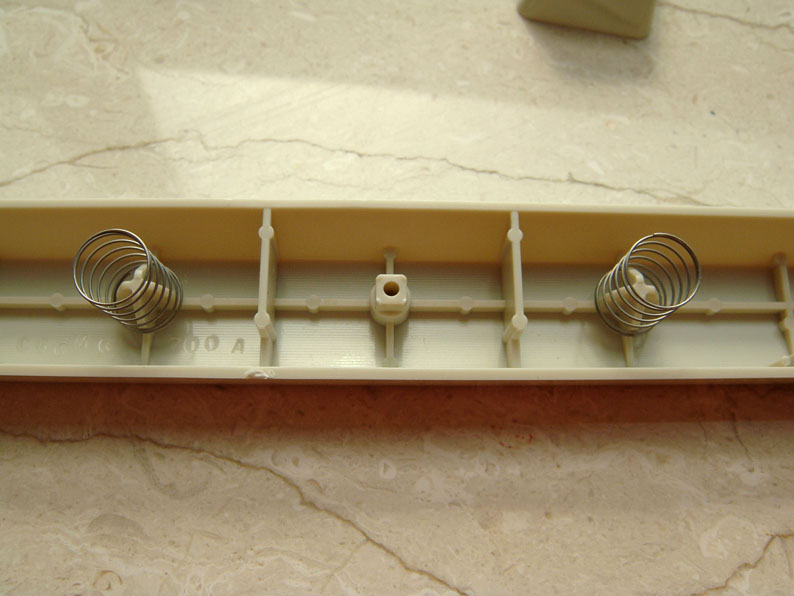

这是键盘的CTRL键，喇叭在里面就是这么顶着。

弧形钢板。看这背面的卡笋，密密麻麻，方向还不同，来回穿插，，，卡的这么琐碎严实，我也不敢冒然去撬，不小心哪里断了，或者变形了，我就喷血了。

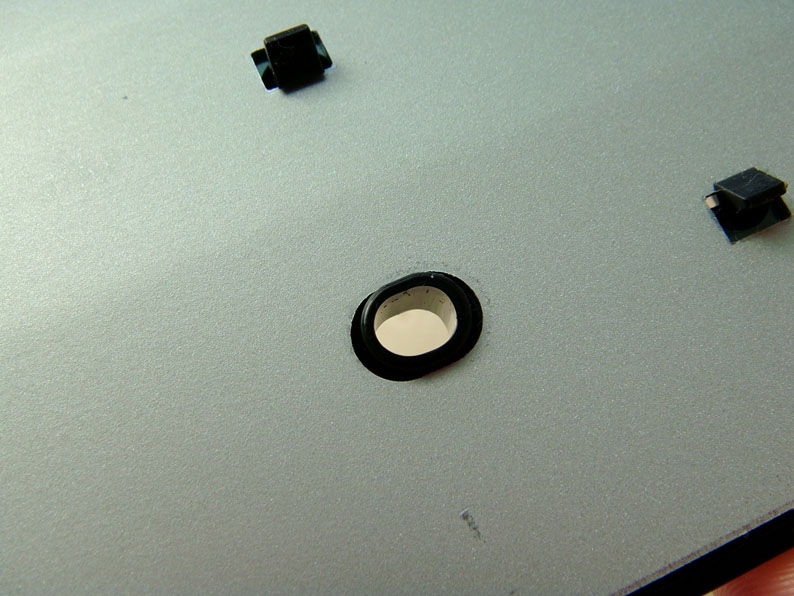

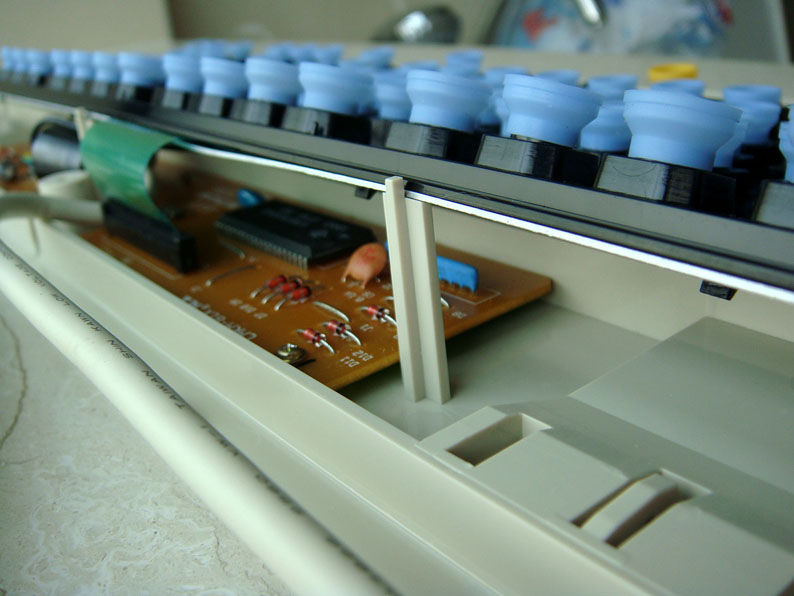

透过钢板上的一个圆孔看见了薄膜电路。

这是透水空，有3个。

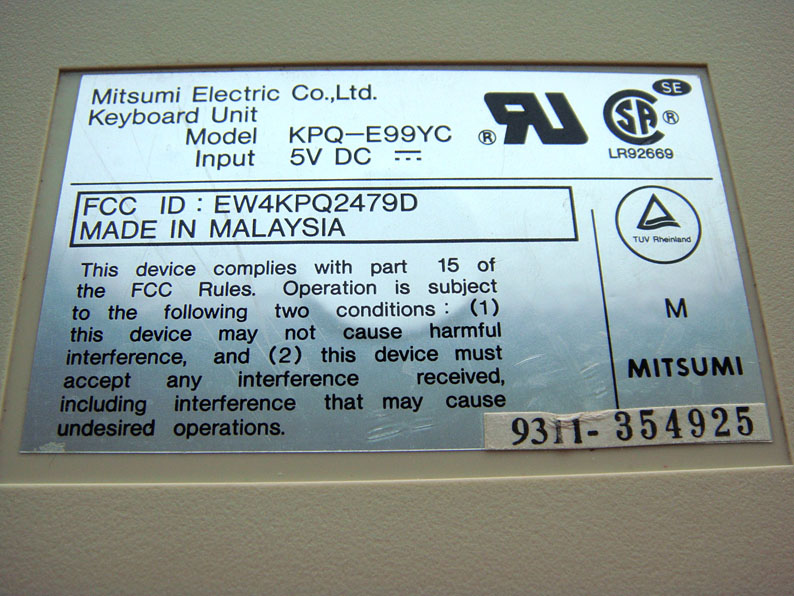

品牌、产地和批次吧

这里小小讨论下，钢板做成有弧度的，这只有薄膜电路才能办到，比如其他弧形钢板键盘：IBM M、富士通FKB47XX，它们就是薄膜电路，而IBM F就不是弧型，因为是PBC板的。那么做成弧度有啥好处吗？，，，看看它，多么复杂，无论是开模还是做各种的咬合手段，，看上去都比普通的平板麻烦多了，动不动还是密封的。当然，，我也不能解释这个问题，但是从另外一个侧面看，它确实也节省了些模具，看下面的帽子。

这是键盘上一竖排的6颗标准帽子，大小相同。

再看看侧面，键面角度也完全一样。所以说，弧形钢板的作用下，标准帽子由普通6个模具变成了1个，不晓得算不算大大的节省。。。

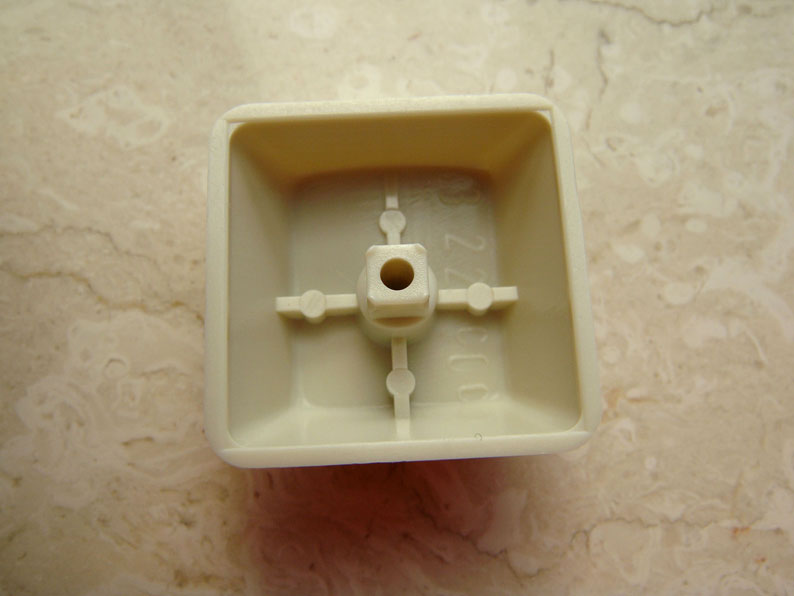

下面是帽子的正反面，材质是PBT的。侧面的光泽度和IBM M完全有得拼。

这张能看出印字工艺，很清晰吧，HOHO，，我找了半天角度呢，那薄薄的，似有似无的丝网腹膜，触感上和含浸有一拼，它太薄了，实在太薄了。而且米苏米老键盘的腹膜技术，简直很疯狂，不光是薄，而且寿命无敌，帽子都油光满面，字迹也丝毫磨损不到，我见过一把米苏米的键帽，四周已经被打击磨损的有点下凹，，，字迹却像个小岛一样在中间屹立，，，，
