电话接口的键盘怎么改PS/2接口？-键盘区-外设天下-电脑外设发烧友聚集地

xuchux · 发表于 2010-7-13 16:17

我一开始也是这么认为的，拿到手才发现不是…
弈帆投资发表于 2010-7-13 15:54

要是供电真的如你说那样12V的话，还是不用的好了，难道要外加一个电压或者加个升压电路啊……

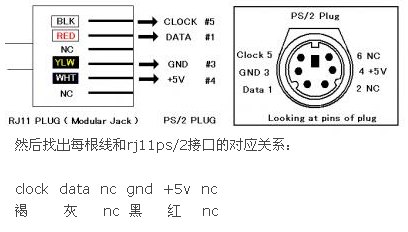

附上找到的RJ11 TO PS/2接线图：

弈帆投资 · 发表于 2010-7-13 20:41

电源和地都很好找的，看看线路板就知道。下面么2线互换就好了，也就是2次就能正确1次。这是我以前想的，可到手发现不是…包括我把电源的12伏接入键盘…

混沌邨 · 发表于 2010-7-13 21:38

首先要确定的是你的键盘支持ps2协议
RS232协议的也是4条线哦~~~

sealym · 发表于 2010-7-13 21:40

死了这份心吧！不是人改的~要换芯片、该电路、飞线满天还不一定成功！
如果你是牛人最好重新设计电路做一个电路板！全部ok还是usb的

xuchux · 发表于 2010-7-13 21:45

首先要确定的是你的键盘支持ps2协议
RS232协议的也是4条线哦~~~
混沌邨发表于 2010-7-13 21:38

这个确实有点难，也最怕遇到这样的情况，那样就只能死了那条心了……

xuchux · 发表于 2010-7-13 21:49

死了这份心吧！不是人改的~要换芯片、该电路、飞线满天还不一定成功！
如果你是牛人最好重新设计电路做一个电路板！全部ok还是usb的
sealym 发表于 2010-7-13 21:40

做PCB的话，应该能做的，不过没哪个空闲去画。
飞线的话，还是算了吧，用排线还好，用一条条飞的，那活儿不是常人能做的，我就没那耐心一条条飞，简直像飞米线一样。
