经典的最终篇——序号Cherry1869二色版拆解评测

2014-1-10 13:53| 发布者: 好脾气的大轩| 评论: 57|原作者: 好脾气的大轩

摘要:   G80-1865是CHERRY在2007年针对“星际争霸”和“魔兽3”所设计的游戏专用键盘,这在CHERRY的所有产品序列中是独一无二的一把。在当年也是唯一一把加入了N-Key-Roll-Over技术的机械键盘,还有其独有集成在键 ...
拆解

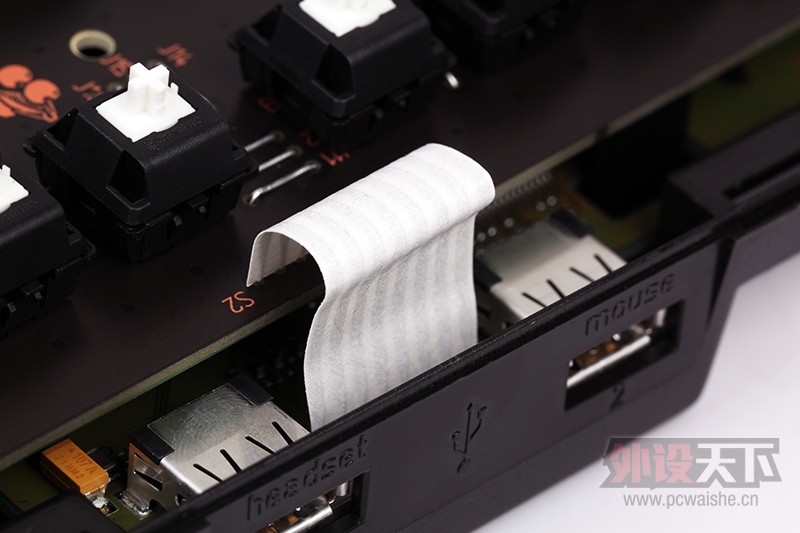

  G80-1869的USB HUB排线。两个USB插口上分别标注为“headset”和“mouse”,对应的是鼠标耳机,原版的1865的HUB是1.0,这次限量版的G80-1869还是同样的配置,如果插上U盘做输出或录入U口的话,速度较慢,这点有些遗憾。

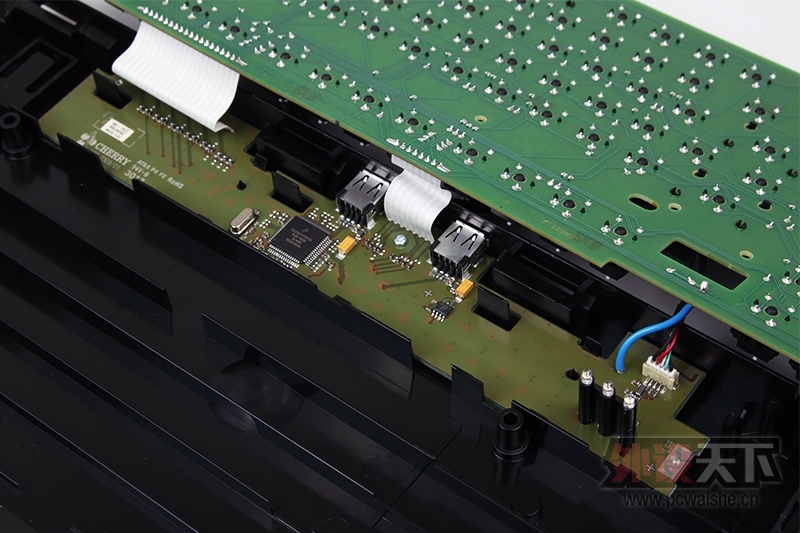

   RGB(17, 17, 17); font-family: 微软雅黑; line-height: 21px; background-color: rgb(255, 255, 255); ">从下图中可以看到,G80-1869分为上下两块PCB结构,掀开上面的的轴板,让我们看看下面这一块有些什么。

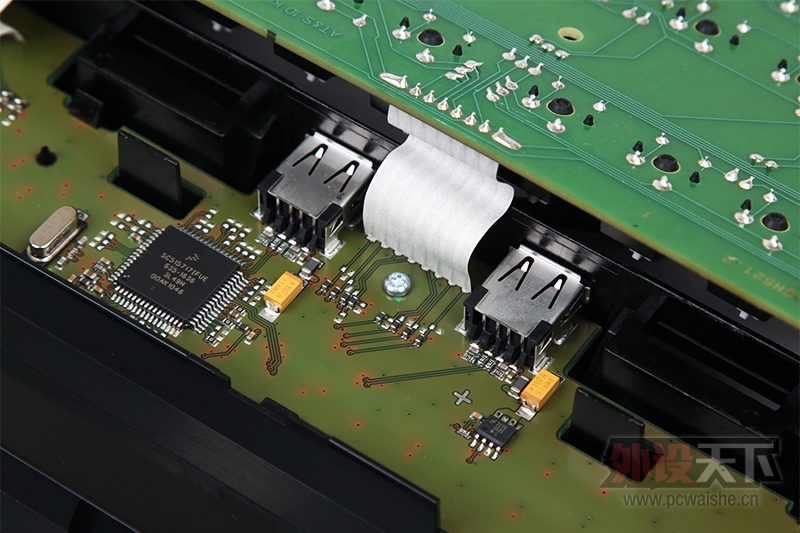

  这就是集合的USB HUB,与轴板用排线连接着。

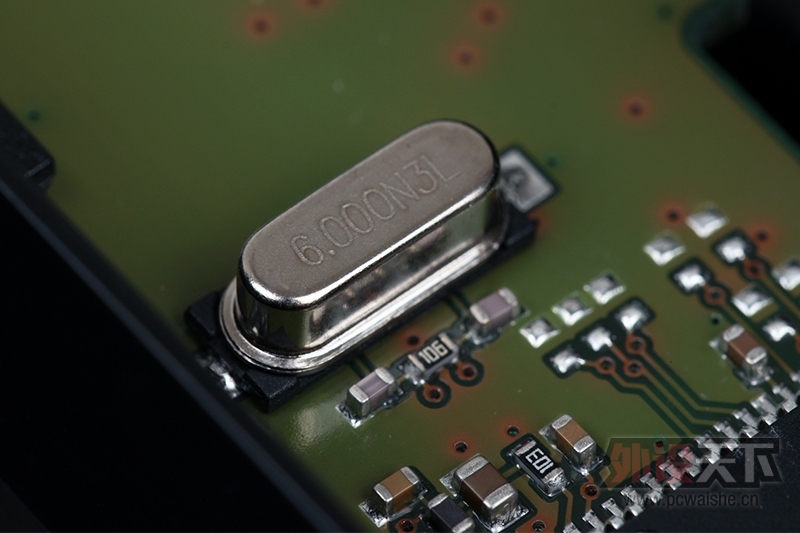

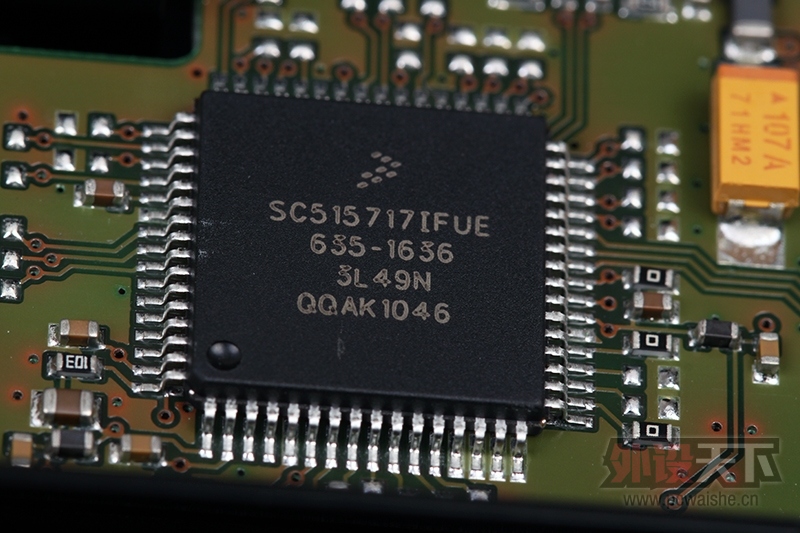

  下面两张图就是G80-1869的心脏——主控芯片了,也被放在了第二层PCB上。

  因为G80-1869集成了两个USB HUB,所以就没办法实现PS口下全键位无冲突了。

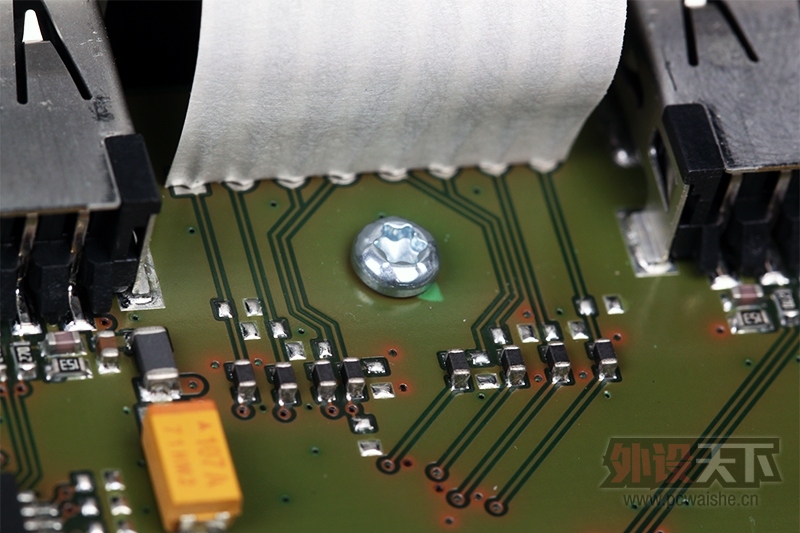

  整把键盘唯一的一颗螺丝,固定第二层主控PCB,想拆的话还是很容易的,我就不拆了,有兴趣换壳的朋友只需要拧下这颗螺丝就能让PCB与键盘下壳完全分离。
