这鼠标是本地的朋友送过来修的，第一次搞巨蝮蛇，所以有机会给大家做个拆解和飞线图。

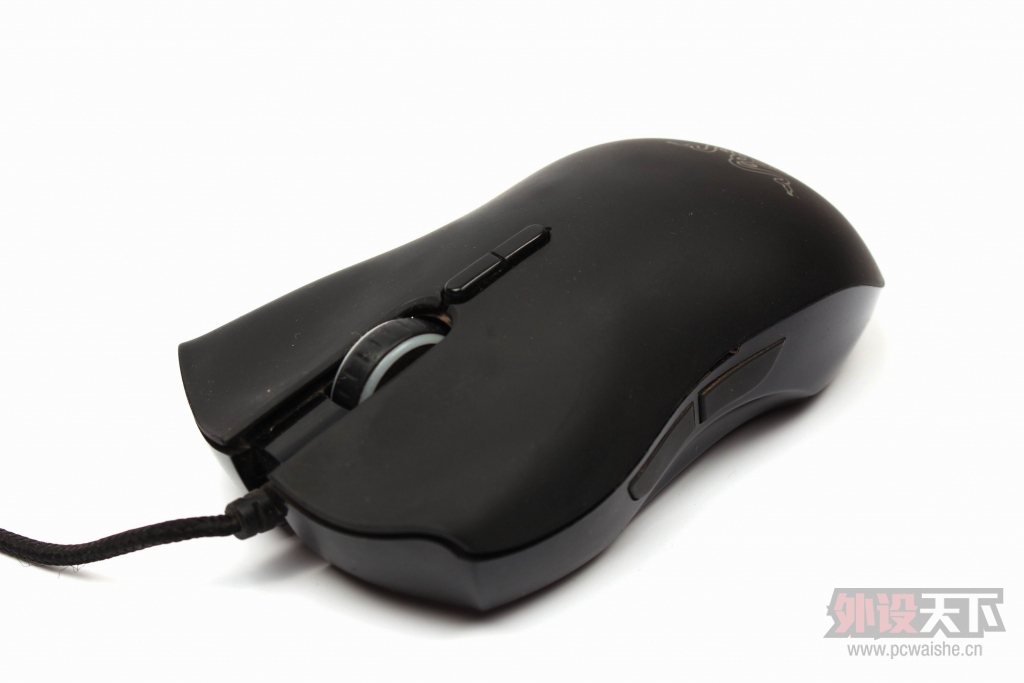

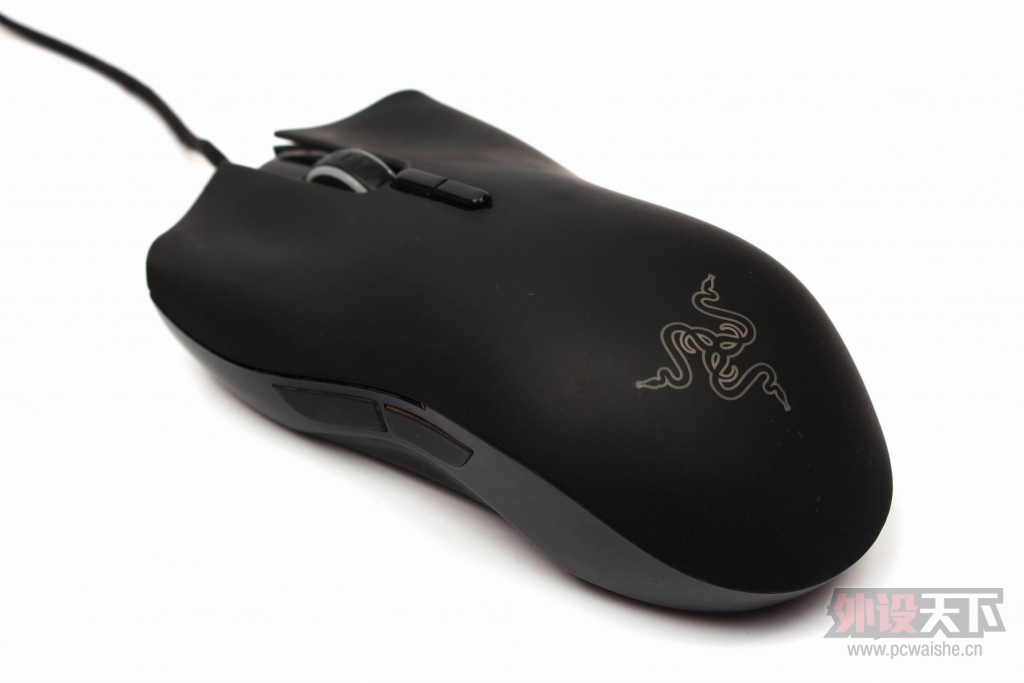

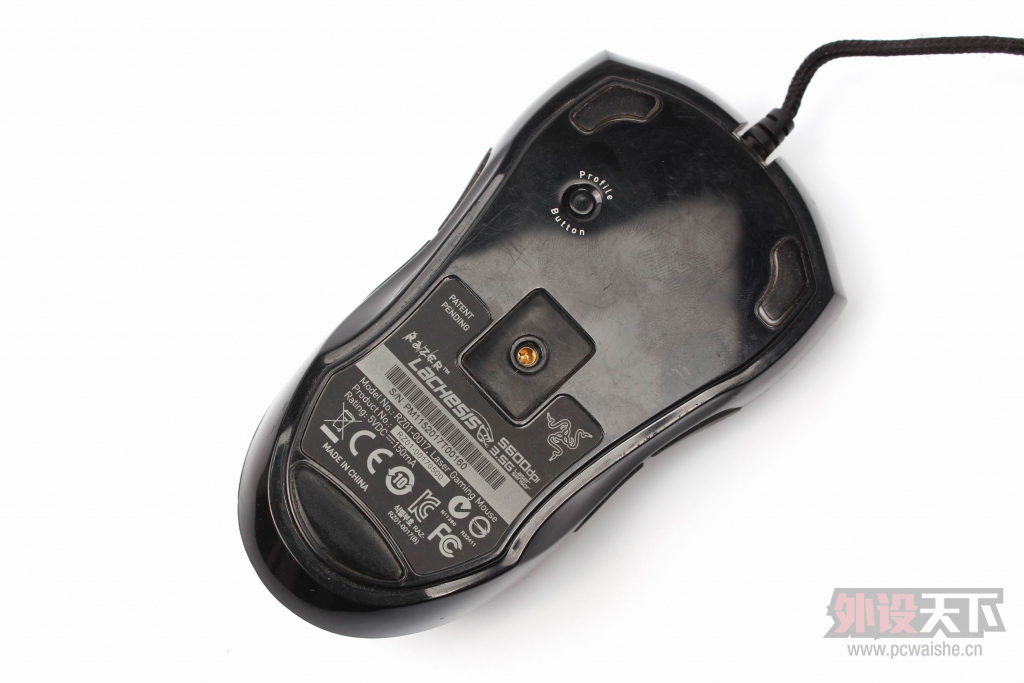

说实话这鼠标从侧面看还行，垂直从上往下看就觉得丑爆了，底部的光头孔一看就是飞利浦的光头，雷蛇品牌御用光头，但是这光头的最大的问题就是总有轻微抖动。鼠标的前宽后窄设计估计一部分人会用着不太舒服。

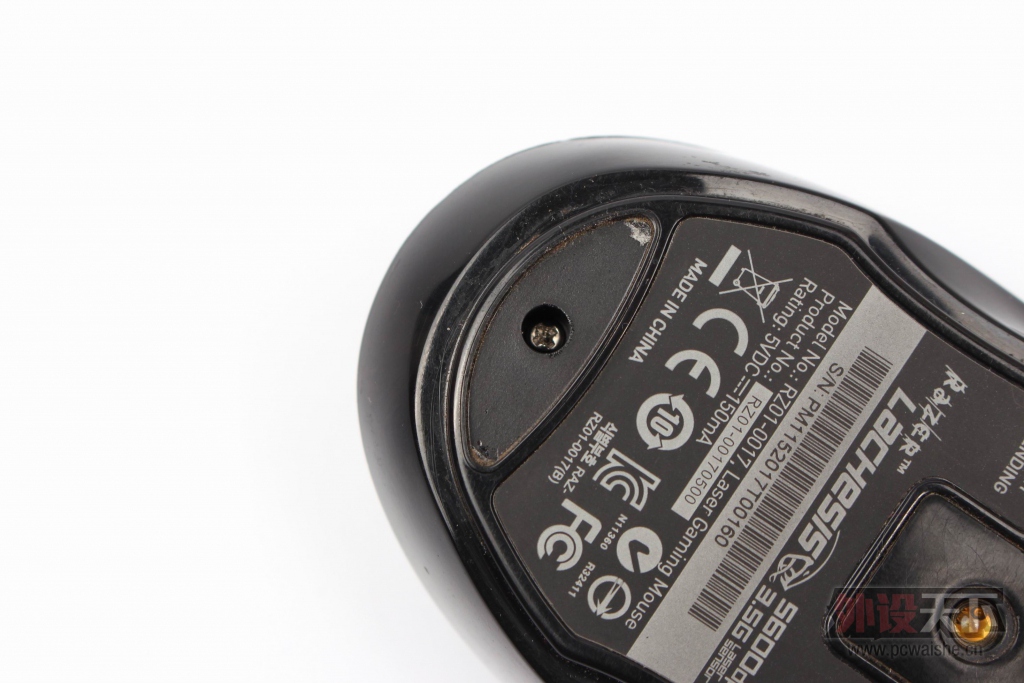

鼠标很好拆，就一个螺丝在胶贴下面。

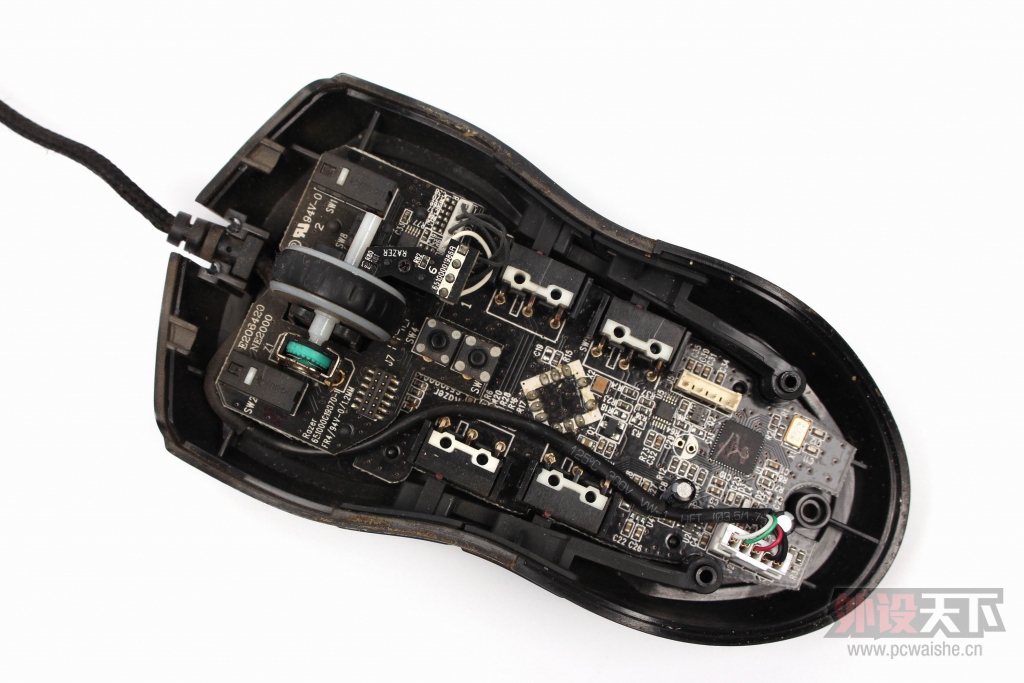

打开上壳注意上壳和主板连接的线，可不能开壳过猛。

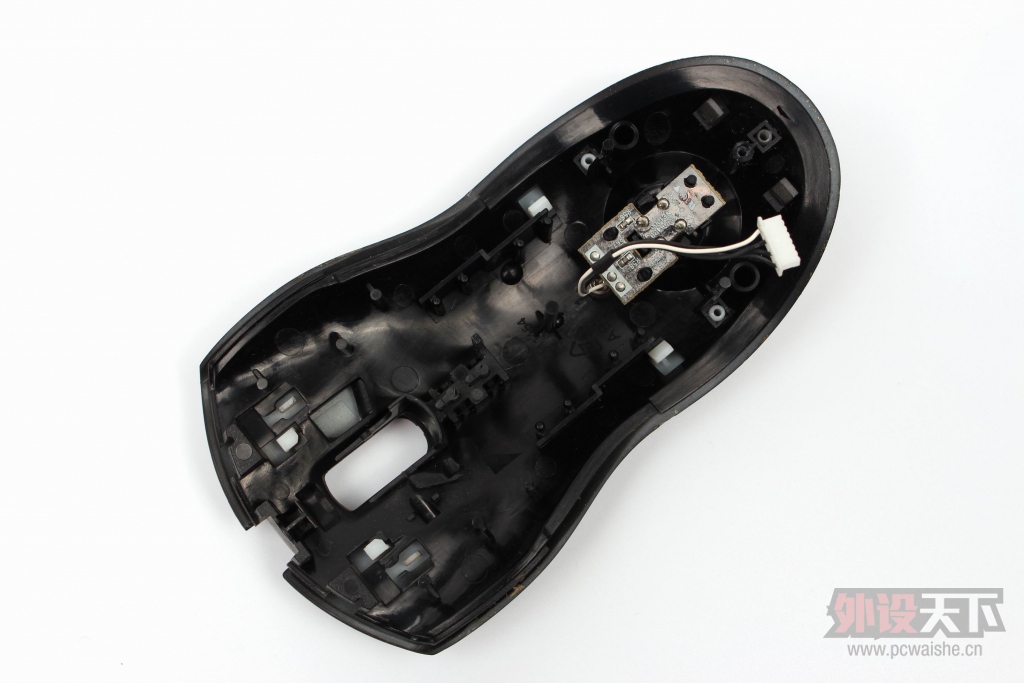

上壳的特写。

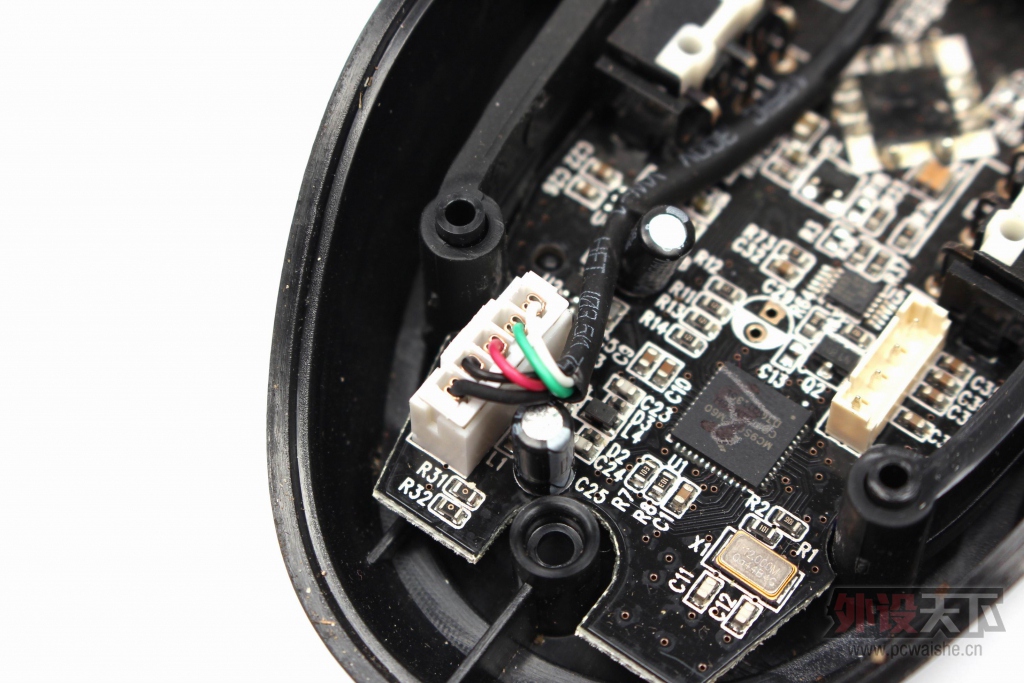

鼠标线与主板的连接口居然在鼠标的尾部，一条黑线贯穿到末端。

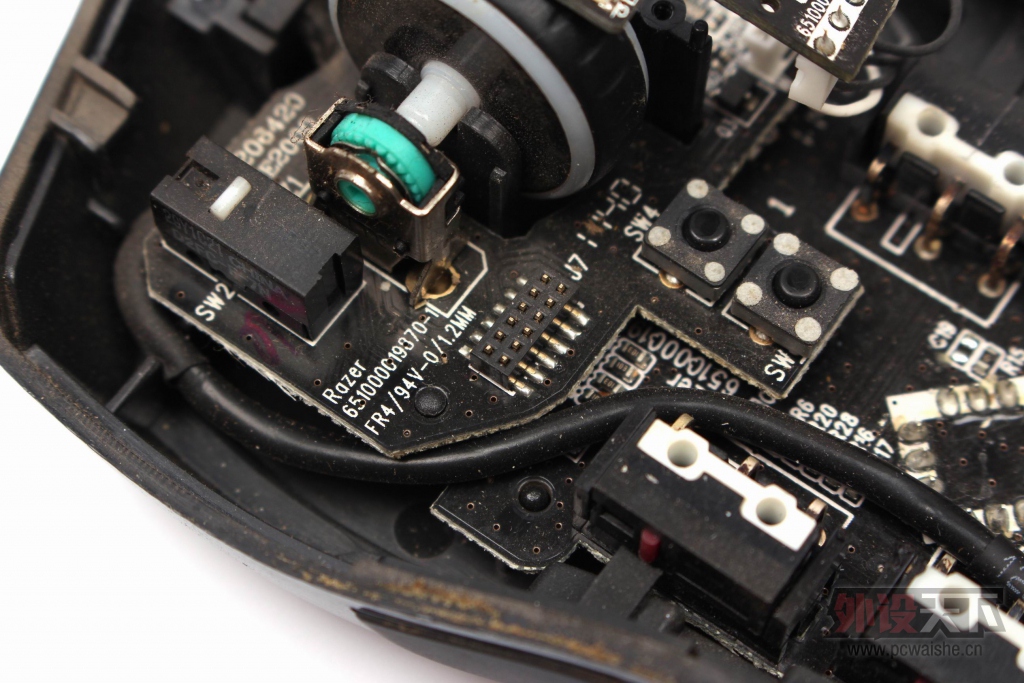

鼠标前端板子和后端板子是用过两排插针进行连接的。插针很细所以拔的时候要十分小心。
通用式接线卡槽。
原装采用的是普通的7N微动，那哥们说这鼠标微动没用多久就双击了，然后放起来有一段时间没用。
看鼠标前端吃灰十分严重，都是黄土。
主板跟底壳之间没有螺丝，所以很好拆卸。
TTC红点的侧键微动。

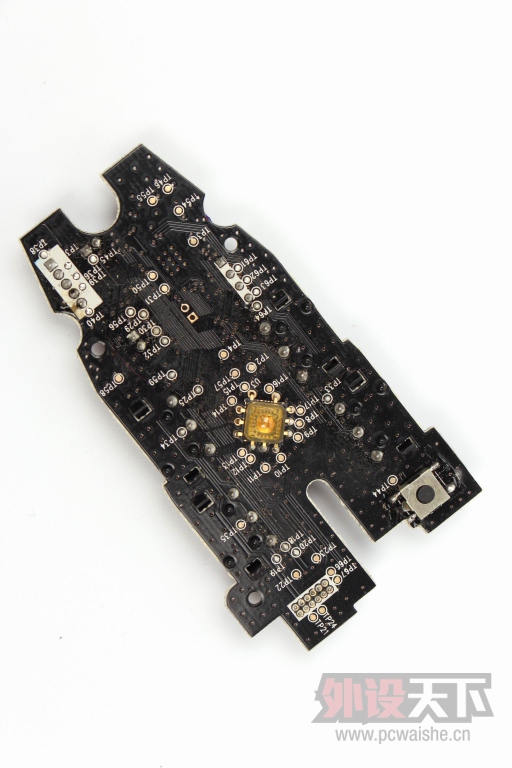

主板背面特写，这里能看清楚光头了。
光头特写。
切换配置文件的微动。明显能看出是人工手焊上去的。
插针特写。

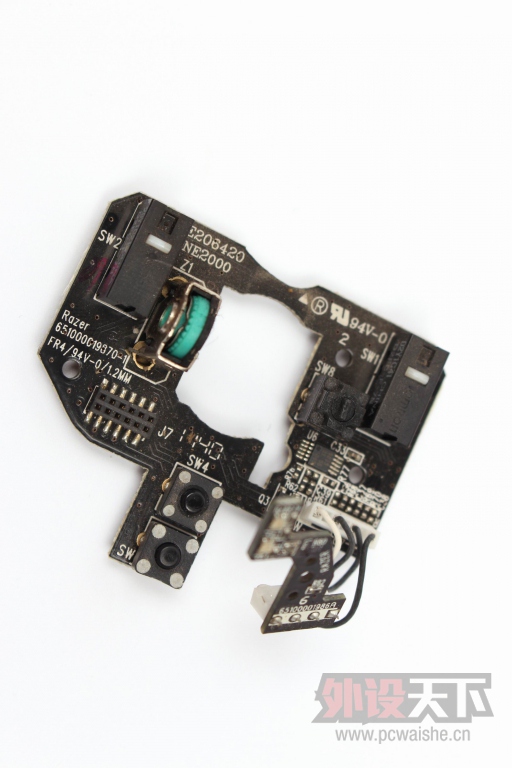

上板特写。

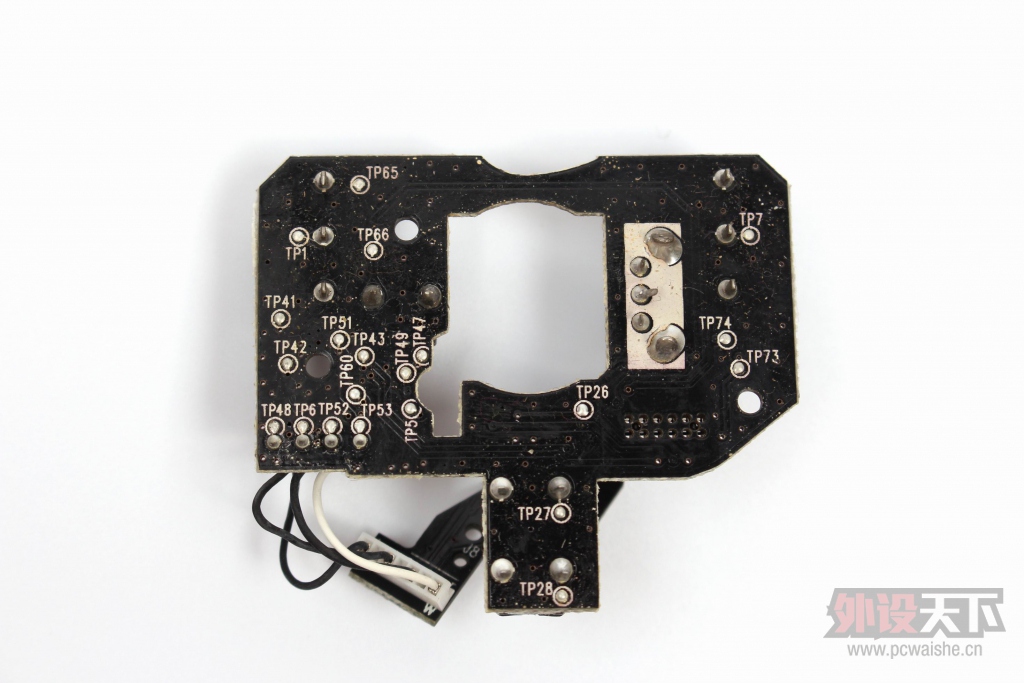

上板背面特写，微动的焊孔很小，所以清理焊锡的时候要小心，清理不干净的话千万别拿东西乱撬。
来两张我清理的焊孔，十分干净，这里微动第二引脚的线路是走的板子正面所以，一旦掉焊盘就需要飞线了，各位要换微动的小朋友们都注意吧。
最后依然是飞线图，A点和B点是属于接地，所以两个点互相飞线就好。C点飞线到E点，D点飞线到F点，这里的E点和F点都是穿孔线的过线口，口很小所以焊的时候要注意，如果焊锡不上点的话可以使用导电银漆进行粘连。今天就到这里了，谢谢大家观看。
|
